申請日2015.06.16

　　公開(公告)日2015.11.11

　　IPC分類號C02F1/20; C02F1/36

　　摘要

　　本實用新型提供一種高效超聲波水處理裝置，包括箱體部件和內膽部件，箱體部件包括把手、蓋子、箱體、控制屏、支腳、開關和排水口，控制屏包括顯示器和控制按鈕，內膽部件包括內膽、換能器、安裝架、支撐件和中心螺栓;內膽呈正六棱柱狀，通過支撐件安裝在箱體內部，內膽的六個側面和底面安裝的換能器在徑向360°和軸向發射出均勻超聲波。此裝置結構簡單、操作便捷、效率高，能夠更高效地除去水中殘留的氧氣，減少高硬度水結垢，并將水變成小分子水，解決了現有超聲波水處理器能耗大，效率低，處理品質低的問題。

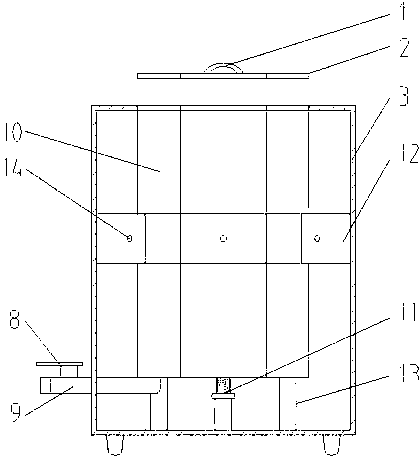

　　摘要附圖



　　權利要求書

　　1.一種高效超聲波水處理裝置，包括箱體部件和內膽部件，其特征在于，箱體部件包括把手、蓋子、箱體、控制屏、支腳、開關和排水口，控制屏包括顯示器和控制按鈕;內膽部件包括內膽、換能器、安裝架、支撐件和中心螺栓;內膽呈正六棱柱狀，通過支撐件安裝在箱體內部，內膽的六個側面和底面上安裝的換能器在徑向360°和軸向發射出均勻超聲波。

　　2.如權利要求1所述的一種高效超聲波水處理裝置，其特征在于，所述的箱體左側安裝有排水口，排水口上設置有開關。

　　3.如權利要求1所述的一種高效超聲波水處理裝置，其特征在于，所述的箱體正面設置有用來控制此裝置的控制屏，控制屏上設置有顯示器和控制按鈕。

　　4.如權利要求1所述的一種高效超聲波水處理裝置，其特征在于，所述的箱體頂部的內膽上蓋有蓋子，蓋子上設置有把手。

　　5.如權利要求1所述的一種高效超聲波水處理裝置，其特征在于，所述的換能器通過中心螺栓安裝在安裝架上，安裝架焊接在箱體內壁上。

　　說明書

　　一種高效超聲波水處理裝置

　　技術領域

　　本實用新型屬于工業和化工生產裝備技術領域，更具體的，本實用新型涉及一種高效超聲波水處理裝置的技術領域。

　　背景技術

　　超聲波換能器是一種將輸入的電功率轉換成超聲波的部件，目前的超聲波水處理器中，超聲波換能器的設置不夠規范，因此在利用超聲波換能器對水進行處理時，一方面加大了能耗，另一方面，又會使處理效率降低，對實驗或者企業的生產造成了一定的影響。

　　發明內容

　　針對現有技術現狀及存在的問題，本實用新型提供了一種高效超聲波水處理裝置，此裝置將處理水的內膽設置成六棱柱狀，在內膽的六個側面和底面安裝換能器，提供了一種能在徑向360°和軸向發射出均勻超聲波且換能效率較高、結構簡單、無污染、操作便捷的超聲波水處理裝置。

　　本實用新型是通過如下技術方案實現的：

　　一種高效超聲波水處理裝置包括箱體部件和內膽部件。其中，箱體部件包括把手、蓋子、箱體、控制屏、支腳、開關和排水口，控制屏包括顯示器和控制按鈕;內膽部件包括內膽、換能器、安裝架、支撐件和中心螺栓。內膽呈正六棱柱狀，通過支撐件安裝在箱體內部，內膽的六個側面和底面上安裝有換能器。

　　在本實用新型中，箱體部件中箱體底部四個角各安裝一個支腳，箱體左側安裝有排水口，排水口上有用來控制水流的開關，箱體正面設置有用來控制此裝置的控制屏，控制屏上設置有顯示器和控制按鈕，箱體頂部的內膽上蓋有蓋子，蓋子上設置有把手。

　　在本實用新型中，內膽部件中內膽呈六棱柱狀，通過支撐件安裝在箱體內部，內膽的六個側面和底面上安裝有換能器，換能器通過中心螺栓安裝在安裝架上，安裝架焊接在箱體內壁上。

　　本實用新型達到的有益效果：

　　本實用新型所述的一種高效超聲波水處理裝置，通過將內膽設置成六棱柱狀，在內膽的六個側面和底面安裝換能器，提供了一種能在徑向360°和軸向發射出均勻超聲波且換能效率較高的超聲波水處理裝置。此設備結構簡單，操作便捷，效率高、無污染，能夠更高效地除去水中殘留的氧氣，減少高硬度水結垢，并將水變成小分子水，提高產品內在的品質，使實驗或生產過程更加高效。
