申請日2015.08.24
公開(公告)日2016.01.20
IPC分類號C02F3/28; C02F101/16
摘要
本實用新型涉及一種含氮廢水的UASB厭氧氨氧化處理裝置，包括裝置本體，其特征在于，裝置本體頂部一側設有進水管，進水管和位于裝置本體頂部的配水槽相連，配水槽通過管路與位于裝置本體底部的布水系統相連接，三相分離器設置于裝置本體上部，三相分離器上方設置有沼氣收集管和出水管，所述出水管通過回流管與進水管相連通。反應器內厭氧氨氧化細菌已得到了較大程度的富集。除此之外，在進行厭氧氨氨氧化的同時，平均有84.7%的COD也被去除。
權利要求書
1.一種含氮廢水的UASB厭氧氨氧化處理裝置，包括裝置本體，其特征在于，裝置本體頂部一側設有進水管，進水管和位于裝置本體頂部的配水槽相連，配水槽通過管路與位于裝置本體底部的布水系統相連接，三相分離器設置于裝置本體上部，三相分離器上方設置有沼氣收集管和出水管，所述出水管通過回流管與進水管相連通。
2.如權利要求1所述的裝置，其特征在于，所述配水槽位于裝置本體頂部的中心處。
3.如權利要求1所述的裝置，其特征在于，所述出水管的水平高度低于進水管，所述出水管與進水管間的回流管為U型管連。
4.如權利要求1所述的裝置，所述布水系統設置有6-8根布水支管。
5.如權利要求1所述的裝置，所述布水支管上設置有3-4排相互平行的布水孔，所述各排布水孔在布水管上縱切面間的夾角為15-18°。
說明書
一種含氮廢水的UASB厭氧氨氧化處理裝置
技術領域
本實用新型屬于生物處理技術領域，尤其涉及一種含氮廢水的UASB厭氧氨氧化處理裝置。
背景技術
水是社會和經濟可持續發展的基礎，隨著我國工業化進程的加快，自然環境尤其是水環境遭到了較嚴重的破壞，江河及湖庫水環境質量日趨惡化。從上世紀八十年代開始，國家加快了對水環境治理的步伐，污水處理率有了較大提高，然而我國緩流水體富營養化問題不僅沒有解決，而且有日益嚴重的趨勢。
隨著水體富營養化程度的不斷嚴重，國內外開始注重污水中氮元素的去除�，F(xiàn)在普遍應用的傳統污水生物脫氮工藝如缺氧/好氧(AO)工藝，厭氧/缺氧/好氧(A2O)工藝，SBR工藝，氧化溝工藝等，均需要創造好氧環境將氨氮轉化為硝態氮，而后利用有機物(能量載體)將硝態氮轉化為氮氣。而實際城市污水大都C/N比較低，難以滿足反硝化所需的碳源，需要投加甲醇等外碳源，以提高系統總氮TN去除率，進一步增加了系統的運行費用。因此傳統脫氮工藝在曝氣環節消耗了大量的能量，屬于高能耗的污水處理工藝，不符合低能耗、可持續的發展原則。
近年來由于含氨氮廢水導致水體污染和富營養化的現象日益嚴重，開發和應用高效節能的可持續廢水脫氮工藝已成為當今水污染控制領域的研究熱點。厭氧氨氧化工藝是目前已知的最經濟的生物脫氮途徑，與傳統的硝化反硝化脫氮工藝相比具有需氧量低、運行費用低和不需要外加碳源等優點。近年來備受矚目，國外有許多研究人員對該工藝的運行條件以及其中新發現的厭氧氨氮細菌進行了多方面的研究，然而對如何利用普通污泥成功實現厭氧氨氧化過程的報道并不多見。利用普通污泥實現厭氧氧化過程對于該工藝在實際工程中的推廣具有重大意義。
另一方面，目前UASB布水形式分為池底布水和池頂布水。底部進水的優點是進水通過動力裝置將原水注入反應器，進水壓力大，可以有效攪動池底污泥，不易形成短流。但是底部布水時，布水管一旦堵塞不易察覺，久而久之堵塞的管道得不到疏通便會嚴重影響UASB的處理效率。而池頂布水是通過在UASB反應器頂部設置進水槽，有一槽一管式，有一槽多管式。這種布水方式的優點是能夠直觀觀察出進水的分布，布水管堵塞時容易疏通，彌補了底部進水的缺點。但是頂部進水的不足之處是進水動力小，對池底污泥的攪動較小，容易形成短流，造成UASB有效容積降低，大大影響容積負荷。
實用新型內容
為解決上述問題，本實用新型提供了一種含氮廢水的UASB厭氧氨氧化處理裝置，開發了一種新型UASB反應器，并對現有的厭氧氨氧化工藝進行研究，以自配高氮低碳廢水為進水,普通厭氧污泥為接種污泥,在溫度35℃，pH7.5～8.0的條件下連續運行220天;之后又在工程中進行了改造和試驗，成功實現了厭氧氨氧化。
為實現該技術目的，本實用新型所采取的技術方案是：

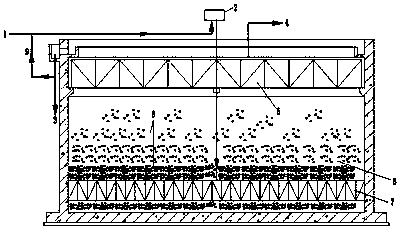

一種含氮廢水的UASB厭氧氨氧化處理裝置，包括裝置本體，裝置本體頂部一側設有進水管，進水管和位于裝置本體頂部的配水槽相連，配水槽通過管路與位于裝置本體底部的布水系統相連接，三相分離器設置于裝置本體上部，三相分離器上方設置有沼氣收集管和出水管，所述出水管通過回流管與進水管相連通。
本實用新型將配水槽設置和布水系統分別設置在裝置本體的頂部和底部，利用水的流動性將配水槽中水的勢能轉換為動能，提供足夠的進水動力，上述設計既克服了現有技術進水動力小，對池底污泥的攪動較小，容易形成短流，造成UASB有效容積降低的問題，也解決了出進水的分布和布水管堵塞不易觀察的問題。
進一步地，所述配水槽位于裝置本體頂部的中心處。配水槽位于裝置本體中部時，最大限度地將重力勢能轉換為動能，提高進水動力，節約能耗，管路排布簡單。
進一步地，所述出水管的水平高度低于進水管，所述出水管與進水管間的回流管為U型管。保證處于未運行狀態的裝置在出水口閥門關閉時，出水管的水不會溢流到進水管中，且出水管和進水管間的回流管上無需設置閥門。
進一步地，所述布水系統設置有6-8根布水支管。在保證處理效率的前提下，最大限度減少布水支管數，節約耗材。
進一步地，所述布水支管上設置有3-4排相互平行的布水孔，所述各排布水孔在布水管上縱切面間的夾角為15-18°。水力分布更加均勻，增加了污泥的流動性，COD去除率提高5%左右。
一種含氮廢水的UASB厭氧氨氧化處理方法，包括如下步驟：
(1)將普通厭氧污泥作為接種污泥投加至上流式厭氧UASB反應器中;
(2)向高氮低碳廢水中加入有機物作為厭氧UASB反應器進水;配水中NO2--N的濃度為690-700mg/L，NH4+-N的濃度為250-270mg/L;
(3)厭氧UASB反應器在20-43℃，pH值為6.7-8.3的條件下連續流運行30-35天，
(4)經過30-35天的培養，將厭氧UASB反應器進水氨氮濃度提高到600-900mg/L，繼續運行50-60天，
(5)經過50-60天的培養，將厭氧UASB反應器進水氨氮濃度調整為低濃度，繼續運行110-120天，即得低濃度廢水。
優選的是，步驟(1)中，厭氧污泥的VSS/SS為0.73-0.75。
優選的是，步驟(2)中，所述的有機物為NO2–-N和NH4+-N。
優選的是，步驟(3)中，進水有機COD濃度為1500-1550mg/L，容積負荷基本維持在2.5-2.7kg/(m3·d)。
優選的是，步驟(3)中，厭氧UASB反應器在40±3℃，pH7.8-8.3的條件下連續流運行30-35天。
優選的是，所述上流式厭氧UASB反應器中，所述厭氧污泥氨負荷為0.02-0.03kg/(Kg.d)，厭氧氨氧化菌的倍增時間為11d。
優選的是，步驟(5)中，進水中NO2–-N濃度為270-280mg/L。
優選的是，上述的上流式厭氧UASB反應器內部核心設備采用改性聚丙烯材料，無需涂裝防腐材料，減少了運行過程中的維護費用。
優選的是，所述基質亞硝酸鹽濃度低于5mmol/L。
上述的方法處理后的反應器底部的厭氧泥樣，所述厭氧泥樣的VSS/SS為0.62-0.63。
設計原理：
(1)氨氮的去除
根據進水氨氮可將整個運行過程分為3個階段：適應期(1-30天)、高濃度運行期(30-62天)和低濃度運行期(63-220天)。
在適應期，進水氨氮濃度在220mg/L左右，出水氨氮濃度略高于進水濃度，說明氨氮在反應器中沒有得到去除，這與在普通厭氧反應器中觀察到的現象一致。
在第二階段提高進水氨氮濃度(即提高厭氧氧化細菌生長所需的基質濃度)，以加速厭氧氨氧化細菌的生長。在此期間，反應器的進水氨氮濃度均較高，基本在600-900mg/L之間波動，平均濃度為700mg/L。在第30～40天，氨氮的容積負荷較低，平均約為0.9kg/(m3·d)，而氨氮的去除率也相對較低，平均僅為12.5%。這表明經過約一個月的適應期后，反應器污泥中的厭氧氨氧化細菌逐漸生長和繁殖起來，并開始去除進水中的氨氮。與適應期相比，此階段最大特點是反應器出水氨氮濃度均略低于進水濃度，此現象表明在該反應器中，厭氧氨氧化已經逐漸產生。
在第三個階段，隨著反應器的運行，厭氧氨氧化反應越來越明顯，在第80～90天，厭氧氨氧化反應所占比例僅為10%;而在第140～180天，此反應所占比例上升到45%，在試驗的最后階段(即第180～220天)，所占比例已達到平均約65%左右。說明在該反應器內厭氧氨氧化細菌已得到了較大程度的富集。除此之外，在進行厭氧氨氧化的同時，平均有84.7%的COD也被去除。
(2)COD和NO2–-N的去除
因為厭氧氨氧化過程首先是在一個反硝化流化床反應器中發現的，因此，在實驗中、在啟動運行UASB時，其進水中也同時加入了一定量的有機物，模擬反硝化反應器的運行。結果如下：
除適應期外，反應器對進水中的有機COD去除率均較高，平均為84.7%。而進水中有機COD的濃度明顯分為2個階段：1～65天，進水中有機COD濃度較高，波動大，平均為1500mg/L，容積負荷基本維持在2.5kg/(m3·d)左右，在第66～220天，進水COD基本維持在240ml/L左右，該階段有機負荷維持在1kg/(m3·d)左右。
反應器的進水中還加有一定濃度的NO2–-N，其濃度分別為：在1～65天，平均為1130mg/L;在66～220天平均為270mg/L。進水中的NO2--N既會與有機物參與反硝化，又會參與由NH3參與的厭氧氨氧化過程。在整個實驗階段，除適應期外，UASB反應器對NO2–-N的去除效率均較高，平均為75.6%。反應器對NO2--N的去除率與進水中有機COD濃度密切相連。由于進水中NO2--N的濃度(平均為690mg/L)較NH4+-N(平均250mg/L)高許多，且進水有機物COD濃度也較高，這說明反應器具有較強的反硝化能力，且反硝化能力主要受進水有機碳源的影響。
(3)厭氧氨氧化污泥性狀
經過220天的連續運行，接種普通厭氧顆粒污泥的UASB反應器已經成功實現了厭氧氨氧化工藝的啟動運行。運行至210天時，從反應器底部取泥樣進行觀察，發現污泥呈絮狀，棕黃色，與接種的黑色顆粒污泥相比，已發生了明顯變化。這與其它厭氧氨氧化污泥相似，其VSS/SS為0.68，與接種時的0.73相比略有下降。
本實用新型的有益效果：
厭氧氨氮氧化是指在厭氧或者缺氧條件下，厭氧氨氧化菌以亞硝酸鹽或硝酸鹽為電子受體、以氨為電子供體完成生物脫氮的過程。其簡單生化反應式為：
5NH4++3NO3--–—>4N2+9H2O+2H+
NH4++NO2–—>N2+2H2O
根據厭氧氨氧化富集培養中的物料平衡，在化學方程式里加入微生物本身，則為：
1NH4++1.3NO2-+0.066HCO3-+0.13H+→1.02N2+0.26NO3-+0.066CH2O0.5N0.15+2H2O
在處理不含有機物的高負荷(含氮)廢水時，在生物脫氮系統中存在氮元素的損失。這是厭氧氨氧化反應造成的。厭氧氨氧化最終產物大部分是N2，同時有微量的N2O、NO、NO2產生。厭氧氨氧化過程屬于化能自養型。這類反應吉布斯自由能較低，微生物的增長率和產率通常較低。微生物較低的生長速率表明厭氧氨氧化系統所需的啟動時間較長，但同時，污泥的產率較低，解決了剩余污泥的處理問題。這說明，厭氧氨氧化系統需要具有較好的污泥滯留能力，同時可以節省費用。
厭氧氨氧化工藝的關鍵是獲得足量的厭氧氨氧化菌，并將其有效地保持在裝置內，使反應器達到設計的厭氧氨氧化效能。在實施上，不僅要優化營養條件和環境條件，促進厭氧氨氧化菌的生長，同時要設法改善菌體的沉降性能并改進反應器的結構，促使功能菌有效持留。此工藝的技術要點主要包括：
1.溫度控制：溫度范圍20-43℃，最適溫度40±3℃。
2.pH控制：pH應維持在6.7-8.3之間，最佳pH在8左右。
3.基質和產物濃度：基質氨和產物硝酸鹽對厭氧氨氧化的活性影響較小，但是基質亞硝酸鹽對厭氧氨氧化活性影響較大，一旦亞硝酸鹽濃度超過100mg/L，就會對厭氧氨氧化活性產生明顯的抑制作用。在基質濃度控制中，重點控制亞硝酸鹽濃度，使之低于5mmol/L。
4.溶解氧控制：氧氣會完全控制厭氧氨氧化過程，但除氧后這種抑制作用是可逆的，可以恢復。
5.負荷控制：厭氧氨氧化工藝常見的污泥氨負荷為0.02-0.03kg/(Kg.d)。防止污泥超負荷的措施是提高污泥濃度。
6.泥齡控制：厭氧氨氧化菌的倍增時間長達11天。厭氧氨氧化菌生長緩慢，細胞產率低，維持長泥齡對厭氧氨氧化工藝具有至關重要的作用。
我公司針對厭氧氨氧化反應器建立相應的自動化監控系統，對反應器中的溶解氧和生物相進行適時監控，確定微生物生長代謝的最佳條件及其生長緩慢的原因，保證系統在最佳狀態下運行，為厭氧氨氧化菌的培養提供理論依據。在實際應用中，因地制宜，揚長避短，充分利用現場條件及厭氧氨氧化工藝的優越性。
