申請日2015.06.16
公開(公告)日2015.12.02
IPC分類號C02F3/32; C02F9/14
摘要
本發明公開了一種高溶氧曝氣結合人工濕地的污水處理系統及處理工藝，包括供電系統、曝氣系統和人工濕地系統;曝氣系統包括風機、監測設備、曝氣設備及曝氣池;曝氣設備包括若干曝氣填料;該曝氣填料包括中心座及與中心座內部連通的若干膜結構;該若干膜結構圍繞中心座外圍周向間隔布置以呈花瓣式結構;該若干曝氣填料相互串接以使中心座內部相互連通且形成過氣通道;風機產生的氣體由輸氣管路依次經過監測設備、中心座進入膜結構并通過膜結構向曝氣池中曝氣;人工濕地系統包括池體，該池體上設有進水管及出水管;曝氣系統處理后的水經進水管進入人工濕地系統。本發明具有耐污染負荷程度高，成本低，節省能源的優點。

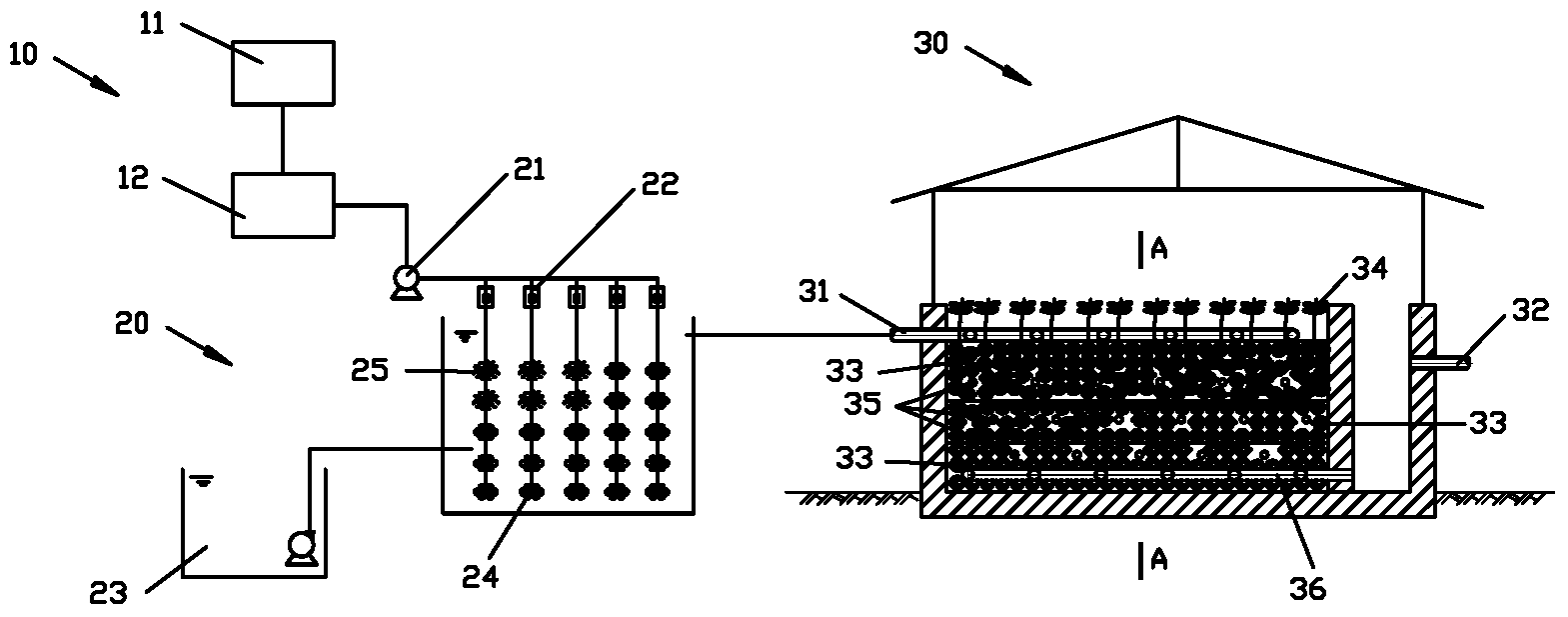

摘要附圖
權利要求書
1.一種高溶氧曝氣結合人工濕地的污水處理系統，其特征在于：包括供電 系統、曝氣系統和人工濕地系統;
該曝氣系統包括風機、監測設備、曝氣設備及曝氣池;該風機、監測設備 及曝氣設備通過輸氣管路連通，監測設備設在風機與曝氣設備之間;曝氣設備 包括若干曝氣填料，該曝氣填料包括中心座及與中心座內部連通的若干膜結構， 該若干膜結構圍繞中心座外圍周向間隔布置以呈花瓣式結構;該若干曝氣填料 相互串接以使中心座內部相互連通且形成過氣通道;風機產生的氣體由輸氣管 路依次經過監測設備、中心座進入膜結構并通過膜結構向曝氣池中曝氣;所述 曝氣系統還包括調節池，調節池內的水通過輸水管路進入曝氣池;
人工濕地系統包括池體，該池體上設有進水管及出水管;該池體通過進水 管與所述曝氣池連通，曝氣系統處理后的水經進水管進入人工濕地系統。
2.根據權利要求1所述的一種高溶氧曝氣結合人工濕地的污水處理系統， 其特征在于：所述曝氣填料包括氣母管及若干中空膜絲，該氣母管即構成上述 之中心座，該中空膜絲即為上述之膜結構，該若干中空膜絲圍繞氣母管外圍周 向間隔布置構成上述之花瓣式結構;每一中空膜絲彎曲呈U型且其兩端均與氣 母管連通以使中空膜絲內部與氣母管內部連通;每一曝氣填料之氣母管上端口 直接或通過連接管與上一個曝氣填料之氣母管下端口連通，最上方的曝氣填料 之氣母管上端口與輸氣管路連通，最下方的曝氣填料之氣母管下端口裝接有一 堵頭。
3.根據權利要求1所述的一種高溶氧曝氣結合人工濕地的污水處理系統， 其特征在于：所述曝氣填料包括母接管及若干膜單元，該母接管即構成上述之 中心座;該膜單元即為上述之膜結構，該若干膜單元圍繞母接管周向間隔設置 構成上述之花瓣式結構;該膜單元包括氣母管及若干中空膜絲;氣母管與母接 管內部連通;每一中空膜絲彎曲呈U型且其兩端均與氣母管連通以使中空膜絲 內部與氣母管內部連通;中空膜絲中部的彎曲段通過一固定結構固定在膜單元 之自由端;每一曝氣填料之母接管上端口直接或通過連接管與上一個曝氣填料 之母接管下端口連通，最上方的曝氣填料之母接管上端口直接或通過連接管與 輸氣管路連通，最下方的曝氣填料之母接管下端口裝接有一堵頭。
4.根據權利要求2或3所述的一種高溶氧曝氣結合人工濕地的污水處理系 統，其特征在于：所述中空膜絲為纖維膜制成，該纖維膜由從內到外的疏水層、 支撐層、親水層依次層合在一起形成。
5.根據權利要求2或3所述的一種高溶氧曝氣結合人工濕地的污水處理系 統，其特征在于：所述中空膜絲的膜孔徑小于3μm。
6.根據權利要求2或3所述的一種高溶氧曝氣結合人工濕地的污水處理系 統，其特征在于：所述池體內由下往上依次設有至少二層填料層、生態植物層， 所述填料層內的填料由多孔空心球包裹，各填料層內的填料的粒徑由下往上依 次減小，且每一層填料層內布有曝氣管道，所述曝氣管道兩側沿池體外向上延 伸，且曝氣管道上設有通氣孔;所述池體底部設有集水管;所述池體頂部設有 屋頂。
7.根據權利要求6所述的一種高溶氧曝氣結合人工濕地的污水處理系統， 其特征在于：所述曝氣設備包括若干相互并聯的曝氣填料組，每一曝氣填料組 包括至少兩個相互串接的曝氣填料;所述監測設備為至少兩個，各一曝氣填料 組對應各一監測設備。
8.根據權利要求7所述的一種高溶氧曝氣結合人工濕地的污水處理系統， 其特征在于：所述曝氣設備還包括普通填料，普通填料設于曝氣填料之上方。
9.根據權利要求1所述的一種高溶氧曝氣結合人工濕地的污水處理系統， 其特征在于：所述監測設備為轉子式或氣體流量計式;所述供電系統為太陽能 供電系統，該太陽能供電系統包括太陽能發電機與蓄電池;所述風機電接蓄電 池。
10.根據權利要求8所述的一種高溶氧曝氣結合人工濕地的污水處理系統 的處理工藝，其特征在于：曝氣量為氣水比10～15;曝氣方式為間歇曝氣，每 次曝氣30～40min，每天總共曝氣6～12h;曝氣填料與普通填料個數比例為2:1， 曝氣填料與普通填料呈矩陣分布，相鄰曝氣填料、相鄰普通填料、相鄰的曝氣 填料與普通填料間的間距均為200mm;中空膜絲之比表面積大于600cm2/cm3;曝 氣系統容積負荷為0.6～1.0m3/(m2·d);曝氣系統處理水量0～500m3/d;人工 濕地系統占地面積小于1500m2;曝氣池占地面積為人工濕地系統占地面積的 1/3～2/5;人工濕地系統之每一填料層內的填料為細石、粗石或鵝卵石中的一 種或幾種，各填料層內的填料的粒徑由下往上依次減小;生態植物層內種植的 植物為蘆葦、菖蒲、香蒲、鳶尾、美人蕉、富貴竹其中的一種或幾種。
說明書
一種高溶氧曝氣結合人工濕地的污水處理系統及處理工藝
技術領域
本發明涉及一種高溶氧曝氣結合人工濕地的污水處理系統及處理工藝。
背景技術
人工濕地具有投資低、操作簡單、維護和運行費用低等特點，同時能綠化土地，改善生態環境，是適合散居地區以及中、小城鎮的污水處理技術。CN204079607U公開的一種人工濕地，從水力條件、曝氣方式、填料選擇等方面進行研究?jī)?yōu)化人工濕地池體內部結構設置，均勻布水，選用高性能填料并采用多孔空心球包裹填料，利用自然能分層曝氣控制溶解氧的梯度分布，強化了人工濕地的污水處理效果，但其耐污染的負荷程度有限，對于一些污染程度嚴重的廢水難以取得良好的處理效果。
發明內容
本發明的目的在于克服現有技術的不足之處，提供了一種高溶氧曝氣結合人工濕地的污水處理系統及處理工藝，具有耐污染負荷程度高，成本低，節省能源的優點。
本發明解決其技術問題所采用的技術方案之一是：
一種高溶氧曝氣結合人工濕地的污水處理系統，包括供電系統、曝氣系統和人工濕地系統;
該曝氣系統包括風機、監測設備、曝氣設備及曝氣池;該風機、監測設備及曝氣設備通過輸氣管路連通，監測設備設在風機與曝氣設備之間;曝氣設備包括若干曝氣填料，該曝氣填料包括中心座及與中心座內部連通的若干膜結構，該若干膜結構圍繞中心座外圍周向間隔布置以呈花瓣式結構;該若干曝氣填料相互串接以使中心座內部相互連通且形成過氣通道;風機產生的氣體由輸氣管路依次經過監測設備、中心座進入膜結構并通過膜結構向曝氣池中曝氣;所述曝氣系統還包括調節池，調節池內的水通過輸水管路進入曝氣池;
人工濕地系統包括池體，該池體上設有進水管及出水管;該池體通過進水管與所述曝氣池連通，曝氣系統處理后的水經進水管進入人工濕地系統。
一實施例中：所述曝氣填料包括氣母管及若干中空膜絲，該氣母管即構成上述之中心座，該中空膜絲即為上述之膜結構，該若干中空膜絲圍繞氣母管外圍周向間隔布置構成上述之花瓣式結構;每一中空膜絲彎曲呈U型且其兩端均與氣母管連通以使中空膜絲內部與氣母管內部連通;每一曝氣填料之氣母管上端口直接或通過連接管與上一個曝氣填料之氣母管下端口連通，最上方的曝氣填料之氣母管上端口與輸氣管路連通，最下方的曝氣填料之氣母管下端口裝接有一堵頭。
一實施例中：所述曝氣填料包括母接管及若干膜單元，該母接管即構成上述之中心座;該膜單元即為上述之膜結構，該若干膜單元圍繞母接管周向間隔設置構成上述之花瓣式結構;該膜單元包括氣母管及若干中空膜絲;氣母管與母接管內部連通;每一中空膜絲彎曲呈U型且其兩端均與氣母管連通以使中空膜絲內部與氣母管內部連通;中空膜絲中部的彎曲段通過一固定結構固定在膜單元之自由端;每一曝氣填料之母接管上端口直接或通過連接管與上一個曝氣填料之母接管下端口連通，最上方的曝氣填料之母接管上端口直接或通過連接管與輸氣管路連通，最下方的曝氣填料之母接管下端口裝接有一堵頭。
一實施例中：所述中空膜絲為纖維膜制成，該纖維膜由從內到外的疏水層、支撐層、親水層依次層合在一起形成。
一實施例中：所述中空膜絲的膜孔徑小于3μm。
一實施例中：所述池體內由下往上依次設有至少二層填料層、生態植物層，所述填料層內的填料由多孔空心球包裹，各填料層內的填料的粒徑由下往上依次減小，且每一層填料層內布有曝氣管道，所述曝氣管道兩側沿池體外向上延伸，且曝氣管道上設有通氣孔;所述池體底部設有集水管;所述池體頂部設有屋頂。
一實施例中：所述曝氣設備包括若干相互并聯的曝氣填料組，每一曝氣填料組包括至少兩個相互串接的曝氣填料;所述監測設備為至少兩個，各一曝氣填料組對應各一監測設備。
一實施例中：所述曝氣設備還包括普通填料，普通填料設于曝氣填料之上方。
一實施例中：所述監測設備為轉子式或氣體流量計式;所述供電系統為太陽能供電系統，該太陽能供電系統包括太陽能發電機與蓄電池;所述風機電接蓄電池。
本發明解決其技術問題所采用的技術方案之二是：
一種高溶氧曝氣結合人工濕地的污水處理系統的處理工藝，曝氣量為氣水比10～15;曝氣方式為間歇曝氣，每次曝氣30～40min，每天總共曝氣6～12h;曝氣填料與普通填料個數比例為2:1，曝氣填料與普通填料呈矩陣分布，相鄰曝氣填料、相鄰普通填料、相鄰的曝氣填料與普通填料間的間距均為200mm;中空膜絲之比表面積大于600cm2/cm3;曝氣系統容積負荷為0.6～1.0m3/(m2·d);曝氣系統處理水量0～500m3/d;人工濕地系統占地面積小于1500m2;曝氣池占地面積為人工濕地系統占地面積的1/3～2/5;人工濕地系統之每一填料層內的填料為細石、粗石或鵝卵石中的一種或幾種，各填料層內的填料的粒徑由下往上依次減小;生態植物層內種植的植物為蘆葦、菖蒲、香蒲、鳶尾、美人蕉、富貴竹其中的一種或幾種。
本技術方案與背景技術相比，它具有如下優點：
1.本發明的曝氣填料采用了纖維膜制成的中空膜絲，在曝氣的同時，纖維膜還可以作為微生物生長的載體，利用微生物攝取污水中的污染物作為營養來凈化廢水，曝氣還可以為附著在膜上的微生物供氧，相比傳統不具有曝氣功能的普通填料凈化廢水的效率更高。
2.常規曝氣往往形成大量的空氣泡，空氣泡上升到水體表面，擴散到大氣中，氧氣的利用率低，而本發明的曝氣填料的中空膜絲的膜孔徑小于3μm，孔徑小，產生的氣泡小，且實際操作時可以將供氧壓強控制在泡點(曝氣時纖維膜壁上產生氣泡的最低氣體壓強)以下，使得供氧過程中沒有肉眼可見的氣泡形成，以實現無泡曝氣，無泡曝氣能夠使得大部分的氧氣轉化為水體中的溶解氧，水中溶氧能達到0.5-4mg/L，大大提高氧氣利用率，氧氣傳質效率高，節約能源。
3.曝氣填料中若干膜結構圍繞中心座外圍周向間隔布置以呈花瓣式結構，填充密度高，提高了氣體的利用率，進一步提高曝氣效率。
4.本發明在風機與曝氣填料之間設有監測設備，通過觀察監測設備可以實時了解填料的運行情況。
5.本發明的一種高溶氧曝氣結合人工濕地的污水處理系統及處理工藝，采用曝氣系統和人工濕地系統雙重處理，曝氣系統能夠?qū)ξ鬯M(jìn)行預處理，有效防止了人工濕地系統使用過程中常出現的堵塞問題，也提高了人工濕地系統的處理負載水平;人工濕地系統能夠在曝氣系統的處理基礎上，通過分層曝氣形成溶解氧梯度分布，加強了硝化、反硝化作用以及磷的吸收，不僅能去除常規污染物，而且對氮、磷等營養物質具有明顯的處理效果，曝氣系統和人工濕地系統兩者相輔相成，進一步強化了污水處理效果，相比單純的人工濕地法，本發明耐污染的負荷程度更高，也就是說能夠處理單純?nèi)斯竦胤ㄋ荒芴幚淼奈廴靖鼮閲?yán)重的污水，且與其他水處理技術相比，在實現同樣效果的情況下，其處理成本大大降低，節省了運行費用。
