申請日2015.06.15

　　公開(公告)日2015.09.30

　　IPC分類號C10L1/32

　　摘要

　　本發明涉及一種污泥廢水焦?jié){，以質量份數它包含以下成分：彈丸焦60-65份、煉廠污泥7-35份、循環水廠排污水2-33份、分散劑0.8-1份;所述的彈丸焦其哈氏可磨性指數低于40，碳含量在85-95wt%之間，灰分含量低于1wt%，揮發分含量低于10wt%，熱值在30MJ/kg以上。本發明還提供一種污泥廢水焦?jié){的制備方法。本發明通過將彈丸焦事先粉碎，再進行共成漿，大大提高了水焦?jié){的性能，制備的污泥廢水焦?jié){成漿濃度達到62%以上，表觀粘度低于1200mPa·s，穩定性大幅度提高，漿體屬于假塑性流體，具有觸變性，易于儲存、泵送和霧化。同時，本發明很好的解決了劣質原油煉制過程中產生的高硫彈丸焦、污泥以及循環水廠排污水的處理問題，實現了廢物的資源化利用。

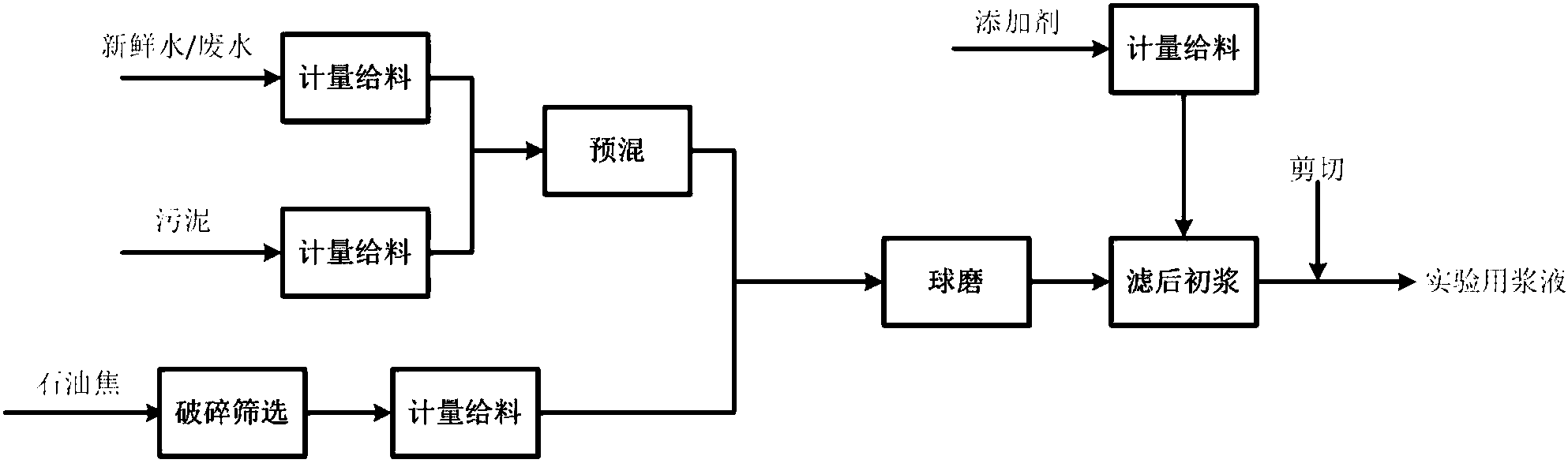

　　摘要附圖



　　權利要求書

　　1.一種污泥廢水焦?jié){，其特征在于：以質量份數計它包含以下成分：

　　彈丸焦60-65份、煉廠污泥7-35份污泥、循環水廠排污水2-33份、分散劑0.8-1份;所 述的彈丸焦其哈氏可磨性指數低于40，碳含量在85-95wt%之間，灰分含量低于1wt%，揮發 分含量低于10wt%，熱值在30MJ/kg以上。

　　2.根據權利要求1所述的污泥廢水焦?jié){，其特征在于：所述的煉廠污泥為劣質原油煉制過程 中在污水處理系統中產生的隔油池底泥、氣浮池浮渣和生化池活性污泥中的一種或幾種。

　　3.根據權利要求1或2所述的污泥廢水焦?jié){，其特征在于：所述的煉廠污泥經初步脫水之后 含水率為70-80wt%。

　　4.根據權利要求1所述的污泥廢水焦?jié){，其特征在于：所述的循環水廠排污水為劣質原油煉 制過程中循環冷卻水定期排出的污水。

　　5.根據權利要求1所述的污泥廢水焦?jié){，其特征在于：所述的分散劑為改性木質磺酸鈉和甲 基萘磺酸甲醛縮合物復配而成，兩者的質量復配比例為改性木質素磺酸鈉：甲基萘磺酸鈉甲 醛縮合物=1～3:3～6。

　　6.根據權利要求1所述的污泥廢水焦?jié){的制備方法，其特征在于：它包括以下步驟：

　　(1)將彈丸焦進行預破碎，并進行過篩處理，取粒徑小于0.85mm的彈丸焦保留備用;

　　(2)將煉廠污泥和循環水廠排污水放入燒杯中，攪拌均勻后和步驟(1)中處理好的彈丸焦 一起倒入球磨罐中，球磨罐中大球與小球的數量比為40:200，球磨轉速為330-430r/min，球 磨時間為40-60min;

　　(3)球磨完成后將所得到的漿體使用40目篩子過濾，除去雜物和大顆粒;

　　(4)在步驟(3)處理后的漿體中加入分散劑，在500-600r/min轉速下攪拌混合10-15min， 即得到污泥廢水焦?jié){。

　　7.根據權利要求6所述的污泥廢水焦?jié){的制備方法，其特征在于：所述的大球直徑為20mm， 小球直徑為10mm。

　　8.根據權利要求6所述的污泥廢水焦?jié){的制備方法，其特征在于：所述的污泥廢水焦?jié){，其 固體含量為62-70wt%，粘度不高于1200mPa·s。

　　說明書

　　一種污泥廢水焦?jié){及其制備方法

　　技術領域

　　本發明涉及一種污泥廢水焦?jié){及其制備方法，尤其是針對稠油和/或超稠油等劣質原油煉 制過程中所產生廢料的共成漿的方法。

　　背景技術

　　隨著原油的不斷開采，現如今我國自產原油大部分渣油含量較高，達到50%左右，稠油 中則高達60%以上，輕質原油含量較低。而隨著油品需求的日益增加，稠油以及超稠油的開 采量正在逐年增加;此外，由于我國石油資源不能實現自己自足，很大一部分需從中東地區 進口，而進口原油品質較差，多屬渣油，重金屬和硫含量偏高。對于重金屬含量(質量分?jǐn)?shù) 200～300μg/g)和硫含量高的渣油，通常需采用溶劑脫瀝青或延遲焦化等濃縮工藝，因此導 致我國高硫石油焦的產量正在逐年增加。高硫石油焦通常作為燃料應用于水泥和冶金工業， 硫在燃燒過程中形成硫氧化物，通過加入石灰石進行固硫，這種方法除硫效率不高同時使得 灰量增多，增加了后續處理的費用。隨著我國環保法規的日益嚴格，高硫石油焦作為燃料進 行燃燒已不能滿足環保法規的要求。因此煉廠加工高硫劣質原油所產生的石油焦的出路已成 為一個亟需解決的問題。

　　水煤漿技術目前已發展較為成熟，實現了工業化應用。若借鑒水煤漿技術，用石油焦將 煤替換進行制漿氣化將能夠充分利用石油焦的熱值，實現高硫石油焦的環保利用。水焦?jié){進 行氣化的第一步是制備出符合標準的漿體，只有制備出低粘度、高濃度、流動性好、穩定性 好的漿體，才能順利的進行后續的氣化反應。

　　然而由于煉廠在煉制過程中稠油和超稠油加工比例的增大，導致原料密度大、粘度高、 酸值高、殘?zhí)恐蹈�、膠質、瀝青質含量高，重金屬含量增加。研究表明，原料油的性質越差， 尤其是鎳、釩含量的增加能夠促進彈丸焦的生成。Ellis對比了彈丸焦和海綿焦的性質，得出 彈丸焦的硬度明顯高于海綿焦，其哈氏可磨性指數(HGI)約為30左右。根據《煤的哈氏可 磨性指數測定方法》(GB/T 2565-1998)中的分級方法，哈氏可磨性指數(HGI)低于40的屬 于難磨等級。而在水煤漿工藝中所用原料煤的哈氏可磨性指數(HGI)通常在60-80之間，屬 于中等可磨煤。由于煤的可磨性較好，在水煤漿制備過程中磨礦強度較低即可制得符合要求 的漿體。而彈丸焦是劣質原油經煉廠焦化裝置焦化之后產生的副產物，彈丸焦是石油焦的一 種。劣質原油為API°小于20，20℃條件下密度大于0.931g/cm3，硫質量分?jǐn)?shù)大于2.0%，酸 值大于0.5mg/g，重金屬質量分?jǐn)?shù)大于200μg/g。因此由劣質原油經煉廠焦化裝置焦化之后產 生的副產物彈丸焦其可磨性較差，較低的磨礦強度很難將其破碎，而簡單的提高水焦?jié){的磨 礦強度也難以制得符合要求的漿體。由于在制漿過程中的添加劑分子量都較大，分子鏈長， 長時間高強度的磨礦將會剪碎添加劑的分子鏈，使其作用效果大大降低。

　　因此，完全按照水煤漿制漿方法利用彈丸焦進行水焦?jié){的制備顯然是行不通的。

　　發明內容

　　根據上述不同之處，本發明的目的是提供一種污泥廢水焦?jié){及其制備方法。本發明制備 的污泥廢水焦?jié){可充分利用含有煉廠污泥中的微生物絮體以及煉廠污泥中的水分，一方面大 幅度的提高了污泥廢水焦將的穩定性，使其成為假塑性流體，另一方面充分利用了煉廠污泥 中的水分和熱值，減少了制漿用水。并且本發明制備的污泥廢水焦?jié){可充分利用循環水廠排 污水中的堿金屬和堿土金屬離子，對后續漿體的氣化其到催化作用，可降低氣化溫度，提高 氣化效率，節省氣化成本。

　　為實現上述目的，本發明的技術方案在于：一種污泥廢水焦?jié){，以質量份數它包含以下 成分：彈丸焦60-65份、煉廠污泥7-35份、循環水廠排污水2-33份、分散劑0.8-1份;所述 的彈丸焦其哈氏可磨性指數低于40，碳含量在85-95wt%之間，灰分含量低于1wt%，揮發分 含量低于10wt%，熱值在30MJ/kg以上。

　　優選的是：所述的煉廠污泥為劣質原油煉制過程中在污水處理系統中產生的隔油池底 泥、氣浮池浮渣和生化池活性污泥中的一種或幾種。

　　優選的是：所述的煉廠污泥經初步脫水之后含水率為70-80wt%。

　　污泥的含水率是有特殊要求的。一方面，當使用未脫水的污泥進行制漿時，污泥中的含 水量就可以滿足制漿所需用水，這樣將導致無法消耗或僅能消耗少量的煉廠循環水廠排污水; 污泥中的水脫除經污水處理廠處理之后即可回用，而循環水廠排污水目前較難處理，而本申 請的目的是將煉廠污泥、廢水一并制漿處理。另一方面，如下表1所示，當污泥含水率低于 70%時，污泥的狀態幾乎為固體，污泥脫水量越大，后續費用將大大增加，因此，這將不僅 會增加污泥脫水費用，同時也會增加污泥本專利中污泥預混的能耗。所以選定污泥的含水率 在70-80%。

　　表1污泥含水率及其狀態

　　含水率 污泥狀態 90%以上 幾乎為液體 80%-90% 粥狀物 70%-80% 柔軟狀 60%-70% 幾乎為固體 50% 粘土狀

　　優選的是：所述的循環水廠排污水為劣質原油煉制過程中循環冷卻水定期排出的污水。

　　優選的是：所述的分散劑為改性木質磺酸鈉和甲基萘磺酸甲醛縮合物復配而成，兩者的 質量復配比例為改性木質素磺酸鈉：甲基萘磺酸鈉甲醛縮合物=1～3:3～6。

　　本發明還提供一種污泥廢水焦?jié){的制備方法，它包括以下步驟：

　　(1)將彈丸焦進行預破碎，并進行過篩處理，取粒徑小于0.85mm的彈丸焦保留備用;

　　(2)將煉廠污泥和循環水廠排污水放入燒杯中，攪拌均勻后和步驟(1)中處理好的彈 丸焦一起倒入球磨罐中，球磨罐中大球與小球的數量比為40:200，球磨轉速為330-430r/min， 球磨時間為40-60min;

　　(3)球磨完成后將所得到的漿體使用40目篩子過濾，除去雜物和大顆粒;

　　(4)在步驟(3)處理后的漿體中加入分散劑，在500-600r/min轉速下攪拌混合10-15min， 即得到污泥廢水焦?jié){。

　　優選的是：所述的大球直徑為20mm，小球直徑為10mm。

　　優選的是：所述的污泥廢水焦?jié){，其固體含量為62-70wt%，粘度不高于1200mPa·s。

　　本發明的有益效果在于：本發明通過將彈丸焦事先粉碎，再進行共成漿，大大提高了水 焦?jié){的性能，制備的污泥廢水焦?jié){成漿濃度達到62%以上，表觀粘度低于1200mPa·s，穩定 性大幅度提高，漿體屬于假塑性流體，具有觸變性，易于儲存、泵送和霧化。同時，本發明 很好的解決了劣質原油煉制過程中產生的高硫彈丸焦、污泥以及循環水廠排污水的處理問題， 實現了廢物的資源化利用。本發明制備的污泥廢水焦?jié){性能符合作為氣化原料的要求，具有 潛在的規�；�工業應用前景。
