申請日2015.06.15

　　公開(公告)日2015.09.09

　　IPC分類號C02F3/08; C02F3/32; C02F3/12

　　摘要

　　本發明公開了一種植被床曝氣池污水處理裝置，包括池體、系統進水管、曝氣管、植被床單元、系統出水管、系統放空管、懸浮填料;系統進水管、系統出水管和系統放空管位于池體兩側邊墻上，曝氣管位于池體底部，植被床單元位于池體頂部，懸浮填料位于植被床單元下方池體內部。污水由系統進水管進入池體，經底部曝氣和頂部植被床綜合凈化處理后由系統出水管排出。本植被床曝氣池污水處理裝置具有水力負荷大、占地面積小、處理效率高、景觀效果好的優點。

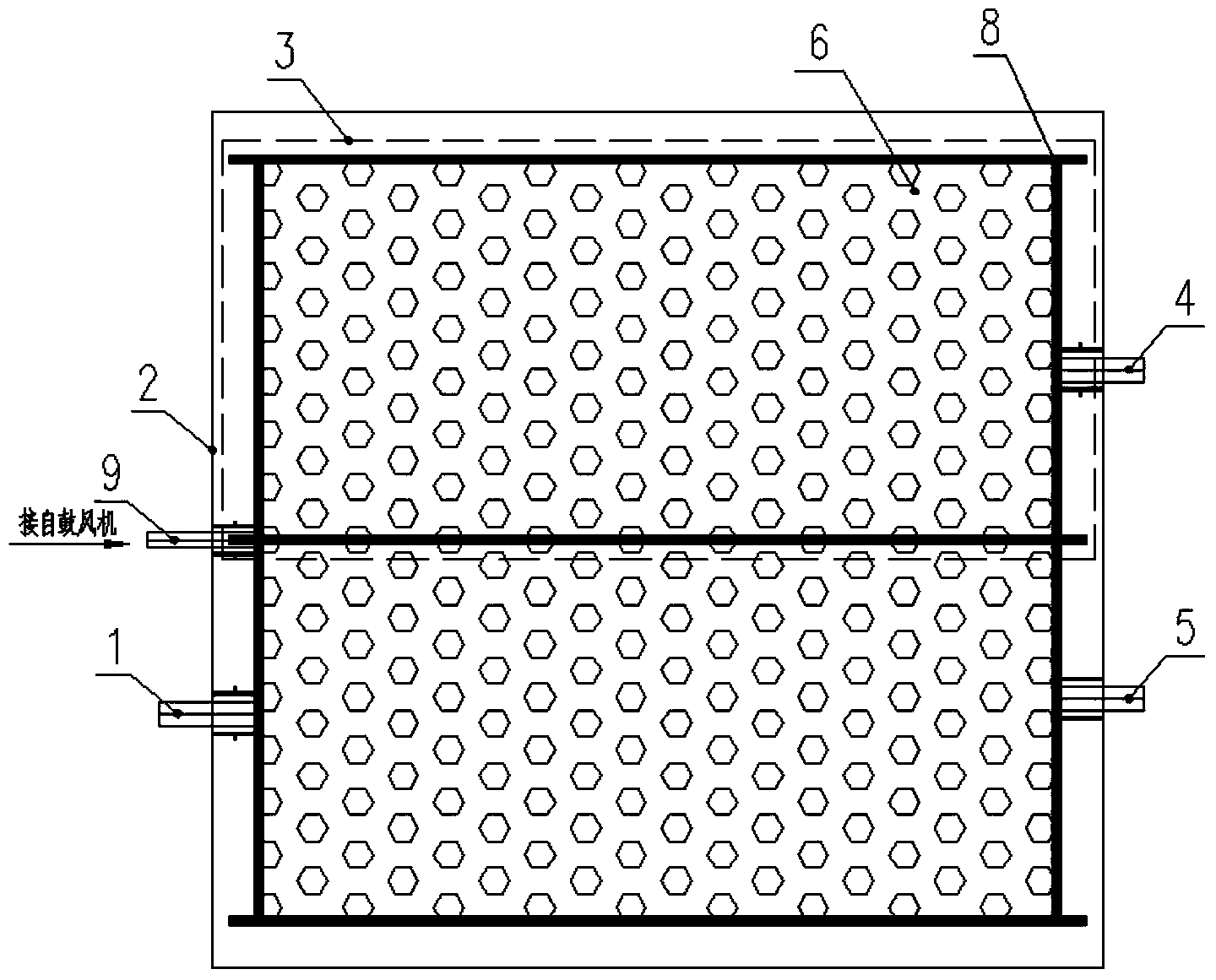

　　摘要附圖



　　權利要求書

　　1.一種植被床曝氣池污水處理裝置，包括池體(2)，其特征在于，所述的池體(2)上部設置有植被床單元，池體(2)的底部設置有曝氣管(9)，池體(2)的側壁設置有系統進水管(1)，池體(2)的底部設置有系統放空管(5)，池體(2)的側壁上部設置有系統出水管(4)。

　　2.根據權利要求1所述的一種植被床曝氣池污水處理裝置，其特征在于，所述的植被床單元包括種植架(8)，種植架(8)上設置陶粒層(7)，陶粒層(7)上設置有植被層(6)。

　　3.根據權利要求2所述的一種植被床曝氣池污水處理裝置，其特征在于，所述的種植架(8)包括槽形骨架(801)和搭架(802)，搭架(802)一端與槽形骨架(801)連接，搭架(802)另一端搭設在池體(2)池口處。

　　4.根據權利要求3所述的一種植被床曝氣池污水處理裝置，其特征在于，所述的槽形骨架(801)的側部和底部設置有聚乙烯網(803)。

　　5.根據權利要求2所述的一種植被床曝氣池污水處理裝置，其特征在于，所述的陶粒層(7)采用粒徑為10～15mm的頁巖陶粒，陶粒層(7)厚度為12～15cm，陶粒層(7)頂部比池體(2)頂部低25～30cm，系統出水管(4)在陶粒層(7)上方。

　　6.根據權利要求4所述的一種植被床曝氣池污水處理裝置，其特征在于，所述的聚乙烯網(803)的孔徑為6～10mm。

　　7.根據權利要求4所述的一種植被床曝氣池污水處理裝置，其特征在于，所述的植被層(6)為蘆葦、菖蒲、水蔥、燈芯草、香蒲、再力花、鳶尾、美人蕉中的一種或多種，種植密度為9～16株/m2。

　　8.根據權利要求1或2或3或4或5或6或7所述的一種植被床曝氣池污水處理裝置，其特征在于，所述的池體(2)內設置有懸浮填料(10)。

　　9.根據權利要求8所述的一種植被床曝氣池污水處理裝置，其特征在于，所述的懸浮填料(10)的填充密度為150～200個/m3。

　　說明書

　　一種植被床曝氣池污水處理裝置

　　技術領域

　　本發明涉及好氧污水處理的技術領域，具體涉及一種植被床曝氣池污水處理 裝置。

　　背景技術

　　自克拉克和蓋奇于1912年發明活性污泥法，曝氣池一直是城市污水處理最廣 泛使用的設施之一，廣泛應用于A(yíng)/O、A2/O、SBR、氧化溝等多種污水處理工藝 中。對曝氣池型式的研究一直是污水處理的研究熱點，目前已有序批式、溝渠式、 組合式等多種樣式。

　　目前對“填料層+植被種植+曝氣”的組合研究多立足于潛流人工濕地工藝，即 在潛流人工濕地填料層底部安裝曝氣管。潛流人工濕填料通常采用礫石或碎石， 由于濕地床層被碎石或其他填料充滿，單位體積濕地容水量相對較小，為保證足 夠的停留時間，潛流人工濕地的水力復合一般較低，占地面積較大，不適用于用 地緊張地區。人工濕地填料層底部安裝曝氣管可改善濕地填料層的氧環境，提升 濕地的處理效率，但依然存在水力負荷低、濕地占地面積大的問題，而且由于曝 氣管安裝在濕地填料層底部，一旦曝氣管堵塞，更換清理麻煩。

　　因此，針對現有技術中存在的不足之處，將“填料層+植被種植+曝氣”從人 工濕地工藝中脫化出來，轉以曝氣池為主體，研究一種水力負荷大、占地面積小、 處理效率高、景觀效果好的污水處理設施甚為必要。

　　發明內容

　　本發明的目的在于避免現有技術中的不足之處而提供一種水力負荷大、占地 面積小、處理效率高、景觀效果好的污水處理設施。

　　本發明目的通過下述技術方案來實現：

　　一種植被床曝氣池污水處理裝置，包括池體，所述的池體上部設置有植被床 單元，池體的底部設置有曝氣管，池體的側壁設置有系統進水管，池體的底部設 置有系統放空管，池體的側壁上部設置有系統出水管。

　　如上所述的植被床單元包括種植架，種植架上設置陶粒層，陶粒層上設置有 植被層。

　　如上所述的種植架包括槽形骨架和搭架，搭架一端與槽形骨架連接，搭架另 一端搭設在池體池口處。

　　如上所述的槽形骨架的側部和底部設置有聚乙烯網。

　　如上所述的陶粒層采用粒徑為10～15mm的頁巖陶粒，陶粒層厚度為12～ 15cm，陶粒層頂部比池體頂部低25～30cm，系統出水管在陶粒層上方。

　　如上所述的聚乙烯網的孔徑為6～10mm。

　　如上所述的植被層為蘆葦、菖蒲、水蔥、燈芯草、香蒲、再力花、鳶尾、美 人蕉中的一種或多種，種植密度為9～16株/m2。

　　如上所述的池體內設置有懸浮填料。

　　如上所述的懸浮填料的填充密度為150～200個/m3。

　　本發明的優點在于：

　　1、本裝置將曝氣池和植被床相結合，包含活性污泥、填料吸附、植被吸收、 生物膜吸收等多種污水凈化方式，處理效率高;

　　2、采用輕質的模塊化植被床單元，安裝、拆卸、維護方便;

　　3、植被床采用薄層陶粒作為種植基，具有輕質、孔隙率高，生物附著生長 性好，凈水效果好的優點。
