申請日2015.06.15

　　公開(公告)日2015.10.07

　　IPC分類號B01D36/04; B01D36/02

　　摘要

　　本實用新型公開了一種用于污水處理的過濾系統。用于污水處理的過濾系統，所述用于污水處理的過濾系統包括箱體、至少一個提攜式渣簍、兩塊過濾板以及設在兩塊過濾板之間的石英砂層，所述箱體通過隔板分割為降流區和升流區，所述降流區的底部和升流區的底部連通，所述提攜式渣簍設在所述降流區，所述兩塊過濾板固定在所述升流區內，所述升流區設有出水缺口，所述提攜式渣簍的水平位置高于所述石英砂層的水平位置，所述提攜式渣簍包括簍底、與簍底一體的簍壁和提手，所述提手設在所述簍壁上，所述簍底和簍壁上均設有若干矩形孔，所述矩形孔的長為10mm-20mm，所述矩形孔的寬為3mm-4mm，所述石英砂層的厚度為100mm-250mm。本實用新型用于污水處理的過濾系統過濾效果好。

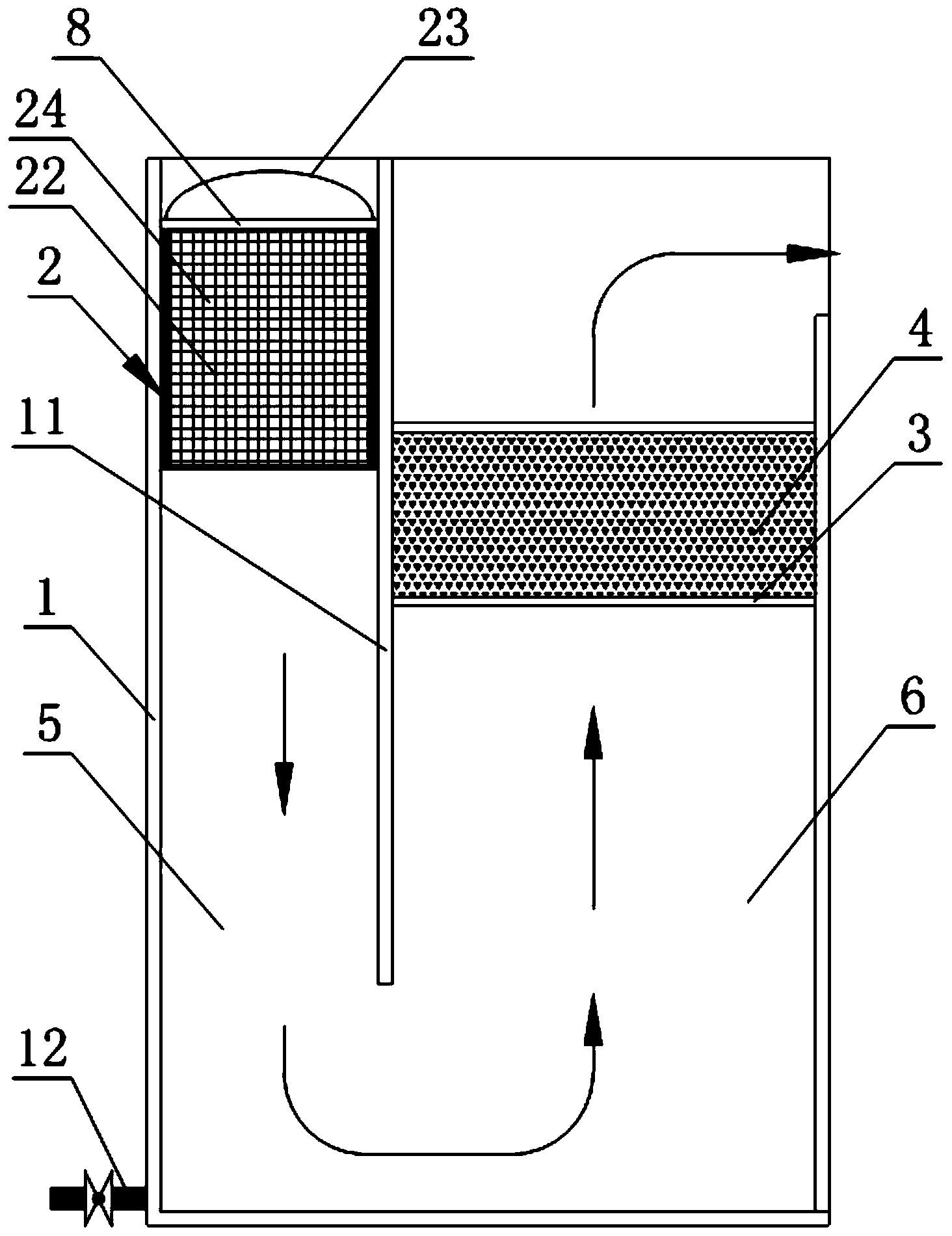

　　摘要附圖



　　權利要求書

　　1.一種用于污水處理的過濾系統，其特征在于：所述用于污水處 理的過濾系統包括箱體、至少一個提攜式渣簍、兩塊過濾板以及設在 兩塊過濾板之間的石英砂層，所述箱體通過隔板分割為降流區和升流 區，所述降流區的底部和升流區的底部連通，所述提攜式渣簍設在所 述降流區，所述兩塊過濾板固定在所述升流區內，所述升流區設有出 水缺口，所述提攜式渣簍的水平位置高于所述石英砂層的水平位置， 所述提攜式渣簍包括簍底、與簍底一體的簍壁和提手，所述提手設在 所述簍壁上，所述簍底和簍壁上均設有若干矩形孔，所述矩形孔的長 為10mm-20mm，所述矩形孔的寬為3mm-4mm，所述石英砂層的厚 度為100mm-250mm。

　　2.如權利要求1所述的用于污水處理的過濾系統，其特征在于： 所述石英砂層中的石英砂的直徑為2mm-3mm。

　　3.如權利要求1所述的用于污水處理的過濾系統，其特征在于： 所述過濾板的孔徑為2mm。

　　4.如權利要求1所述的用于污水處理的過濾系統，其特征在于： 所述提攜式渣簍通過設在簍壁上的固定柱固定在所述降流區內。

　　5.如權利要求1所述的用于污水處理的過濾系統，其特征在于： 所述箱體的底部設有排泥閥。

　　說明書

　　用于污水處理的過濾系統

　　技術領域

　　本實用新型涉及污水一級過濾技術領域，特別是涉及一種用于污 水處理的過濾系統。

　　背景技術

　　由于水資源的短缺以及環保意識的增強，中水開發與回用技術在 水處理。技術領域得到了迅速發展。中水是指污水經適當處理后， 達到一定的水質指標，滿足某種使用要求，可以進行有益使用的水， 中水具有明顯的優勢，從經濟的角度看，中水的成本最低，從環保的 角度看，污水再生利用有助于改善生態環境，實現水生態的良性循環。

　　目前的污水處理通常分一級過濾、二級過濾和三級過濾，針對不 同的需求，設置多級過濾。一級過濾通常采用物理過濾的方式，且通 常采用從上往下過濾，此種過濾方式的效果不佳，過濾后仍含有大量 顆粒物質。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種過濾效果好的用于污 水處理的過濾系統。

　　為解決上述問題，本實用新型提供一種用于污水處理的過濾系 統，所述用于污水處理的過濾系統包括箱體、至少一個提攜式渣簍、 兩塊過濾板以及設在兩塊過濾板之間的石英砂層，所述箱體通過隔板 分割為降流區和升流區，所述降流區的底部和升流區的底部連通，所 述提攜式渣簍設在所述降流區，所述兩塊過濾板固定在所述升流區 內，所述升流區設有出水缺口，所述提攜式渣簍的水平位置高于所述 石英砂層的水平位置，所述提攜式渣簍包括簍底、與簍底一體的簍壁 和提手，所述提手設在所述簍壁上，所述簍底和簍壁上均設有若干矩 形孔，所述矩形孔的長為10mm-20mm，所述矩形孔的寬為3mm-4mm， 所述石英砂層的厚度為100mm-250mm。

　　進一步的，所述石英砂層中的石英砂的直徑為2mm-3mm。

　　進一步的，所述過濾板的孔徑為2mm。

　　進一步的，所述提攜式渣簍通過設在簍壁上的固定柱固定在所述 降流區內。

　　進一步的，所述箱體的底部設有排泥閥。

　　本實用新型用于污水處理的過濾系統先通過提攜式渣簍進行大 的物質進行過濾，處理后的污水流入箱體底部進行沉淀，沉淀后污水 向上流動通過石英砂層進行二次過濾，在向上流動過程中還可以同時 進行沉淀，相對于以前的沉淀方式增加了沉淀時間，使其過濾效后的 水中不含細小的懸浮物。石英砂層的厚度在100mm-250mm，確保過 濾效果的同時，不會堵塞過濾通道。
