申請日2015.08.23

　　公開(公告)日2015.12.30

　　IPC分類號C02F101/18; C02F1/72

　　摘要

　　本實用新型公開了一種均勻混氣廢水凈化系統，其氣體混合器為帶有上、下封頭的圓柱形裝置，氣體混合器頂部設置進氣口及混合氣管，底部設置人孔及排空口，內部設置漸變混合筒，用于氣體漸變混合;攪拌曝氣氧化槽為帶有攪拌裝置的圓柱形槽體，頂部設置出氣口及出液口，底部設置進氣口、曝氣管及進液口;原液儲罐及尾液儲罐為圓柱形儲液裝置，底部設置出液口，頂部設置進液口。本實用新型可將二氧化硫氣體以及空氣充分混合，并將混合后的氣體均勻的分布于廢水中，從而增大混合氣體與廢水的接觸面積，提高廢水中污染物的去除效率。

　　權利要求書

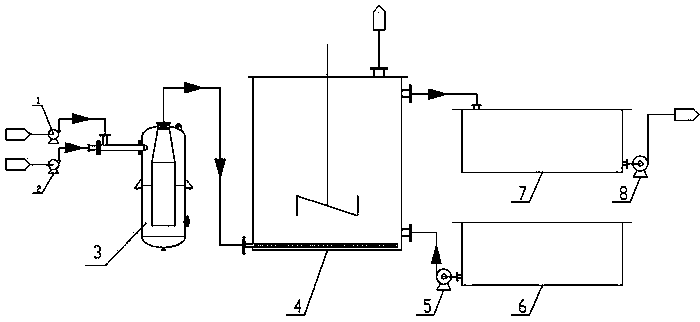

　　1.一種均勻混氣廢水凈化系統，其特征在于：是由二氧化硫風機(1)、 空氣風機(2)、氣體混合器(3)、攪拌曝氣氧化槽(4)、原液儲罐(5)、進 液泵(6)、尾液儲罐(7)、出液泵(8)組成，氣體混合器(3)為帶有上、 下封頭的圓柱形裝置，氣體混合器(3)頂部設置二氧化硫進氣口(32)、空 氣進氣口(33)、出氣口(31)及混合氣管(37)，底部設置人孔(35)及排 空口(36)，內部設置漸變混合筒(34)，用于氣體漸變混合;攪拌曝氣氧化 槽(4)為帶有攪拌裝置的圓柱形槽體，頂部設置出氣口及出液口，底部設置 進氣口、曝氣管及進液口;原液儲罐(5)及尾液儲罐(7)為圓柱形儲液裝 置，底部設置出液口，頂部設置進液口;二氧化硫風機(1)入口與二氧化硫 發生源連接，二氧化硫風機(1)出口與氣體混合器(3)的二氧化硫進氣口 (32)連接，空氣風機(2)入口與大氣連通，空氣風機(2)的出口與氣體 混合器(3)的空氣進氣口(33)連接;氣體混合器(3)的出氣口(31)與 攪拌曝氣氧化槽(4)的進氣口連接;原液儲罐(5)出液口與進液泵(6)的 進口連接;進液泵(6)的出口與攪拌曝氣氧化槽(4)的進液口連接;攪拌 曝氣氧化槽(4)的出液口與尾液儲罐(7)的進液口連接;尾液儲罐(5)的 出液口與出液泵(8)的進口連接。

　　2.根據權利要求1所述的一種均勻混氣廢水凈化系統，其特征在于：所 述攪拌曝氣氧化槽(4)底部安裝有均勻曝氣分布管，曝氣孔直徑4mm。

　　3.根據權利要求1所述的一種均勻混氣廢水凈化系統，其特征在于：所 述的二氧化硫風機(1)及空氣風機(2)為引風機。

　　4.根據權利要求1所述的一種均勻混氣廢水凈化系統，其特征在于：所 述的進液泵(6)以及出液泵(8)為化工泵。

　　說明書

　　一種均勻混氣廢水凈化系統

　　技術領域

　　本實用新型涉及廢水治理技術領域，特別涉及一種采用因科法綜合治理 含氰廢水的系統。

　　背景技術

　　因科法是在一定的pH值條件，在催化劑的作用下，利用二氧化硫氣體與 空氣中氧氣的協同作用，進而氧化廢水中氰化物的方法。

　　其化學反應方程式為：

　　CN-+O2+SO2+H2O=CNO-+H2SO4

　　由于該方法需要同時利用二氧化硫以及空氣中的氧氣，就需要預先將二 氧化硫以及氧氣充分混合以后再通入廢水中，從而增大氣液接觸的面積，使 氣體與氰化物充分發生反應，提高廢水綜合治理的效率，本實用新型將提供 一種預先混合、均勻分布氧化的工藝系統。

　　發明內容

　　本實用新型主要是為了將二氧化硫以及空氣充分混合并均勻分布于廢水 中高效氧化，而提供的一種工藝流程簡單，處理效果較好，系統運行穩定， 易實現工業應用的均勻混氣廢水凈化系統。

　　本實用新型是由二氧化硫風機、空氣風機、氣體混合器、攪拌曝氣氧化 槽、原液儲罐、進液泵、尾液儲罐、出液泵組成，氣體混合器為帶有上、下 封頭的圓柱形裝置，氣體混合器頂部設置二氧化硫進氣口、空氣進氣口、出 氣口及混合氣管，底部設置人孔及排空口，內部設置漸變混合筒，用于氣體 漸變混合;攪拌曝氣氧化槽為帶有攪拌裝置的圓柱形槽體，頂部設置出氣口 及出液口，底部設置進氣口、曝氣管及進液口;原液儲罐及尾液儲罐為圓柱 形儲液裝置，底部設置出液口，頂部設置進液口;二氧化硫風機入口與二氧 化硫發生源連接，二氧化硫風機出口與氣體混合器的二氧化硫進氣口連接， 空氣風機入口與大氣連通，空氣風機的出口與氣體混合器的空氣進氣口連接; 氣體混合器的出氣口與攪拌曝氣氧化槽的進氣口連接;原液儲罐出液口與進 液泵的進口連接;進液泵的出口與攪拌曝氣氧化槽的進液口連接;攪拌曝氣 氧化槽的出液口與尾液儲罐的進液口連接;尾液儲罐的出液口與出液泵的進 口連接，處理后的廢水循環使用或達標排放，氧化后的尾氣達標排放。

　　所述攪拌曝氣氧化槽底部安裝有均勻曝氣分布管，曝氣孔直徑4mm，將 混合后的氣體均勻的分布于廢水中，以達到最優的氧化效果。

　　所述二氧化硫風機及空氣風機為引風機。

　　所述進液泵以及出液泵為化工泵。

　　本實用新型的工作過程：

　　原液儲槽內的含氰廢水經進液泵泵至攪拌曝氣氧化槽，通過二氧化硫風 機及空氣風機向氣體混合器中通入氣體，在氣體混合器中經過充分混合以后， 進入攪拌曝氣氧化槽中，在攪拌的作用下，將氣體破碎，均勻混合分布于廢 水中，經處理后的廢水自流至尾液儲罐中，經出液泵泵出循環使用或達標排 放，氣體達標排放。

　　本實用新型的有益效果：

　　本實用新型可將二氧化硫氣體以及空氣充分混合，并將混合后的氣體均 勻的分布于廢水中，從而增大混合氣體與廢水的接觸面積，提高廢水中污染 物的去除效率。本工藝流程簡單，治理效果好，系統運行穩定，容易實現工 業應用，具有廣闊的應用前景。
