申請日2015.06.15

　　公開(公告)日2015.10.14

　　IPC分類號C02F9/12; C02F1/28; C02F1/32

　　摘要

　　本實用新型公開了一種家禽養殖大棚污水處理裝置，包括重金屬離子消除倉、大顆粒物去除倉、活性炭除雜層、殺菌消毒層、太陽能充電板和蓄電池，所述重金屬離子消除倉的底部開有出水口，所述蓄電池通過導線與升壓電路連接，所述太陽能充電板通過固定架固定在大棚的頂部，所述大顆粒物去除倉的側壁上開有出渣口，且出渣口上安裝有閥門，所述活性炭除雜層通過導管與大顆粒物去除倉連通，所述殺菌消毒層安裝在除臭層的下部，且通過導管與重金屬離子消除倉連通。該家禽養殖大棚污水處理裝置加入了重金屬離子消除倉和殺菌消毒層能夠大幅度的除去污水里的重金屬離子和污水里的細菌，結構簡單，易于操作，便于推廣。

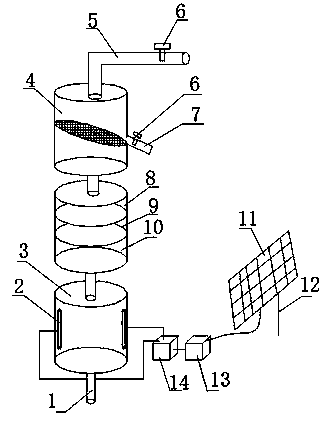

　　摘要附圖



　　權利要求書

　　1.一種家禽養殖大棚污水處理裝置，包括電極棒(2)、重金屬離子消除倉(3)、大顆粒物去除倉(4)、進水口(5)、活性炭除雜層(8)、除臭層(9)、殺菌消毒層(10)、太陽能充電板(11)、升壓電路(13)和蓄電池(14)，其特征在于：所述重金屬離子消除倉(3)的底部開有出水口(1)，所述電極棒(2)安裝在消除倉(3)的兩側內壁上，且通過導線與蓄電池(14)連接，所述蓄電池(14)通過導線與升壓電路(13)連接，所述升壓電路(13)通過導線與太陽能充電板(11)連接，所述太陽能充電板(11)通過固定架(12)固定在大棚的頂部，所述進水口(5)開于大顆粒物去除倉(4)的上部，且其上設有閥門(6)，所述大顆粒物去除倉(4)的側壁上開有出渣口(7)，且出渣口(7)上安裝有閥門(6)，所述活性炭除雜層(8)通過導管與大顆粒物去除倉(4)連通，所述除臭層(9)安裝在活性炭除雜層(8)的下部，且兩者連通，所述殺菌消毒層(10)安裝在除臭層(9)的下部，且通過導管與重金屬離子消除倉(3)連通。

　　2.根據權利要求1所述的一種家禽養殖大棚污水處理裝置，其特征在于：所述大顆粒物去除倉(4)的內部安裝有過濾網。

　　3.根據權利要求1所述的一種家禽養殖大棚污水處理裝置，其特征在于：所述太陽能充電板(11)為非晶硅電池板。

　　4.根據權利要求1所述的一種家禽養殖大棚污水處理裝置，其特征在于：所述殺菌消毒層(10)的內部安裝有紫外線殺菌消毒裝置。

　　說明書

　　一種家禽養殖大棚污水處理裝置

　　技術領域

　　本實用新型涉及污水處理裝置技術領域，具體涉及一種家禽養殖大棚污水處理裝置。

　　背景技術

　　家禽養殖是一項很賺錢，很火的項目，但是在執行這個項目時，會產生很多污水，造成水污染。

　　中國水資源短缺，人口增加和經濟高速發展使水環境污染日趨嚴峻。隨著農業的不斷發展，尤其是農藥，化肥的使用頻繁，使得農村污水處理問題尤為嚴重。而且農村地區，尤其是邊遠地區居住相對分散，自然情況和經濟條件千差萬別，若采取一種統一的污水治理模式是不可能的，況且在農村建設大型的污水處理設施不僅占地面積，氣味比較大，而且建設費用高，還要花費極大的電力。而小型的農村分散型污水處理裝置可以用來解決這一問題。小型農村分散型污水能實現污水的就地處理，無需修建很長的管道，節省管網的投資，安裝方便，占用面積極小，維護簡單，水質適應性很強。

　　實用新型內容

　　實用新型的目的在于提供一種家禽養殖大棚污水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種家禽養殖大棚污水處理裝置，包括電極棒、重金屬離子消除倉、大顆粒物去除倉、進水口、活性炭除雜層、除臭層、殺菌消毒層、太陽能充電板、升壓電路和蓄電池，所述重金屬離子消除倉的底部開有出水口，所述電極棒安裝在消除倉的兩側內壁上，且通過導線與蓄電池連接，所述蓄電池通過導線與升壓電路連接，所述升壓電路通過導線與太陽能充電板連接，所述太陽能充電板通過固定架固定在大棚的頂部，所述進水口開于大顆粒物去除倉的上部，且其上設有閥門，所述大顆粒物去除倉的側壁上開有出渣口，且出渣口上安裝有閥門，所述活性炭除雜層通過導管與大顆粒物去除倉連通，所述除臭層安裝在活性炭除雜層的下部，且兩者連通，所述殺菌消毒層安裝在除臭層的下部，且通過導管與重金屬離子消除倉連通。

　　優選的，所述大顆粒物去除倉的內部安裝有過濾網。

　　優選的，所述太陽能充電板為非晶硅電池板。

　　優選的，所述殺菌消毒層的內部安裝有紫外線殺菌消毒裝置。

　　與現有技術相比，本實用新型的有益效果是：該家禽養殖大棚污水處理裝置加入了重金屬離子消除倉和殺菌消毒層能夠大幅度的除去污水里的重金屬離子和污水里的細菌，結構簡單，易于操作，便于推廣。
