申請日2015.06.15

　　公開(公告)日2015.10.21

　　IPC分類號B01D21/30; B01D21/02

　　摘要

　　本實用新型公開了一種酸性廢水處理沉淀池污泥自動清洗裝置，包括沉淀池，沉淀池中部設有斜板區，斜板區設有斜板，沉淀池底部設有污泥區，污泥區設有泥斗，泥斗設有排泥管，所述斜板設有斜板區空氣沖洗擴散管路，斜板區空氣沖洗擴散管路連接斜板區進氣管路，泥斗設有泥斗區空氣沖洗擴散管路，斜板區空氣沖洗擴散管路連接排泥管，排泥管連接泥斗區進氣管路，所述斜板區進氣管路和泥斗區進氣管路均連接風機，斜板區進氣管路、泥斗區進氣管路和排泥管均設有控制閥門。本實用新型即可以保證酸性廢水沉淀池的正常運行，又省去人工定期清洗的麻煩，保護沉淀池斜板不會因積泥而損壞，減少了人工清洗的工作量，提高了沉淀系統的穩定性。

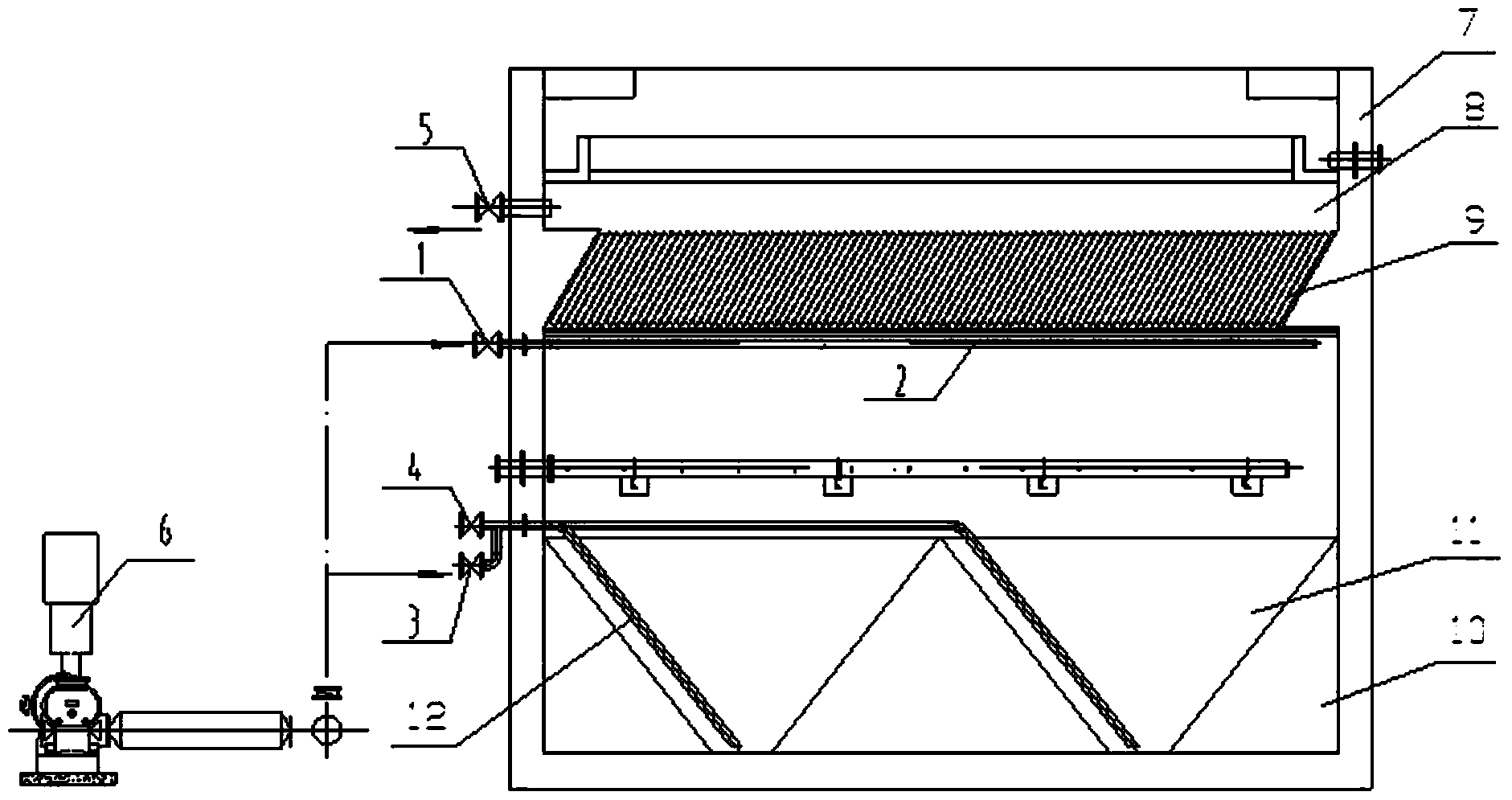

　　摘要附圖



　　權利要求書

　　1.一種酸性廢水處理沉淀池污泥自動清洗裝置，包括沉淀池(7)，沉淀池(7)中 部設有斜板區(8)，斜板區(8)設有斜板(9)，沉淀池(7)底部設有污泥區(10)， 污泥區(10)設有泥斗(11)，泥斗(11)設有排泥管(4)，其特征在于：所述斜板(9) 設有斜板區空氣沖洗擴散管路(2)，斜板區空氣沖洗擴散管路(2)連接斜板區進氣管 路(1)，泥斗(11)設有泥斗區空氣沖洗擴散管路(12)，泥斗區空氣沖洗擴散管路(12) 連接排泥管(4)，排泥管(4)連接泥斗區進氣管路(3)，所述斜板區進氣管路(1)和 泥斗區進氣管路(3)均連接風機(6)，斜板區進氣管路(1)、泥斗區進氣管路(3)和 排泥管(4)均設有控制閥門。

　　2.根據權利要求1所述的一種酸性廢水處理沉淀池污泥自動清洗裝置，所述斜板 區設有污泥廢水回流管路(5)，污泥廢水回流管路(5)設有控制閥門。

　　說明書

　　一種酸性廢水處理沉淀池污泥自動清洗裝置

　　技術領域

　　本實用新型涉及一種酸性廢水處理設備，尤其是一種沉淀池污泥自動清洗的裝置， 適用于污泥量大的酸洗冷軋等廢水處理。

　　背景技術

　　目前，常規酸洗冷軋產生的酸性廢水由于含酸及含鐵量高，造成酸性廢水沉淀池正 常使用半年到一年就會出現污泥上浮，底部污泥結塊等現象，這個時候需要停止沉淀池 運行，放空沉淀池單獨清洗污泥結塊的泥斗及用壓力水清洗斜板上的污泥。由于水站是 停止運行的，影響到了廢水站的正常運行，如清理時間較長還會影響到機組的運行，同 時這種清洗方式嚴重的浪費了時間和人力，如操作不當還會造成二次污染及斜板區域的 塌陷。沉淀池一般較深，底部泥斗清洗比較困難，需要拿掉部分斜板然后進入池內沖洗， 容易造成事故。如果不定期清洗，污泥容易腐化上浮，底部污泥容易結塊，嚴重的影響 到了設備的正常運行，使水質惡化，出水很難達到排放要求。

　　發明內容

　　發明目的：實用新型所要解決的問題是針對沉淀池污泥堆積、上浮及定期清理問題， 提供一種酸性廢水處理沉淀池污泥自動清洗裝置。

　　為了實現上述目的，本實用新型采用了如下的技術方案：一種酸性廢水處理沉淀池 污泥自動清洗裝置，包括沉淀池，沉淀池中部設有斜板區，斜板區設有斜板，沉淀池底 部設有污泥區，污泥區設有泥斗，泥斗設有排泥管，所述斜板設有斜板區空氣沖洗擴散 管路，斜板區空氣沖洗擴散管路連接斜板區進氣管路，泥斗設有泥斗區空氣沖洗擴散管 路，泥斗區空氣沖洗擴散管路連接排泥管，排泥管連接泥斗區進氣管路，所述斜板區進 氣管路和泥斗區進氣管路均連接風機，斜板區進氣管路、泥斗區進氣管路和排泥管均設 有控制閥門。

　　進一步的，所述斜板區設有污泥廢水回流管路，污泥廢水回流管路設有控制閥門。

　　有益效果：(1)本實用新型即可以保證酸性廢水沉淀池的正常運行，又省去人工定 期清洗的麻煩，保護沉淀池斜板不會因積泥而損壞，減少了人工清洗的工作量，提高了 沉淀系統的穩定性;(2)由于同時只是增加了閥門、沖洗管路及回流管路，在不增加運 行成本的條件下達到?jīng)_洗的效果;(3)對排泥管反沖洗一方面可以沖除泥斗上的沉積污 泥，同時也對排泥管進行清洗，保證排泥管的暢通;(4)本實用新型控制方便，可以全 自動控制。
