申請日2015.06.15

　　公開(公告)日2015.10.21

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種塔式污水處理裝置。塔式污水處理裝置包括塔體、進水管、排污管、曝氣管、篩孔板、高分子填料、出水管、風機以及三角堰，所進水管和排污管均設在塔體底部，曝氣管設在塔體內并位于進水管上方，塔體內壁設有固定環，篩孔板栓接在固定環上，篩孔板位于曝氣管上方，高分子填料放置在篩孔板上，三角堰和出水管均設在塔體的頂部，且三角堰與塔體形成蓄水槽，出水管與蓄水槽連通，塔體頂部還設有風機槽，風機槽位于三角堰上方，風機固定在風機槽內，風機通過管道與曝氣管連接。本實用新型塔式污水處理裝置成本低，溶氧率高。

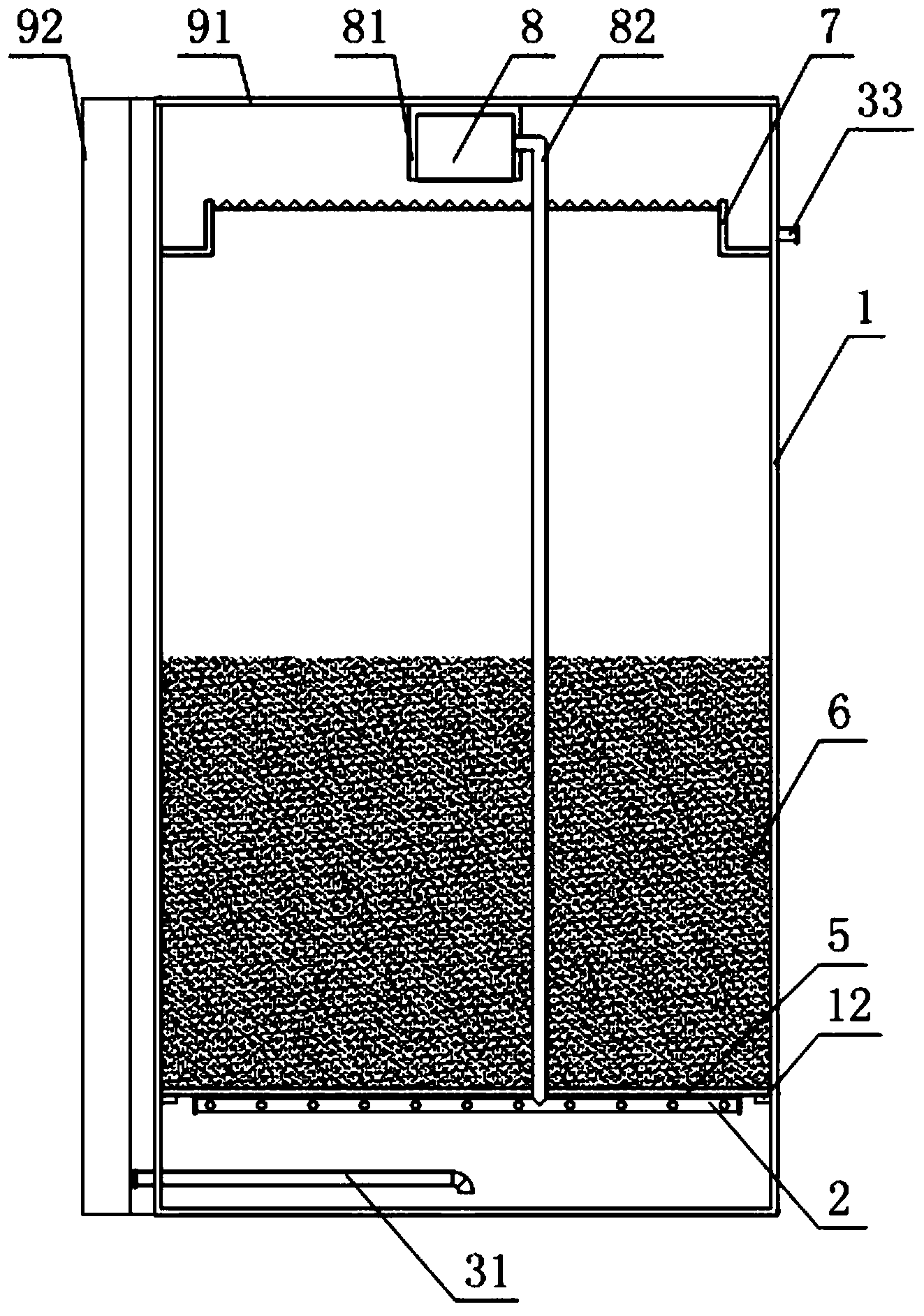

　　摘要附圖



　　權利要求書

　　1.一種塔式污水處理裝置，其特征在于：所述塔式污水處理裝置 包括塔體、進水管、排污管、曝氣管、篩孔板、高分子填料、出水管、 風機以及三角堰，所進水管和排污管均設在所述塔體底部，所述曝氣 管設在塔體內并位于進水管上方，所述塔體內壁設有固定環，所述篩 孔板栓接在所述固定環上，所述篩孔板位于所述曝氣管上方，所述高 分子填料放置在所述篩孔板上，所述三角堰和出水管均設在塔體的頂 部，且所述三角堰與塔體形成蓄水槽，所述出水管與所述蓄水槽連通， 所述塔體頂部還設有風機槽，所述風機槽位于所述三角堰上方，所述 風機固定在風機槽內，所述風機通過管道與所述曝氣管連接，所述曝 氣管包括主管和至少兩根支管，所述至少兩根支管分別固定在所述主 管的兩側，所述主管的管徑大于支管的管徑，每一支管開設有若干氣 孔，所述若干氣孔對稱分布在每一支管的兩側，同側之間的氣孔之間 間距相等。

　　2.如權利要求1所述的塔式污水處理裝置，其特征在于：所述篩 孔板的孔徑為4mm。

　　3.如權利要求1所述的塔式污水處理裝置，其特征在于：所述塔 式污水處理裝置還包括直爬梯和走道板，所述直爬梯設在塔體外壁， 所述走道板設在塔體頂部且位于風機槽上方，所述走道板與所述直爬 梯對應配合。

　　4.如權利要求1所述的塔式污水處理裝置，其特征在于：所述 塔式污水處理裝置還包括檢修孔，所述檢修孔設在塔體底部，且位于 所述篩孔板下方。

　　5.如權利要求1所述的塔式污水處理裝置，其特征在于：所述氣 孔的直徑為2mm。

　　6.如權利要求1所述的塔式污水處理裝置，其特征在于：所述同 側之間的氣孔之間間距為50mm。

　　說明書

　　塔式污水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，特別是涉及一種塔式污水處 理裝置。

　　背景技術

　　由于水資源的短缺以及環保意識的增強，中水開發與回用技術在 水處理。技術領域得到了迅速發展。中水是指污水經適當處理后， 達到一定的水質指標，滿足某種使用要求，可以進行有益使用的水， 中水具有明顯的優勢，從經濟的角度看，中水的成本最低，從環保的 角度看，污水再生利用有助于改善生態環境，實現水生態的良性循環。

　　但目前的污水處理裝置的空氣中氧的利用率較低、成本高。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種成本低、氧氣利用率高 的塔式污水處理裝置。

　　為解決上述問題，本實用新型提供一種塔式污水處理裝置，所述 塔式污水處理裝置包括塔體、進水管、排污管、曝氣管、篩孔板、高 分子填料、出水管、風機以及三角堰，所進水管和排污管均設在所述 塔體底部，所述曝氣管設在塔體內并位于進水管上方，所述塔體內壁 設有固定環，所述篩孔板栓接在所述固定環上，所述篩孔板位于所述 曝氣管上方，所述高分子填料放置在所述篩孔板上，所述三角堰和出 水管均設在塔體的頂部，且所述三角堰與塔體形成蓄水槽，所述出水 管與所述蓄水槽連通，所述塔體頂部還設有風機槽，所述風機槽位于 所述三角堰上方，所述風機固定在風機槽內，所述風機通過管道與所 述曝氣管連接，所述曝氣管包括主管和至少兩根支管，所述至少兩根 支管分別固定在所述主管的兩側，所述主管的管徑大于支管的管徑， 每一支管開設有若干氣孔，所述若干氣孔對稱分布在每一支管的兩 側，同側之間的氣孔之間間距相等。

　　進一步的，所述篩孔板的孔徑為4mm。

　　進一步的，所述塔式污水處理裝置還包括直爬梯和走道板，所述 直爬梯設在塔體外壁，所述走道板設在塔體頂部且位于風機槽上方， 所述走道板與所述直爬梯對應配合。

　　進一步的，所述塔式污水處理裝置還包括檢修孔，所述檢修孔設 在塔體底部，且位于所述篩孔板下方。

　　進一步的，所述氣孔的直徑為2mm。

　　進一步的，所述同側之間的氣孔之間間距為50mm。

　　本實用新型塔式污水處理裝置將污水排入塔底，在塔底底部利用 重力進行初步沉淀;將風機空氣排入塔體底部污水進行初次溶氧，之 后氣水混合物升流在篩孔板的作用下污水進行二次溶氧，二次溶氧后 剩余空氣再在高分子填料內進行反復切割混流，使其污水進行三次溶 氧，多次溶氧后的空氣只剩余少量的氧氣未被溶進污水中，多次溶氧 使其空氣的利用率達80%以上;溶氧量增加，促進藥劑與污水充分反 應，從而節約成本，同時設有檢修孔便于維修。
