采油污水沿程在線監測設備

發布時間:2018-4-12 21:41:12  中國污水處理工程網

  申請日2015.08.23

  公開(公告)日2017.03.01

  IPC分類號G01N33/18

  摘要

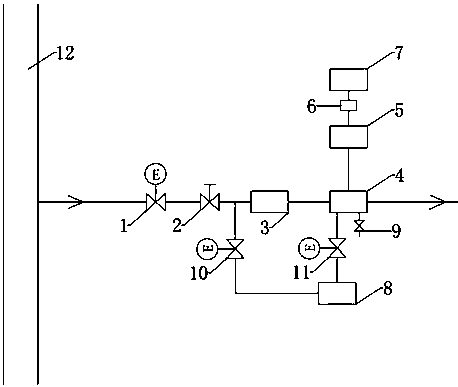

  本發明提供一種采油污水沿程在線監測設備及其使用方法,其技術方案為:樣品采集處理裝置(3)通過流量調節裝置(2)及第一電磁閥(1)連接主管線(12),吹掃清洗裝置(8)通過第二電磁閥(10)連接第一電磁閥(1)與樣品采集處理裝置(3)之間設有的下路線路上,樣品采集處理裝置(3)連接監測裝置(4),吹掃清洗裝置(8)通過第三電磁閥(11)連接監測裝置(4),在監測裝置(4)的下部線路上設有排污閥(9),上部線路連接數據處理及顯示模塊(5),數據處理及顯示模塊(5)通過數據遠傳模塊(6)連接數據接收及輔助決策模塊(7)。本發明設計合理實用,成本低廉,可實現對采油污水沿程的實時在線監測,方便對監測數據及時了解,具有較高的推廣應用價值。

  權利要求書

  1.一種采油污水沿程在線監測設備及其使用方法,其特征在于:樣品采集處理裝置(3)通過流量調節裝置(2)及第一電磁閥(1)連接主管線(12),吹掃清洗裝置(8)通過第二電磁閥(10)連接第一電磁閥(1)與樣品采集處理裝置(3)之間設有的下路線路上,樣品采集處理裝置(3)連接監測裝置(4),吹掃清洗裝置(8)通過第三電磁閥(11)連接監測裝置(4),在監測裝置(4)的下部線路上設有排污閥(9),上部線路連接數據處理及顯示模塊(5),數據處理及顯示模塊(5)通過數據遠傳模塊(6)連接數據接收及輔助決策模塊(7)。

  2.根據權利要求1所述的一種采油污水沿程在線監測設備及其使用方法,其特征在于:該設備使用方法為:

  實時監測部分:本部分主要是將需要監測的水進行實時監測,該設備與需要監測的主管線12以旁通的形式連接后,打開第一電磁閥1,將水引入設備,根據現場實際調整流量調節裝置2,使管線內水的流量和壓力符合設備要求,然后水進入樣品采集處理裝置3,該裝置可以對水進行均勻化處理,最大程度的接近主管線水質,處理后的水進入監測裝置4,實現對水質相關參數的實時在線監測;

  數據顯示分析部分:監測裝置4將水監測后的數據信號通過數據線路上傳至數據處理及顯示模塊5,然后數據處理及顯示模塊5對上傳數據信號進行處理分析,形成數字信息進行顯示,同時根據數字信息形成趨勢曲線圖,數據處理及顯示模塊5形成的所有數據通過數據遠傳模塊6都可以上傳至數據接收及輔助決策模塊7,在有網絡環境的情況下,通過電腦就可以隨時查看監測數據,一旦水質監測數值超過正常設定值,數據接收及輔助決策模塊7就會發出報警信號,同時根據具體報警參數數值提供建議性解決方案,相關人員也可以根據監測數據了解整個管線的水質情況,及時對不達標水質進行處理;

  吹掃清洗部分:當監測數據與實際數據出現較大偏差時,第一電磁閥1將關閉,設備停止監測,吹掃清洗裝置8啟動,先打開第二電磁閥10,對管線內水進行吹掃,待管線內水吹掃干凈后,關閉第二電磁閥10,打開第三電磁閥11,對監測裝置4進行清洗,待清洗完成后,重新運行設備。

  說明書

  一種采油污水沿程在線監測設備及其使用方法

  技術領域:

  本發明涉及采油污水技術領域,尤其是一種采油污水沿程在線監測設備及其使用方法。

  背景技術:

  目前,部分油田原油開采已進入特高含水期,為保持地層動力,保持油田的可持續開采,必須將采出液中分離出來的含油污水進行達標處理和回注,其采出液歷經井口、計量站(接轉站)、聯合站(污水站)、注水站、配水間、注水井等油田地面生產工藝系統,最終完成采出水達標回注,據不完全統計,勝利油田日采出液量約88×104m³/d左右、回注污水總量約80×104m³/d左右、配套油/水地面管線約7000多公里,其污水取樣化驗主要分為基層單位現場化驗、廠級化驗和局級化驗三個級別,全部采用人工方式,有著人工化驗周期長、化驗結果滯后、時效性差和不能實現水質指標的連續檢測和數據上傳及不能做到沿程各節點數據的實時對比分析查找水質變差的原因等諸多弊端,因此油田現有污水監測方法亟待解決。

  發明內容

  本發明的目的是為了克服現有技術的不足,提供一種采油污水沿程在線監測設備及其使用方法,其技術方案為:樣品采集處理裝置通過流量調節裝置及第一電磁閥連接主管線,吹掃清洗裝置通過第二電磁閥連接第一電磁閥與樣品采集處理裝置之間設有的下路線路上,樣品采集處理裝置連接監測裝置,吹掃清洗裝置通過第三電磁閥連接監測裝置,在監測裝置的下部線路上設有排污閥,上部線路連接數據處理及顯示模塊,數據處理及顯示模塊通過數據遠傳模塊連接數據接收及輔助決策模塊。

  本發明的有益效果:本發明設計合理實用,成本低廉,可以實現對采油污水沿程的實時在線監測;可以將實時監測數據進行存儲、遠傳,并根據需求形成曲線圖;可以設定數據監測范圍,對超限水質進行報警,同時對報警信息進行分析并提供建議性解決方案;可以實現數據共享,方便對監測數據的及時了解,具有較高的推廣應用價值。
