申請日2015.06.15
公開(公告)日2015.10.28
IPC分類號C02F9/02
摘要
一種潲水處理利用環保設備，它的箱體內橫向固定有隔板把箱體分成聚油室和儲油室;過濾箱下面的油水孔處固定有油水管，隔板的過油孔處固定有進油管，隔板上的進油管與伸縮管密接，在過濾箱內安裝有濾渣器，在聚油室內的潲水面上漂浮有吞油浮子和加熱管，進油管與之間通過伸縮管連接，儲油室內的底部安裝有放油開關，在箱體上設有觀測窗和出水孔。潲水處理利用環保設備的結構簡潔，產業化的市場前景好、商業價值高，制造和使用都很方便，收集的潲水油沒有水分，一臺設備同時實現了固液分離和油水分離，使餐廚垃圾得到了回收而作為工業原料利用;減少了污染排放，使廚房沒有異味，保護了環境，是回收餐廚垃圾的首選設備。

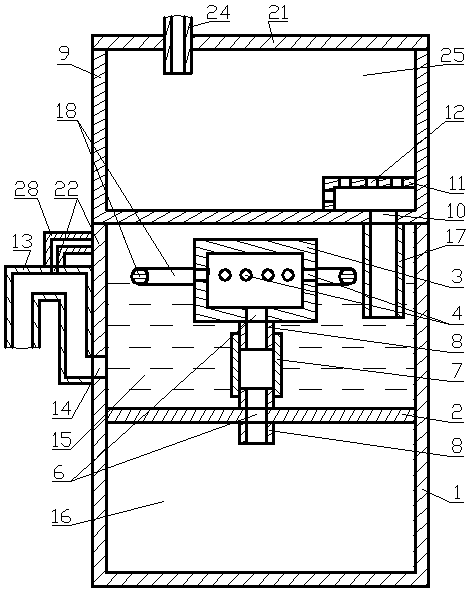

摘要附圖
權利要求書
1.一種潲水處理利用環保設備，其特征在于：所述的潲水處理利用環保設備主要包括箱體(1)、箱蓋(21)、過濾箱(9)、隔板(2)、加熱管(18)、吞油浮子(3)、進油孔(4)、吞咽孔(6)、進油管(8)、伸縮管(7)、潲水管(24)、消吸管(28)、通氣孔(22)、排水管(13)、聚油室(15)、儲油室(16)、過濾室(25)、濾渣器(11)、觀測窗(5)、加熱器、放油開關;
所述的過濾箱(9)安裝在箱體(1)的上面密封聚油室(15)的頂部，過濾箱(9)的底部的下面一面是聚油室(15)的底部，過濾箱(9)的底部的下面一面是聚油室(15)的頂部;在過濾箱(9)的底部設有油水孔(10)，在過濾箱(9)內的底部的油水孔(10)處固定有濾渣器(11)，在過濾箱(9)的底部的下面一面的油水孔(10)處固定有油水管(17)，油水管(17)的下端能夠伸入到經過過濾后的聚油室(15)內的潲水中，過濾箱(9)通過濾渣器(11)、油水孔(10)和油水管(17)與聚油室(15)相通;所述的箱體(1)內橫向固定有隔板(2)把箱體(1)分成聚油室(15)和儲油室(16)，聚油室(15)在箱體(1)內的上面部分，儲油室(16)在箱體(1)內的下面部分;隔板(2)的上面一面是聚油室(15)的底部、下面一面是儲油室(16)的頂部;在隔板(2)上有過油孔，在隔板(2)的上面或上下兩面的過油孔處固定有進油管(8)，隔板(2)上面一面的進油管(8)伸入伸縮管(7)中與伸縮管(7)密封連接;在聚油室(15)內經過過濾的潲水面上漂浮有吞油浮子(3)和加熱管(18)，加熱管(18)通過支撐固定在吞油浮子(3)上或通過彈簧固定在聚油室(15)的室壁上或固定在漂浮的浮頭上而浮于潲水面上，吞油浮子(3)上的進油管(8)伸入伸縮管(7)中與隔板(2)的上面一面的進油管(8)通過伸縮管(7)密封連接，聚油室(15)只能夠通過吞油浮子(3)上的進油孔(4)和吞咽孔(6)與進油管(8)、伸縮管(7)和隔板(2)上的吞咽孔(6)與儲油室(16)相通;
在箱體(1)上的儲油室(16)的室壁部分承受的內部壓力小或不承受內部壓力的位置設有觀測窗(5)，在儲油室(16)的底部安裝有放油開關;在箱體(1)上的聚油室(15)的室壁部分承受的內部壓力小或不承受內部壓力的位置設有觀測窗(5)，在箱體(1)上的聚油室(15)的室壁上設有出水孔(14)和通氣孔(22)，出水孔(14)低于聚油室(15)內盛裝的經過過濾后的潲水的潲水面，通氣孔(22)高于聚油室內的潲水面，在箱體(1)外面的出水孔(14)處固定有排水管(13)，排水管(13)從出水孔(14)出來后向上彎曲到排水管(13)的管內的空心部分與聚油室內的潲水面平齊時又向下彎曲，在排水管(13)向上彎曲的頂部設有通氣孔(22)，通氣孔通(22)過消吸管(28)與聚油室的室壁上的通氣孔(22)相通;
所述的過濾箱(9)的上面安裝有箱蓋(21)，在箱蓋(21)上固定有潲水管(24)，潲水管(24)穿過箱蓋(21)后，潲水管(24)的下端伸入過濾室(25)中，潲水管(24)的上端與漏斗的下斗口連接或直接與洗碗池的出水道連接;
所述的箱體(1)是底部和四周都密封成為一體的腔體，箱體(1)的上端支撐箱蓋(21)的邊緣部分，箱蓋(21)上固定有穿過箱蓋(21)的潲水管(24);箱體(1)用于容納聚油室(15)和儲油室(16)及聚油室(15)和儲油室(16)里面安裝的裝置和設備，并能夠起到隔音或減少噪音的作用;
所述的箱蓋(21)是箱體(1)上的蓋，用于密封過濾室(25)的上端部;箱蓋(21)能夠使過濾室(25)的飯粒菜渣和聚油室(15)內的潲水產生的異味和臭味不到處擴散，并能夠起到隔音或減少噪音的作用;
所述的過濾箱(9)是能夠與箱體(1)完全分開的過濾飯粒菜渣的獨立性容器，過濾箱(9)的底部有油水孔(10)，在過濾箱(9)內的底部安裝有遮擋油水孔(10)的濾渣器(11)，在過濾箱(9)的底部的下面的油水孔(10)處固定有油水管(17)，過濾箱(9)的上端支撐并密封箱蓋(21)的邊緣;從潲水管(24)進入的潲水進入過濾箱(9)時，在過濾箱(9)中濾出潲水中的水分和潲水油后存留在過濾箱(9)中的是飯粒菜渣，飯粒菜渣存積在過濾箱(9)中的過濾室(25)中;
所述的隔板(2)是密封儲油室(16)頂部和聚油室(15)底部的隔板(2)，固定在箱體(1)上密封聚油室(15)和儲油室(16);隔板(2)上設有吞咽孔(6)，在吞咽孔(6)處固定有進油管(8);隔板(2)上面一面的進油管(8)與吞油浮子(3)上的進油管(8)通過伸縮管(7)連接;
所述的過濾室(25)是過濾箱(9)內部除去濾渣器(11)遮擋的空間的部分;從潲水管(24)進入過濾室(25)的潲水中的飯粒菜渣存積在過濾室(25)中;
所述的聚油室(15)是儲存潲水和聚集潲水油的容器，聚油室(15)底部的隔板(2)上有吞咽孔(6)，隔板(2)的上面或上下兩面的吞咽孔(6)處固定有進油管(8)，吞咽孔(6)與進油管(8)相通;聚油室(15)頂部的過濾箱(9)底部的下面一面的油水孔(10)處固定有油水管(17)，油水管(17)的下端伸入到潲水中;聚油室(15)內的潲水面上漂浮有吞油浮子(3)和加熱管(18)，吞油浮子(3)底部的進油管(8)通過伸縮管(7)與隔板(2)上的進油管(8)連接;油水管(17)的下端伸入到潲水中的目的是為了讓經過過濾的潲水進入儲油室(16)內與潲水面接觸時不發生碰撞，不發生碰撞就不會產生飛濺的潲水珠，潲水面上沒有飛濺的潲水珠，吸入吞油浮子(3)內的潲水油的雜質就會少一些;從油水管(17)進入聚油室(15)內經過過濾的潲水進入到潲水面的下面，密度小于潲水的潲水油在浮力的作用下上浮而集于潲水面上;
所述的儲油室(16)是儲存潲水油的容器，儲油室(16)底部的箱體(1)上安裝有放水開關、頂部的隔板(2)上有吞咽孔(6)，儲油室(16)通過隔板(2)上的吞咽孔(6)和進油管(8)與伸縮管(7)、吞油浮子(3)貫通;在儲油室(16)內安裝有加熱器，加熱器用于加熱融化凝固的潲水油;
所述的觀測窗(5)是安裝有透明體的透視窗，分別在儲油室(16)的上部或中上部的室壁上和聚油室(15)的上部或中上部的室壁上與箱體(1)成為一體;觀測窗(5)用于觀察聚油室(15)內的潲水面和潲水面上的潲水油是否凝固，以及觀察儲油室(16)內的潲水油的儲存高度和潲水油是否凝固;
為了防止潲水油泄露，所述的儲油室(16)上部或中上部的室壁上的觀測窗(5)的窗架或窗體采用鑲嵌的方式鑲嵌在儲油室(16)的室壁部分的箱體(1)上與箱體(1)固定密封成為一體或采用襯墊密封加螺絲的方式固定在儲油室(16)的室壁部分的箱體(1)上;
為了方便觀察聚油室(15)內的工作狀況和檢修聚油室(15)內的裝置和設備，所述的聚油室(15)上部或中上部的室壁部分的箱體(1)上的觀測窗(5)的窗架或窗體采用襯墊密封加螺絲方式固定在聚油室(15)的室壁部分的箱體(1)上或采用襯墊密封與合頁式固定一方再加螺絲固定其它方位的方式固定在在聚油室(15)的室壁部分的箱體(1)上，安裝在箱體(1)上能夠打開或拆卸;
所述的吞油浮子(3)是漂浮在聚油室(15)內的潲水面上的浮子，吞油浮子(3)上有進油孔(4)和吞咽孔(6);在高于潲水面的吞油浮子(3)部分上設有進油孔(4)，在吞油浮子(3)的底部設有吞咽孔(6)，進油孔(4)與吞咽孔(6)相通，在吞油浮子(3)底部的外面的吞咽孔(6)處固定有進油管(8);
所述的進油孔(4)是過孔，在吞油浮子(3)露出潲水面的部分上;進油孔(4)用于把聚油室(15)內集聚的潲水油引入吞油浮子(3)內;
所述的吞咽孔(6)是過孔，分別在吞油浮子(3)的底部和隔板(2)上，吞油浮子(3)底部的吞咽孔(6)用于把進入吞油浮子(3)內的潲水油輸送到進油管(8)內，隔板(2)上的吞咽孔(6)用于把潲水油輸送到儲油室(16)內;
所述的進油管(8)是空心管，分別固定在吞油浮子(3)的底部和在隔板(2)的上面或上下兩面與吞咽孔(6)相通，吞油浮子(3)的底部的進油管(8)和隔板(2)上面的進油管(8)通過伸縮管(7)連接;進油管(8)與吞咽孔(6)和伸縮管(7)相通，用于輸送潲水油;
所述的伸縮管(7)是具有伸長和縮短功能的管道或具有彎曲功能的管道，用于連接進油管(8)和輸送潲水油;
所述的潲水管(24)是輸送管道，用于向過濾室(25)內輸送潲水;
所述的加熱管(18)是熱水循環加熱的管或電熱管，用于加熱潲水面上凝固的潲水油;
所述的加熱器是熱水循環加熱的裝置或加熱的裝置，用于加熱儲油室(16)內凝固的潲水油;
所述的濾渣器(11)是有網狀孔的濾網或有多層網狀孔的濾網組合在一起的組合濾網或有過水孔(12)的阻擋體，遮擋在過濾箱(9)的油水孔(10)的上方把飯粒菜渣攔截在過濾箱(9)內;網狀孔或過水孔(12)用于讓潲水的水分和潲水油流出;
所述的出水孔(14)是讓經過過濾和收集潲水油后的潲水經過的過孔，在聚油室(15)的中下部或下部的箱體(1)上，與排水管(13)相通;
所述的通氣孔(22)是設置在排水管(13)向上彎曲的頂部和聚油室(15)的室壁上的氣孔，通氣孔(22)能夠讓排水管(13)在排出潲水時不產生虹吸現象而把聚油室(15)內的潲水完全吸入排水管(13)中排出而控制了聚油室(15)內的潲水面的高度，通氣孔(22)還能夠把聚油室(15)內的臭氣排入排水管(13)中排出;
所述的消吸管(28)是通氣孔的管道，一端固定在排水管(13)向上彎曲的頂部的通氣孔(22)的外面、另一端固定在聚油室(15)的室壁上的通氣孔(22)的外面，連通排水管(13)向上彎曲的頂部的通氣孔(22)與聚油室(15)的室壁上的通氣孔(22);
所述的排水管(13)是排出管道，排水管(13)的進水口的一端固定在聚油室(15)下部或中下部的箱體(1)外面與出水孔(14)相通，排水管(13)用于排出經過過濾和收集潲水油后的潲水;
所述的放油開關是電動或手動的閥門;
在使用時，潲水從潲水管(24)進入到過濾箱(9)中的過濾室(25)內，潲水中的水分和潲水油從濾渣器(11)的網狀孔或過水孔(12)流出，把潲水中的飯粒菜渣留在過濾室(25)中;從網狀孔或過水孔(12)流出的過濾的潲水經過油水孔(10)、油水管(17)進入到聚油室(15)內的潲水面的下面，密度小于潲水的潲水油在浮力的作用下上浮而集于潲水面上，儲存在聚油室(15)內的潲水的潲水面在高于排水管(13)向上彎曲的最高點部分的管內的最低點時，經過過濾和收集潲水油后的潲水經過出水孔(14)再經過排水管(13)排出聚油室(15)，排出聚油室(15)的經過過濾和收集潲水油后的潲水進入下水道中再排入污水處理管道中;聚油室(15)內的潲水面上的潲水油經過進油孔(4)進入吞油浮子(3)內，再?gòu)耐逃透∽?3)底部的吞咽孔(6)、進油管(8)進入伸縮管(7)內，再經過伸縮管(7)進入隔板(2)上的進油管(8)、吞咽孔(6)而后進入儲油室(16)內儲存;在寒冷季節，先從觀測窗(5)觀察潲水面上的潲水油是否凝固，如果潲水油已經凝固則通過加熱管(18)發熱而融化凝固的潲水油，融化后的潲水油就能夠經過進油孔(4)進入吞油浮子(3)內，再?gòu)耐逃透∽?3)底部的吞咽孔(6)、進油管(8)進入伸縮管(7)內，再經過伸縮管(7)進入隔板(2)上的進油管(8)、吞咽孔(6)而后進入儲油室(16)內儲存;儲油室(16)內儲存的潲水油在出油時，先打開儲油室(16)底部的放水開關放出儲油室(16)內的潲水油沉淀后析出的水分和雜質，直到有潲水油出來才關閉放水開關;之后打開放油開關，潲水油從放油開關流入儲油器皿中 儲存或從放油開關經過輸進油管(8)道輸送到需要的地方;在寒冷季節出油時，先從觀測窗(5)觀察潲水油是否凝固，如果凝固則通過加熱器把儲油室(16)內的潲水油加熱融化后，才能夠出油;過濾箱(9)內的過濾室(25)中的飯粒菜渣沉淀堆積滿后，打開箱蓋(21)，把過濾箱(9)從聚油室(15)的上面取下來，把過濾箱(9)內的飯粒菜渣倒入離心式飯粒菜渣處理器中或擠壓式飯粒菜渣處理器中處理，經過處理后的飯粒菜渣既能夠用作燃料，又能夠用于制做工業酒精的原料;在潲水從油水管(17)中進入聚油室(15)時，聚油室(15)內的潲水面有少許的上升，聚油室(15)內的吞油浮子(3)會跟著潲水面上升，連接在吞油浮子(3)底部的進油管(8)上的伸縮管(7)被吞油浮子(3)拉動而伸長，以保證吞油浮子(3)露出潲水面的高度和進油孔(4)不被拉入潲水面下;油水管(17)中沒有潲水進入聚油室(15)時，聚油室(15)的潲水面降低到排水管(13)向上彎曲的最高點部分的管內的最高點和最低點之間的位置，吞油浮子(3)跟著下降而壓縮伸縮管(7)收縮;在潲水處理利用環保設備工作時，從聚油室(15)的觀測窗(5)觀察聚油室(15)內的潲水面上的高度和吞油浮子(3)的工作情況;從儲油室(16)的觀測窗(5)觀察儲油室(16)內的潲水油的儲存高度，做到及時出油。
2.根據權利要求1所述的潲水處理利用環保設備，其特征在于：為了減少潲水處理利用環保設備的占地面積和安裝空間，過濾室(25)、聚油室(15)、儲油室(16)采用重疊直立安裝;
為了使從儲油室(16)中放出的潲水油中沒有水分，放油開關的進油口安裝在高于儲油室(16)底部(2)cm以上的位置;
為了使回收到儲油室(16)中儲存潲水油中的水分能夠排出儲油室(16)，所述的潲水處理利用環保設備安放在支撐架上或在儲油室(16)底部安裝有支撐架，使儲油室(16)的底部高于地面，在打開放水開關時潲水油下面的水分容易從放水開關排出。
3.根據權利要求1所述的潲水處理利用環保設備，其特征在于：為了能夠控制箱體(1)內的潲水面的高度，所述的潲水面的高度在排水管(13)向上彎曲的最高點部分的管內的最高點和最低點之間;
為了降低成本，在聚油室(15)部分的箱體(1)上有或沒有觀測窗(5)，在儲油室(16)部分的箱體(1)上有或沒有觀測窗(5)。
4.根據權利要求1所述的潲水處理利用環保設備，其特征在于：為了把經過過濾和收集了潲水油的剩水輸送到下水道中，排水管(13)的出水口的一端與下水管道連接或伸入到下水管道中;
為了方便箱蓋(21)打開和關閉，潲水管(24)固定在箱蓋(21)上或固定安裝在過濾室(25)上面部分的箱體(1)上，固定在過濾室(25)上面部分的箱體(1)上的潲水管(24)的下端口也固定在過濾箱(9)的上面或上方。
5.根據權利要求1所述的潲水處理利用環保設備，其特征在于：所述的潲水處理利用環保設備的結構簡潔，油水分離徹底，在不用化學藥劑的前提下就能夠?qū)Σ惋嫯a(chǎn)生的潲水就地進行處理，一臺設備同時實現了固液分離和油水分離，不產生二次污染，不用能源，使用成本低;產業化的市場前景好、商業價值高，制造和使用都很方便;采用潲水處理利用環保設備收集的潲水油沒有水分，并且把潲水垃圾進行了分離和分理，使餐廚垃圾得到了回收而作為工業原料利用;能對食堂、酒店、餐館的餐廚廢棄物從源頭進行食物殘?jiān)陀椭姆蛛x和收集，降低了餐飲污水中的排放量，有效降低了餐廚污水對環境的污染;減少了污染排放，并且使廚房沒有異味，保護了環境。
6.一種潲水處理利用環保設備的制造方法，其特征在于：
在制造時，箱體(1)、隔板(2)、過濾箱(9)和吞油浮子(3)采用不生銹的金屬材料或尼龍或塑料或塑膠制造，伸縮管(7)采用塑料或尼龍或橡膠制造，潲水管(24)采用不生銹的金屬材料或尼龍或塑料或塑膠制造，箱蓋(21)和排水管(13)采用金屬材料或尼龍或塑料或塑膠制造;
箱體(1)與隔板(2)制造成為一個整體，或分開制造后組合固定在一起;
過濾箱(9)制造成為能夠與箱體(1)完全分開的過濾飯粒菜渣的獨立性容器，過濾箱(9)的底部制造有油水孔(10)，在過濾箱(9)內的底部固定有遮擋油水孔(10)的濾渣器(11)，在過濾箱(9)的底部的下面的油水孔(10)處固定有油水管(17)，過濾箱(9)的上端支撐并密封箱蓋(21)的邊緣;
隔板(2)制造成為密封儲油室(16)頂部和聚油室(15)底部的隔板(2)，固定在箱體(1)上密封聚油室(15)和儲油室(16);隔板(2)上設有吞咽孔(6)，在吞咽孔(6)處固定有進油管(8);隔板(2)上面一面的進油管(8)與吞油浮子(3)上的進油管(8)通過伸縮管(7)連接;
過濾室(25)制造成為過濾箱(9)內部除去濾渣器(11)遮擋的空間的部分;
聚油室(15)制造成為儲存潲水和聚集潲水油的容器，聚油室(15)底部的隔板(2)上制造有吞咽孔(6)，隔板(2)的上面或上下兩面的吞咽孔(6)處固定有進油管(8)，吞咽孔(6)與進油管(8)相通;聚油室(15)頂部的過濾箱(9)底部的下面一面的油水孔(10)處固定有油水管(17)，油水管(17)的下端伸入到潲水中;聚油室(15)內的潲水面上漂浮有吞油浮子(3)和加熱管(18)，吞油浮子(3)底部的進油管(8)通過伸縮管(7)與隔板(2)上的進油管(8)連接;
吞油浮子(3)制造成為漂浮在聚油室(15)內的潲水面上的空心浮子，吞油浮子(3)上制造有進油孔(4)和吞咽孔(6);在高于潲水面的吞油浮子(3)部分上制造有進油孔(4)，在吞油浮子(3)的底部制造有吞咽孔(6)，進油孔(4)與吞咽孔(6)相通，在吞油浮子(3)底部的外面的吞咽孔(6)處固定有進油管(8);
儲油室(16)制造成為儲存潲水油的容器，儲油室(16)底部的箱體(1)上安裝有放水開關、頂部的隔板(2)上制造有吞咽孔(6)，儲油室(16)通過隔板(2)上的吞咽孔(6)和進油管(8)與伸縮管(7)、吞油浮子(3)貫通;在儲油室(16)內安裝有加熱器;
觀測窗(5)制造成為安裝有透明體的透視窗，分別制造在儲油室(16)的上部或中上部的室壁上和制造在聚油室(15)的上部或中上部的室壁上與箱體(1)制造成為一體;
為了防止潲水油泄露，儲油室(16)上部或中上部的室壁上的觀測窗(5)的窗架或窗體采用鑲嵌的方式鑲嵌在儲油室(16)的室壁部分的箱體(1)上與箱體(1)固定密封而制造成為一體或采用襯墊密封加螺絲的方式固定在儲油室(16)的室壁部分的箱體(1)上;
為了方便觀察聚油室(15)內的工作狀況和檢修聚油室(15)內的裝置和設備，聚油室(15)上部或中上部的室壁部分的箱體(1)上的觀測窗(5)的窗架或窗體采用襯墊密封加螺絲方式固定在聚油室(15)的室壁部分的箱體(1)上或采用襯墊密封與合頁式固定一方再加螺絲固定其它方位的方式固定在在聚油室(15)的室壁部分的箱體(1)上，安裝在箱體(1)上能夠打開或拆卸;
進油孔(4)制造成為過孔，制造在吞油浮子(3)露出潲水面的部分上;
吞咽孔(6)制造成為過孔，分別制造在吞油浮子(3)的底部和隔板(2)上;
進油管(8)制造成為空心管，分別固定在吞油浮子(3)的底部和在隔板(2)的上面或上下兩面與吞咽孔(6)相通，吞油浮子(3)的底部的進油管(8)和隔板(2)上面的進油管(8)通過伸縮管(7)連接;進油管(8)與吞咽孔(6)和伸縮管(7)相通;
伸縮管(7)制造成為具有伸長和縮短功能的管道或具有彎曲功能的管道，伸縮管(7)的兩端連接進油管(8);
加熱管(18)制造成為循環的熱水加熱的管或電熱管;
加熱器制造成為循環的熱水加熱的裝置或電阻加熱的裝置;
潲水管(24)制造成為向過濾室(25)內輸送潲水的輸送管道，固定在箱蓋(21)上或固定安裝在過濾室(25)上面部分的箱體(1)上，潲水管(24)的下端口固定在過濾箱(9)的上面或上方;
濾渣器(11)制造成為有網狀孔的濾網或制造成為有多層網狀孔的濾網組合在一起的組合濾網或制造成為有過水孔(12)的阻擋體，遮擋在過濾箱(9)的油水孔(10)的上方把飯粒菜渣攔截在過濾箱(9)內;
出水孔(14)制造成為讓經過過濾和收集潲水油后的潲水經過的過孔，制造在聚油室(15)的中下部或下部的箱體(1)上，與排水管(13)相通;
通氣孔(22)制造在排水管(13)向上彎曲的頂部和聚油室15)的室壁上高于潲水面的位置;
消吸管(28)制造成為連通排水管(13)向上彎曲的頂部的通氣孔(22)與聚油室(15)的室壁上的通氣孔(22)的管道，一端固定在排水管(13)向上彎曲的頂部的通氣孔(22)的外面、另一端固定在聚油室(15)的室壁上的通氣孔(22)的外面;
排水管(13)制造成為排出管道，排水管(13)的進水口的一端固定在聚油室(15)下部或中下部的箱體(1)外面與出水孔(14)相通;
放油開關制造成為電動或手動的閥門;
箱蓋(21)制造成為固定潲水管(24)和密封過濾箱(9)的上端的蓋;
箱體(1)制造成為底部和四周都密封成為一體的、不漏水的腔體式容器，箱體(1)的上端支撐過濾箱(9)的底部的腔殼;
過濾箱(9)安裝在箱體(1)的上面密封聚油室(15)的頂部，過濾箱(9)的底部的下面一面制造成為聚油室(15)的底部，過濾箱(9)的底部的下面一面制造成為聚油室(15)的頂部;在過濾箱(9)的底部制造有油水孔(10)，在過濾箱(9)內的底部的油水孔(10)處固定有濾渣器(11)，在過濾箱(9)的底部的下面一面的油水孔(10)處固定有油水管(17)，油水管(17)的下端能夠伸入到經過過濾后的聚油室(15)內的潲水中，過濾箱(9)通過濾渣器(11)、油水孔(10)和油水管(17)與聚油室(15)相通;箱體(1)內橫向固定有隔板(2)把箱體(1)分成聚油室(15)和儲油室(16)，聚油室(15)制造在箱體(1)內的上面部分，儲油室(16)制造在箱體(1)內的下面部分;隔板(2)的上面一面制造成為聚油室(15)的底部、下面一面制造成為儲油室(16)的頂部;在隔板(2)上制造有過油孔，在隔板(2)的上面或上下兩面的過油孔處固定有進油管(8)，隔板(2)上面一面的進油管(8)伸入伸縮管(7)中與伸縮管(7)密封連接;在聚油室(15)內經過過濾的潲水面上漂浮有吞油浮子(3)和加熱管(18)，加熱管(18)通過支撐固定在吞油浮子(3)上或通過彈簧固定在聚油室(15)的室壁上或固定在漂浮的浮頭上而浮于潲水面上，吞油浮子(3)上的進油管(8)伸入伸縮管(7)中與隔板(2)的上面一面的進油管(8)通過伸縮管(7)密封連接，聚油室(15)只能夠通過吞油浮子(3)上的進油孔(4)和吞咽孔(6)與進油管(8)、伸縮管(7)和隔板(2)上的吞咽孔(6)與儲油室(16)相通;在箱體(1)上的儲油室(16)的室壁部分承受的內部壓力小或不承受內部壓力的位置制造有觀測窗(5)，在儲油室(16)的底部安裝有放油開關;在箱體(1)上的聚油室(15)的室壁部分承受的內部壓力小或不承受內部壓力的位置制造有觀測窗(5)，在箱體(1)上的聚油室(15)的室壁上制造有出水孔(14)和通氣孔(22)，出水孔(14)制造在低于聚油室(15)內盛裝的經過過濾后的潲水的潲水面的位置，通氣孔(22)制造在高于聚油室(15)內的潲水面的位置，在箱體(1)外面的出水孔(14)處固定有排水管(13)，排水管(13)制造成為從出水孔出來后向上彎曲到排水管(13)的管內的空心部分與聚油室內的潲水面平齊時又向下彎曲，在排水管(13)向上彎曲的頂部制造有通氣孔(22)，通氣孔通(22)過消吸管(28)與聚油室(15)的室壁上的通氣孔(22)相通;在箱體(1)上蓋有箱蓋(21)，在箱蓋(21)上固定有潲水管(24)，潲水管(24)穿過箱蓋(21)后，潲水管(24)的下端伸入到過濾箱(9)內的過濾室(25)的上面部分，潲水管(24)的上端與漏斗的下斗口連接或直接與洗碗池的出水孔(14)連接。
說明書
潲水處理利用環保設備
技術領域
本發明涉及一種用于自動分離潲水中的各種成分并回收潲水油和飯粒菜渣的潲水處理利用環保設備。
背景技術
傳統的潲水油回收是采用在地上挖坑集油法，把潲水存積到坑池中，用瓢舀取。致使潲水油就變成了地溝油，及不衛生;而且地溝油中含的雜質特別多。
發明內容
本發明涉的目的是為了提供一種能夠自動分離潲水中的各種成分、并且能夠自動收集潲水油和回收潲水中的飯粒菜渣的潲水處理利用環保設備的制造及其方法。
為實現上述目的，本發明所述的潲水處理利用環保設備主要包括箱體、箱蓋、過濾箱、隔板、加熱管、吞油浮子、進油孔、吞咽孔、進油管、伸縮管、潲水管、消吸管、通氣孔、排水管、聚油室、儲油室、過濾室、濾渣器、觀測窗、加熱器、放油開關。
所述的過濾箱安裝在箱體的上面密封聚油室的頂部，過濾箱的底部的下面一面是聚油室的底部，過濾箱的底部的下面一面是聚油室的頂部;在過濾箱的底部設有油水孔，在過濾箱內的底部的油水孔處固定有濾渣器，在過濾箱的底部的下面一面的油水孔處固定有油水管，油水管的下端能夠伸入到經過過濾后的聚油室內的潲水中，過濾箱通過濾渣器、油水孔和油水管與聚油室相通。所述的箱體內橫向固定有隔板把箱體分成聚油室和儲油室，聚油室在箱體內的上面部分，儲油室在箱體內的下面部分;隔板的上面一面是聚油室的底部、下面一面是儲油室的頂部;在隔板上有過油孔，在隔板的上面或上下兩面的過油孔處固定有進油管，隔板上面一面的進油管伸入伸縮管中與伸縮管密封連接;在聚油室內經過過濾的潲水面上漂浮有吞油浮子和加熱管，加熱管通過支撐固定在吞油浮子上或通過彈簧固定在聚油室的室壁上或固定在漂浮的浮頭上而浮于潲水面上，吞油浮子上的進油管伸入伸縮管中與隔板的上面一面的進油管通過伸縮管密封連接，聚油室只能夠通過吞油浮子上的進油孔和吞咽孔與進油管、伸縮管和隔板上的吞咽孔與儲油室相通。
在箱體上的儲油室的室壁部分承受的內部壓力小或不承受內部壓力的位置設有觀測窗，在儲油室的底部安裝有放油開關;在箱體上的聚油室的室壁部分承受的內部壓力小或不承受內部壓力的位置設有觀測窗，在箱體上的聚油室的室壁上設有出水孔和通氣孔，出水孔低于聚油室內盛裝的經過過濾后的潲水的潲水面，通氣孔高于聚油室內的潲水面，在箱體外面的出水孔處固定有排水管，排水管從出水孔出來后向上彎曲到排水管的管內的空心部分與聚油室內的潲水面平齊時又向下彎曲，在排水管向上彎曲的頂部設有通氣孔，通氣孔通過消吸管與聚油室的室壁上的通氣孔相通。
所述的過濾箱的上面安裝有箱蓋，在箱蓋上固定有潲水管，潲水管穿過箱蓋后，潲水管的下端伸入過濾室中，潲水管的上端與漏斗的下斗口連接或直接與洗碗池的出水道連接。
所述的箱體是底部和四周都密封成為一體的腔體，箱體的上端支撐箱蓋的邊緣部分，箱蓋上固定有穿過箱蓋的潲水管;箱體用于容納聚油室和儲油室及聚油室和儲油室里面安裝的裝置和設備，并能夠起到隔音或減少噪音的作用。
所述的箱蓋是箱體上的蓋，用于密封過濾室的上端部;箱蓋能夠使過濾室的飯粒菜渣和聚油室內的潲水產生的異味和臭味不到處擴散，并能夠起到隔音或減少噪音的作用。
所述的過濾箱是能夠與箱體完全分開的過濾飯粒菜渣的獨立性容器，過濾箱的底部有油水孔，在過濾箱內的底部安裝有遮擋油水孔的濾渣器，在過濾箱的底部的下面的油水孔處固定有油水管，過濾箱的上端支撐并密封箱蓋的邊緣;從潲水管進入的潲水進入過濾箱時，在過濾箱中濾出潲水中的水分和潲水油后存留在過濾箱中的是飯粒菜渣，飯粒菜渣存積在過濾箱中的過濾室中。
所述的隔板是密封儲油室頂部和聚油室底部的隔板，固定在箱體上密封聚油室和儲油室;隔板上設有吞咽孔，在吞咽孔處固定有進油管;隔板上面一面的進油管與吞油浮子上的進油管通過伸縮管連接。
所述的過濾室是過濾箱內部除去濾渣器遮擋的空間的部分;從潲水管進入過濾室的潲水中的飯粒菜渣存積在過濾室中。
所述的聚油室是儲存潲水和聚集潲水油的容器，聚油室底部的隔板上有吞咽孔，隔板的上面或上下兩面的吞咽孔處固定有進油管，吞咽孔與進油管相通;聚油室頂部的過濾箱底部的下面一面的油水孔處固定有油水管，油水管的下端伸入到潲水中;聚油室內的潲水面上漂浮有吞油浮子和加熱管，吞油浮子底部的進油管通過伸縮管與隔板上的進油管連接。油水管的下端伸入到潲水中的目的是為了讓經過過濾的潲水進入儲油室內與潲水面接觸時不發生碰撞，不發生碰撞就不會產生飛濺的潲水珠，潲水面上沒有飛濺的潲水珠，吸入吞油浮子內的潲水油的雜質就會少一些。從油水管進入聚油室內經過過濾的潲水進入到潲水面的下面，密度小于潲水的潲水油在浮力的作用下上浮而集于潲水面上。
所述的儲油室是儲存潲水油的容器，儲油室底部的箱體上安裝有放水開關、頂部的隔板上有吞咽孔，儲油室通過隔板上的吞咽孔和進油管與伸縮管、吞油浮子貫通;在儲油室內安裝有加熱器，加熱器用于加熱融化凝固的潲水油。
所述的觀測窗是安裝有透明體的透視窗，分別在儲油室的上部或中上部的室壁上和聚油室的上部或中上部的室壁上與箱體成為一體;觀測窗用于觀察聚油室內的潲水面和潲水面上的潲水油是否凝固，以及觀察儲油室內的潲水油的儲存高度和潲水油是否凝固。
為了防止潲水油泄露，所述的儲油室上部或中上部的室壁上的觀測窗的窗架或窗體采用鑲嵌的方式鑲嵌在儲油室的室壁部分的箱體上與箱體固定密封成為一體或采用襯墊密封加螺絲的方式固定在儲油室的室壁部分的箱體上。
為了方便觀察聚油室內的工作狀況和檢修聚油室內的裝置和設備，所述的聚油室上部或中上部的室壁部分的箱體上的觀測窗的窗架或窗體采用襯墊密封加螺絲方式固定在聚油室的室壁部分的箱體上或采用襯墊密封與合頁式固定一方再加螺絲固定其它方位的方式固定在在聚油室的室壁部分的箱體上，安裝在箱體上能夠打開或拆卸。
所述的吞油浮子是漂浮在聚油室內的潲水面上的浮子，吞油浮子上有進油孔和吞咽孔;在高于潲水面的吞油浮子部分上設有進油孔，在吞油浮子的底部設有吞咽孔，進油孔與吞咽孔相通，在吞油浮子底部的外面的吞咽孔處固定有進油管。
所述的進油孔是過孔，在吞油浮子露出潲水面的部分上;進油孔用于把聚油室內集聚的潲水油引入吞油浮子內。
所述的吞咽孔是過孔，分別在吞油浮子的底部和隔板上，吞油浮子底部的吞咽孔用于把進入吞油浮子內的潲水油輸送到進油管內，隔板上的吞咽孔用于把潲水油輸送到儲油室內。
所述的進油管是空心管，分別固定在吞油浮子的底部和在隔板的上面或上下兩面與吞咽孔相通，吞油浮子的底部的進油管和隔板上面的進油管通過伸縮管連接;進油管與吞咽孔和伸縮管相通，用于輸送潲水油。
所述的伸縮管是具有伸長和縮短功能的管道或具有彎曲功能的管道，用于連接進油管和輸送潲水油。
所述的潲水管是輸送管道，用于向過濾室內輸送潲水。
所述的加熱管是熱水循環加熱的管或電熱管，用于加熱潲水面上凝固的潲水油。
所述的加熱器是熱水循環加熱的裝置或加熱的裝置，用于加熱儲油室內凝固的潲水油。
所述的濾渣器是有網狀孔的濾網或有多層網狀孔的濾網組合在一起的組合濾網或有過水孔的阻擋體，遮擋在過濾箱的油水孔的上方把飯粒菜渣攔截在過濾箱內;網狀孔或過水孔用于讓潲水的水分和潲水油流出。
所述的出水孔是讓經過過濾和收集潲水油后的潲水經過的過孔，在聚油室的中下部或下部的箱體上，與排水管相通。
所述的通氣孔是設置在排水管向上彎曲的頂部和聚油室的室壁上的氣孔，通氣孔能夠讓排水管在排出潲水時不產生虹吸現象而把聚油室內的潲水完全吸入排水管中排出而控制了聚油室內的潲水面的高度，通氣孔還能夠把聚油室內的臭氣排入排水管中排出。
所述的消吸管是通氣孔的管道，一端固定在排水管向上彎曲的頂部的通氣孔的外面、另一端固定在聚油室的室壁上的通氣孔的外面，連通排水管向上彎曲的頂部的通氣孔與聚油室的室壁上的通氣孔。
所述的排水管是排出管道，排水管的進水口的一端固定在聚油室下部或中下部的箱體外面與出水孔相通，排水管用于排出經過過濾和收集潲水油后的潲水。
所述的放油開關是電動或手動的閥門。
在使用時，潲水從潲水管進入到過濾箱中的過濾室內，潲水中的水分和潲水油從濾渣器的網狀孔或過水孔流出，把潲水中的飯粒菜渣留在過濾室中。從網狀孔或過水孔流出的過濾的潲水經過油水孔、油水管進入到聚油室內的潲水面的下面，密度小于潲水的潲水油在浮力的作用下上浮而集于潲水面上，儲存在聚油室內的潲水的潲水面在高于排水管向上彎曲的最高點部分的管內的最低點時，經過過濾和收集潲水油后的潲水經過出水孔再經過排水管排出聚油室，排出聚油室的經過過濾和收集潲水油后的潲水進入下水道中再排入污水處理管道中。聚油室內的潲水面上的潲水油經過進油孔進入吞油浮子內，再?gòu)耐逃透∽拥撞康耐萄士�、進油管進入伸縮管內，再經過伸縮管進入隔板上的進油管、吞咽孔而后進入儲油室內儲存。在寒冷季節，先從觀測窗觀察潲水面上的潲水油是否凝固，如果潲水油已經凝固則通過加熱管發熱而融化凝固的潲水油，融化后的潲水油就能夠經過進油孔進入吞油浮子內，再?gòu)耐逃透∽拥撞康耐萄士�、進油管進入伸縮管內，再經過伸縮管進入隔板上的進油管、吞咽孔而后進入儲油室內儲存。儲油室內儲存的潲水油在出油時，先打開儲油室底部的放水開關放出儲油室內的潲水油沉淀后析出的水分和雜質，直到有潲水油出來才關閉放水開關;之后打開放油開關，潲水油從放油開關流入儲油器皿中 儲存或從放油開關經過輸進油管道輸送到需要的地方。在寒冷季節出油時，先從觀測窗觀察潲水油是否凝固，如果凝固則通過加熱器把儲油室內的潲水油加熱融化后，才能夠出油。過濾箱內的過濾室中的飯粒菜渣沉淀堆積滿后，打開箱蓋，把過濾箱從聚油室的上面取下來，把過濾箱內的飯粒菜渣倒入離心式飯粒菜渣處理器中或擠壓式飯粒菜渣處理器中處理，經過處理后的飯粒菜渣既能夠用作燃料，又能夠用于制做工業酒精的原料。在潲水從油水管中進入聚油室時，聚油室內的潲水面有少許的上升，聚油室內的吞油浮子會跟著潲水面上升，連接在吞油浮子底部的進油管上的伸縮管被吞油浮子拉動而伸長，以保證吞油浮子露出潲水面的高度和進油孔不被拉入潲水面下;油水管中沒有潲水進入聚油室時，聚油室的潲水面降低到排水管向上彎曲的最高點部分的管內的最高點和最低點之間的位置，吞油浮子跟著下降而壓縮伸縮管收縮。在潲水處理利用環保設備工作時，從聚油室的觀測窗觀察聚油室內的潲水面上的高度和吞油浮子的工作情況;從儲油室的觀測窗觀察儲油室內的潲水油的儲存高度，做到及時出油。
為了減少潲水處理利用環保設備的占地面積和安裝空間，過濾室、聚油室、儲油室采用重疊直立安裝。
為了使從儲油室中放出的潲水油中沒有水分，放油開關的進油口安裝在高于儲油室底部2cm以上的位置。
為了使回收到儲油室中儲存潲水油中的水分能夠排出儲油室，所述的潲水處理利用環保設備安放在支撐架上或在儲油室底部安裝有支撐架，使儲油室的底部高于地面，在打開放水開關時潲水油下面的水分容易從放水開關排出。
為了能夠控制箱體內的潲水面的高度，所述的潲水面的高度在排水管向上彎曲的最高點部分的管內的最高點和最低點之間。
為了降低成本，在聚油室部分的箱體上有或沒有觀測窗，在儲油室部分的箱體上有或沒有觀測窗。
為了把經過過濾和收集了潲水油的剩水輸送到下水道中，排水管的出水口的一端與下水管道連接或伸入到下水管道中。
為了方便箱蓋打開和關閉，潲水管固定在箱蓋上或固定安裝在過濾室上面部分的箱體上，固定在過濾室上面部分的箱體上的潲水管的下端口也固定在過濾箱的上面或上方。
一種潲水處理利用環保設備的制造方法，其特征在于：
在制造時，箱體、隔板、過濾箱和吞油浮子采用不生銹的金屬材料或尼龍或塑料或塑膠制造，伸縮管采用塑料或尼龍或橡膠制造，潲水管采用不生銹的金屬材料或尼龍或塑料或塑膠制造，箱蓋和排水管采用金屬材料或尼龍或塑料或塑膠制造。
所述的箱體與隔板制造成為一個整體，或分開制造后組合固定在一起。
所述的過濾箱制造成為能夠與箱體完全分開的過濾飯粒菜渣的獨立性容器，過濾箱的底部制造有油水孔，在過濾箱內的底部固定有遮擋油水孔的濾渣器，在過濾箱的底部的下面的油水孔處固定有油水管，過濾箱的上端支撐并密封箱蓋的邊緣。
所述的隔板制造成為密封儲油室頂部和聚油室底部的隔板，固定在箱體上密封聚油室和儲油室;隔板上設有吞咽孔，在吞咽孔處固定有進油管;隔板上面一面的進油管與吞油浮子上的進油管通過伸縮管連接。
過濾室制造成為過濾箱內部除去濾渣器遮擋的空間的部分。
聚油室制造成為儲存潲水和聚集潲水油的容器，聚油室底部的隔板上制造有吞咽孔，隔板的上面或上下兩面的吞咽孔處固定有進油管，吞咽孔與進油管相通;聚油室頂部的過濾箱底部的下面一面的油水孔處固定有油水管，油水管的下端伸入到潲水中;聚油室內的潲水面上漂浮有吞油浮子和加熱管，吞油浮子底部的進油管通過伸縮管與隔板上的進油管連接。
所述的吞油浮子制造成為漂浮在聚油室內的潲水面上的空心浮子，吞油浮子上制造有進油孔和吞咽孔;在高于潲水面的吞油浮子部分上制造有進油孔，在吞油浮子的底部制造有吞咽孔，進油孔與吞咽孔相通，在吞油浮子底部的外面的吞咽孔處固定有進油管。
儲油室制造成為儲存潲水油的容器，儲油室底部的箱體上安裝有放水開關、頂部的隔板上制造有吞咽孔，儲油室通過隔板上的吞咽孔和進油管與伸縮管、吞油浮子貫通;在儲油室內安裝有加熱器。
觀測窗制造成為安裝有透明體的透視窗，分別制造在儲油室的上部或中上部的室壁上和制造在聚油室的上部或中上部的室壁上與箱體制造成為一體。
為了防止潲水油泄露，儲油室上部或中上部的室壁上的觀測窗的窗架或窗體采用鑲嵌的方式鑲嵌在儲油室的室壁部分的箱體上與箱體固定密封而制造成為一體或采用襯墊密封加螺絲的方式固定在儲油室的室壁部分的箱體上。
為了方便觀察聚油室內的工作狀況和檢修聚油室內的裝置和設備，聚油室上部或中上部的室壁部分的箱體上的觀測窗的窗架或窗體采用襯墊密封加螺絲方式固定在聚油室的室壁部分的箱體上或采用襯墊密封與合頁式固定一方再加螺絲固定其它方位的方式固定在在聚油室的室壁部分的箱體上，安裝在箱體上能夠打開或拆卸。
所述的進油孔制造成為過孔，制造在吞油浮子露出潲水面的部分上。
所述的吞咽孔制造成為過孔，分別制造在吞油浮子的底部和隔板上。
所述的進油管制造成為空心管，分別固定在吞油浮子的底部和在隔板的上面或上下兩面與吞咽孔相通，吞油浮子的底部的進油管和隔板上面的進油管通過伸縮管連接;進油管與吞咽孔和伸縮管相通。
所述的伸縮管制造成為具有伸長和縮短功能的管道或具有彎曲功能的管道，伸縮管的兩端連接進油管。
加熱管制造成為循環的熱水加熱的管或電熱管。
加熱器制造成為循環的熱水加熱的裝置或電阻加熱的裝置。
所述的潲水管制造成為向過濾室內輸送潲水的輸送管道，固定在箱蓋上或固定安裝在過濾室上面部分的箱體上，潲水管的下端口固定在過濾箱的上面或上方。
濾渣器制造成為有網狀孔的濾網或制造成為有多層網狀孔的濾網組合在一起的組合濾網或制造成為有過水孔的阻擋體，遮擋在過濾箱的油水孔的上方把飯粒菜渣攔截在過濾箱內。
所述的出水孔制造成為讓經過過濾和收集潲水油后的潲水經過的過孔，制造在聚油室的中下部或下部的箱體上，與排水管相通。
通氣孔制造在排水管向上彎曲的頂部和聚油室的室壁上高于潲水面的位置。
消吸管制造成為連通排水管向上彎曲的頂部的通氣孔與聚油室的室壁上的通氣孔的管道，一端固定在排水管向上彎曲的頂部的通氣孔的外面、另一端固定在聚油室的室壁上的通氣孔的外面。
所述的排水管制造成為排出管道，排水管的進水口的一端固定在聚油室下部或中下部的箱體外面與出水孔相通。
放油開關制造成為電動或手動的閥門。
所述的箱蓋制造成為固定潲水管和密封過濾箱的上端的蓋。
所述的箱體制造成為底部和四周都密封成為一體的、不漏水的腔體式容器，箱體的上端支撐過濾箱的底部的腔殼。
所述的過濾箱安裝在箱體的上面密封聚油室的頂部，過濾箱的底部的下面一面制造成為聚油室的底部，過濾箱的底部的下面一面制造成為聚油室的頂部;在過濾箱的底部制造有油水孔，在過濾箱內的底部的油水孔處固定有濾渣器，在過濾箱的底部的下面一面的油水孔處固定有油水管，油水管的下端能夠伸入到經過過濾后的聚油室內的潲水中，過濾箱通過濾渣器、油水孔和油水管與聚油室相通。所述的箱體內橫向固定有隔板把箱體分成聚油室和儲油室，聚油室制造在箱體內的上面部分，儲油室制造在箱體內的下面部分;隔板的上面一面制造成為聚油室的底部、下面一面制造成為儲油室的頂部;在隔板上制造有過油孔，在隔板的上面或上下兩面的過油孔處固定有進油管，隔板上面一面的進油管伸入伸縮管中與伸縮管密封連接;在聚油室內經過過濾的潲水面上漂浮有吞油浮子和加熱管，加熱管通過支撐固定在吞油浮子上或通過彈簧固定在聚油室的室壁上或固定在漂浮的浮頭上而浮于潲水面上，吞油浮子上的進油管伸入伸縮管中與隔板的上面一面的進油管通過伸縮管密封連接，聚油室只能夠通過吞油浮子上的進油孔和吞咽孔與進油管、伸縮管和隔板上的吞咽孔與儲油室相通;在箱體上的儲油室的室壁部分承受的內部壓力小或不承受內部壓力的位置制造有觀測窗，在儲油室的底部安裝有放油開關;在箱體上的聚油室的室壁部分承受的內部壓力小或不承受內部壓力的位置制造有觀測窗，在箱體上的聚油室的室壁上制造有出水孔和通氣孔，出水孔制造在低于聚油室內盛裝的經過過濾后的潲水的潲水面的位置，通氣孔制造在高于聚油室內的潲水面的位置，在箱體外面的出水孔處固定有排水管，排水管制造成為從出水孔出來后向上彎曲到排水管的管內的空心部分與聚油室內的潲水面平齊時又向下彎曲，在排水管向上彎曲的頂部制造有通氣孔，通氣孔通過消吸管與聚油室的室壁上的通氣孔相通。在箱體上蓋有箱蓋，在箱蓋上固定有潲水管，潲水管穿過箱蓋后，潲水管的下端伸入到過濾箱內的過濾室的上面部分，潲水管的上端與漏斗的下斗口連接或直接與洗碗池的出水孔連接。
本發明潲水處理利用環保設備的結構簡潔，油水分離徹底，在不用化學藥劑的前提下就能夠?qū)Σ惋嫯a(chǎn)生的潲水就地進行處理，一臺設備同時實現了固液分離和油水分離，不產生二次污染，不用能源，使用成本低;產業化的市場前景好、商業價值高，制造和使用都很方便。采用潲水處理利用環保設備收集的潲水油沒有水分，并且把潲水垃圾進行了分離和分理，使餐廚垃圾得到了回收而作為工業原料利用;能對食堂、酒店、餐館的餐廚廢棄物從源頭進行食物殘?jiān)陀椭姆蛛x和收集，降低了餐飲污水中的排放量，有效降低了餐廚污水對環境的污染;減少了污染排放，并且使廚房沒有異味，保護了環境，是回收餐廚垃圾的首選設備。
