申請日2015.07.25

　　公開(公告)日2015.11.11

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種污水處理臭氧-生物活性炭多級催化氧化塔，包括不銹鋼304材質的塔體，以及設置在塔體頂部的呼吸口，塔體內部從下向上依次設置有臭氧溶氣釋放級、臭氧催化氧化劑和生物活性炭吸附過濾級。本實用新型采取先臭氧氧化后活性炭吸附，并利用活性炭表面生長微生物的生物降解作用，完成對水中有機污染物的有效去除，它集臭氧氧化、殺菌消毒、活性炭物理吸附和微生物生物氧化作用為一體，充分發揮各自特長，互相促進，取得了去除有機污染物的多重效應，從而達到水質深度凈化的目的。臭氧-生物活性炭多級催化氧化塔能有效降解和去除水中的有機物、農藥、藻類，去除異臭、異味、色度，去除部分重金屬、氰化物、放射性物質、氨氮等。對于生物難降解物質處理效果好、降解速度快、占地面積小、自動化程度高、無二次污染等優點，在污水處理中有著廣闊的應用前景。

　　權利要求書

　　1.污水處理臭氧-生物活性炭多級催化氧化塔，包括不銹鋼304材質的塔體(1)，以及設置在塔體(1)頂部的呼吸口(20)，其特征在于：所述的塔體(1)內部從下向上依次設置有臭氧溶氣釋放級(2)、臭氧催化氧化劑(3)和生物活性炭吸附過濾級(4)。

　　2.根據權利要求1所述的污水處理臭氧-生物活性炭多級催化氧化塔，其特征在于：所述的臭氧溶氣釋放級(2)設置有位于塔體(1)上的臭氧氣體入口(5)，所述的臭氧氣體入口(5)外部連接臭氧氣體管道，內部連接有臭氧布氣管(22);所述的臭氧布氣管(22)上安裝有臭氧溶氣釋放器(23);臭氧溶氣釋放級(2)處的塔體(1)上設置在排污口(6)、出水口(7)和第一人孔(8);所述的排污口(6)外部連接排污管，裝置清洗時使用，出水口(7)外部連接處理后廢水。

　　3.根據權利要求1所述的污水處理臭氧-生物活性炭多級催化氧化塔，其特征在于：所述的臭氧溶氣釋放器(23)為燒結陶瓷結構，利于臭氧與廢水充分溶解。

　　4.根據權利要求1所述的污水處理臭氧-生物活性炭多級催化氧化塔，其特征在于：所述的臭氧催化氧化級(3)設置有不銹鋼網孔隔板(9)，隔板(9)上放置有鮑爾環填料(11)，鮑爾環填料層高度為1000mm;所述的臭氧催化氧化級(3)同時設置有鮑爾環排料口(10)和第二人孔(12)。

　　5.根據權利要求1所述的污水處理臭氧-生物活性炭多級催化氧化塔，其特征在于：所述的生物活性炭吸附過濾級(4)包括多孔襯板(13)，所述的多孔襯板(13)上裝有濾帽(14);所述的多孔襯板(13)上放置有生物活性炭(16)，生物活性炭層高度800mm;所述的生物活性炭吸附過濾級(4)外部設置活性炭排料口(15)、第三人孔(17)、溢流口(18)和進水口(19);所述的溢流口(18)連接溢流管，進水口(19)外部連接廢水進水管道，內部連接進水布水管(21)。

　　說明書

　　污水處理臭氧-生物活性炭多級催化氧化塔

　　技術領域

　　本實用新型涉及污水處理技術領域，具體為一種臭氧催化氧化與生物活性碳技術相結合的塔式多級污水處理裝置。

　　背景技術

　　隨著工業的迅猛發展,產生的工業廢水數量逐年增加,成分也越來越復雜。許多工業廢水都具有有機物濃度高,生物降解性差,甚至有生物毒性等特點。對于這些廢水,通過使用傳統工藝組合進行處理,雖然投入了大量的物力和財力,但是仍會對生化處理工藝系統產生高負荷沖擊,從而使出水水質不穩定,難以滿足設計要求。

　　臭氧催化氧化法作為生物處理前的預處理或有效的廢水深度處理手段之一,在工業廢水中的應用已有很長的歷史。單一臭氧處理工藝主要存在臭氧利用率低、氧化能力不足等缺陷;當水中含有溴化物(Br)時，臭氧氧化將會生成溴酸根(Br()一)及溴代三鹵甲烷(Br-THM)等有害副產物，對人體健康有很大的影響;傳統的臭氧反應塔尾氣外排也易造成二次污染。

　　活性炭是一種經特殊處理的碳，具有很強的“物理吸附”與“化學吸附”功能。能夠吸附水中濃度較低、其它方法難以去除的物質，還可以去除水中的濁度、嗅味、色度，而且能夠有效地吸附合成洗滌劑、陰離子表面活性劑等活性物質;使有機物吸附脫毒，避免臭氧尾氣外排�；钚蕴窟�具有催化作用，催化氧化臭氧為羥基自由基，最終生成氧氣，增加水中的溶解氧(DO)的濃度。同時，由于臭氧供氧充分，炭床中大量生長繁殖好氧菌，在炭床中形成生物膜，該生物膜具有生物氧化降解和生物吸附的雙重作用，活性炭附著的硝化菌還可以轉化水中的氨氮化合物，降低水中NH3-N的濃度。

　　如何使臭氧催化氧化與生物活性碳工藝結合，充分發揮臭氧氧化的作用，強化傳質，提高臭氧的利用效率，使之裝置化、小型化是目前污水處理的一個重要方向。

　　發明內容

　　為了克服現有單一臭氧氧化技術中的不足，本實用新型提供了一種采用臭氧催化氧化和生物活性炭濾池聯用的方法，將臭氧化學氧化、臭氧滅菌消毒、活性炭物理化學吸附和生物氧化降解四種技術合為一體，對于生物難降解污水具有處理效果好、降解速度快、占地面積小、自動化程度高、無二次污染等優點的污水處理臭氧-生物活性炭多級催化氧化塔。

　　本實用新型的目的是這樣實現的：

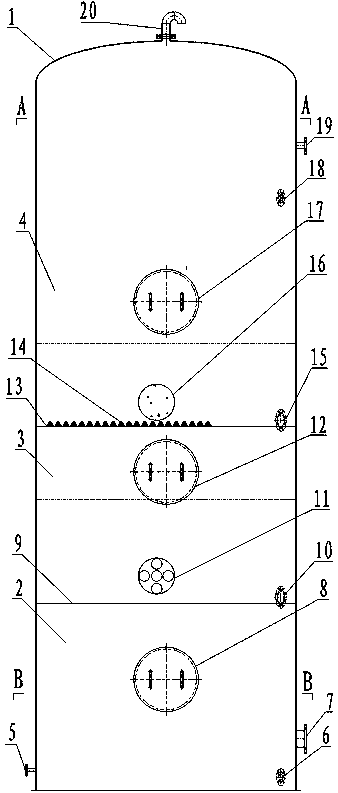

　　污水處理臭氧-生物活性炭多級催化氧化塔，包括不銹鋼304材質的塔體1，以及設置在塔體1頂部的呼吸口20，其特征在于：所述的塔體1內部從下向上依次設置有臭氧溶氣釋放級2、臭氧催化氧化劑3和生物活性炭吸附過濾級4;

　　所述的臭氧溶氣釋放級2設置有位于塔體1上的臭氧氣體入口5，所述的臭氧氣體入口5外部連接臭氧氣體管道，內部連接有臭氧布氣管22;所述的臭氧布氣管22上安裝有臭氧溶氣釋放器23;臭氧溶氣釋放級2處的塔體1上設置在排污口6、出水口7和第一人孔8;所述的排污口6外部連接排污管，裝置清洗時使用，出水口7外部連接處理后廢水;第一人孔8，安裝檢修時使用;

　　所述的臭氧溶氣釋放器23為燒結陶瓷結構，利于臭氧與廢水充分溶解;

　　所述的臭氧催化氧化級3設置有不銹鋼網孔隔板9，隔板9上放置有鮑爾環填料11，鮑爾環填料層高度為1000mm;所述的臭氧催化氧化級3同時設置有鮑爾環排料口10和第二人孔12;

　　所述的生物活性炭吸附過濾級4包括多孔襯板13，所述的多孔襯板13上裝有濾帽14;所述的多孔襯板13上放置有生物活性炭16，生物活性炭層高度800mm;所述的生物活性炭吸附過濾級4外部設置活性炭排料口15、第三人孔17、溢流口18和進水口19;所述的溢流口18連接溢流管，進水口19外部連接廢水進水管道，內部連接進水布水管21。

　　積極有益效果：本實用新型采取先臭氧氧化后活性炭吸附，并利用活性炭表面生長微生物的生物降解作用，完成對水中有機污染物的有效去除，它集臭氧氧化、殺菌消毒、活性炭物理吸附和微生物生物氧化作用為一體，充分發揮各自特長，互相促進，取得了去除有機污染物的多重效應，從而達到水質深度凈化的目的。臭氧-生物活性炭多級催化氧化塔能有效降解和去除水中的有機物、農藥、藻類，去除異臭、異味、色度，去除部分重金屬、氰化物、放射性物質、氨氮等。對于生物難降解物質處理效果好、降解速度快、占地面積小、自動化程度高、無二次污染等優點，在污水處理中有著廣闊的應用前景。
