申請日2015.08.21

　　公開(公告)日2015.11.04

　　IPC分類號B01D36/04; F24H1/00; F22D1/00; C02F9/00

　　摘要

　　一種鍋爐廢水處理再利用裝置，包括儲水室、換熱裝置、加熱水箱、第一過濾室、第二過濾室、第三過濾室、漂白室、滅菌室，所述的儲水室左下端通過連接管連接鍋爐排水口，所述的儲水室上端裝置換熱裝置，所述的不銹鋼沖孔濾板下端為沉淀水池，所述的儲水室右上端通過連接管連接第一過濾室，所述的第一過濾室通過連接管連接第二過濾室，所述的第二過濾室通過連接管連接微型水泵，所述的微型水泵另一端通過連接管連接第三過濾室，所述的第三過濾室通過連接管連接漂白室，所述的漂白室通過連接管連接滅菌室，所述的滅菌室左下端裝置排水管。本發明既可以有效的凈化鍋爐廢水，減少環境污染，還可以充分利用廢水中的熱能，節能環保。

　　權利要求書

　　1.一種鍋爐廢水處理再利用裝置，包括儲水室、換熱裝置、加熱水箱、第一過濾室、第二過濾室、第三過濾室、漂白室、滅菌室，其特征在于：所述的儲水室左下端通過連接管連接鍋爐排水口，所述的儲水室上端裝置換熱裝置，所述的換熱裝置上端裝置加熱水箱，所述的儲水室內部下端裝置不銹鋼沖孔濾板，所述的不銹鋼沖孔濾板下端為沉淀水池，所述的儲水室右上端通過連接管連接第一過濾室，所述的第一過濾室通過連接管連接第二過濾室，所述的第二過濾室通過連接管連接微型水泵，所述的微型水泵另一端通過連接管連接第三過濾室，所述的第三過濾室通過連接管連接漂白室，所述的漂白室通過連接管連接滅菌室，所述的滅菌室左下端裝置排水管。

　　2.根據權利要求1所述的一種鍋爐廢水處理再利用裝置，其特征在于：所述第一過濾室中縱向設置三道活性炭吸附網層。

　　3.根據權利要求1所述的一種鍋爐廢水處理再利用裝置，其特征在于：所述第二過濾室內部由上向下設置不銹鋼濾網、反滲透濾網。

　　4.根據權利要求1所述的一種鍋爐廢水處理再利用裝置，其特征在于：所述第三過濾室內部設置多層微孔陶瓷過濾板，所述微孔陶瓷過濾板層數不少于8層。

　　5.根據權利要求1所述的一種鍋爐廢水處理再利用裝置，其特征在于：所述的滅菌室內部裝置紫外線照射滅菌機。

　　說明書

　　一種鍋爐廢水處理再利用裝置

　　技術領域

　　本發明涉及鍋爐廢水處理領域，特別是一種鍋爐廢水處理再利用裝置。

　　背景技術

　　鍋爐在長期運行中，水處理設備難免會老化，當設備在運作不正常時，給水的污濁密度較大，給水過程中含有一定的泥沙。然而，含有帶泥沙成分的水在鍋爐中蒸發，所沉淀出來的泥沙物質愈來愈多的情況下，導致鍋爐管道堵塞，散熱效果差，會出現鍋爐爆管的概率。鍋爐水渣的形成如果不定期排出爐外，也會堵塞爐管造成爆管事故，同時也降低了傳熱效果。目前市場上雖然存在著一些廢水處理系統，但是大多數廢水處理系統凈化效果不徹底，并且無法利用廢水中的余熱，造成了能源的浪費，因此，市場上急需一種可以有效凈化鍋爐廢水，并且可以有效利用廢水中熱能的鍋爐廢水處理再利用裝置。

　　發明內容

　　本發明的目的是提供一種鍋爐廢水處理再利用裝置，既可以有效的凈化鍋爐廢水，減少環境污染，還可以充分利用廢水中的熱能，節約能源。

　　本發明的目的可以通過以下技術方案來實現：

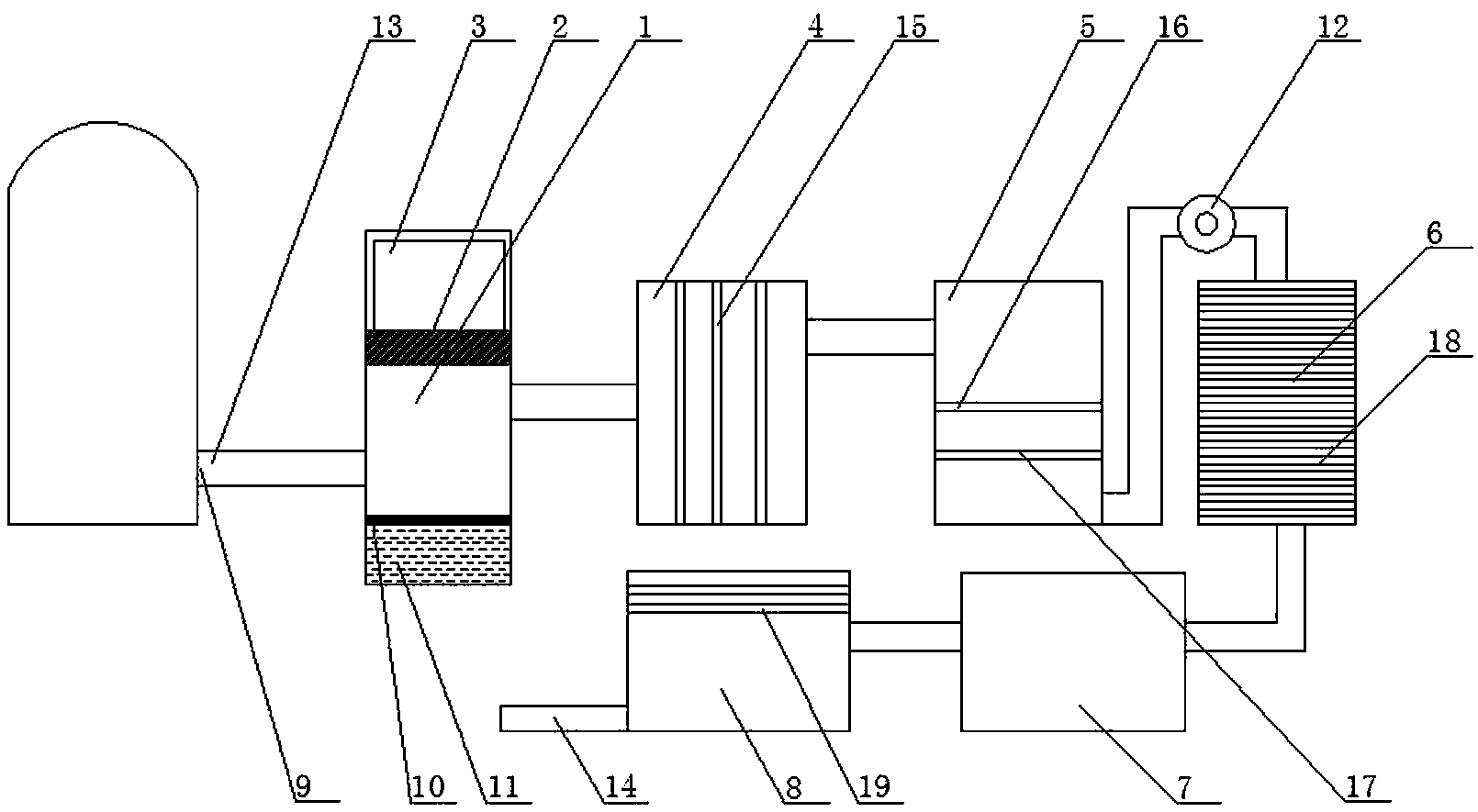

　　一種鍋爐廢水處理再利用裝置，包括儲水室、換熱裝置、加熱水箱、第一過濾室、第二過濾室、第三過濾室、漂白室、滅菌室，所述的儲水室左下端通過連接管連接鍋爐排水口，所述的儲水室上端裝置換熱裝置，所述的換熱裝置上端裝置加熱水箱，所述的儲水室內部下端裝置不銹鋼沖孔濾板，所述的不銹鋼沖孔濾板下端為沉淀水池，所述的儲水室右上端通過連接管連接第一過濾室，所述的第一過濾室通過連接管連接第二過濾室，所述的第二過濾室通過連接管連接微型水泵，所述的微型水泵另一端通過連接管連接第三過濾室，所述的第三過濾室通過連接管連接漂白室，所述的漂白室通過連接管連接滅菌室，所述的滅菌室左下端裝置排水管。

　　所述第一過濾室中縱向設置三道活性炭吸附網層。

　　所述第二過濾室內部由上向下設置不銹鋼濾網、反滲透濾網。

　　所述第三過濾室內部設置多層微孔陶瓷過濾板，所述微孔陶瓷過濾板層數不少于8層。

　　所述的滅菌室內部裝置紫外線照射滅菌機。

　　本發明的有益效果：

　　本發明的一種鍋爐廢水處理再利用裝置，內置第一過濾室、第二過濾室、第三過濾室、漂白室、滅菌室，多重過濾，可以有效的凈化鍋爐廢水中的雜質與污染物，減少環境污染，內置換熱裝置、加熱水箱，可以充分利用廢水中的熱能，節能環保，推動社會的可持續發展。
