申請日2015.07.14

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/02

　　摘要

　　本實用新型屬于污水處理技術領域提供了一種污水高效處理裝置，包括浮渣隔離池、重力沉降過濾池和離心分離裝置，所述浮渣隔離池的一側連接污水進管，所述浮渣隔離池內并列設置有三道隔離網，所述重力沉降過濾池通過水管與浮渣隔離池相連通，所述重力沉降過濾池底部設置有倒V形的過濾網，所述離心分離裝置包括轉筒以及設置于轉筒軸線上的轉動軸，所述轉筒的外圓周輪廓為微孔濾網，所述轉筒的外部包裹有外筒，所述外筒的底部兩側分別設置有凈水排口和污泥排口，所述轉動軸為空心結構，所述轉動軸的外圓周面上設置有若干螺旋葉片和漏孔，本實用新型能夠?qū)ξ鬯�進行多重處理，徹底除掉污水中的浮渣、大顆粒物和污泥。

　　權利要求書

　　1.一種污水高效處理裝置，包括浮渣隔離池、重力沉降過濾池和離心分離裝置，其特征在于，所述浮渣隔離池的一側連接污水進管，所述浮渣隔離池內并列設置有三道隔離網，所述重力沉降過濾池通過水管與浮渣隔離池相連通，所述重力沉降過濾池底部設置有倒V形的過濾網，所述離心分離裝置包括轉筒以及設置于轉筒軸線上的轉動軸，所述轉筒的外圓周輪廓為微孔濾網，所述轉筒的外部包裹有外筒，所述外筒的底部兩側分別設置有凈水排口和污泥排口，所述轉動軸為空心結構，所述轉動軸的外圓周面上設置有若干螺旋葉片和漏孔，所述轉動軸兩端均延伸出轉筒和外筒外部，所述轉動軸的一端連接有軸承座和旋轉式管接頭，所述旋轉式管接頭連接有水管且水管連接重力沉降過濾池底部，所述轉動軸的另一端連接有軸承座和大帶輪，所述大帶輪通過皮帶連接有設于驅動電機上的小帶輪。

　　2.根據權利要求1所述的一種污水高效處理裝置，其特征在于，所述隔離網用于過濾污水浮渣且隔離網上的網孔從左至右依次減小。

　　3.根據權利要求1所述的一種污水高效處理裝置，其特征在于，所述微孔濾網允許水分通過，不允許污泥通過。

　　4.根據權利要求1所述的一種污水高效處理裝置，其特征在于，所述外筒的底部呈傾斜狀且凈水排口處低于污泥排口處。

　　5.根據權利要求1所述的一種污水高效處理裝置，其特征在于，所述轉動軸穿過轉筒處通過法蘭盤固定連接。

　　6.根據權利要求1所述的一種污水高效處理裝置，其特征在于，所述螺旋葉片的旋進方向朝向污泥排口且與轉動軸之間呈150~200傾斜。

　　說明書

　　一種污水高效處理裝置

　　技術領域

　　本實用新型涉及一種污水高效處理裝置，屬于污水處理技術領域。

　　背景技術

　　在人類的生產生活中，污水的產生是難以避免的，污水的產生量已經在逐年升高，這些污水大都數都沒有進行再次利用而是被直接排放，這樣不僅污染環境，而且極大地浪費了水資源。

　　如今，雖然污水處理和再次利用已經逐漸得到人們的重視，但大都只是經過簡單的處理，比如通過沉淀池進行沉淀和進行簡單的過濾，但沉淀池的沉淀周期過長，不利于大范圍推廣，其次簡單的過濾除污效果有限，難以達到預期目標，鑒于此，有必要設計一種高效的污水處理裝置，以此來解決目前存在的問題。

　　實用新型內容

　　本實用新型要解決的技術問題是克服現有的缺陷，提供一種污水高效處理裝置，可以有效解決背景技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

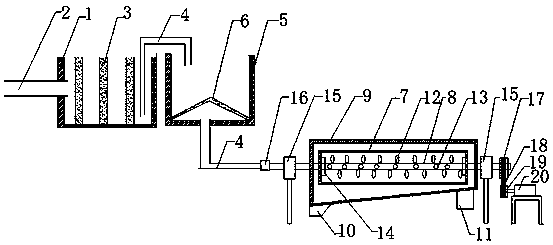

　　本實用新型提供一種污水高效處理裝置，包括浮渣隔離池、重力沉降過濾池和離心分離裝置，所述浮渣隔離池的一側連接污水進管，所述浮渣隔離池內并列設置有三道隔離網，所述重力沉降過濾池通過水管與浮渣隔離池相連通，所述重力沉降過濾池底部設置有倒V形的過濾網，所述離心分離裝置包括轉筒以及設置于轉筒軸線上的轉動軸，所述轉筒的外圓周輪廓為微孔濾網，所述轉筒的外部包裹有外筒，所述外筒的底部兩側分別設置有凈水排口和污泥排口，所述轉動軸為空心結構，所述轉動軸的外圓周面上設置有若干螺旋葉片和漏孔，所述轉動軸兩端均延伸出轉筒和外筒外部，所述轉動軸的一端連接有軸承座和旋轉式管接頭，所述旋轉式管接頭連接有水管且水管連接重力沉降過濾池底部，所述轉動軸的另一端連接有軸承座和大帶輪，所述大帶輪通過皮帶連接有設于驅動電機上的小帶輪。

　　作為本實用新型的一種優選技術方案，所述隔離網用于過濾污水浮渣且隔離網上的網孔從左至右依次減小。

　　作為本實用新型的一種優選技術方案，所述微孔濾網允許水分通過，不允許污泥通過。

　　作為本實用新型的一種優選技術方案，所述外筒的底部呈傾斜狀且凈水排口處低于污泥排口處。

　　作為本實用新型的一種優選技術方案，所述轉動軸穿過轉筒處通過法蘭盤固定連接。

　　作為本實用新型的一種優選技術方案，所述螺旋葉片的旋進方向朝向污泥排口且與轉動軸之間呈150~200傾斜。

　　本實用新型所達到的有益效果是：

　　1、通過設置浮渣隔離池且在浮渣隔離池內設置三道網孔直徑逐漸減小的隔離網，能夠有效隔離污水中的大小不一的浮渣;

　　2、通過在重力沉降過濾池內設置倒V形的過濾網，能對污水中的大顆粒污染物進行過濾且能避免大顆粒物的過分集中降低過濾效率，為后續處理提供方便;

　　3、通過設置轉筒，能夠?qū)ξ鬯�進行離心分離，徹底將污泥和水分分離，極大的提高污水處理效率和質量。
