申請日2015.07.14

　　公開(公告)日2015.12.02

　　IPC分類號C02F1/52

　　摘要

　　一種水處理用澄清設備，包括依次連接的絮凝池、混凝池和沉淀池，所述的絮凝池上設有絮凝劑添加裝置，所述的混凝池上設有混凝劑添加裝置，所述的絮凝池、混凝池上設有攪拌機，其特征在于：所述的混凝池內懸浮有細砂，所述的混凝池上設置水力旋流器，所述的沉淀池進水處設置導流擋板，所述的沉淀池底部通過一回流管道連接水力旋流器，所述的水力旋流器設有一細砂出口和一泥水出口，所述的細砂出口連接混凝池。本實用新型所述的水處理用澄清設備，可以有效去除水中的濁度、色度、TOC、藻類、隱孢子蟲等有害物質，且絮凝沉淀速度快;采用水力旋流器分離細砂和含泥的水，分離速度快，效率高，占地面積小;沉淀池設置導流板，沉淀速度快，效率高。

　　權利要求書

　　1.一種水處理用澄清設備，包括依次連接的絮凝池、混凝池和沉淀池，所述的絮凝池上設有絮凝劑添加裝置，所述的混凝池上設有混凝劑添加裝置，所述的絮凝池、混凝池上設有攪拌機，其特征在于：所述的混凝池內懸浮有細砂，所述的混凝池上設置水力旋流器，所述的沉淀池進水處設置導流擋板，所述的沉淀池底部通過一回流管道連接水力旋流器，所述的水力旋流器設有一細砂出口和一泥水出口，所述的細砂出口連接混凝池。

　　2.根據權利要求1所述的一種水處理用澄清設備，其特征在于：所述的沉淀池為高密度斜板沉淀池或高密度斜管沉淀池。

　　3.根據權利要求1所述的一種水處理用澄清設備，其特征在于：所述的泥水出口連接泥水處理系統。

　　說明書

　　一種水處理用澄清設備

　　技術領域

　　本實用新型涉及水處理領域，特別涉及一種水處理用澄清設備。

　　背景技術

　　目前，我國自來水廠的處理多以“混凝—沉淀—過濾—消毒”常規處理工藝為核心，在混凝階段主要以無機鋁鹽或鐵鹽、無機高分子絮凝劑(如聚合氯化鐵等)作為混凝劑。我國污水處理廠多以“沉沙—初沉池—生化—二沉—過濾”等工藝為核心。

　　自來水廠、污水廠均需要高效澄清的水處理設備，現有沉淀池，如輻流式沉淀池，占地面積大、沉淀時間長，效率低。而自來水廠、城市污水廠往往建在城市周邊或市區內，這些地方建設用地緊張，因此在水廠中占地面積最大的混凝沉淀池型式的選擇成為水處理工藝設計的關鍵因素。

　　發明內容

　　針對上述問題，本實用新型的目的在于提供一種占地面積小、澄清效果好的水處理用澄清設備。

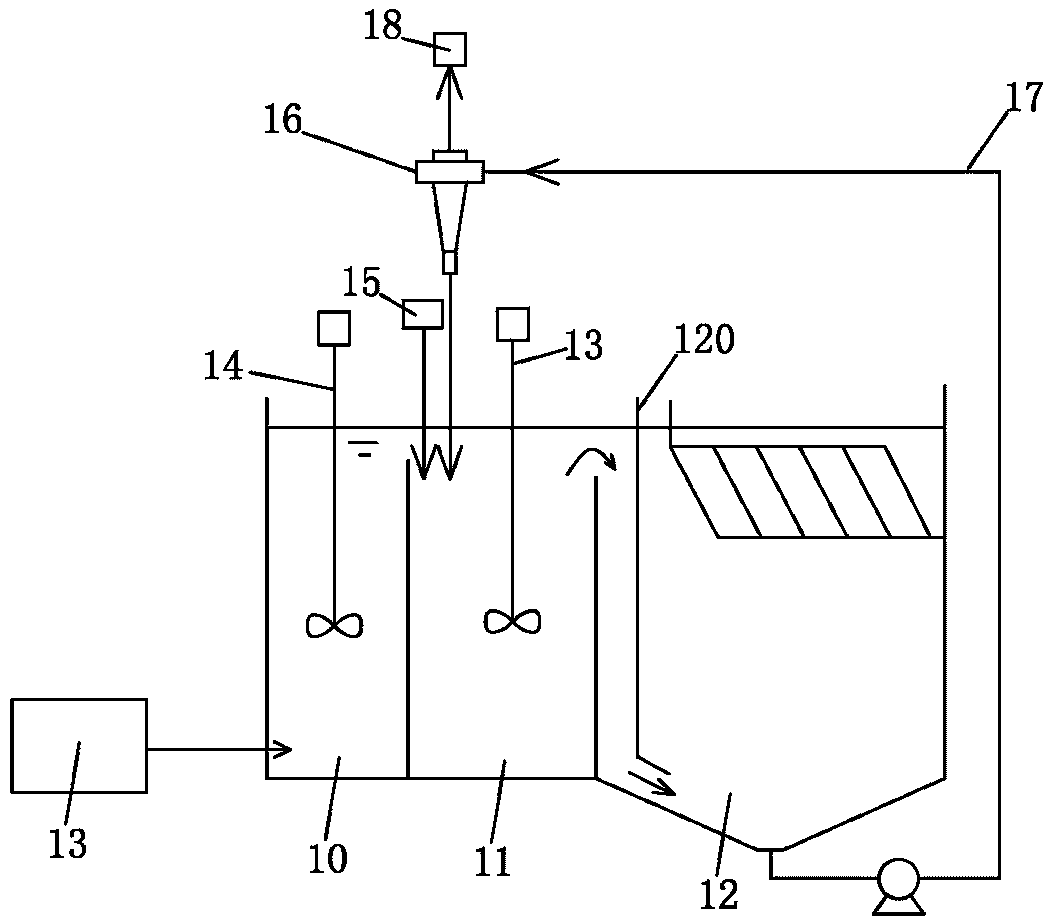

　　為達到上述目的，本實用新型提供了一種水處理用澄清設備，包括依次連接的絮凝池、混凝池和沉淀池，所述的絮凝池上設有絮凝劑添加裝置，所述的混凝池上設有混凝劑添加裝置，所述的絮凝池、混凝池上設有攪拌機，其特征在于：所述的混凝池內懸浮有細砂，所述的混凝池上設置水力旋流器，所述的沉淀池進水處設置導流擋板，所述的沉淀池底部通過一回流管道連接水力旋流器，所述的水力旋流器設有一細砂出口和一泥水出口，所述的細砂出口連接混凝池。

　　優選的，所述的沉淀池為高密度斜板沉淀池或高密度斜管沉淀池。

　　優選的，所述的泥水出口連接泥水處理系統。

　　采用上述技術方案，本實用新型所述的水處理用澄清設備，具有的有益效果為：

　　1)利用細砂為絮體形成的絮核，在高分子聚合物的作用下，將絮粒或懸浮固體粘附在細砂上，可以有效去除水中的濁度、色度、TOC、藻類、隱孢子蟲等有害物質，且絮凝沉淀速度快;

　　2)采用水力旋流器分離細砂和含泥的水，分離速度快，效率高，占地面積小;

　　3)沉淀池設置導流板，采用高密度斜管或斜板，沉淀速度快，效率高。
