申請日2015.07.08

　　公開(公告)日2015.10.28

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種回收污水中氮磷提高微藻生物產能的裝置和方法，屬于污水生物處理技術領域。該裝置包括污水原水箱、生物除磷反應器、含磷溶液容器、含氨氮溶液容器、微藻培養室和生物脫氮反應器。本發明還提供了利用上述裝置回收污水中氮磷提高微藻生物產能的方法。該方法在通過生物除磷污泥、短程硝化污泥和厭氧氨氧化顆粒污泥的協同作用下，在滿足污水達標排放的基礎上回收污水中的氮磷，為微藻培養提供營養均衡的培養基，進而可以為微藻生物產能奠定基礎。本發明改變了傳統污水生物處理的思路，主要從回收利用污水中氮磷資源的角度提高污水處理過程的產能，同時還有利于減輕污水處理廠中靠厭氧處理產甲烷產能帶來的溫室效應。

　　權利要求書

　　1.一種回收污水中氮磷提高微藻生物產能的裝置，其特征在于，它包括污水原水箱(1)、生物除磷反應器(2)、含磷溶液容器(3)、含氨氮溶液容器(4)、微藻培養室(5)和生物脫氮反應器(6);所述生物除磷反應器(2)為具有pH實時監測系統(2.3)和由空壓機(2.2)、氣體流量計(2.9)和曝氣頭(2.10)組成的曝氣系統的敞口式SBR反應器，其器壁上部設有帶有閥門的含磷溶液排放管(2.6)，下部設有帶有閥門的含氨氮溶液排放管(2.7);所述污水原水箱(1)通過蠕動泵(2.1)經生物除磷反應器(2)底部的剩余污泥排放管(2.8)連接至生物除磷反應器(2);所述含磷溶液容器(3)的一端通過含磷溶液排放管(2.6)連接至生物除磷反應器(2)，另一端與蠕動泵(3.1)的進水口相連;所述含氨氮溶液容器(4)的一端通過含氨氮溶液排放管(2.7)與生物除磷反應器(2)相連接，另一端與蠕動泵(4.1)的進水口相連，蠕動泵(3.1)的出水口和蠕動泵(4.1)的出水口匯合至同一管路中并連接至微藻培養室(5);所述含氨氮溶液容器(4)通過蠕動泵(4.2)與生物脫氮反應器(6)底部的放空管(6.1)相連;所述生物脫氮反應器(6)為一密封型SBR反應器，器壁上設有排水管(6.3)和若干取樣口(6.7)，底部的曝氣系統由微孔曝氣排(6.2)、空壓機和氣體流量計組成，頂部設有密封蓋(6.4)，電動攪拌器(6.0)和集氣管(6.5)穿過密封蓋(6.4)進入反應器中，集氣管(6.5)另一端與集氣袋(6.6)相連接。

　　2.根據權利要求1所述的裝置，其特征在于，所述污水原水箱(1)為一開口箱體，底部設有放空管(1.1)，上部設有溢流管(1.2)。

　　3.根據權利要求1所述的裝置，其特征在于，所述生物除磷反應器(2)器壁上設有若干取樣口兼排泥口(2.5)，并通過電動攪拌器(2.4)使得泥水混合均勻。

　　4.根據權利要求1所述的裝置，其特征在于，所述pH實時監測系統(2.3)為pH計。

　　5.一種使用權利要求1-4任一項所述的裝置回收污水中氮磷提高微藻生物產能的方法，其特征在于，它包括以下步驟：

　　(1)首先取富含聚磷菌的活性污泥加入到生物除磷反應器(2)中，同時將城市污水廠中的短程硝化污泥和富集厭氧氨氧化菌的顆粒污泥同時加入到生物脫氮反應器(6)中;

　　(2)生物除磷反應器(2)以間歇方式運行，運行時序依次為：進水、厭氧、沉淀、好氧、沉淀、排水、閑置;

　　a)進水階段攪拌，進水時間為10min，進水體積為生物除磷反應器(2)容積的50 %;

　　b)厭氧反應45min，同時控制pH在7.0-7.5之間;

　　c)沉淀15min，排放含磷的上清液至含磷溶液容器(3);占進水量的30%;

　　d)好氧180min，并將溶解氧控制在1.0-1.5mg/L;

　　e) 沉淀15min，排放剩余進水量65-70%的含氨氮的上清液，其中30-40%排放至含氨氮溶液容器(4)，30-35%進入生物脫氮反應器(6)進行短程硝化厭氧氨氧化反應;

　　(3)生物除磷反應器(2)通過排放剩余污泥控制污泥齡為5d;

　　(4)將含磷溶液容器(3)和含氨氮溶液容器(4)中的溶液通過流量調節，配制N：P為8-50：1的營養液并輸送至微藻培養室(5)，為微藻生長提供營養均衡的培養基;

　　(5)將進入生物脫氮反應器(6)中的含氨氮水進一步通過缺氧好氧交替運行的方式實現污水中總氮去除;

　　(6)經步驟(5)處理后的水經生物脫氮反應器(6)的排水管排出，排水體積為反應器容積的50%。

　　6.根據權利要求5所述的回收污水中氮磷提高微藻生物產能的方法，其特征在于，所述步驟(1)中生物除磷反應器(2)投加活性污泥后，加活性污泥濃度為3500mg/L;生物脫氮反應器(6)投加活性污泥后，活性污泥濃度為3000mg/L。

　　7.根據權利要求5所述的回收污水中氮磷提高微藻生物產能的方法，其特征在于，所述步驟(5)中交替運行方式為缺氧好氧間隔30min交替運行6h，并將好氧段的溶解氧控制在0.4mg/L。

　　說明書

　　一種回收污水中氮磷提高微藻生物產能的裝置和方法

　　技術領域

　　本發明涉及一種回收污水中氮磷提高微藻生物產能的裝置和方法，屬于污水生物處理技術領域。

　　背景技術

　　近十幾年來，隨著城市化和農業化的快速擴展，來自于生活污水、工業廢水和化肥等的含氮磷污染物不斷增加。在我國，氮磷等營養元素引起的環境和食品危害已經十分普遍和非常嚴重，如我國水體中大部分江湖河海和局部的地下水都不同程度地受到氮磷及其化合物的污染，進而使得水體富營養化現象不斷加重。污水處理廠一般通過布置相關的物理和生物處理單元實現污水中有機碳、氮和磷的去除，滿足污水達標排放的目的。然而，污水處理廠在運行期間會浪費大量的物質和自然資源。例如，污水中含有的氮磷，在污水處理過程中會隨著出水和剩余污泥的排放而無法回收利用，因而造成自然資源的浪費。磷是所有的生物體生長必須的主要營養元素，且磷礦石是磷肥產生的主要原料。然而，隨著人口的增加，磷稀缺是21世紀面臨的全球性挑戰，在發展中國家大量磷肥料的使用和對生物燃料的需求導致對磷的需求不斷增加。此外，農作物和人們對磷的利用率僅有15–20%，剩余的磷主要分布在不同的污水中。因此，改變將污水僅僅認為是一種污染源的看法，而將其作為一種能源，從污水中回收利用磷已經成為解決水體富營養化和自然資源中磷缺乏的重要途徑。污水處理廠中回收的含有氮和磷的污水可以淋洗液的方式作為植物肥料。而且，目前使用的污水處理設施都建立于20-30年之前，隨著污水排放標準的日益嚴格，必然面臨系統的改造或者擴張，這也為引進回收資源等新技術提供了機會。但是，大多數最近開發的涉及到污水中資源回收的處理流程都需要加入化學藥劑，比如說通過鳥糞石沉淀回收磷等，這些化學藥劑的生產會對環境造成負面影響，進而使得這種方法不可持續被應用。此外，其他的資源回收技術例如超濾和反滲透等都屬于高能耗技術。

　　綠色微藻生物質以及其胞內儲存的混合物可以被用來提取生物燃料或者營養物來源。和玉米或小麥等典型農作物不同，微藻生物質不會與食品加工產生競爭關系，這也使得其可作為第三代生物燃料。傳統的生物燃料生產與作為生物燃料的微藻生物生產相比，具有較高的環境影響(碳足跡)，這主要是因?yàn)閭鹘y(tǒng)生物燃料產生營養物的過程中伴隨著大量溫室氣體釋放，且能耗和需水量大。因而，微藻生物作為生物燃料具有更好的優勢。傳統污水處理廠大多依靠厭氧污水處理方法來提高污水處理過程的產能，該方法可以通過產甲烷實現70%的易生物降解的有機物的去除，出水中的氮和磷含量較高，可以用于低負荷的城市生活污水處理，出水中的營養物可以被下游端的光合反應器中的微藻吸收。然而，在大多數情況下，這些營養物不能均衡的被微藻吸收，因此需要進一步的處理。此外，厭氧處理過程中由于甲烷溶解在出水中會導致能量回收效率降低。研究表明，近40%的甲烷會在出水中損失，造成溫室效應。

　　發明內容

　　針對現有技術中存在的問題，本發明提供了一種回收污水中氮磷提高微藻生物產能的裝置，該裝置結構簡單合理，將污水原水處理后的含磷溶液和含氨氮溶液的分級處理并再次通過流量調配制成符合微藻生物生長的培養基營養液，實現了氮磷的再回收和利用，同時多余的水經處理后完全符合國家排放標準。

　　本發明還提供了一種利用上述裝置回收污水中氮磷提高微藻生物產能的方法。該方法在通過生物除磷污泥、短程硝化污泥和厭氧氨氧化顆粒污泥的協同作用下，在滿足污水達標排放的基礎上回收污水中的氮磷，為微藻培養提供營養均衡的培養基，進而可以為微藻生物產能奠定基礎。本發明改變了傳統污水生物處理的思路，主要從回收利用污水中氮磷資源的角度提高污水處理過程的產能，同時還有利于減輕污水處理廠中靠厭氧處理產甲烷產能帶來的溫室效應。

　　本發明采用以下技術方案：

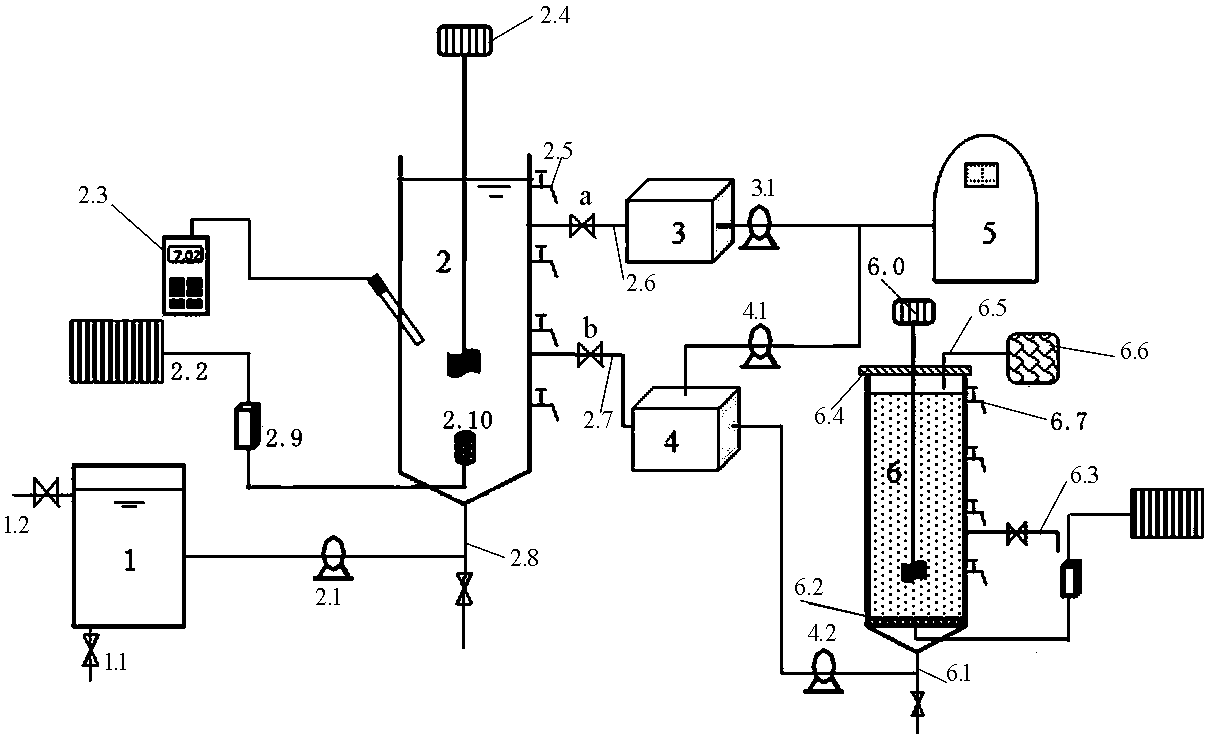

　　一種回收污水中氮磷提高微藻生物產能的裝置，其特征在于，它包括污水原水箱(1)、生物除磷反應器(2)、含磷溶液容器(3)、含氨氮溶液容器(4)、微藻培養室(5)和生物脫氮反應器(6);所述生物除磷反應器(2)為具有pH實時監測系統(2.3)和由空壓機(2.2)、氣體流量計(2.9)和曝氣頭(2.10)組成的曝氣系統的敞口式SBR反應器，其器壁上部設有帶有閥門的含磷溶液排放管(2.6)，下部設有帶有閥門的含氨氮溶液排放管(2.7);所述污水原水箱(1)通過蠕動泵(2.1)經生物除磷反應器(2)底部的剩余污泥排放管(2.8)連接至生物除磷反應器(2);所述含磷溶液容器(3)的一端通過含磷溶液排放管(2.6)連接至生物除磷反應器(2)，另一端與蠕動泵(3.1)的進水口相連;所述含氨氮溶液容器(4)的一端通過含氨氮溶液排放管(2.7)與生物除磷反應器(2)相連接，另一端與蠕動泵(4.1)的進水口相連，蠕動泵(3.1)的出水口和蠕動泵(4.1)的出水口匯合至同一管路中并連接至微藻培養室(5);所述含氨氮溶液容器(4)通過蠕動泵(4.2)與生物脫氮反應器(6)底部的放空管(6.1)相連;所述生物脫氮反應器(6)為一密封型SBR反應器，器壁上設有排水管(6.3)和若干取樣口(6.7)，底部的曝氣系統由微孔曝氣排(6.2)、空壓機和氣體流量計組成，頂部設有密封蓋(6.4)，電動攪拌器(6.0)和集氣管(6.5)穿過密封蓋(6.4)進入反應器中，集氣管(6.5)另一端與集氣袋(6.6)相連接。

　　所述污水原水箱(1)為一開口箱體，底部設有放空管(1.1)，上部設有溢流管(1.2)。

　　所述生物除磷反應器(2)器壁上設有若干取樣口兼排泥口(2.5)，并通過電動攪拌器(2.4)使得泥水混合均勻。

　　所述pH實時監測系統(2.3)為pH計。

　　一種使用上述裝置回收污水中氮磷提高微藻生物產能的方法，其特征在于，它包括以下步驟：

　　(1)首先取富含聚磷菌的活性污泥加入到生物除磷反應器(2)中，同時將城市污水廠中的短程硝化污泥和富集厭氧氨氧化菌的顆粒污泥同時加入到生物脫氮反應器(6)中;

　　(2)生物除磷反應器(2)以間歇方式運行，運行時序依次為：進水、厭氧、沉淀、好氧、沉淀、排水、閑置;

　　a)進水階段攪拌，進水時間為10min，進水體積為生物除磷反應器(2)容積的50 %;

　　b)厭氧反應45min，同時控制pH在7.0-7.5之間;

　　c)沉淀15min，排放含磷的上清液至含磷溶液容器(3);占進水量的30%;

　　d)好氧180min，并將溶解氧控制在1.0-1.5mg/L;

　　e) 沉淀15min，排放剩余進水量65-70%的含氨氮的上清液，其中30-40%排放至含氨氮溶液容器(4)，30-35%進入生物脫氮反應器(6)進行短程硝化厭氧氨氧化反應;

　　(3)生物除磷反應器(2)通過排放剩余污泥控制污泥齡為5d;

　　(4)將含磷溶液容器(3)和含氨氮溶液容器(4)中的溶液通過流量調節，配制N：P為8-50：1的營養液并輸送至微藻培養室(5)，為微藻生長提供營養均衡的培養基;

　　(5)將進入生物脫氮反應器(6)中的含氨氮水進一步通過缺氧好氧交替運行的方式實現污水中總氮去除;

　　(6)經步驟(5)處理后的水經生物脫氮反應器(6)的排水管排出，排水體積為反應器容積的50%。

　　所述步驟(1)中生物除磷反應器(2)投加活性污泥后，加活性污泥濃度為3500mg/L;生物脫氮反應器(6)投加活性污泥后，活性污泥濃度為3000mg/L。

　　所述步驟(5)中交替運行方式為缺氧好氧間隔30min交替運行6h，并將好氧段的溶解氧控制在0.4mg/L。

　　本發明中污水除磷過程中回收氮磷方法的技術原理是：在厭氧條件下，聚磷菌(PAOs)消耗體內的聚磷酸鹽和糖原，吸收污水中的易生物降解有機物轉化為可儲存的有機物，同時釋放無機磷酸鹽產生含磷的水溶液。部分含磷溶液排放至含磷溶液容器后， PAOs在好氧階段以氧氣作為電子受體氧化體內儲存的有機物，吸收水溶液中的無機磷同時恢復體內糖原水平。與此同時，污水中的氮主要以氨氮形式存在，因?yàn)镻AOs的氧飽和系數低于硝化菌，則控制溶解氧在1.0-1.5mg/L范圍內，抑制了硝化菌的生長而對PAOs的活性基本無影響。氨好氧段的出水主要產生含氨氮溶液，一方面為微藻生長提供易吸收轉化的氮素營養，另一方面好氧段的氨氮不會浪費厭氧段的有機物而導致釋磷降低。

　　與傳統污水生物脫氮除磷工藝相比，本發明具有如下優點：

　　1、強化污水處理過程中的資源回收效率，逆向解決了氮磷污染導致的水體富營養化問題;

　　2、磷和氨氮回收過程中避免了化學方法的使用，省去了Ca+和Mg2+等金屬離子的加入，減輕了環境污染。

　　3、生物除磷和脫氮的氧化過程中均采用低溶解氧，節約了曝氣量，降低了能耗。

　　4、短程硝化厭氧氨氧屬于自養脫氮，降低了污水處理過程中對碳源的需求。
