申請日2015.06.15

　　公開(公告)日2015.11.11

　　IPC分類號C02F1/44; B01D61/08

　　摘要

　　本實用新型公開了一種污水處理系統反滲透工藝膜殼固定架，包括固定架，在固定架的橫桿上設置有橡膠墊，橡膠墊的兩端設置有固定掛鉤，綁扎帶通過固定掛鉤固定在橡膠墊上;綁扎帶為自鎖式塑料綁扎帶;橡膠墊為U型橡膠墊。相對于現有技術，本實用新型在膜殼固定架上設置有U型橡膠墊，可以膜殼固定架對柱式膜組件的膜殼外殼產生的磨損，并用綁扎帶將柱式膜組件固定在膜殼固定架上，防止柱式膜組件在膜殼固定架上晃動。

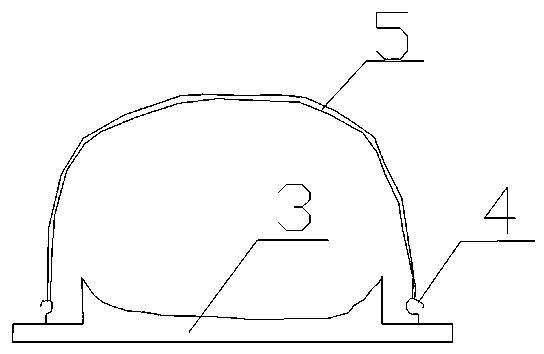

　　摘要附圖



　　權利要求書

　　1.污水處理系統反滲透工藝膜殼固定架，包括固定架(1)，其特征在于：在固定架(1)的橫桿(2)上設置有橡膠墊(3)，橡膠墊(3)的兩端設置有固定掛鉤(4)，綁扎帶(5)通過固定掛鉤(4)固定在橡膠墊(3)上。

　　2.根據權利要求1所述的污水處理系統反滲透工藝膜殼固定架，其特征在于：所述綁扎帶(5)為自鎖式塑料綁扎帶。

　　3.根據權利要求1或2所述的污水處理系統反滲透工藝膜殼固定架，其特征在于：所述橡膠墊為U型橡膠墊。

　　說明書

　　污水處理系統反滲透工藝膜殼固定架

　　技術領域

　　本實用新型屬于膜殼固定裝置技術領域，具體涉及一種污水處理系統反滲透工藝膜殼固定架。

　　背景技術

　　用于中水回用和凈水生產的柱式膜組件，由膜殼、中空纖維膜絲、密封膠、卡箍和密封圈等部分組成，在進行凈水生產時，將柱式膜組件按照順序放置在膜殼固定架上，因?yàn)闆]有固定裝置，柱式膜組件會在膜殼固定架上晃動，且膜殼固定架為金屬制品，長時間放置，柱式膜組件的膜殼外殼會產生磨損，影響使用。

　　發明內容

　　本實用新型要解決的技術問題是柱式膜組件會在膜殼固定架上晃動，且膜殼固定架為金屬制品，長時間放置，柱式膜組件的膜殼外殼會產生磨損，影響使用，為解決上述問題，本實用新型提供一種污水處理系統反滲透工藝膜殼固定架。

　　本實用新型的目的是以下述方式實現的：

　　污水處理系統反滲透工藝膜殼固定架，包括固定架，在固定架的橫桿上設置有橡膠墊，橡膠墊的兩端設置有固定掛鉤，綁扎帶通過固定掛鉤固定在橡膠墊上。

　　所述綁扎帶為自鎖式塑料綁扎帶。

　　所述橡膠墊為U型橡膠墊。

　　相對于現有技術，本實用新型在膜殼固定架上設置有U型橡膠墊，可以膜殼固定架對柱式膜組件的膜殼外殼產生的磨損，并用綁扎帶將柱式膜組件固定在膜殼固定架上，防止柱式膜組件在膜殼固定架上晃動。
