申請日2015.06.15

　　公開(公告)日2015.12.16

　　IPC分類號C02F11/14; B01D29/82; B01D29/35

　　摘要

　　本實用新型提供一種污泥改性與螺旋壓榨脫水一體化裝置，包括有脫水設備和混合設備，脫水設備包括有脫水設備驅動機構、主體框架、進料斗、螺桿、螺桿葉片、反壓裝置、濾鼓、網架、排水口和排泥口，混合設備包括有混合設備驅動機構、筒體、出料口、攪拌軸、攪拌槳、進泥口和進藥口，脫水設備放置在混合設備的正下方，進料斗與出料口相匹配，主體框架與筒體之間通過腳架連接為一體。本實用新型提供的一種污泥改性與螺旋壓榨脫水一體化裝置，結構緊湊，占地面積少，可連續、快速地進行污泥深度脫水，適用于處理污水廠污泥、河道淤泥、危險固體廢棄物等情況。

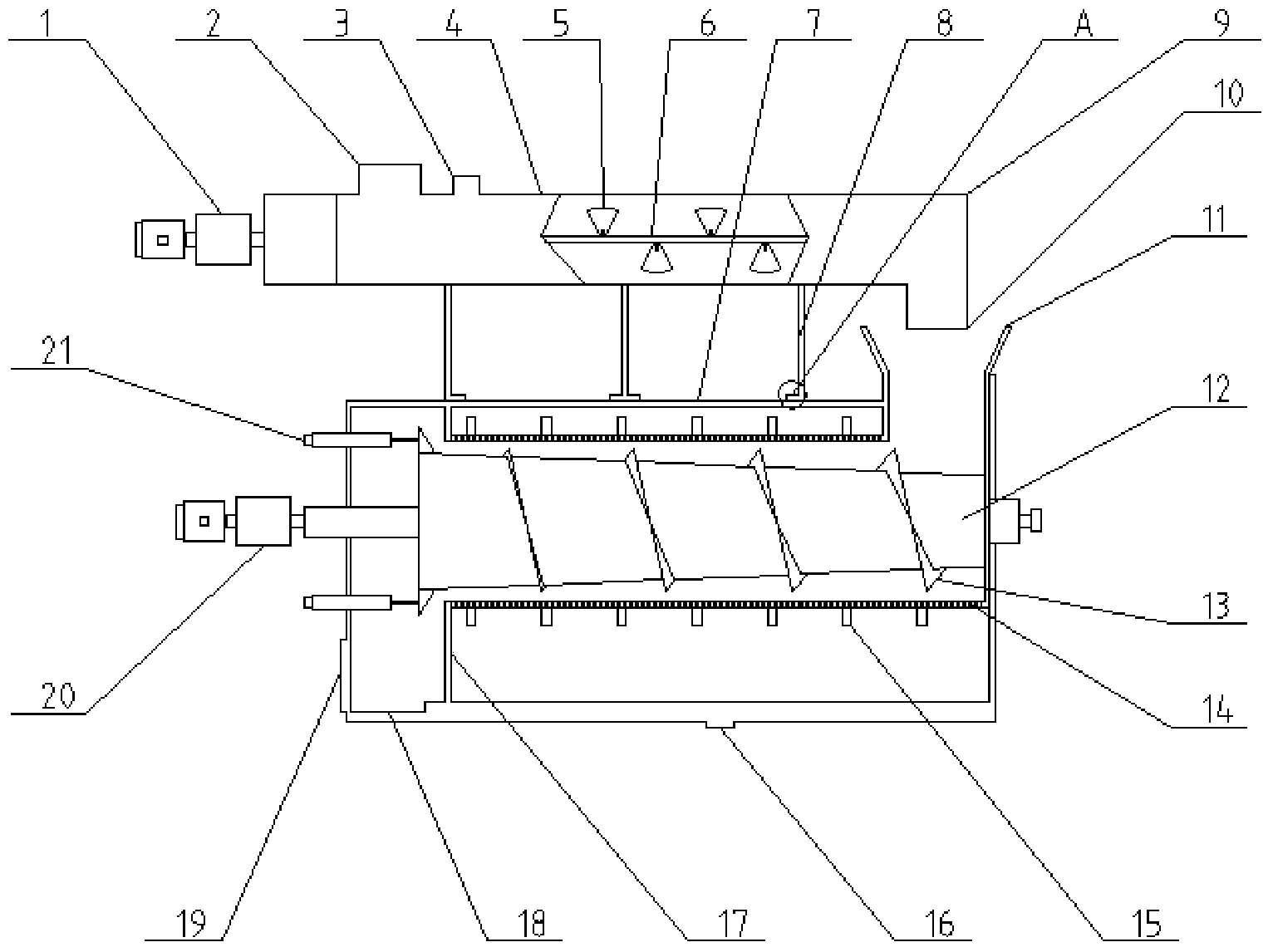

　　摘要附圖



　　權利要求書

　　1.一種污泥改性與螺旋壓榨脫水一體化裝置，其特征在于，包括有脫水設備(18)和混合設備(9)，所述脫水設備(18)包括有中空主體框架(17)，所述主體框架(17)一端外側設有脫水設備驅動機構(20)，所述主體框架(17)另一端設有開口向上的進料斗(11);所述混合設備(9)包括有中空筒體(4)，所述筒體(4)一端外側設有混合設備驅動機構(1)，所述筒體(4)另一端設有開口向下的出料口(10);所述主體框架(17)水平放置于所述筒體(4)的正下方，所述脫水設備驅動機構(20)與所述混合設備驅動機構(1)位于同一側，所述進料斗(11)與所述出料口(10)相匹配;所述主體框架(17)上方橫向設有兩根橫桿(7)，所述兩根橫桿(7)平行焊接在所述主體框架(17)上側面上，所述橫桿(7)上鉆有內螺紋通孔;所述主體框架(17)與筒體(4)之間設有至少兩個腳架(8)，所述腳架(8)的上頂面焊接在所述筒體(4)的底部，所述腳架(8)的兩側底端分別設有與支腳垂直的彎折，所述彎折上鉆有通孔，所述通孔與所述橫桿(7)上內螺紋通孔的位置相對應，并配有螺栓(22)、彈墊(23)和平墊(24)，所述螺栓(22)依次穿過彈墊(23)、平墊(24)、彎折上通孔，橫桿(7)上內螺紋通孔，將彎折與橫桿(7)緊固。

　　2.根據權利要求1所述的污泥改性與螺旋壓榨脫水一體化裝置，其特征在于，所述主體框架(17)內部設有螺桿(12)，所述螺桿(12)一端貫穿所述主體框架(17)一端側壁并與所述脫水設備驅動機構(20)相連接，所述螺桿(12)另一端貫穿所述主體框架(17)另一端側壁并與所述主體框架(17)另一端固定連接。

　　3.根據權利要求2所述的污泥改性與螺旋壓榨脫水一體化裝置，其特征在于，所述螺桿(12)上設有螺桿葉片(13)。

　　4.根據權利要求2所述的污泥改性與螺旋壓榨脫水一體化裝置，其特征在于，所述螺桿(12)外側設有濾鼓(14)，所述濾鼓(14)環繞在所述螺桿(12)的外側，所述濾鼓(14)固定在網架(15)上并通過網架(15)與所述主體框架(17)固定連接。

　　5.根據權利要求1所述的污泥改性與螺旋壓榨脫水一體化裝置，其特征在于，所述主體框架(17)的下側面上還設有開口向下的排水口(16)，所述脫水設備驅動機構(20)一側的主體框架(17)一端下方側壁上還設有排泥口(19)。

　　6.根據權利要求2所述的污泥改性與螺旋壓榨脫水一體化裝置，其特征在于，所述脫水設備驅動機構(20)的上下兩側還分別設有反壓裝置(21)，所述反壓裝置(21)分別與所述螺桿(12)一端上下兩側相連接。

　　7.根據權利要求1所述的污泥改性與螺旋壓榨脫水一體化裝置，其特征在于，所述筒體(4)內部設有攪拌軸(6)，所述攪拌軸(6)一端貫穿所述筒體(4)一端側壁并與所述混合設備驅動機構(1)相連接，所述筒體(4)靠近混合設備驅動機構(1)一側上側面還依次設有開口向上的進泥口(2)和進藥口(3)。

　　8.根據權利要求7所述的污泥改性與螺旋壓榨脫水一體化裝置，其特征在于，所述攪拌軸(6)的中段設有攪拌槳(5)，所述攪拌槳(5)上的槳葉位于所述攪拌軸(6)的上下兩側且與所述攪拌軸(6)的夾角可調。

　　9.根據權利要求1所述的污泥改性與螺旋壓榨脫水一體化裝置，其特征在于，所述進料斗(11)的口徑大于所述出料口(10)的口徑。

　　10.根據權利要求1所述的污泥改性與螺旋壓榨脫水一體化裝置，其特征在于，所述筒體(4)與主體框架(17)之間設有三個腳架(8)，所述腳架(8)之間等間距平行排列。

　　說明書

　　一種污泥改性與螺旋壓榨脫水一體化裝置

　　技術領域

　　本實用新型屬于污泥處理技術領域，具體涉及一種污泥改性與螺旋壓榨脫水一體化裝置， 該裝置能夠?qū)崿F(xiàn)污泥藥劑改性與機械脫水的聯合使用，可用于處理污水廠污泥、河道淤泥、 危險固體廢棄物等。

　　背景技術

　　伴隨著我國各地污水處理廠的建成投入運行，產生的污泥也大量增加，以含水率80%計， 截至2012年底全國年污泥總產生量突破3000萬噸。按照預測，到2020年污泥量將突破年 6000萬噸。由于廢水中所含的有機物、重金屬、致病微生物等有害物質在處理后可能立即被 濃縮于污泥中，若污泥未能獲得良好處置，必然會對環境造成更嚴重的污染。另外，在污水 生物處理過程中，微生物群與污水中的有機物接觸，攝取水中生物可以分解的成份進行生長 繁殖，在該過程中增生的膠羽形成菌會與自身分泌的胞外聚合物、水相中的剩余懸浮固體、 絲狀菌、真菌、原生動物、以及二價鈣、鎂離子，共同聚集連結成大小約數百微米的污泥膠 羽，其結構疏松，含水率極高，并有巨大表面積與高度親水性，帶有大量結合水，導致污泥 處理難度增大。

　　目前，我國污泥脫水方式以機械脫水為主，包括壓力擠壓脫水與離心式脫水等。常用的 脫水機械包括板框壓濾機、帶式壓濾機、真空過濾機和螺旋壓榨脫水機等。經這些常規的機 械脫水設備脫水后的污泥含水率一般為80%左右，脫水后的污泥基本上可以形成泥餅。但高 含水率的泥餅仍然具有流動性質，不僅污泥減量化程度有限，其后續的處置難度大、成本高， 無法達到“穩定化、無害化、減量化、資源化”的要求，仍有待深度處理。

　　我國《生活垃圾填埋場污染控制標準》(GB16889-2008)規定，城市污水廠污泥只有在 處理后含水率降到60%以下，才可進入填埋場。因此，需先對污泥進行減量化和穩定化處理。 發達國家早在20世紀80年代已經開始污泥深度機械脫水技術的研究。近年來，我國對于污 泥深度脫水的研究也日益增多。

　　中國專利CN103332849A公開了一種新型污泥深度脫水調理劑，先將由質量比5～30% 活性炭粉末、30%～70%粉煤灰、5%～30%生石灰粉混合均勻制成的污泥調理劑A與污泥混 合均勻，調理劑A加入量占污泥質量的1%～20%，再將由加入1%～20%聚化鋁鐵與水配制 成的10～1000g/L的溶液與經調理劑A調理后的污泥進行機械混合，然后用污泥泵泵入污泥 深度脫水設備，進行機械脫水。該發明調理劑投加工序復雜，且調理劑投加量較大，污泥減 量效果不明顯。

　　中國專利CN101811814A公開了一種污泥改性機械脫水處理方法。通過先向含水率為 80～85%的原始污泥中加入脫水劑、硫酸亞鐵、石灰和除臭劑后進行攪拌形成原始污泥。然 后向原始污泥中加入占原始污泥重量30～50%的水，繼續攪拌形成污泥泥槳。接著將污泥泥 槳在粗碎機中進行處理，使污泥泥槳中的小液珠聚集成團形成大液滴起到破乳作用，同時去 除污泥泥槳中的固體雜質。再然后將經粗碎機處理后的污泥泥槳在壓濾機中施壓，使污泥泥 槳發生固液分離形成污泥泥餅。最后將污泥泥餅均勻堆放，堆放高度為30～50cm，并自然干 化48～72小時，得到含水量為20～30%的干化污泥泥餅。該發明工藝流程復雜，污泥脫水 需要較長的時間(2～3天以上)。

　　中國專利CN101723572A公開了一種污泥改性壓濾脫水方法。先向污泥中加入改性劑對 污泥進行改性，然后用泵將污泥送入特制板框壓濾機。待污泥裝滿后，停止進料，開始壓濾 脫水。該發明不能連續進料、連續出料，處理能力有限。

　　中國專利CN202390301U公開了一種機械式污泥快速脫水系統。該系統由破碎攪拌系統、 輸送系統和帶式壓濾機組成，通過藥劑改性與帶式壓濾結合，對污泥進行脫水。該發明能夠 實現污泥快速脫水，但是結構不緊湊，占地面積較大。

　　中國專利CN103030258A公開了一種污泥深度脫水裝置及脫水方法。通過先將污泥輸送 至濃縮池進行預處理，然后送入調理池中進行藥劑調理，再輸送至隔膜壓濾機中進行壓濾， 從而完成污泥深度脫水工序。該發明處理構筑物較多，建造成本較大。

　　以上污泥深度脫水裝置和方法解決了污泥減量化和穩定化的問題。但是，污泥深度脫水 裝置仍然有如下三個方面需要得到進一步改進。其一，污泥深度脫水過程較繁瑣;其二，污 泥深度脫水系統布置不夠緊湊，占地面積大;其三，部分污泥脫水裝置不能連續進料和出料， 處理能力有限。

　　實用新型內容

　　鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種污泥改性與螺旋壓榨脫 水一體化裝置，用于解決現有技術中缺乏將污泥藥劑改性和機械脫水集于一體的連續、快速 污泥深度脫水裝置的問題。

　　為實現上述目的及其他相關目的，本實用新型提供一種污泥改性與螺旋壓榨脫水一體化 裝置，包括有脫水設備和混合設備，所述脫水設備包括有中空主體框架，所述主體框架一端 外側設有脫水設備驅動機構，所述主體框架另一端設有開口向上的進料斗;所述混合設備包 括有中空筒體，所述筒體一端外側設有混合設備驅動機構，所述筒體另一端設有開口向下的 出料口;所述主體框架水平放置于所述筒體的正下方，所述脫水設備驅動機構與所述混合設 備驅動機構位于同一側，所述進料斗與所述出料口相匹配;所述主體框架上方橫向設有兩根 橫桿，所述兩根橫桿平行焊接在所述主體框架上側面上，所述橫桿上鉆有內螺紋通孔;所述 主體框架與筒體之間設有至少兩個腳架，所述腳架的上頂面焊接在所述筒體的底部，所述腳 架的兩側底端分別設有與支腳垂直的彎折，所述彎折上鉆有通孔，所述通孔與所述橫桿上內 螺紋通孔的位置相對應，并配有螺栓、彈墊和平墊，所述螺栓依次穿過彈墊、平墊、彎折上 通孔，橫桿上內螺紋通孔，將彎折與橫桿緊固。

　　優選地，所述主體框架內部設有螺桿，所述螺桿一端貫穿所述主體框架一端側壁并與所 述脫水設備驅動機構相連接，所述螺桿另一端貫穿所述主體框架另一端側壁并與所述主體框 架另一端固定連接。

　　所述脫水設備驅動機構由變頻電機和減速機構組成，能夠驅動與之連接的螺桿轉動。

　　更優選地，所述螺桿上設有螺桿葉片。

　　最優選地，所述螺桿從進料斗向脫水設備驅動機構方向，螺桿直徑變大，螺桿葉片與濾 鼓之間容積縮小。

　　更優選地，所述螺桿外側設有濾鼓，所述濾鼓環繞在所述螺桿的外側，所述濾鼓固定在 網架上并通過網架與所述主體框架固定連接。

　　最優選地，所述濾鼓通過點焊方式固定在網架上。所述網架為鑄鋼骨架，可以支撐擠壓 過程中濾鼓正常運行。

　　優選地，所述主體框架的下側面上還設有開口向下的排水口，所述脫水設備驅動機構一 側的主體框架一端下方側壁上還設有排泥口。

　　優選地，所述脫水設備驅動機構的上下兩側還分別設有反壓裝置，所述反壓裝置分別與 所述螺桿一端上下兩側相連接。所述反壓裝置由氣動系統控制，通過調整壓力大小來控制出 泥含水率。

　　更優選地，所述反壓裝置與所述脫水設備驅動機構的上下兩側主體框架固定連接。

　　優選地，所述混合設備中筒體的橫截面為W形。

　　優選地，所述筒體內部設有攪拌軸，所述攪拌軸一端貫穿所述筒體一端側壁并與所述混 合設備驅動機構相連接，所述筒體靠近混合設備驅動機構一側上側面還依次設有開口向上的 進泥口和進藥口。

　　更優選地，所述攪拌軸的中段設有攪拌槳，所述攪拌槳上的槳葉位于所述攪拌軸的上下 兩側且與所述攪拌軸的夾角可調。所述槳葉為位于所述攪拌軸上下兩側的旋轉方向相反的前 螺旋葉片和后螺旋葉片。

　　所述混合設備驅動機構能夠驅動與之連接的攪拌軸轉動。

　　所述進料斗與所述出料口相匹配是指所述進料斗開口向上，出料口開口向下，兩者開口 正對，進料斗開口大于出料口開口，可以防止混合設備出料口掉下的改性污泥濺到脫水設備 外部。

　　優選地，所述進料斗的口徑大于所述出料口的口徑。

　　優選地，所述筒體與主體框架之間設有三個腳架，所述腳架之間等間距平行排列。

　　所述通孔與所述橫桿上內螺紋通孔的位置相對應是指，所述腳架兩側支腳底端設有的彎 折上通孔與所述橫桿上內螺紋通孔的位置吻合，能夠穿過螺栓，使所述螺栓在內螺紋通孔旋 轉，將彎折固定設置在兩根平行的橫桿上。使腳架與橫桿緊固連接，進一步使混合設備與脫 水設備固定連接并能夠平穩運行。

　　優選地，所述腳架兩側支腳與支腳垂直的彎折的形狀為“工”或“人”字形。

　　如上所述，本實用新型的一種污泥改性與螺旋壓榨脫水一體化裝置，具有以下有益效果：

　　(1)本實用新型提供的一種污泥改性與螺旋壓榨脫水一體化裝置，將混合設備緊固于脫 水設備上方，使得裝置結構緊湊，占地面積少，裝置的安裝受場地限制小。

　　(2)本實用新型提供的一種污泥改性與螺旋壓榨脫水一體化裝置，將混合設備緊固于脫 水設備上方，可以連續進料和出料，污泥日處理量較大。

　　(3)本實用新型提供的一種污泥改性與螺旋壓榨脫水一體化裝置，結合藥劑改性與機械 脫水，對污泥進行深度脫水，使污泥含水率降低到60%以下，適用于處理污水廠污泥、河道 淤泥、危險固體廢棄物等情況。

　　(4)本實用新型提供的一種污泥改性與螺旋壓榨脫水一體化裝置，脫水部分采用螺旋壓 榨脫水，低轉速、低噪音、無振動，可使用結構簡單的機器安裝臺架。
