申請日2015.06.15

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種設有預處理過濾器的膜生物污水處理裝置，它包括有污水進水口、排出口、自清洗過濾器、反應池、活性碳吸附污泥層、膜生物組件、抽吸泵、曝氣管及風機。所述活性碳吸附污泥層置于反應池內，膜生物組件置于活性碳吸附污泥層中間，曝氣管的管口位于膜生物組件的下方，曝氣管與風機固連，膜生物組件的出水口通過管道、抽吸泵與排出口固接，所述污水進水口與自清洗過濾器的進口固接，自清洗過濾器的出口通過管道接入反應池底部。本裝置優點：采用自清洗過濾器能對污水中稍大的懸浮物進行過濾，利用風機向膜組件底部的曝氣管輸送空氣，使活性碳吸附污泥層不斷產生周期性的膨脹與收縮，并對膜表面沖刷，有利于碳與水流的充分接觸。

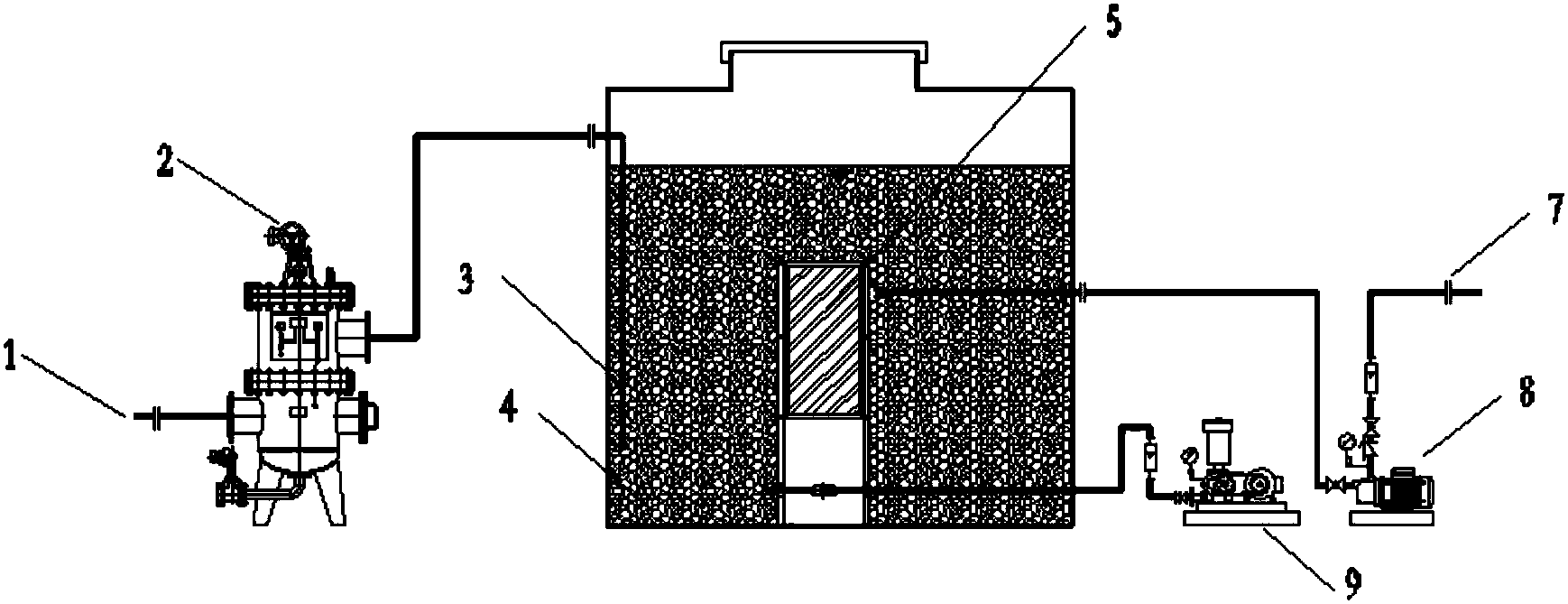

　　摘要附圖



　　權利要求書

　　1.一種設有預處理過濾器的膜生物污水處理裝置，它包括有污水進水口、排出口，其特征在于，還有自清洗過濾器、反應池、活性碳吸附污泥層、膜生物組件、抽吸泵、曝氣管及風機，所述活性碳吸附污泥層置于反應池內，膜生物組件置于活性碳吸附污泥層中間，曝氣管的管口位于膜生物組件的下方，曝氣管與風機固連，膜生物組件的出水口通過管道、抽吸泵與排出口固接，所述污水進水口與自清洗過濾器的進口固接，自清洗過濾器的出口通過管道接入反應池底部。

　　2.根據權利要求1所述的設有預處理過濾器的膜生物污水處理裝置，其特征在于，所述活性碳吸附污泥層的活性碳粒徑為70-100μm。

　　說明書

　　設有預處理過濾器的膜生物污水處理裝置

　　技術領域

　　本實用新型涉及一種水、廢水、污水或泥漿的處理，尤其涉及一種設有預處理過濾器的膜生物污水處理裝置。

　　背景技術

　　隨著水污染問題日趨嚴峻和水資源匱乏問題的日益突顯，中國政府對水環境的治理措施越來越嚴苛，2015年4月國務院發布的“水污染防治行動計劃”，大幅提高了污水的排放標準。目前，許多排污單位的原有污水處理設施的出水僅能達到《城鎮污水處理廠污染物排放標準》的三級或《污水綜合排放標準》的二級甚至更低的標準。按國家和地方環保要求，一些地區的污水站的出水需要執行一級A、一級B或中水回用標準，甚至少數地方(如北京)要求達到地表水標準，這就需要對原有處理設施進行升級改造。此類水質的特點：有機污染物的濃度不高(COD一般為100-200mg/L)，可生化性較差，易降解物質已被生化，B/C比值偏低。要達到一級A標準有一定的難度，常規生化工藝對此類水質的處理效果不明顯、不穩定，需要有新的設備來滿足市場需求。

　　發明內容

　　本實用新型的目的是針對現有技術不足之處而提供一種處理效果好、運行穩定、占地面積小、產泥量低的設有預處理過濾器的膜生物污水處理裝置。

　　本實用新型通過以下技術方案于以實現：一種設有預處理過濾器的膜生物污水處理裝置，它包括有污水進水口、排出口，其特征在于，還有自清洗過濾器、反應池、活性碳吸附污泥層、膜生物組件、抽吸泵、曝氣管及風機，所述活性碳吸附污泥層置于反應池內，膜生物組件置于活性碳吸附污泥層中間，曝氣管的管口位于膜生物組件的下方，曝氣管與風機固連，膜生物組件的出水口通過管道、抽吸泵與排出口固接，所述污水進水口與自清洗過濾器的進口固接，自清洗過濾器的出口通過管道接入反應池底部。

　　所述活性碳吸附污泥層的活性碳粒徑為70-100μm。

　　本實用新型的積極效果是：本實用新型提出的一種設有預處理過濾器的膜生物污水處理裝置，具有如下優點：1)該設備采用自清洗過濾器能對污水中稍大的懸浮物進行過濾，來降低反應池中粉末活性碳的污染，提高了活性碳的使用效果，延長了使用周期;2)利用風機向膜組件底部的曝氣管輸送空氣，一方面使活性碳吸附污泥層不斷產生周期性的膨脹與收縮有利于碳與水流的充分接觸，另一方面對膜表面沖刷，避免造成污染，取得了好的經濟效益和社會效益。
