非金屬礦選礦廢水凈水器

發布時間:2018-4-13 10:31:38  中國污水處理工程網

  申請日2015.06.15

  公開(公告)日2015.11.11

  IPC分類號C02F103/10; C02F9/04

  摘要

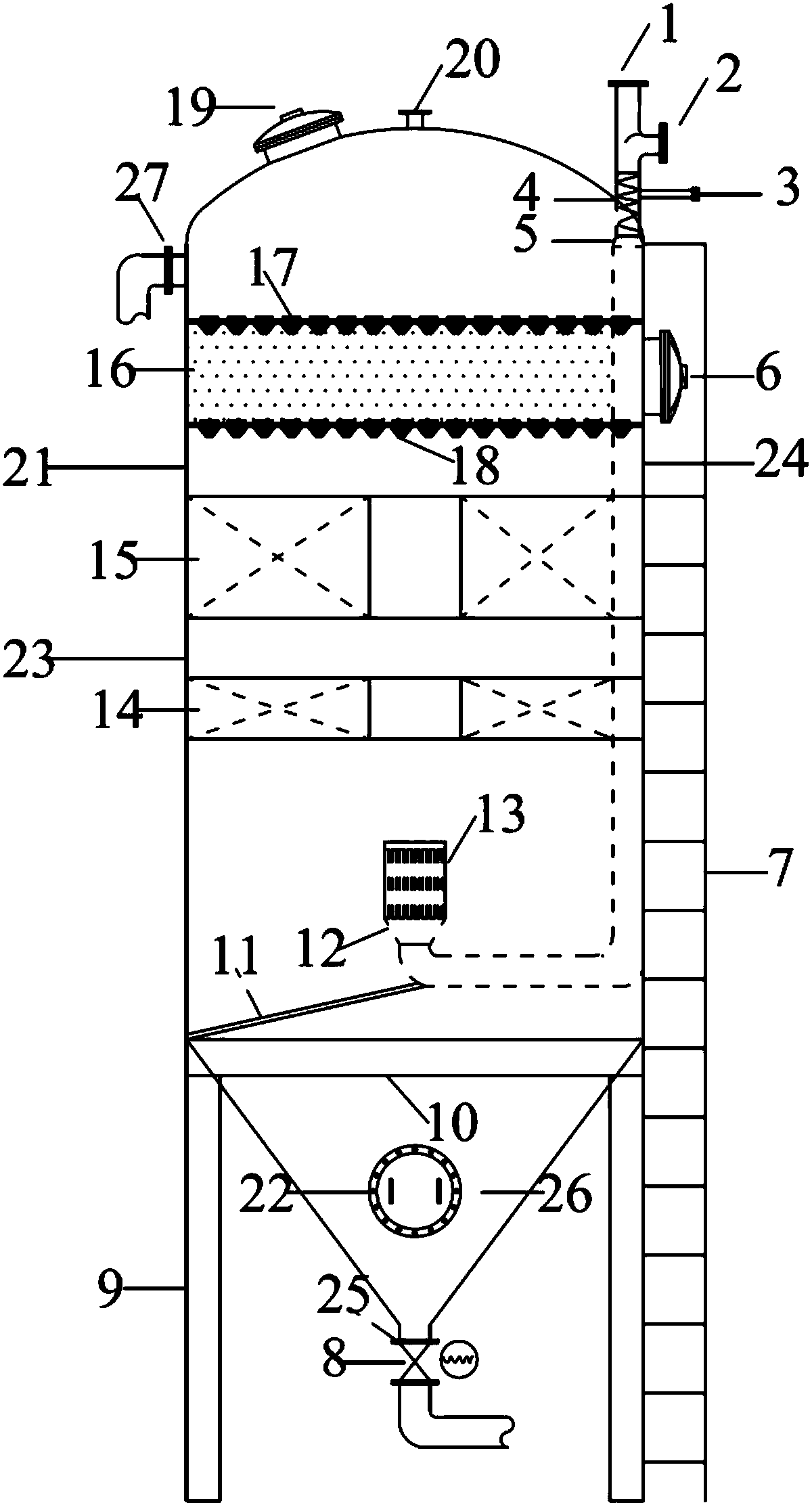

  本實用新型涉及一種非金屬礦選礦廢水凈水器,包括主體(21),主體(21)包括爬梯(7),主體(21)上設置有出氣孔(1、20)和檢修孔(6、19、22),主體(21)的內部設置有旋流斜板沉淀區(23),旋流斜板沉淀區(23)包括以某一角度排列分布的中間設置有凹槽的一級旋流斜板(14)、與以與一級旋流斜板(14)角度相反的角度排列分布的中間設置有凹槽的二級旋流斜板(15),所述主體(21)的內部斜上方設置有與外界水源相接的進水口(2),所述進水口(2)的下方設有加藥口(3)。采用該種結構的非金屬礦選礦廢水凈水器,易于控制,節省占地面積,且出水透明、穩定,成本低,無易損件,易于操作,使用范圍廣泛。

  摘要附圖



  權利要求書

  1.一種非金屬礦選礦廢水凈水器,包括主體(21),所述主體(21)包括爬梯(7),所 述主體(21)上設置有出氣孔(1、20)和檢修孔(6、19、22),其特征在于,所述主體(21) 的內部設置有旋流斜板沉淀區(23),所述旋流斜板沉淀區(23)包括以某一角度排列分布的 中間設置有凹槽的一級旋流斜板(14)、與以與所述一級旋流斜板(14)角度相反的角度排列 分布的中間設置有凹槽的二級旋流斜板(15),所述主體(21)的內部斜上方設置有與外界水 源相接的進水口(2),所述進水口(2)的下方設有加藥口(3)。

  2.如權利要求1所述的非金屬礦選礦廢水凈水器,其特征在于,所述的凈水器還包括混 凝減速管(24),所述加藥口(3)與混凝減速管(24)的銜接處設置有插設于所述主體(21) 內部的管式混合器(4),管式混合器(4)與設置于主體(21)器壁的混凝減速管(24)的之 間設置有變徑減速口(5)。

  3.如權利要求2所述的非金屬礦選礦廢水凈水器,其特征在于,所述混凝減速管(24) 的下方連接有均勻布水器(13),所述均勻布水器(13)設置于所述主體(21)的內部,所述 均勻布水器(13)通過至少一個設置于主體支撐(10)上的布水器支撐(11)固定,所述均 勻布水器(13)與混凝減速管(24)的連接處設置有緩沖變徑(12),且所述緩沖變徑(12) 的上方口徑大于下方口徑以減緩水速流動。

  4.如權利要求3所述的非金屬礦選礦廢水凈水器,其特征在于,所述均勻布水器(13) 下方設置有儲泥區(26),所述儲泥區(26)為圓錐體,所述儲泥區(26)的下方設置有排污 口(25)以使得所述排污口(25)依靠絮凝物的自身重力進行排放,所述排污口(25)處設 置有時間繼電器控制的定時閥門(8)。

  5.如權利要求1所述的非金屬礦選礦廢水凈水器,其特征在于,所述旋流斜板沉淀區(23) 上方設置有過濾填料(16),所述過濾填料(16)下方設置有下層過濾水帽(18),所述過濾 填料(16)上方設置有上層過濾水帽(17),所述上層過濾水帽(17)及所述下層過濾水帽(18) 與所述主體(21)通過電弧焊連接。

  6.如權利要求1所述的非金屬礦選礦廢水凈水器,其特征在于,所述主體(21)處設置 有出水口(27),所述出水口(27)的高度低于進所述水口(2)的高度。

  7.如權利要求1所述的非金屬礦選礦廢水凈水器,其特征在于,所述主體(21)的中間 部分為圓柱形,上部為半球形,下部為錐形。

  說明書

  非金屬礦選礦廢水凈水器

  技術領域

  本實用新型涉及污水處理領域,尤其涉及非金屬礦廢水處理,具體是指一種非金屬礦選 礦廢水凈水器。

  背景技術

  以長石選礦為例,現有的長石選礦廢水處理基本方法為:選礦廢水進入沉淀池,加入絮 凝劑,經長時間絮凝沉淀后,水質變清,在不影響生產的情況下,可將處理后的水回用于某 道工序,或是排放出去。

  目前的問題是:在長石選礦中,若是長石粒徑在150目以內時,廢水水質加入絮凝劑后 易于處理,但當達到200目以上或更高,懸浮物不易沉淀,及時加藥處理,也得需要更長的 時間才能沉降,若是懸浮物去除不理想的話,嚴重影響生產,排放也不能達標。

  另外,選用沉淀池方法加藥量不易于控制,由于是用沉淀池進行處理,一旦廢水水量增 加,加藥量不變的話水質就會變渾濁,即使是人工加藥,也不能保證加藥量完全對應水量, 而且,絮凝劑也不是加入的越多越好,在一定的水質條件下,絮凝劑添加是有一定范圍的, 若是超過了這個范圍,也會影響絮凝效果,不易澄清,影響生產。

  并且在實際應用中,非金屬礦處理廢水需要建設多個沉淀池,這就要求建造更多的沉淀 池,才能保證水處理效果,這無疑需要占用更多的土地,浪費土地資源;同時,沉淀池中的 泥漿不易處理。目前國內普遍采用的方法有:定期將沉淀池的泥漿用挖掘機挖出,放在曬泥 場地上,等水分蒸發的差不多的時候在裝車運走,這就要求選礦廠有足夠大的場地,若是在 南方還得有室內場地,特別是夏天的時候;還有一種常有的方法是將池中的泥漿加入絮凝劑 后用壓濾機壓干外運。

  實用新型內容

  本實用新型的目的是克服了上述現有技術的缺點,提供了一種出水透明、穩定,結構簡 單,易于操作的非金屬礦選礦廢水凈水器。

  為了實現上述目的,本實用新型的非金屬礦選礦廢水凈水器具有如下構成:

  該非金屬礦選礦廢水凈水器,包括主體,所述主體包括爬梯,所述主體上設置有出氣孔 和檢修孔,其主要特點是,所述主體的內部設置有旋流斜板沉淀區,所述旋流斜板沉淀區包 括以某一角度排列分布的中間設置有凹槽的一級旋流斜板、與以與所述一級旋流斜板角度相 反的角度排列分布的中間設置有凹槽的二級旋流斜板,所述主體的內部斜上方設置有與外界 水源相接的進水口,所述進水口的下方設有加藥口。

  進一步地,所述的凈水器還包括混凝減速管,所述加藥口與混凝減速管的銜接處設置有 插設于所述主體內部的管式混合器,管式混合器與設置于主體器壁的混凝減速管的之間設置 有變徑減速口。

  更進一步地,所述混凝減速管的下方連接有均勻布水器,所述均勻布水器設置于所述主 體的內部,所述均勻布水器通過至少一個設置于主體支撐上的布水器支撐固定,所述均勻布 水器與混凝減速管的連接處設置有緩沖變徑,且所述緩沖變徑的上方口徑大于下方口徑以減 緩水速流動。

  再進一步地,所述均勻布水器下方設置有儲泥區,所述儲泥區為圓錐體,所述儲泥區的 下方設置有排污口以使得所述排污口依靠絮凝物的自身重力進行排放,所述排污口處設置有 時間繼電器控制的定時閥門。

  進一步地,,所述旋流斜板沉淀區上方設置有過濾填料,所述過濾填料下方設置有下層過 濾水帽,所述過濾填料上方設置有上層過濾水帽,所述上層過濾水帽及所述下層過濾水帽與 所述主體通過電弧焊連接。

  進一步地,所述主體處設置有出水口,所述出水口的高度低于進所述水口的高度。

  進一步地,所述主體的中間部分為圓柱形,上部為半球形,下部為錐形。

  本實用新型的非金屬礦選礦廢水凈水器,與現有技術相比,它具有以下優勢:

  1、節省加藥量且易于控制,進水由管道泵進行控制,選用電磁流量計進行加藥,為傳統 沉淀池處理藥量的40%~80%,確保加入藥量準確、穩定;

  2、節省占地面積,選礦廢水首先進入沉淀池,進行水質水量的均衡,并且大部分顆粒進 行沉淀后,直接由管道泵抽進凈水器中,由于過程中只需要一個沉淀池,并且設備占地面積 小,節省了占地面積;

  3、出水透明、穩定,該技術設備采用先進的管式混合器原理,使絮凝劑在進入設備時能 夠與廢水充分的混合攪拌,使得絮凝充分、完全,再結合先進的過濾材料,保證出水水質無 色透明且穩定;

  4、凈水器底部排出的絮凝沉淀物可用壓濾機進行壓榨,無需再次加藥,可實現干排;

  5、經濟可行,出水水質可回收利用或是達標排放,節省運行成本;

  6、無易損件,設備結構簡單,易于操作;

  7、適用范圍廣,適用于大部分非金屬礦選礦廢水處理,如長石選礦廢水、石墨選礦廢水、 螢石選礦廢水處理中都可使用;

  8、節省人工成本,由于本套工藝采用的是全自動plc控制系統,使用過程中基本無需人 工進行操。
