申請日2015.06.15

　　公開(公告)日2015.11.25

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種可循環式多重污泥脫水裝置，它包括本體，所述本體包括液壓缸、轉筒、儲液池和導管。所述本體上方設置有多個進料口;所述本體頂部設置有液壓缸;所述液壓缸的輸出部分連接有連接件;所述本體內部設置有轉筒;所述連接件與轉筒內部設置的多個濾板相連接;所述本體內壁和轉筒之間設置有擋板;所述轉筒下方設置有過濾層;所述本體下方設置有儲液池;所述儲液池和本體之間設置有變頻電機;所述變頻電機輸出部分連接的連接軸與轉筒底部相連接;所述本體和儲液池之間設置有出液管;所述本體底部通過導管與進料口相連接。本實用新型具有結構設計合理、脫水效果好和使用方便等優點。

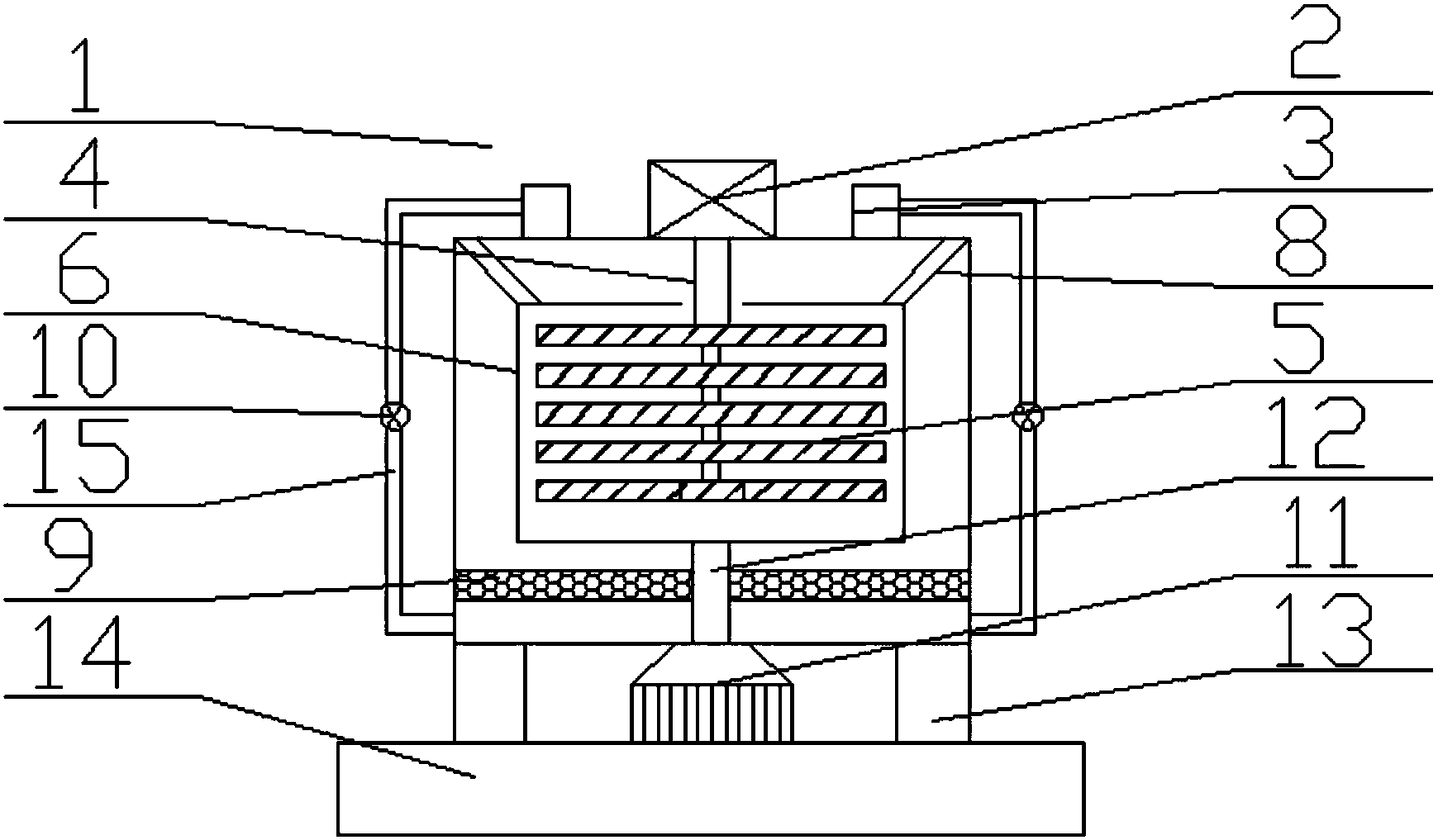

　　摘要附圖



　　權利要求書

　　1.一種可循環式多重污泥脫水裝置，它包括本體，所述本體 包括液壓缸、轉筒、儲液池和導管，其特征在于：所述本體上方設 置有多個進料口;所述本體頂部設置有液壓缸;所述液壓缸的輸出 部分連接有連接件;所述本體內部設置有轉筒;所述連接件與轉筒 內部設置的多個濾板相連接;所述本體內壁和轉筒之間設置有擋板; 所述轉筒下方設置有過濾層;所述本體下方設置有儲液池;所述儲 液池和本體之間設置有變頻電機;所述變頻電機輸出部分連接的連 接軸與轉筒底部相連接;所述本體和儲液池之間設置有出液管;所 述本體底部通過導管與進料口相連接。

　　2.根據權利要求1所述的一種可循環式多重污泥脫水裝置，其 特征在于：所述本體內部設置的過濾層為不銹鋼絲編織而成。

　　3.根據權利要求1所述的一種可循環式多重污泥脫水裝置，其 特征在于：所述進料口和本體底部連接的導管表面設置有循環泵。

　　4.根據權利要求1所述的一種可循環式多重污泥脫水裝置，其 特征在于：所述轉筒表面設置有多個通孔。

　　5.根據權利要求1所述的一種可循環式多重污泥脫水裝置，其 特征在于：所述本體采用硬質合金材料制成。

　　說明書

　　一種可循環式多重污泥脫水裝置

　　技術領域

　　本實用新型涉及一種污泥處理設備，尤其涉及一種可循環式多 重污泥脫水裝置。

　　背景技術

　　目前，隨著科學技術的發展，工業、冶金和煤礦業等領域都在 快速發展，在而這些領域的加工生產過程中，會產生大量的污水， 且污水中包含大量的泥漿以及工業生產中產生的大量顆粒狀金屬， 這些污水如果不經任何處理直接排放到自然中，嚴重導致自然環境 被破壞，會給當?shù)氐霓r(nóng)作物以及河流等帶來難以治理的污染問題， 但是現有的污水凈化采用的脫水設計，并不能有效的去除污水中的 雜質，結構較為簡單，不能滿足人們的需要。

　　實用新型內容

　　為了克服上述現有技術的缺陷，本實用新型的目的是提供一種 可循環式多重污泥脫水裝置。

　　本實用新型是采取以下技術方案來實現的：一種可循環式多重 污泥脫水裝置，它包括本體，所述本體包括液壓缸、轉筒、儲液池 和導管，所述本體上方設置有多個進料口;所述本體頂部設置有液 壓缸;所述液壓缸的輸出部分連接有連接件;所述本體內部設置有 轉筒;所述連接件與轉筒內部設置的多個濾板相連接;所述本體內 壁和轉筒之間設置有擋板;所述轉筒下方設置有過濾層;所述本體 下方設置有儲液池;所述儲液池和本體之間設置有變頻電機;所述 變頻電機輸出部分連接的連接軸與轉筒底部相連接;所述本體和儲 液池之間設置有出液管;所述本體底部通過導管與進料口相連接。

　　上述的一種可循環式多重污泥脫水裝置，所述本體內部設置的 過濾層為不銹鋼絲編織而成。

　　上述的一種可循環式多重污泥脫水裝置，所述進料口和本體底 部連接的導管表面設置有循環泵。

　　上述的一種可循環式多重污泥脫水裝置，所述轉筒表面設置有 多個通孔。

　　上述的一種可循環式多重污泥脫水裝置，所述本體采用硬質合 金材料制成。

　　綜上所述本實用新型具有以下有益效果：本實用新型具有結構 設計合理、脫水效果好和使用方便等優點，所述液壓缸通過連接件 與濾板相連接，啟動液壓缸，液壓缸通過連接件不斷擠壓濾板，使 進入轉筒內部的污泥使用固液分離，大大提高了工作效率。
