申請日2015.06.15
公開(公告)日2017.02.22
IPC分類號B01D17/04; C02F1/40; C02F9/02; C02F101/32
摘要
提供用于處理包含烴類和水基液體的料流的系統和方法。所述系統和方法可以采用包含纖維素基材料與聚合物的混合物的介質復合材料。在某些系統和方法中，所述介質復合材料能夠被回洗。包含烴類和水基液體的料流可以通過使所述料流與所述介質復合材料接觸來分離。在某些系統和方法中，包含烴類和水基液體的料流可以通過使所述料流與所述介質復合材料接觸來聚結。

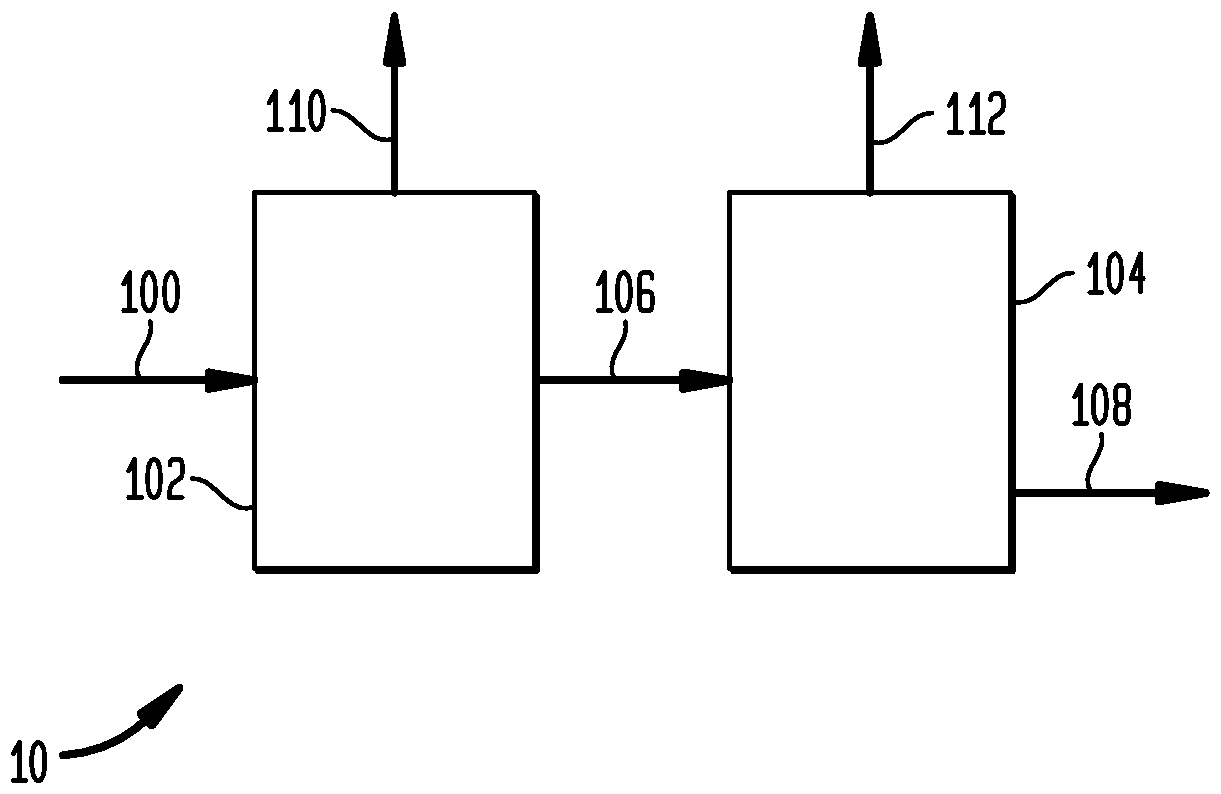

摘要附圖
權利要求書
1.用于處理包含烴類和水基液體的進料料流的方法，包括：
用水性液體預處理多個介質復合材料粒料以產生多個預處理過的介質復合材料粒料，各介質復合材料粒料包含纖維素基材料與聚合物的混合物;
將所述進料料流引入含有多個預處理過的介質復合材料粒料的容器的入口;和
使所述進料料流與多個預處理過的介質復合材料粒料接觸以產生處理過的料流，所述處理過的料流具有低于所述進料料流中烴類的濃度的烴類的預定目標濃度。
2.權利要求1的方法，其中處理過的料流中烴類的預定目標濃度小于大約30 ppm。
3.權利要求1的方法，其中使所述進料料流與多個預處理過的介質復合材料粒料接觸包括使所述進料料流聚結，其中處理過的料流中烴類的預定目標濃度是相對于所述進料料流而言降低的乳化烴類的濃度。
4.權利要求3的方法，其中處理過的料流中乳化烴類的濃度相對于進料料流降低了超過大約50%。
5.權利要求1的方法，進一步包括：
測量處理過的料流中烴類的濃度和處理過的料流的流量中的至少一種;
基于測得的處理過的料流中烴類的濃度和測得的處理過的料流的流量中的至少一種反洗多個預處理過的介質復合材料粒料以產生烴液流出物;和
將所述烴液流出物再循環至所述進料料流。
6.權利要求1的方法，其中預處理多個介質復合材料粒料包括使各介質復合材料粒料與所述水性液體接觸預定的時間間隔。
7.處理包含烴類和水基液體的進料料流的方法，包括：
用水性液體預處理多個介質復合材料粒料以產生多個預處理過的介質復合材料粒料，各介質復合材料粒料包含纖維素基材料與聚合物的混合物;
使所述進料料流以第一通量速率穿過含有多個預處理過的介質復合材料粒料的聚結器以產生聚結的料流;和
使所述聚結的料流以第二通量速率穿過與所述聚結器連通并含有多個預處理過的介質復合材料粒料的過濾器裝置以產生流出物料流。
8.權利要求7的方法，其中所述第一通量速率的范圍是大約100至大約200 gpm/ft2。
9.權利要求7的方法，其中所述第二通量速率小于大約15 gpm/ft2。
10.權利要求7的方法，進一步包括以預定目標降低百分比保持所述流出物料流中烴類的濃度。
11.權利要求7的方法，進一步包括反洗所述聚結器和所述過濾器裝置中的至少一種。
12.權利要求11的方法，其中反洗所述聚結器和所述過濾器裝置中的至少一種基于預定的時間間隔。
13.權利要求11的方法，進一步包括測量所述聚結的料流的流量，并基于測得的聚結的料流的流量來反洗所述聚結器以產生烴液流出物。
14.權利要求11的方法，進一步包括測量流出物料流的流量和流出物料流中烴類的濃度中的至少一種，并基于測得的流出物料流的流量和測得的流出物料流中烴類的濃度中的至少一種來反洗所述過濾器裝置以產生烴液流出物。
15.權利要求7的方法，其中預處理多個介質復合材料粒料包括使各介質復合材料粒料與所述水性液體接觸預定的時間間隔。
16.用于處理包含烴類和水基液體的進料料流的系統，包括：
至少一個與水性液體連通并含有多個介質復合材料粒料的預處理裝置，各介質復合材料粒料包含纖維素基材料與聚合物的混合物，所述至少一個預處理裝置經配置以產生多個預處理過的介質復合材料粒料;
至少一個與所述進料料流連通并含有多個預處理過的介質復合材料粒料的聚結器;和
至少一個與所述聚結器連通的分離器裝置。
17.權利要求16的系統，其中所述分離器裝置是過濾器裝置、水力旋流器、重力沉降裝置和浮選裝置中的至少一種。
18.權利要求17的系統，其中所述分離器裝置是含有多個預處理過的介質復合材料粒料的過濾器裝置。
19.權利要求16的系統，其中各介質復合材料粒料包含至少大約45重量%的濃度的纖維素基材料。
20.權利要求16的系統，其中所述纖維素基材料包含至少一種木質材料。
21.權利要求16的系統，其中各介質復合材料粒料具有大約5目至大約10目的尺寸分布。
說明書
用于水處理工藝的復合材料介質及其使用方法
相關申請的交叉引用
本申請要求2012年3月2日提交的題為“COMPOSITE MEDIA FOR WATER TREATMENTPROCESSES AND METHODS OF USING SAME”的美國專利申請?zhí)?3/410,420根據35 U.S.C. §120作為部分繼續申請的權益，其要求2011年3月3日提交的題為“USE OF BULK COMPOSITEMEDIA COMPOSED OF WOOD AND PLASTIC FOR THE REMOVAL OF OIL FROM WATER”的美國臨時申請?zhí)?1/448,821根據35 U.S.C. § 119(e)的優先權，其各自出于所有目的經此引用以其全文并入本文。
技術領域
各方面總體上涉及液體的處理，更特別涉及聚結烴類并從水基液體中分離烴類的方法。
發明概述
根據一個或多個實施方案，提供了一種用于處理包含烴液和水基液體的進料料流的方法。該方法包括將進料料流引入含有介質復合材料的容器的入口，該介質復合材料包含纖維素基材料和聚合物的混合物，并使進料料流與介質復合材料接觸以產生處理過的料流，該處理過的料流包含預定目標濃度的烴液。在其它方面，該方法進一步包括測量處理過的料流的至少一種性質。在至少一個方面，測得的性質是處理過的料流中烴液的濃度和處理過的料流的流量中的至少一種。在至少一個方面，該方法進一步包括基于處理過的料流的至少一種測得的性質回洗介質復合材料以產生烴液流出物。在另一方面，該方法進一步包括將烴液流出物再循環至進料料流。
在一個或多個實施方案中，使進料料流與介質復合材料接觸包括過濾進料料流，其中處理過的料流的烴液的預定目標濃度低于進料料流中烴液的濃度。在另一實施方案中，處理過的料流中烴液的預定目標濃度低于大約30 ppm。在某些方面，使進料料流與介質復合材料接觸包括使進料料流聚結，其中處理過的料流中烴液的預定目標濃度是相對于進料料流的乳化烴液的降低濃度。在另一實施方案中，處理過的料流中乳化烴液的濃度相對于進料料流降低超過大約50%。在某些方面，處理過的料流包含直徑為至少大約20微米的烴液液滴。
根據一個或多個實施方案，提供了一種用于處理包含烴液和水基液體的進料料流的方法，包括使進料料流以第一通量速率(flux rate)穿過含有介質復合材料的聚結器以產生聚結的料流，該介質復合材料包含纖維素基材料和聚合物的混合物，并使聚結的料流以第二通量速率穿過與該聚結器連通并含有介質復合材料的過濾器裝置以產生流出物料流。在某些實施方案中，第一通量速率為大約100至大約200 gpm/ft2。在至少一個實施方案中，第二通量速率為小于大約40 gpm/ft2。在另一實施方案中，該方法進一步包括以預定目標降低百分比保持流出物料流中烴液的濃度。在至少一個方面，該方法進一步包括回洗聚結器和過濾器裝置中的至少一種。在某些實施方案中，該方法進一步包括基于預定時間間隔回洗聚結器和過濾器裝置中的至少一種。
在一個或多個實施方案中，該方法進一步包括測量聚結的料流的至少一種性質。另一實施方案包括基于聚結的料流的至少一種測得的性質回洗聚結器以產生烴液流出物。在某些方面，該方法的至少一種測得的性質是聚結的料流的流量。
在某些方面，該方法包括測量流出物料流的至少一種性質。在至少一個方面，該方法進一步包括基于流出物料流的至少一種測得的性質回洗過濾器裝置以產生烴液流出物。在另一方面，至少一種測得的性質是流出物料流的流量和流出物料流中烴液的濃度中的至少一種。
根據一個或多個實施方案，提供了一種用于處理包含烴液和水基液體的進料料流的方法，包括使進料料流穿過含有介質復合材料的聚結器以產生聚結的料流，所述介質復合材料包含纖維素基材料和聚合物的混合物，聚結的料流包含相對于進料料流降低濃度的乳化烴液，并通過使聚結的料流穿過分離器裝置來分離該聚結的料流以提供烴液料流和水性料流中的至少一種。在一個方面，聚結的料流包含直徑為至少大約20微米的烴液液滴。在進一步的方面，該分離器裝置包括水力旋流器、重力沉降裝置、過濾器裝置和浮選裝置中的至少一種。
在某些方面，該方法進一步包括測量聚結的料流的至少一種性質。在至少一個方面，該方法進一步包括基于聚結的料流的至少一種測得的性質回洗聚結器以產生烴液流出物。在另一實施方案中，至少一種測得的性質是聚結的料流的流量。
根據一個或多個實施方案，提供了一種用于處理包含烴液和水基液體的進料料流的系統，該系統包括至少一個與進料料流連通并含有介質復合材料的聚結器以及至少一個與該聚結器連通的分離器裝置，所述介質復合材料包含纖維素基材料和聚合物的混合物。在至少一個實施方案中，該分離器裝置是過濾器裝置、重力沉降裝置、水力旋流器和浮選裝置中的至少一種。在某些實施方案中，該分離器裝置是含有介質復合材料的過濾器裝置。在一個或多個實施方案中，該介質復合材料包含至少大約50重量%的濃度的纖維素基材料。在一個實施方案中，該纖維素基材料包含楓木。在某些方面，該聚合物包含高密度聚乙烯。在其它方面，該介質復合材料包含多個形狀一致的粒子。
根據一個或多個實施方案，提供了促進從進料料流中分離烴液與水基液體的處理系統的方法，該處理系統包括至少一個與進料料流連通的容器，該方法包括提供包含纖維素基材料和聚合物的混合物的介質復合材料，并放置在該容器中以便與進料料流接觸。
根據一個或多個實施方案，提供了一種用于處理包含烴類和水基液體的進料料流的方法，所述方法包括用水性液體預處理多個介質復合材料粒料以產生多個預處理過的介質復合材料粒料，其中各介質復合材料粒料包含纖維素基材料和聚合物的混合物，將該進料料流引入含有多個預處理過的介質復合材料粒料的容器的入口，并使進料料流與多個預處理過的介質復合材料粒料接觸以產生處理過的料流，該處理過的料流具有小于進料料流中烴類的濃度的烴類預定目標濃度。
在一個或多個實施方案中，處理過的料流中烴類的預定目標濃度低于大約30ppm。在某些實施方案中，使進料料流與多個預處理過的介質復合材料粒料接觸包括使進料料流聚結，其中處理過的料流中烴類的預定目標濃度是相對于進料料流降低的乳化烴類濃度。在一些實施方案中，處理過的料流中乳化烴類的濃度相對于進料料流降低超過大約50%。根據另一實施方案，該方法進一步包括測量處理過的料流中烴類的濃度和處理過的料流的流量中的至少一種，基于測得的處理過的料流中烴類的濃度和測得的處理過的料流的流量中的至少一種回洗多個預處理過的介質復合材料粒料以產生烴液流出物，并將該烴液流出物再循環至進料料流。在一些實施方案中，預處理多個介質復合材料粒料包括使各介質復合材料粒料與水性液體接觸預定的時間間隔。
根據一個或多個實施方案，提供了一種用于處理包含烴類和水基液體的進料料流的方法，該方法包括用水性液體預處理多個介質復合材料粒料以產生多個預處理過的介質復合材料粒料，其中各介質復合材料粒料包含纖維素基材料和聚合物的混合物，使進料料流以第一通量速率穿過含有多個預處理過的介質復合材料粒料的聚結器以產生聚結的料流，并使聚結的料流以第二通量速率穿過與該聚結器連通并含有多個預處理過的介質復合材料粒料的過濾器裝置以產生流出物料流。
根據一個或多個實施方案，第一通量速率為大約100至大約200 gpm/ft2。根據一些實施方案，第二通量速率小于大約15 gpm/ft2。在某些實施方案中，該方法進一步包括以預定目標降低百分比保持該流出物料流中烴類的濃度。在不同的實施方案中，該方法進一步包括回洗聚結器和過濾器裝置中的至少一種。在至少一個實施方案中，回洗聚結器和過濾器裝置中的至少一種基于預定的時間間隔。在一些實施方案中，該方法進一步包括測量聚結的料流的流量并基于測得的該聚結的料流的流量回洗聚結器以產生烴液流出物。根據一些實施方案，該方法進一步包括測量流出物料流的流量和流出物料流中烴類的濃度中的至少一種，并基于測得的流出物料流的流量和測得的流出物料流中烴類的濃度中的至少一種回洗該過濾器裝置以產生烴液流出物。根據某些實施方案，預處理多個介質復合材料粒料包括使各介質復合材料粒料與水性液體接觸預定的時間間隔。
根據一個或多個實施方案，提供了一種用于處理包含烴類和水基液體的進料料流的系統，該系統包括至少一個與水性液體連通并含有多個介質復合材料粒料的預處理裝置，其中各介質復合材料粒料包含纖維素基材料和聚合物的混合物，至少一個預處理裝置經配置以產生多個預處理過的介質復合材料粒料，至少一個與進料料流連通并含有多個預處理過的介質復合材料粒料的聚結器，以及至少一個與該聚結器連通的分離器裝置。
根據一個或多個實施方案，該分離器裝置是過濾器裝置、水力旋流器、重力沉降裝置和浮選裝置中的至少一種。在進一步的實施方案中，該分離器裝置是含有多個預處理過的介質復合材料粒料的過濾器裝置。在一些實施方案中，各介質復合材料粒料包含至少大約45重量%的濃度的纖維素基材料。在不同的實施方案中，該纖維素基材料包含至少一種木質材料。在一個或多個實施方案中，各介質復合材料粒料具有大約5目至大約10目的尺寸分布。
