申請日2015.06.15

　　公開(公告)日2016.02.24

　　IPC分類號C02F9/06; C02F101/22; C02F103/06

　　摘要

　　本實用新型提供一種含鉻廢水的三級處理設備，包括:反應池、沉淀池和電處理池，反應池左側連接設置有進水口，上邊設置有硫酸亞鐵投料器，右側通過連接管一與沉淀池相連接，沉淀池的底部設置有PH探頭，PH探頭通過數據線與PLC控制器相連接，PLC控制器通過數據線連接設置有氫氧化鈉投料器，沉淀池通過連接管二與電處理池相連接，電處理池左側設置有陰極，右側設置有陽極，陰極和陽極之間設置有直流電源，電處理池的右側設置有出水口。本實用新型的有益效果是：能處理高濃度的含鉻廢水，設備簡單有效，容易拆卸，經濟實惠，處理的廢水能夠達到國家對地下水環境質量的要求。

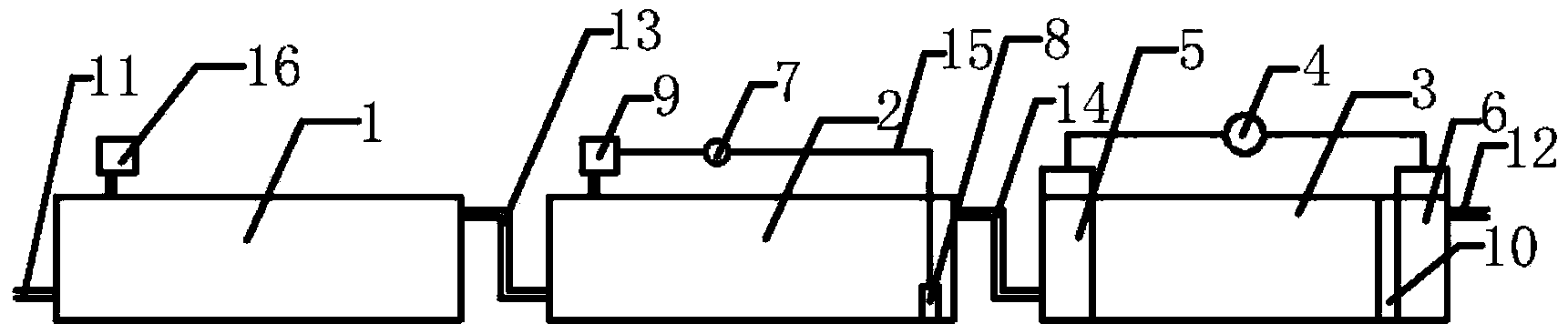

　　摘要附圖



　　權利要求書

　　1.一種含鉻廢水的三級處理設備，包括反應池(1)、沉淀池(2)和電處理池(3)，反應池(1)左側連接設置有進水口(11)，上邊設置有硫酸亞鐵投料器(16)，右側通過連接管一(13)與沉淀池(2)相連接，沉淀池(2)的底部設置有PH探頭(8)，PH探頭(8)通過數據線(15)與PLC控制器(7)相連接，PLC控制器(7)通過數據線(15)連接氫氧化鈉投料器(9)，沉淀池(2)通過連接管二(14)與電處理池(3)相連接，電處理池(3)左側設置有陰極(5)，右側設置有陽極(6)，陰極(5)和陽極(6)連接至直流電源(4)，電處理池(3)的右側設置有出水口(12)。

　　2.如權利要求1所述的含鉻廢水的三級處理設備，其特征在于，所述陽極(6)左側設置有反應墻(10)，反應墻(10)是可滲透的反應墻，反應墻(10)內填充有大量的雙羥基金屬氧化物。

　　3.如權利要求1或2所述的含鉻廢水的三級處理設備，其特征在于，陰極(5)和陽極(6)均為石墨電極。

　　說明書

　　一種含鉻廢水的三級處理設備

　　技術領域

　　本實用新型涉及廢水治理技術領域，尤其涉及一種含鉻廢水的三級處理設備。

　　背景技術

　　隨著人類對礦產資源的需求量越來越多，開采礦物造成出現了大量的鉻渣，隨著雨水的淋漓進入到地下水造成了污染。對于如何處理地下水鉻污染，以前的專利提出了一些方法，比如CN201210440772專利中提出的高效處理地下水鉻污染的方法就很經濟實惠，但是使用的范圍太小，只能針對濃度非常低(實驗中使用的濃度約為60mg/L)的含鉻廢水才有效，生產中產生的含鉻廢水的濃度一般都非常高，有些濃度甚至已經達到了400mg/L，與實際的情況相差比較大，如果使用在實際工程中，那么對含鉻廢水的處理能力是不達標的。

　　實用新型內容

　　本實用新型的目的在于克服現有技術中的不足之處，提供了一種含鉻廢水的三級處理設備。

　　為了達到上述目的，本實用新型是通過以下技術方案實現的：

　　一種含鉻廢水的三級處理設備，包括反應池、沉淀池和電處理池，反應池左側連接設置有進水口，上邊設置有硫酸亞鐵投料器，右側通過連接管一與沉淀池相連接，沉淀池的底部設置有PH探頭，PH探頭通過數據線與PLC控制器相連接，PLC控制器通過數據線連接設置有氫氧化鈉投料器，沉淀池通過連接管二與電處理池相連接，電處理池左側設置有陰極，右側設置有陽極，陰極和陽極之間設置有直流電源，電處理池的右側設置有出水口。

　　進一步所述硫酸亞鐵投料器可以把硫酸亞鐵投入到反應池內，把含鉻廢水內的Cr6+還原為Cr3+，氫氧化鈉投料器受PLC控制器的控制，可根據沉淀池內的PH變化來投入適量的氫氧化鈉，以保證沉淀池的PH值大于8，陽極前面設置有反應墻，反應墻是可滲透的反應墻，反應墻內填充有大量的雙羥基金屬氧化物，直流電源的電壓為60V，陰極和陽極均為石墨電極。

　　本實用新型具有以下有益效果：

　　本實用新型的含鉻廢水的三級處理設備，能處理高濃度的含鉻廢水，設備簡單有效，容易拆卸，經濟實惠，處理的廢水能夠達到國家對地下水環境質量的要求。
