申請日2015.06.15
公開(公告)日2015.12.30
IPC分類號C02F9/02
摘要
本實用新型公開了一種攪拌式工業用廢水凈化裝置，它包括本體，所述本體包括進水口、變頻電機、減速器和儲液池。所述本體頂部設置有多個進水口;所述本體上方設置有變頻電機;所述變頻電機的輸出部分連接減速器;所述減速器的輸出部分連接有攪拌軸;所述攪拌軸表面設置有連接件;所述連接件端頭設置有擾流板;所述攪拌軸底部設置有扇形攪拌軸;所述攪拌軸下方設置有第二過濾層;所述本體內壁設置一層第一過濾層;所述本體下方設置有儲液池;所述本體和儲液池之間設置有連通管。本實用新型具有結構設計合理、污水凈化效率快和使用方便等優點。

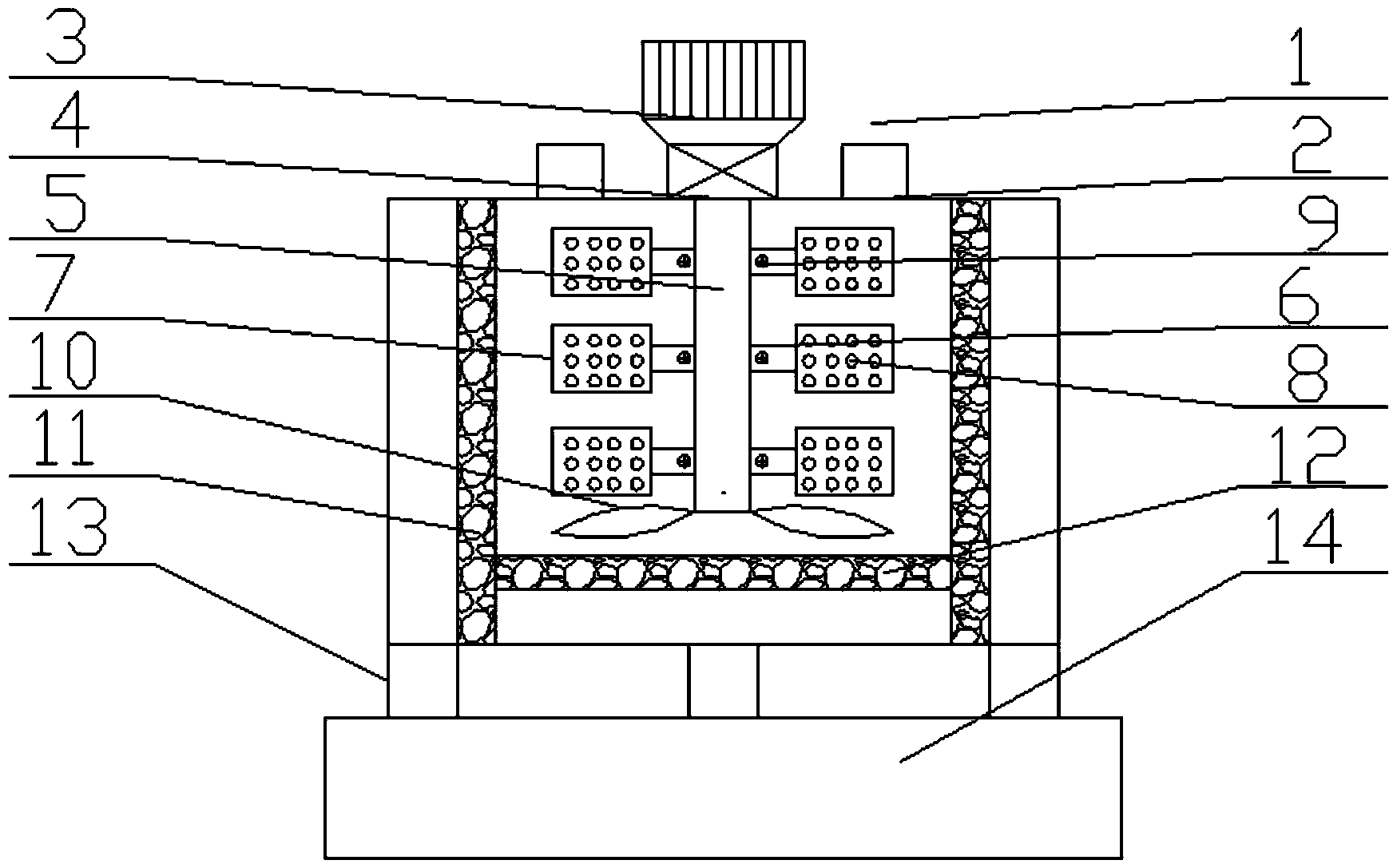

摘要附圖
權利要求書
1.一種攪拌式工業用廢水凈化裝置，它包括本體，所述本體 包括進水口、變頻電機、減速器和儲液池，其特征在于：所述本體 頂部設置有多個進水口;所述本體上方設置有變頻電機;所述變頻 電機的輸出部分連接減速器;所述減速器的輸出部分連接有攪拌軸; 所述攪拌軸表面設置有連接件;所述連接件端頭設置有擾流板;所 述攪拌軸底部設置有扇形攪拌軸;所述攪拌軸下方設置有第二過濾 層;所述本體內壁設置一層第一過濾層;所述本體下方設置有儲液 池;所述本體和儲液池之間設置有連通管。
2.根據權利要求1所述的一種攪拌式工業用廢水凈化裝置，其 特征在于：所述攪拌軸表面設置的連接件通過螺釘固定，且為可拆 卸結構。
3.根據權利要求1所述的一種攪拌式工業用廢水凈化裝置，其 特征在于：所述擾流板表面設置有多個擾流孔。
4.根據權利要求1所述的一種攪拌式工業用廢水凈化裝置，其 特征在于：所述第一過濾層和本體內壁之間設置有間隙。
5.根據權利要求1所述的一種攪拌式工業用廢水凈化裝置，其 特征在于：所述第一過濾層和第二過濾層內部填充材料為顆粒狀結 構活性炭。
說明書
一種攪拌式工業用廢水凈化裝置
技術領域
本實用新型涉及一種廢水凈化裝置，尤其涉及一種攪拌式工業 用廢水凈化裝置。
背景技術
目前，隨著科學技術的發展，工業和煤礦業等領域都在快速進 步，但是隨之帶來的是工業污水量的急劇增多，因此實現污水的凈 化對環境的保護有著十分重要的意義，工業在加工生產過程中產生 的廢水包含大量的固體雜質以及一些有害的化學物質，如果未經處 理直接排放，會給大自然帶來很大的災難，現有的污水處理裝置因 其結構設計不合理，不僅凈化不徹底，而且非常消耗資源，耽誤企 業的時間，也大大增加了企業的生產成本。
實用新型內容
為了克服上述現有技術的缺陷，本實用新型的目的是提供一種 攪拌式工業用廢水凈化裝置。
本實用新型是采取以下技術方案來實現的：一種攪拌式工業用 廢水凈化裝置，它包括本體，所述本體包括進水口、變頻電機、減 速器和儲液池，所述本體頂部設置有多個進水口;所述本體上方設 置有變頻電機;所述變頻電機的輸出部分連接減速器;所述減速器 的輸出部分連接有攪拌軸;所述攪拌軸表面設置有連接件;所述連 接件端頭設置有擾流板;所述攪拌軸底部設置有扇形攪拌軸;所述 攪拌軸下方設置有第二過濾層;所述本體內壁設置一層第一過濾層; 所述本體下方設置有儲液池;所述本體和儲液池之間設置有連通管。
上述的一種攪拌式工業用廢水凈化裝置，所述攪拌軸表面設置 的連接件通過螺釘固定，且為可拆卸結構。
上述的一種攪拌式工業用廢水凈化裝置，所述擾流板表面設置 有多個擾流孔。
上述的一種攪拌式工業用廢水凈化裝置，所述第一過濾層和本 體內壁之間設置有間隙。
上述的一種攪拌式工業用廢水凈化裝置，所述第一過濾層和第 二過濾層內部填充材料為顆粒狀結構活性炭。
綜上所述本實用新型具有以下有益效果：本實用新型具有結構 設計合理、污水凈化效率快和使用方便等優點，所述變頻電機帶動 攪拌軸高速旋轉，對本體內部的污水進行充分?jǐn)嚢瑁闺s質積累在 一起，通過第一過濾層和第二過濾的過濾，有效的去除廢水中的雜 質，起到了凈化水質的目的，且有效的提高了污水的凈化效率，方 便工作人員的操作
