申請日2015.06.15

　　公開(公告)日2016.01.20

　　IPC分類號C02F3/32

　　摘要

　　本實用新型公開了一種減少污水處理中人工濕地池污泥沉淀的裝置，包括人工濕地池、進水管路和出水管路，所述人工濕地池從上往下依次為水生植物、有機織物和鵝卵石，人工濕地池左側上端設有進水管路，人工濕地池右側下端設有出水管路，進水管路和出水管路均設有閥門。相對于現有技術，本實用新型在水生植物層和鵝卵石層之間增設有機織物層，把生活污水中的污泥大部分截留在有機織物層上，減少沉淀于鵝卵石層的污泥，在需要清理污泥沉淀時，只需把有機織物層取出即可，不需要將鵝卵石層全部取出，縮短了人工濕地的清理時間。在出水管路上設置外接透明管，方便觀察生活污水的高度，以便于及時補充污水。

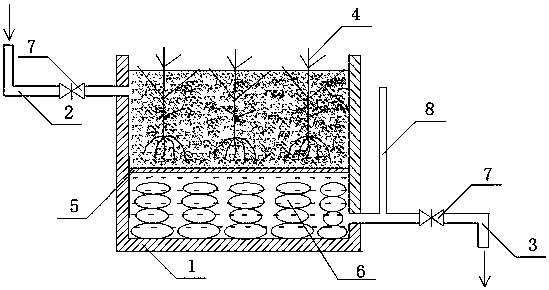

　　摘要附圖



　　權利要求書

　　1.一種減少污水處理中人工濕地池污泥沉淀的裝置，包括人工濕地池(1)、進水管路(2)和出水管路(3)，其特征在于：所述人工濕地池(1)從上往下依次為水生植物(4)、有機織物(5)和鵝卵石(6)，人工濕地池(1)左側上端設有進水管路(2)，人工濕地池(1)右側下端設有出水管路(3)，進水管路(2)和出水管路(3)均設有閥門(7)。

　　2.根據權利要求1所述的減少污水處理中人工濕地池污泥沉淀的裝置，其特征在于：所述水生植物(4)為蘆葦、茭白、鳳眼蓮、傘草、燈心草。

　　3.根據權利要求1所述的減少污水處理中人工濕地池污泥沉淀的裝置，其特征在于：所述出水管路(3)上設有外接透明管(8)。

　　說明書

　　一種減少污水處理中人工濕地池污泥沉淀的裝置

　　技術領域

　　本實用新型屬于水環境污染及治理技術領域，具體涉及一種減少污水處理中人工濕地池污泥沉淀的裝置。

　　背景技術

　　人工濕地污水處理系統是20世紀70年代發展起來的一種污水處理技術，與傳統的污水二級生化處理工藝相比，具有凈化效果好、工藝設備簡單、運轉維護管理方便、能耗低、系統配置可塑性強、對負荷變化適應性強、工程基建和運行費用低、出水具有一定生物安全性、生態環境效益顯著、可實現污水資源化等特點，正越來越多地得到人們的關注。

　　目前人工濕地系統一般分為水平流、潛流和垂直流，其中，垂直流人工濕地因其具有占地面積較其他形式濕地小、整個系統可以完全建在地下等優點而被廣泛使用。在垂直流人工濕地中，污水自表層向下垂直滲濾，在向下流的過程中依次經過不同的介質層，達到凈化的目的。現有的垂直流人工濕地容易堵塞，時間一長，大部分污泥沉淀到池底，難以清理。

　　發明內容

　　本實用新型要解決的技術問題是現有的垂直流人工濕地容易堵塞，時間一長，大部分污泥沉淀到池底，難以清理，為解決上述問題，本實用新型提供一種減少污水處理中人工濕地池污泥沉淀的裝置。

　　本實用新型的目的是以下述方式實現的：

　　一種減少污水處理中人工濕地池污泥沉淀的裝置，包括人工濕地池、進水管路和出水管路，所述人工濕地池從上往下依次為水生植物、有機織物和鵝卵石，人工濕地池左側上端設有進水管路，人工濕地池右側下端設有出水管路，進水管路和出水管路均設有閥門。

　　所述水生植物為蘆葦、茭白、鳳眼蓮、傘草、燈心草。

　　所述出水管路上設有外接透明管。

　　相對于現有技術，本實用新型在水生植物層和鵝卵石層之間增設有機織物層，把生活污水中的污泥大部分截留在有機織物層上，減少沉淀于鵝卵石層的污泥，在需要清理污泥沉淀時，只需把有機織物層取出即可，不需要將鵝卵石層全部取出，縮短了人工濕地的清理時間。在出水管路上設置外接透明管，方便觀察生活污水的高度，以便于及時補充污水。
