申請日2015.07.24

　　公開(公告)日2015.10.14

　　IPC分類號C02F1/52; C02F1/24

　　摘要

　　本發明公開了一種微米級溶氣氣浮污水處理設備，包括水泵、壓縮空氣儲能分配器、溶氣筒體、溶氣水均壓儲能管和反應池體;溶氣筒體內固定設置有至少一組微氣泡發生器;每組微氣泡發生器通過與其相配合的微氣泡發生器座體與溶氣筒體固定;微氣泡發生器與微氣泡發生器座體之間留有氣腔;微氣泡發生器為陶瓷砂粒燒結體;所述壓縮空氣儲能器與空氣壓縮機連接，通過壓縮空氣導流管與溶氣筒體連接;所述壓縮空氣導流管與微氣泡發生器座體一一對應;本發明能耗低、實用維修方便、故障率低、操作簡單方便，可以廣泛應用于污水、廢水、飲用水、臭氧水和水產養殖等行業的水處理。

　　權利要求書

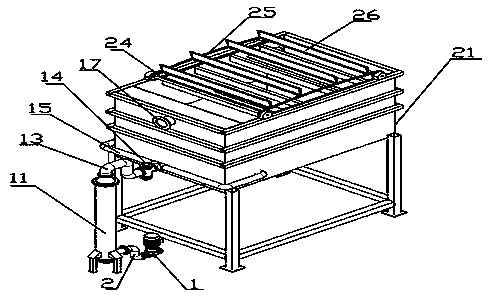

　　1.一種微米級溶氣氣浮污水處理設備，其特征在于：包括水泵(1)、壓縮空氣儲能分配器(3)、溶氣筒體(11)、溶氣水均壓儲能管(14)和反應池體(20);所述水泵(1)通過供水管(2)與溶氣筒體(11)下部連接;所述溶氣筒體(11)內固定設置有至少一組微氣泡發生器(7);每組微氣泡發生器(7)通過與其相配合的微氣泡發生器座體(8)與溶氣筒體(11)固定;所述微氣泡發生器(7)與微氣泡發生器座體(8)之間留有氣腔;所述微氣泡發生器(7)為陶瓷砂粒燒結體;所述壓縮空氣儲能器(3)與空氣壓縮機連接，通過與微氣泡發生器座體(8)相配合的壓縮空氣導流管(4)連接到溶氣筒體(11);所述壓縮空氣儲能器(3)下端設置有壓縮空氣控制閥(5);溶氣水均壓儲能管(14)通過溶氣水輸水管(13)連接溶氣筒體(11)上部的溶氣水出水口(12);溶氣水均壓儲能管(14)外部設置有至少一組溶氣水釋放頭(15);溶氣水釋放頭(15)設置于反應池體(20)內，其下方設置有污水進水口(16);所述反應池體(20)下部設置有清水出口(30)。

　　2.根據權利要求1所述的一種微米級溶氣氣浮污水處理設備，其特征在于：所述微氣泡發生器座體(8)外圍設置有微氣泡發生器座體支撐(9);所述微氣泡座體(8)之間通過微氣泡發生器連接桿(10)相互連接。

　　3.根據權利要求1所述的一種微米級溶氣氣浮污水處理設備，其特征在于：所述微氣泡發生器(7)為樹脂砂輪圓片或石英砂條型結體。

　　4.根據權利要求1所述的一種微米級溶氣氣浮污水處理設備，其特征在于：所述溶氣水釋放頭(15)周圍設置有污水均衡導流閘板(18);所述溶氣水釋放頭(15)與污水進水口(16)之間設置有混合絮凝導流板(19);所述溶氣水釋放頭(15)為橫向定向曝氣釋放頭。

　　5.根據權利要求1所述的一種微米級溶氣氣浮污水處理設備，其特征在于：所述每個微氣泡發生器座體(8)上設置有相對的兩組微氣泡發生器(7)，兩組微氣泡發生器(7)之間具有空腔。

　　6.根據權利要求1所述的一種微米級溶氣氣浮污水處理設備，其特征在于：所述反應池體(20)上部設置有絮凝物刮板(25);所述絮凝物刮板(25)通過鏈條(24)與鏈輪(23)連接;鏈輪(23)同時連接電機(21)和減速機(22)。

　　7.根據權利要求6所述的一種微米級溶氣氣浮污水處理設備，其特征在于：所述絮凝物刮板(25)連接有絮凝物刮板導向板(26)。

　　8.根據權利要求6所述的一種微米級溶氣氣浮污水處理設備，其特征在于：所述反應池(20)池體底部從上往下傾斜，下部設置有沉淀物清理螺旋(28);沉淀物清理螺旋(28)連接有沉淀物傳感器;沉淀物傳感器和沉淀物螺旋(28)均連接電磁閥(29)。

　　9.根據權利要求8所述的一種微米級溶氣氣浮污水處理設備，其特征在于：所述反應池體(20)內一端、絮凝物刮板導向板(26)下方設置有絮凝物柵池(27);所述沉淀物清理螺旋(28)為無軸螺旋或淤泥泵。

　　10.根據權利要求1所述的一種微米級溶氣氣浮污水處理設備，其特征在于：所述壓縮空氣儲能分配器(3)上設置有壓力表(6)。

　　說明書

　　一種微米級溶氣氣浮污水處理設備

　　技術領域

　　本發明涉及一種污水處理設備，具體涉及一種微米級溶氣氣浮污水處理設備。

　　背景技術

　　在我國工業水污染現象十分嚴重，主要是河流水體污染;目前在500多條大的河流中，有80%以上受到不同程度的污染，這都是由于工業廢水直接排放污染所造成的;流過全國40%以上的大城市重要河流，90%的河流都受到不同程度的污染，對環境生態和居民的身體健康造成極大的威脅和傷害。

　　廢水或污水的處理好壞關鍵是溶氣機，但目前市場上所生產的水處理設備配套的溶氣機，都普遍存在生產過程中所生成氣泡大、溶氣絮凝混合效果不好、溶氣頭容易堵塞、不能反沖洗再利用的缺點，而且故障率高、維護成本高、能耗高、處理過的工業廢水不達標、日積月累從而加大了河流水質污染事半功倍。

　　發明內容

　　本發明提供一種可以使氣泡在水中形成微米級氣泡，溶氣絮凝效果好的微米級污水處理設備。

　　本發明采用的技術方案是：一種微米級溶氣氣浮污水處理設備，包括水泵、壓縮空氣儲能分配器、溶氣筒體、溶氣水均壓儲能管和反應池體;所述水泵通過供水管與溶氣筒體下部連接;所述溶氣筒體內固定設置有至少一組微氣泡發生器;每組微氣泡發生器通過與其相配合的微氣泡發生器座體與溶氣筒體固定;所述微氣泡發生器與微氣泡發生器座體之間留有氣腔;所述微氣泡發生器為陶瓷砂粒燒結體;所述壓縮空氣儲能器與空氣壓縮機連接，通過壓縮空氣導流管與溶氣筒體連接;所述壓縮空氣導流管與微氣泡發生器座體一一對應;所述壓縮空氣儲能器下端設置有壓縮空氣控制閥;溶氣水均壓儲能管通過溶氣水輸水管連接溶氣筒體上部的溶氣水出水口;溶氣水均壓儲能管外部設置有至少一組溶氣水釋放頭;溶氣水釋放頭設置于反應池體內，其下方設置有污水進水口;所述反應池體下部設置有清水出口。

　　作為優選，所述微氣泡發生器座體外圍設置有微氣泡發生器座體支撐;所述微氣泡座體之間通過微氣泡發生器連接桿相互連接。

　　作為優選，所述微氣泡發生器為樹脂砂輪圓片或石英砂條型結體。

　　作為優選，所述溶氣水釋放頭周圍設置有污水均衡導流閘板;所述溶氣水釋放頭與污水進水口之間設置有混合絮凝導流板;所述溶氣水釋放頭為橫向定向曝氣釋放頭。

　　作為優選，所述每個微氣泡發生器座體上設置有相對的兩組微氣泡發生器，兩組微氣泡發生器之間具有空腔。

　　作為優選，所述反應池體上部設置有絮凝物刮板;所述絮凝物刮板通過鏈條與鏈輪連接;鏈輪同時連接電機和減速機。

　　作為優選，所述絮凝物刮板連接有絮凝物刮板導向板。

　　作為優選，所述反應池池體底部從上往下傾斜，下部設置有沉淀物清理螺旋;沉淀物清理螺旋連接有沉淀物傳感器;沉淀物傳感器和沉淀物螺旋均連接電磁閥。

　　作為優選，所述反應池體內一端、絮凝物刮板導向板下方設置有絮凝物柵池;所述沉淀物清理螺旋為無軸螺旋或淤泥泵。

　　作為優選，所述壓縮空氣儲能分配器上設置有壓力表。

　　本發明的有益效果是：

　　(1)本發明在線生產時同步生成微米級氣泡與污水有效混合，絮凝效果好;

　　(2)本發明能耗低、實用維修方便、故障率低、操作簡單;

　　(3)本發明結構簡單，污水處理效果好。
