申請日2015.06.14

　　公開(公告)日2015.11.04

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開了一種攪拌式工業廢水凈化消毒裝置，它包括本體，所述本體包括進水口、變頻電機、減速器和儲液池。所述本體頂部設置有多個進水口;所述本體上方設置有變頻電機;所述變頻電機的輸出部分連接有減速器;所述減速器的輸出部分連接有攪拌軸;所述本體內部頂端位置設置有第一過濾層;所述攪拌軸表面設置有橫向攪拌軸;所述本體內壁設置有紫外線燈管;所述攪拌軸下方設置有活性炭層;所述本體底部設置有第二過濾層;所述本體下方設置有儲液池;所述儲液池和本體之間設置有連通管。本實用新型具有結構設計合理、凈化效果好和使用方便等優點。

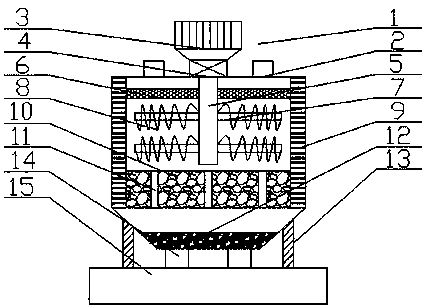

　　摘要附圖



　　權利要求書

　　1.一種攪拌式工業廢水凈化消毒裝置，它包括本體，所述本體包括進水口、變頻電機、減速器和儲液池，其特征在于：所述本體頂部設置有多個進水口;所述本體上方設置有變頻電機;所述變頻電機的輸出部分連接有減速器;所述減速器的輸出部分連接有攪拌軸;所述本體內部頂端位置設置有第一過濾層;所述攪拌軸表面設置有橫向攪拌軸;所述本體內壁設置有紫外線燈管;所述攪拌軸下方設置有活性炭層;所述本體底部設置有第二過濾層;所述本體下方設置有儲液池;所述儲液池和本體之間設置有連通管。

　　2.根據權利要求1所述的一種攪拌式工業廢水凈化消毒裝置，其特征在于：所述橫向攪拌軸表面設置有螺旋攪拌軸。

　　3.根據權利要求1所述的一種攪拌式工業廢水凈化消毒裝置，其特征在于：所述本體內部設置的活性炭層之間設置有隔板。

　　4.根據權利要求1所述的一種攪拌式工業廢水凈化消毒裝置，其特征在于：所述儲液池和本體之間設置有支撐架。

　　5.根據權利要求1所述的一種攪拌式工業廢水凈化消毒裝置，其特征在于：所述第一過濾層為不銹鋼絲編織而成。

　　說明書

　　一種攪拌式工業廢水凈化消毒裝置

　　技術領域

　　本實用新型涉及一種廢水處理裝置，尤其涉及一種攪拌式工業廢水凈化消毒裝置。

　　背景技術

　　目前，隨著科學技術的發展，工業等領域也在快速進步，但是隨之帶來的是工業污水量的急劇增多，因此實現污水的凈化對環境的保護有著十分重要的意義，工業的污水中往往包含固體雜質以及一些有害物質，這給后期的污水凈化帶來很大的困難，傳統的水凈化采用沉淀等方式，這種凈化污水的方法不僅時間長，而且非常消耗資源，而且不能對廢水進行消毒處理，還會造成環境污染，且耽誤企業的時間，也大大增加了企業的生產成本。

　　實用新型內容

　　為了克服上述現有技術的缺陷，本實用新型的目的是提供一種攪拌式工業廢水凈化消毒裝置。

　　本實用新型是采取以下技術方案來實現的：一種攪拌式工業廢水凈化消毒裝置，它包括本體，所述本體包括進水口、變頻電機、減速器和儲液池，所述本體頂部設置有多個進水口;所述本體上方設置有變頻電機;所述變頻電機的輸出部分連接有減速器;所述減速器的輸出部分連接有攪拌軸;所述本體內部頂端位置設置有第一過濾層;所述攪拌軸表面設置有橫向攪拌軸;所述本體內壁設置有紫外線燈管;所述攪拌軸下方設置有活性炭層;所述本體底部設置有第二過濾層;所述本體下方設置有儲液池;所述儲液池和本體之間設置有連通管。

　　上述的一種攪拌式工業廢水凈化消毒裝置，所述橫向攪拌軸表面設置有螺旋攪拌軸。

　　上述的一種攪拌式工業廢水凈化消毒裝置，所述本體內部設置的活性炭層之間設置有隔板。

　　上述的一種攪拌式工業廢水凈化消毒裝置，所述儲液池和本體之間設置有支撐架。

　　上述的一種攪拌式工業廢水凈化消毒裝置，所述第一過濾層為不銹鋼絲編織而成。

　　綜上所述本實用新型具有以下有益效果：本實用新型具有結構設計合理、凈化效果好和使用方便等優點，所述本體內部設置的紫外線燈管可以有效的液體進行消毒處理，有效的去除液體中的有害物質，避免液體中的有害物質對環境造成破壞。
