申請日2015.09.01
公開(公告)日2015.12.30
IPC分類號B26D3/20; F23G7/00; F23K3/00
摘要
本發明公開了一種撥料風干化污泥入爐輸送設備及其入爐輸送控制方法，屬于污泥入爐輸送技術領域，污泥不會在入爐輸送裝置的管路中形成污泥搭橋，污泥不會堵塞入爐輸送裝置的管路，污泥倉中的污泥能順利的輸送到燃燒爐中。本發明先對污泥進行壓緊得到一號壓緊污泥塊，然后從一號壓緊污泥塊上裁切下裁切污泥塊，再對裁切污泥塊進行壓緊后得到二號壓緊污泥塊，最后通過高壓推力氣壓和圍墻保護氣流筒共同把二號壓緊污泥塊投送到燃燒爐中。污泥不會在入爐輸送裝置的管路中形成污泥搭橋，污泥不會堵塞入爐輸送裝置的管路，污泥倉中的污泥能順利的輸送到燃燒爐中。

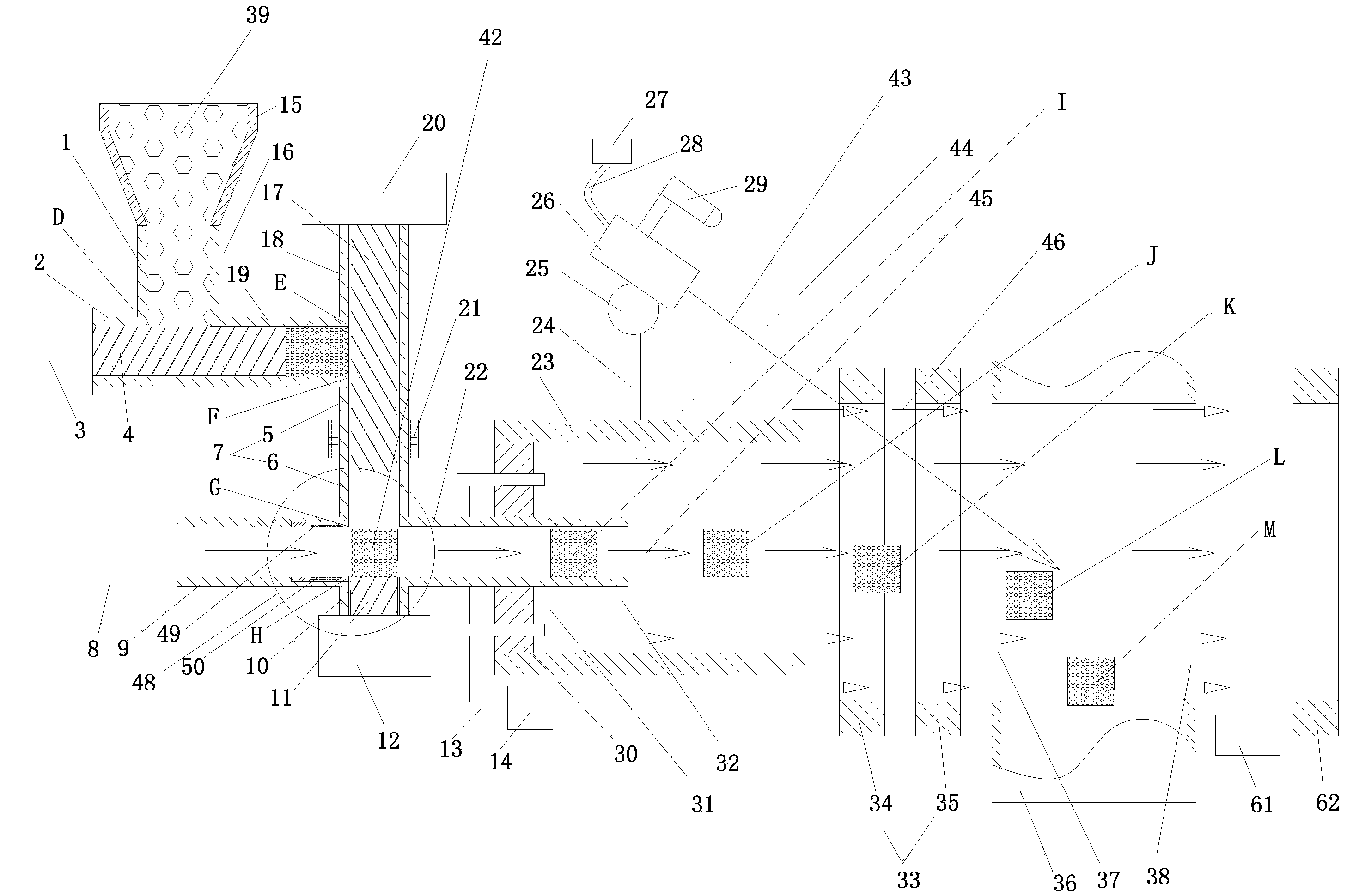

摘要附圖
權利要求書
1.撥料風干化污泥入爐輸送設備，其特征在于，包括控制器和設有電磁閥的一 號管，還包括二號管、三號管、四號管、五號管、六號管、七號管和八號管;一號管 的下端、二號管的右端和三號管的左端分別相互連通連接在一起，三號管的右端、四 號管的下端和五號管的上端分別相互連通連接在一起，五號管的下端、六號管的右端、 七號管的上端和八號管的左端分別相互連通連接在一起;所述二號管的管心線與三號 管的管心線落在同一條水平直線A上;所述四號管的管心線、五號管的管心線和七號 管的管心線均落在同一條豎直直線B上;所述六號管的管心線與八號管的管心線落在 同一條水平直線C上;在二號管的左端設有一號氣缸，在二號管內密閉滑動設有與一 號氣缸的伸縮桿連接的一號活塞;在四號管的上端設有二號氣缸，在四號管內密閉滑 動設有與二號氣缸的伸縮桿連接的二號活塞;在七號管的下端設有三號氣缸，在七號 管內密閉滑動設有與三號氣缸的伸縮桿連接的三號活塞;在六號管的左端設有能朝六 號管內提供高壓推力氣壓的氣壓推力投送器;在六號管管腔內的右上端管壁上水平朝 右設有上刀槽，在六號管管腔內的右下端管壁上水平朝右設有下刀槽，在上刀槽內 和下刀槽內分別設有上氣缸和下氣缸，并且上氣缸的伸縮桿和下氣缸的伸縮桿分別水 平朝右布置，在上氣缸的伸縮桿上和下氣缸的伸縮桿上分別水平朝右固定連接有刀口 朝右的上切刀和下切刀;所述電磁閥的控制端、一號氣缸的控制端、二號氣缸的控制 端、三號氣缸的控制端、氣壓推力投送器的控制端、上氣缸的控制端和下氣缸的控制 端分別與控制器電連接。
2.根據權利要求1所述的撥料風干化污泥入爐輸送設備，其特征在于，在上刀 槽的右端和下刀槽的右端分別設有上刮落孔和下刮落孔，所述上切刀和下切刀分別滑 動布置在上刮落孔內和下刮落孔內。
3.根據權利要求1所述的撥料風干化污泥入爐輸送設備，其特征在于，在八號 管的上表面上朝上設有支撐桿，在支撐桿上設有能上下轉動的上下轉動機構，在上下 轉動機構上設有擊落噴氣口朝右下方布置的擊落噴氣頭，所述擊落噴氣頭的擊落噴氣 口呈向下彎折的半圓弧狀，所述擊落噴氣口的豎直中心線與八號管的右端口的豎直中 心線在同一個豎直面內;一臺二號氣泵的出氣軟管與所述擊落噴氣頭相連通;所述上 下轉動機構的控制端和二號氣泵的控制端分別與控制器電連接。
4.根據權利要求3所述的撥料風干化污泥入爐輸送設備，其特征在于，在擊落 噴氣頭的上表面上設有與控制器電連接的攝像頭。
5.根據權利要求1所述的撥料風干化污泥入爐輸送設備，其特征在于，在所述 八號管的右端口正前方設置有前無葉風扇，所述前無葉風扇的控制端與控制器電連 接，所述前無葉風扇的引入氣流進風孔端朝向所述八號管的右端口布置，所述前無葉 風扇的風孔圈的內圈直徑大于所述八號管的外管直徑。
6.一種適用于權利要求1所述的撥料風干化污泥入爐輸送設備的入爐輸送控制 方法，其特征在于，入爐輸送控制方法包括如下步驟：
(6-1)將一號管的上端連接在污泥倉下端的出料口上，并關上電磁閥，并把燃 燒爐的爐進料孔布置在八號管的右端口正前方;
設一號管的下端口與二號管的右端口的連接處為D處，設三號管的右端口與四號 管的下端口的連接處為E處，設三號管的右端口與五號管的上端口的連接處為F處， 設六號管的右端口與五號管的下端口的連接處為G處，設六號管的右端口與七號管的 上端口的連接處為H處;
一號活塞的右端部向右移動能到達的最右端處位于E處;二號活塞的下端部向上 移動能到達的最上端處位于E處;二號活塞的下端部向下移動能到達的最下端處位于 G處;三號活塞的上端部向上移動能到達的最上端處位于F處;三號活塞的上端部向 下移動能到達的最下端處位于H處;
設一號活塞的右端部的初始位置在D處，設二號活塞的下端部的初始位置在E 處，設三設號活塞的上端部的初始位置在F處;
(6-2)在控制器的控制下，打開電磁閥，讓污泥倉中干化后的污泥從污泥倉的 出料口經一號管流入到三號管中，當三號管中裝滿污泥關閉電磁閥;然后一號氣缸 的伸縮桿伸長把一號活塞的右端部移動到三號管中對污泥進行壓緊后得到一號壓緊 污泥塊;
(6-3)然后，二號活塞的下端部和三號活塞的上端部同時向下移動，或者三號 活塞的上端先向下移動到五號管的管腔內后，二號活塞的下端再往下移動到五號管的 管腔內;在二號活塞的下端部往下移動的過程中，二號活塞的下端部將位于二號活塞 的下端部正下方的一號壓緊污泥塊進行裁切得到裁切污泥塊;
(6-4)當二號活塞的下端和三號活塞的上端均在五號管的管腔內后，三號活塞 的上端停止不動，二號活塞的下端繼續往下移動對裁切污泥塊進行壓緊后得到二號壓 緊污泥塊;
(6-5)然后三號活塞的上端部向下移動到H處，二號活塞的下端部向下移動將 二號壓緊污泥塊推入到六號管的右端口H處;
(6-6)在控制器的控制下，一號氣泵向環形腔輸入氣流從而在環形腔的環形口 噴射出橫截面呈圓筒狀的圍墻保護氣流筒;
(6-7)氣壓推力投送器啟動后瞬間向六號管的管腔中輸入高壓推力氣壓形成高 壓推力氣流將二號壓緊污泥塊從八號管的管腔中推出后投入到燃燒爐中;并且二號壓 緊污泥塊從八號管的管腔中推出后，二號壓緊污泥塊會受到圍墻保護氣流筒的保護， 使從二號壓緊污泥塊上分離下來的污泥碎塊不會逃逸到圍墻保護氣流筒外而出現污 泥碎塊的飛濺，從而使污泥碎塊也被送入到燃燒爐中;
(6-8)然后讓一號活塞的右端部復位到初始位置D處，讓二號活塞的下端部復 位到初始位置E處，讓三設號活塞的上端部復位到初始位置F處;
(6-9)至此，輸送裝置完成一次污泥從污泥倉到燃燒爐的污泥輸送作業;若重 復步驟(6-2)至步驟(6-8)，污泥入爐輸送裝置即可實現對污泥從污泥倉到燃燒爐 的污泥輸送作業直至污泥輸送作業結束。
說明書
撥料風干化污泥入爐輸送設備及其入爐輸送控制方法
技術領域
本發明涉及污泥入爐輸送技術領域，具體涉及一種撥料風干化污泥入爐輸送設備及其入 爐輸送控制方法。
背景技術
現有的污泥焚燒技術中，污泥都是通過污泥入爐輸送管路輸送到燃燒爐的。由于污泥中 一般都含有水份，含有水分的污泥易在污泥入爐輸送管路中形成搭橋。所以現有的污泥入爐 輸送管路存在污泥搭橋的堵塞現象，導致污泥倉中的污泥不能順利的輸送到燃燒爐中。
本發明是為了解決現有污泥入爐輸送管路存在污泥搭橋的堵塞現象，導致污泥倉中的污 泥不能順利的輸送到燃燒爐中的不足，提供一種污泥不會在污泥入爐輸送裝置的管路中形成 污泥搭橋，污泥不會堵塞污泥入爐輸送裝置的管路，先讓污泥倉中的污泥形成污泥塊后再將 污泥塊輸送到燃燒爐中的撥料風干化污泥入爐輸送設備及其入爐輸送控制方法。
以上技術問題是通過下列技術方案解決的：
撥料風干化污泥入爐輸送設備，包括控制器和設有電磁閥的一號管，還包括二號管、三 號管、四號管、五號管、六號管、七號管和八號管;一號管的下端、二號管的右端和三號管 的左端分別相互連通連接在一起，三號管的右端、四號管的下端和五號管的上端分別相互連 通連接在一起，五號管的下端、六號管的右端、七號管的上端和八號管的左端分別相互連通 連接在一起;所述二號管的管心線與三號管的管心線落在同一條水平直線A上;所述四號管 的管心線、五號管的管心線和七號管的管心線均落在同一條豎直直線B上;所述六號管的管 心線與八號管的管心線落在同一條水平直線C上;在二號管的左端設有一號氣缸，在二號管 內密閉滑動設有與一號氣缸的伸縮桿連接的一號活塞;在四號管的上端設有二號氣缸，在四 號管內密閉滑動設有與二號氣缸的伸縮桿連接的二號活塞;在七號管的下端設有三號氣缸， 在七號管內密閉滑動設有與三號氣缸的伸縮桿連接的三號活塞;在六號管的左端設有能朝六 號管內提供高壓推力氣壓的氣壓推力投送器;在六號管管腔內的右上端管壁上水平朝右設有 上刀槽，在六號管管腔內的右下端管壁上水平朝右設有下刀槽，在上刀槽內和下刀槽內分別 設有上氣缸和下氣缸，并且上氣缸的伸縮桿和下氣缸的伸縮桿分別水平朝右布置，在上氣缸 的伸縮桿上和下氣缸的伸縮桿上分別水平朝右固定連接有刀口朝右的上切刀和下切刀;所述 電磁閥的控制端、一號氣缸的控制端、二號氣缸的控制端、三號氣缸的控制端、氣壓推力投 送器的控制端、上氣缸的控制端和下氣缸的控制端分別與控制器電連接。
本方案先對污泥進行壓緊得到一號壓緊污泥塊，然后從一號壓緊污泥塊上裁切下裁切污 泥塊，再對裁切污泥塊進行壓緊后得到二號壓緊污泥塊。上切刀在上氣缸的作用下讓二號壓 緊污泥塊與二號活塞分離，下切刀在下氣缸的作用下讓二號壓緊污泥塊與三號活塞分離。最 后通過高壓推力氣壓和圍墻保護氣流筒共同把二號壓緊污泥塊投送到燃燒爐中。本方案污泥 不會在污泥入爐輸送裝置的管路中形成污泥搭橋，污泥不會堵塞污泥入爐輸送裝置的管路。 通過先讓污泥倉中的污泥形成二號壓緊污泥塊后再將二號壓緊污泥塊輸送到燃燒爐中的污泥 倉中的污泥能順利的輸送到燃燒爐中。
作為優選，在上刀槽的右端和下刀槽的右端分別設有上刮落孔和下刮落孔，所述上切刀 和下切刀分別滑動布置在上刮落孔內和下刮落孔內。上刮落孔和下刮落孔分別能夠刮下上切 刀上和下切刀上粘附的污泥。
作為優選，在八號管的上表面上朝上設有支撐桿，在支撐桿上設有能上下轉動的上下轉 動機構，在上下轉動機構上設有擊落噴氣口朝右下方布置的擊落噴氣頭，所述擊落噴氣頭的 擊落噴氣口呈向下彎折的半圓弧狀，所述擊落噴氣口的豎直中心線與八號管的右端口的豎直 中心線在同一個豎直面內;一臺二號氣泵的出氣軟管與所述擊落噴氣頭相連通;所述上下轉 動機構的控制端和二號氣泵的控制端分別與控制器電連接。擊落噴氣頭朝右下方吹出擊落氣 流，擊落氣流與圍墻保護氣流筒相交叉，強迫進入燃燒爐內的二號壓緊污泥塊盡快下落到燃 燒爐中。擊落氣流可間隙性噴射出來，擊落氣流只要能在二號壓緊污泥塊到達燃燒爐的爐進 料孔后能夠?qū)⒃摱?hào)壓緊污泥塊擊落到燃燒爐中即可。在二號壓緊污泥塊從H處投入到燃燒 爐的過程中會從其上脫落一些污泥碎塊。擊落氣流保證了污泥碎塊也能及時落入燃燒爐中， 避免了污泥碎塊飛濺到燃燒爐外。
作為優選，在擊落噴氣頭的上表面上設有與控制器電連接的攝像頭。攝像頭便于遠距離 實時監控二號壓緊污泥塊的投入情況，使用方便簡單。
作為優選，在所述八號管的右端口正前方設置有前無葉風扇，所述前無葉風扇的控制端 與控制器電連接，所述前無葉風扇的引入氣流進風孔端朝向所述八號管的右端口布置，所述 前無葉風扇的風孔圈的內圈直徑大于所述八號管的外管直徑。
前無葉風扇產生的風扇氣流增強了八號管的右端口到燃燒爐的投入輸送距離的風力輸送 能力，能夠?qū)⒅亓扛蟮亩?hào)壓緊污泥塊投入到燃燒爐中，并且若在八號管的右端口和燃燒 爐的爐進料孔之間的空間中布置若干個前無葉風扇，不僅能夠大大提高風力輸送能力，而且 還使得八號管以及八號管上的設備遠離高溫的燃燒爐，隔熱效果更好，設置在八號管上的設 備使用壽命更長。
一種適用于撥料風干化污泥入爐輸送設備的入爐輸送控制方法，入爐輸送控制方法包括 如下步驟：
(6-1)將一號管的上端連接在污泥倉下端的出料口上，并關上電磁閥，并把燃燒爐的爐 進料孔布置在八號管的右端口正前方;并在爐進料孔正對方的燃燒爐的爐壁上設有爐出風孔， 爐進料孔和爐出風孔正對布置;
設一號管的下端口與二號管的右端口的連接處為D處，設三號管的右端口與四號管的下 端口的連接處為E處，設三號管的右端口與五號管的上端口的連接處為F處，設六號管的右 端口與五號管的下端口的連接處為G處，設六號管的右端口與七號管的上端口的連接處為H 處;
一號活塞的右端部向右移動能到達的最右端處位于E處;二號活塞的下端部向上移動能 到達的最上端處位于E處;二號活塞的下端部向下移動能到達的最下端處位于G處;三號活 塞的上端部向上移動能到達的最上端處位于F處;三號活塞的上端部向下移動能到達的最下 端處位于H處;
設一號活塞的右端部的初始位置在D處，設二號活塞的下端部的初始位置在E處，設三 設號活塞的上端部的初始位置在F處;
(6-2)在控制器的控制下，打開電磁閥，讓污泥倉中干化后的污泥從污泥倉的出料口經 一號管流入到三號管中，當三號管中裝滿污泥關閉電磁閥;然后一號氣缸的伸縮桿伸長把一 號活塞的右端部移動到三號管中對污泥進行壓緊后得到一號壓緊污泥塊;
(6-3)然后，二號活塞的下端部和三號活塞的上端部同時向下移動，或者三號活塞的上 端先向下移動到五號管的管腔內后，二號活塞的下端再往下移動到五號管的管腔內;在二號 活塞的下端部往下移動的過程中，二號活塞的下端部將位于二號活塞的下端部正下方的一號 壓緊污泥塊進行裁切得到裁切污泥塊;
(6-4)當二號活塞的下端和三號活塞的上端均在五號管的管腔內后，三號活塞的上端停 止不動，二號活塞的下端繼續往下移動對裁切污泥塊進行壓緊后得到二號壓緊污泥塊;
(6-5)然后三號活塞的上端部向下移動到H處，二號活塞的下端部向下移動將二號壓緊 污泥塊推入到六號管的右端口H處;
(6-6)在控制器的控制下，一號氣泵向環形腔輸入氣流從而在環形腔的環形口噴射出橫 截面呈圓筒狀的圍墻保護氣流筒;
(6-7)氣壓推力投送器啟動后瞬間向六號管的管腔中輸入高壓推力氣壓形成高壓推力氣 流將二號壓緊污泥塊從八號管的管腔中推出后投入到燃燒爐中;并且二號壓緊污泥塊從八號 管的管腔中推出后，二號壓緊污泥塊會受到圍墻保護氣流筒的保護，使從二號壓緊污泥塊上 分離下來的污泥碎塊不會逃逸到圍墻保護氣流筒外而出現污泥碎塊的飛濺，從而使污泥碎塊 也被送入到燃燒爐中;
(6-8)然后讓一號活塞的右端部復位到初始位置D處，讓二號活塞的下端部復位到初始 位置E處，讓三設號活塞的上端部復位到初始位置F處;
(6-9)至此，輸送裝置完成一次污泥從污泥倉到燃燒爐的污泥輸送作業;若重復步驟 (6-2)至步驟(6-8)，污泥入爐輸送裝置即可實現對污泥從污泥倉到燃燒爐的污泥輸送作業 直至污泥輸送作業結束。
本發明能夠達到如下效果：
本發明的撥料風干化污泥入爐輸送設備及其入爐輸送控制方法，先對污泥進行壓緊得到 一號壓緊污泥塊，然后從一號壓緊污泥塊上裁切下裁切污泥塊，再對裁切污泥塊進行壓緊后 得到二號壓緊污泥塊，最后通過高壓推力氣壓和圍墻保護氣流筒共同把二號壓緊污泥塊投送 到燃燒爐中。本發明使污泥不會在污泥入爐輸送裝置的管路中形成污泥搭橋，污泥不會堵塞 污泥入爐輸送裝置的管路，污泥倉中的污泥能順利的輸送到燃燒爐中。
