申請日2015.07.31

　　公開(公告)日2016.01.13

　　IPC分類號F28D1/03; F28F3/02

　　摘要

　　本實用新型提供一種紡織印染廢水余熱回收裝置，包括水池、換熱芯體、廢水進口和廢水出口，其在水池中設置換熱芯體，換熱芯體包括若干塊平行放置的換熱板片換熱單元，在換熱板片表面上設有凹凸波紋，在換熱板片上分別設有冷水進口和熱水出口，在水池兩側分別設有廢水進口和廢水出口，換熱芯體的換熱板片面與水池底面相垂直，本結構采用浸泡式波紋板片換熱芯體，換熱效率高，操作方便。本實用新型解決了原位清潔系統沒有回收的余熱形成的能源浪費以及熱污染，節能減排降耗效果顯著。

　　權利要求書

　　1.一種紡織印染廢水余熱回收器，包括水池、換熱芯體、廢水進口和廢水出口，其特征是在水池中設置換熱芯體，換熱芯體包括若干塊平行放置的換熱板片換熱單元，在換熱板片表面上設有凹凸波紋，在換熱板片上分別設有冷水進口和熱水出口，在水池兩側分別設有廢水進口和廢水出口。

　　2.根據權利要求1所述的紡織印染廢水余熱回收器，其特征是所述的換熱板片垂直放置在水池內，水池內的換熱板片間相互平行。

　　3.根據權利要求1所述的紡織印染廢水余熱回收器，其特征是所述的換熱板片上的冷水進口與冷水管相連接，熱水出口與熱水管相連接。

　　4.根據權利要求1所述的紡織印染廢水余熱回收器，其特征是所述的換熱板片包括兩塊不銹鋼波紋板，兩塊不銹鋼波紋片通過焊接構成換熱板片換熱單元，在換熱板片內設有水流通道。

　　說明書

　　紡織印染廢水余熱回收裝置

　　技術領域

　　本實用新型涉及一種節能環保裝置，特別是用于紡織印染行業的含有纖維、污垢的廢水余熱回收裝置，屬環保節能技術領域。

　　背景技術

　　紡織印染行業是工業污水排放大戶，污水中主要含有紡織纖維上的污物、油脂、鹽類以及加工過程中附加的各種漿料、染料、表面活性劑、助劑、酸堿等。廢水特點是有機物濃度高、成分復雜、色度深且多變，酸堿值變化大，水量水質變化大，屬難處理工業廢水。隨著化學纖織物的發展，仿真絲的興起和印染后整理要求的提高，使聚乙烯醇漿料、人造絲堿解物、新型染料、助劑等難降解有機物大量進入紡織印染廢水，對傳統的廢水處理工藝構成嚴重挑戰，化學需氧量也從原來的數百毫克每升上升到3000～ 5000mg/l。紡織印染出來的廢水溫度一般在80℃以上，并且不再回收，這部分熱量具有較大的利用價值。如果采用紡織印染廢水余熱回收裝置，用回收的余熱加熱冷水用于洗澡熱水或者加熱鍋爐補水，可以節約大量的資源及能源費用，對于節能減排降耗有很大的意義。

　　發明內容

　　本實用新型的目的在于克服紡織印染系統設備的不足，提供一種紡織印染廢水余熱回收裝置，其廣泛用于紡織印染行業的含有纖維、污垢的廢水余熱回收利用，解決現有原系統設備沒有回收的余熱形成的能源浪費和熱污染問題。

　　本實用新型解決其問題所采用的技術方案：

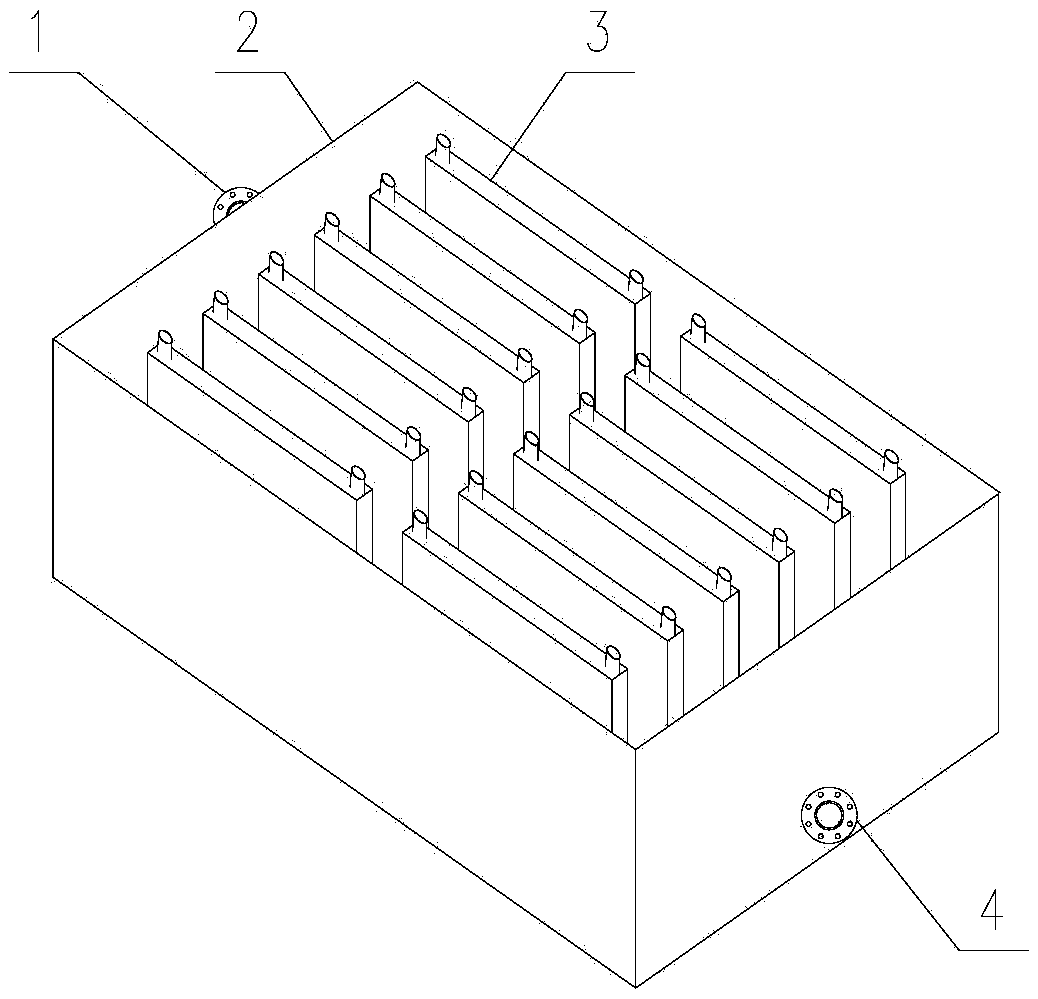

　　一種紡織印染廢水余熱回收器，包括水池、換熱芯體、廢水進口和廢水出口，其特征是在水池中設置換熱芯體，換熱芯體包括若干塊平行放置的換熱板片換熱單元，在換熱板片表面上設有凹凸波紋，在換熱板片上分別設有冷水進口和熱水出口，在水池兩側分別設有廢水進口和廢水出口。

　　所述的換熱板片垂直放置在水池內，水池內的換熱板片間相互平行。

　　所述的換熱板片上的冷水進口與冷水管相連接，熱水出口與熱水管相連接。

　　所述的換熱板片包括兩塊不銹鋼波紋板，兩塊不銹鋼波紋片通過焊接構成換熱板片換熱單元，在換熱板片內設有水流通道。

　　本實用新型設備的有益效果:

　　(1)回收了紡織印染廢水的余熱，利用該余熱可以加熱洗澡水或者鍋爐補水，節省了燃料費用，降低工廠的運行成本。

　　(2)僅在紡織印染系統的排污管路增加設備，并沒有改變?cè)�系統設備，施工簡單。

　　(3)浸泡式波紋板片熱系數高，提高了換熱過程中單位面積的換熱效率，使用很小的換熱面積就能夠滿足需求。

　　(4)浸泡式波紋板片為可拆結構，方便清洗檢修。

　　(5)對于國家日益嚴重的環境問題，此余熱回收裝置能回收能源，減少鍋爐的煙氣排放，對于節能減排降耗有很大的意義。
