申請日2015.07.31
公開(公告)日2016.01.20
IPC分類號B01F15/00; B01D53/18
摘要
一種用于水處理劑生產的廢氣處理裝置，在圓形攪拌器頂板的一側連接有吹風管，吹風管的出風口在攪拌器頂板的底面以下，吹風管的進風口在攪拌器頂板的頂面以上;在圓形攪拌器頂板的另一側連接有排風管，排風管的進風口邊緣與攪拌器頂板的底面在同一平面，排風管的出風口連接氣體收集管道的進氣口;出料通道內分為物料通道和風道，物料通道在上、風道在下，二者之間由隔板隔開;隔板上密布有氣孔;物料通道的進料口位置高于其出料口位置;風道是密閉艙體，在風道的底部且與出料口位置對應處開有進風口;物料通道是密閉艙體，在物料通道的頂部且與進料口位置對應處開有出風口;氣體收集管道的出氣口在濾池的濾液液面以下位置;風道的進風口和吹風管的進風口都連接風機。
權利要求書
1.一種用于水處理劑生產的廢氣處理裝置，其特征是包括蓋板、出料通道、氣體收集管道和濾池;
所述蓋板有至少兩塊，各塊蓋板拼接構成中心開有通孔的圓形的攪拌器頂板;攪拌器頂板的外緣設有向下的折彎，在折彎的內緣設有密封結構;
在圓形攪拌器頂板的一側連接有吹風管，吹風管的出風口在攪拌器頂板的底面以下，吹風管的進風口在攪拌器頂板的頂面以上;
在圓形攪拌器頂板的另一側連接有排風管，排風管的進風口邊緣與攪拌器頂板的底面在同一平面，排風管的出風口連接氣體收集管道的進氣口;
所述出料通道內分為物料通道和風道，物料通道在上、風道在下，二者之間由隔板隔開;隔板上密布有氣孔;
物料通道的進料口位置高于其出料口位置;風道是密閉艙體，在風道的底部且與出料口位置對應處開有進風口;物料通道是密閉艙體，在物料通道的頂部且與進料口位置對應處開有出風口，該出風口連接氣體收集管道的進氣口;
氣體收集管道的出氣口在濾池的濾液液面以下位置;
風道的進風口和吹風管的進風口都連接風機。
2.根據權利要求1所述的用于水處理劑生產的廢氣處理裝置，其特征是所述隔板是傾斜的，物料通道的進料口高于其出料口。
3.根據權利要求1所述的用于水處理劑生產的廢氣處理裝置，其特征是所述濾液是水。
說明書
一種用于水處理劑生產的廢氣處理裝置
技術領域
本實用新型涉及一種化工生產三廢處理技術，尤其是一種用于水處理劑生產的廢氣處理裝置。
背景技術
目前，工業生產三廢處理非常重要。對于固體水處理劑的生產來說，由于其生產工藝路線設計合理，幾乎沒有三廢產生，所以廠房和配套三廢處理設施的設計施工時候，沒有考慮三廢的處理措施。但是生產實踐中發現，在用加熱攪拌器進行原料第一步的混合加熱中會有少量氣體揮發。
發明內容

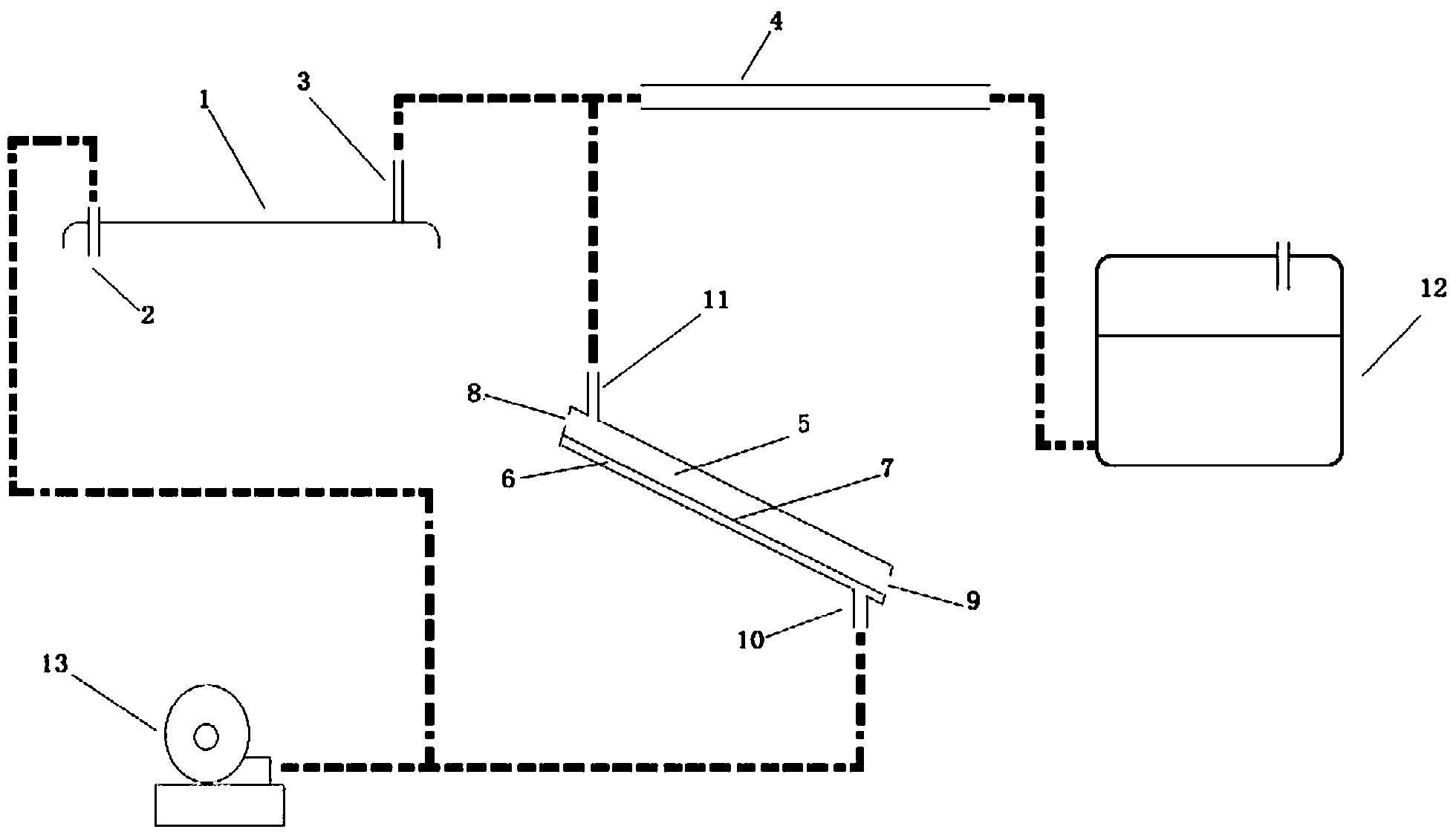

為了解決上述技術問題，在不改變生產線和廠房原有設計的情況下，本實用新型提供了一種用于水處理劑生產的廢氣處理裝置，包括蓋板、出料通道、氣體收集管道和濾池;
所述蓋板有至少兩塊，各塊蓋板拼接構成中心開有通孔的圓形的攪拌器頂板;攪拌器頂板的外緣設有向下的折彎，在折彎的內緣設有密封結構;(中心通孔是用來穿過攪拌軸)
在圓形攪拌器頂板的一側連接有吹風管，吹風管的出風口在攪拌器頂板的底面以下，吹風管的進風口在攪拌器頂板的頂面以上;
在圓形攪拌器頂板的另一側連接有排風管，排風管的進風口邊緣與攪拌器頂板的底面在同一平面，排風管的出風口連接氣體收集管道的進氣口;
所述出料通道內分為物料通道和風道，物料通道在上、風道在下，二者之間由隔板隔開;隔板上密布有氣孔;(采用強排的方式吹走揮發氣體)
物料通道的進料口位置高于其出料口位置;風道是密閉艙體，在風道的底部且與出料口位置對應處開有進風口;物料通道是密閉艙體，在物料通道的頂部且與進料口位置對應處開有出風口，該出風口連接氣體收集管道的進氣口;(采用強排的方式吹走揮發氣體)
氣體收集管道的出氣口在濾池的濾液液面以下位置;
風道的進風口和吹風管的進風口都連接風機。
所述隔板是傾斜的，物料通道的進料口高于其出料口(便于把固態物料中的揮發氣體吹出處理)。所述濾液是水(考慮到水處理劑的原料是水溶性的，且溶于水后無毒害，采用水做為濾液即可。同時，揮發氣體的數量不大，水不用經常更換)。
本裝置可以直接蓋在攪拌器的頂部，通過強排方式把廢棄吹走并收集處理。
