申請日2015.09.09
公開(公告)日2016.06.22
IPC分類號E03F5/04
摘要
本實用新型涉及一種用于將水由地面或水池導出到廢水管道中的排水裝置，所述排水裝置具有：流入管接頭(2)，所述流入管接頭具有流入口，用于將水導出到廢水管道中;以及嵌件(8、9)，用于插入流入口中，以便從導出的水中過濾出污物，其特征在于，所述嵌件(8、9)具有至少兩個收集桿(10)，用于收集污物，所述至少兩個收集桿(10)在流入管接頭(2)中上下疊置地設置。

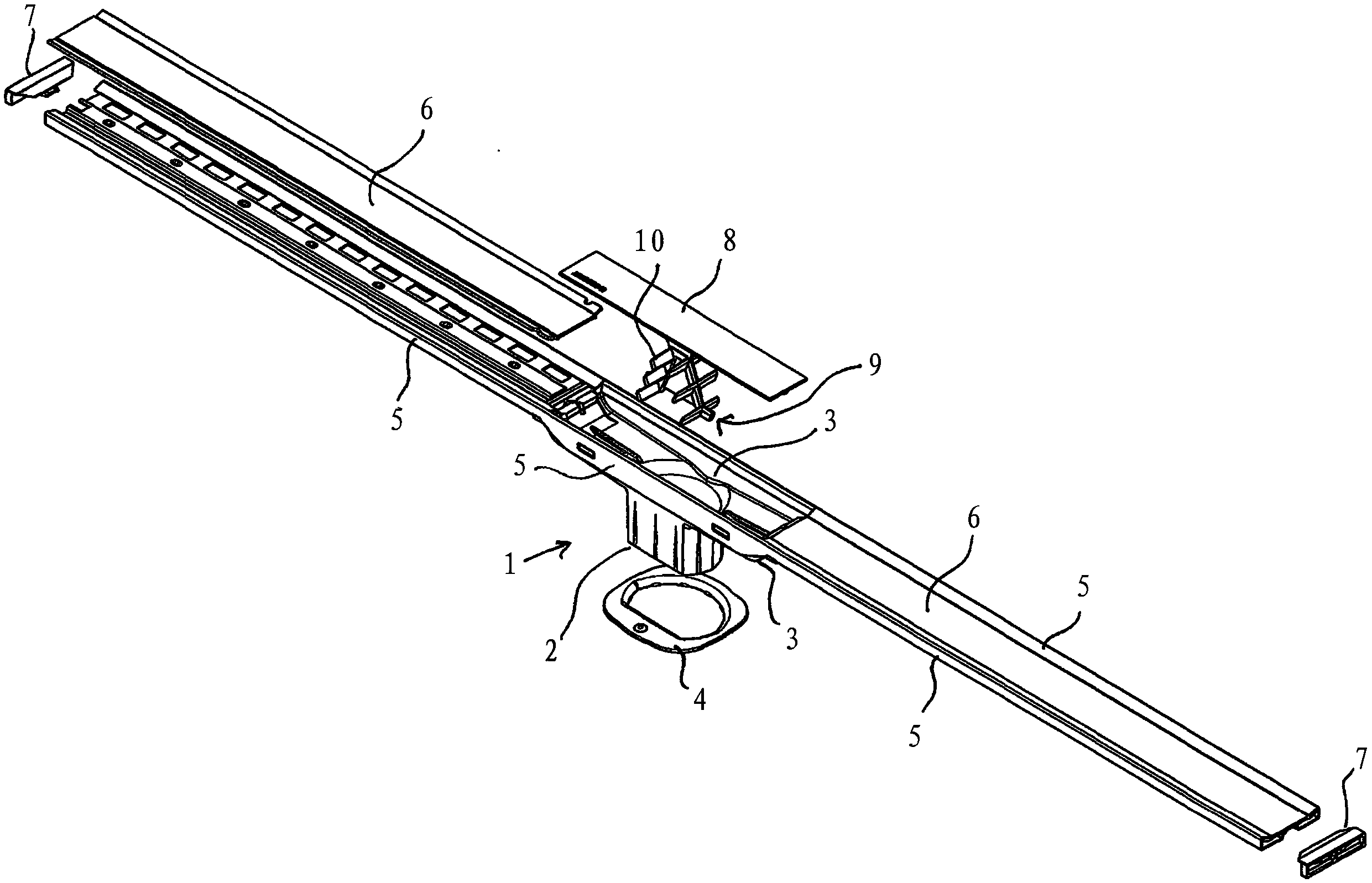

摘要附圖
權利要求書
1.用于將水由地面或水池導出到廢水管道中的排水裝置，所述排水裝置具有：
流入管接頭(2)，所述流入管接頭具有流入口，用于將水導出到廢水管道中，以及
嵌件(8、9)，用于插入流入口中，以便從導出的水中過濾出污物，
其特征在于，所述嵌件(8、9)具有至少兩個收集桿(10)，用于收集污物，所述至少兩個收集桿(10)在流入管接頭(2)中上下疊置地設置。
2.根據權利要求1所述的排水裝置，其中，所述嵌件(8、9)具有覆蓋部，用于遮擋流入口而使該流入口不可見，所述收集桿(10)都設置在覆蓋部的內部。
3.根據權利要求2所述的排水裝置，其中，當嵌件(8、9)插入流入口中時，所述收集桿(10)是不可見的。
4.根據權利要求2或3所述的排水裝置，其中，覆蓋部是不帶孔的蓋板。
5.根據權利要求1-3中任一項所述的排水裝置，其中，所述收集桿(10)至少部分地水平延伸。
6.根據權利要求1-3中任一項所述的排水裝置，其中，沿著進入流入管接頭(2)的方向存在不同的平面，所述至少兩個收集桿(10)各自處于所述不同的平面中，并且在這些不同的平面中相互錯開。
7.根據權利要求1-3中任一項所述的排水裝置，其中，所述收集桿(10)分別在單側終結，從而能夠經由所述單側的端部從收集桿上刮除污物。
8.根據權利要求5所述的排水裝置，其中，沿著進入流入管接頭(2)的方向存在不同的平面，所述至少兩個收集桿(10)各自處于所述不同的平面中，并且在這些不同的平面中相互錯開，所述收集桿(10)若沿著進入流入管接頭(2)的方向進行橫向剖切，則形成橫向剖切面，該橫向剖切面的輪廓在沿著進入流入管接頭(2)的方向上的尺寸定位為“高度”，在與進入流入管接頭(2)的方向相橫切的方向上的尺寸定位為“寬度”，所述“高度”是所述“寬度”的至少兩倍。
9.根據權利要求5所述的排水裝置，其中，沿著進入流入管接頭(2)的方向存在不同的平面，所述至少兩個收集桿(10)各自處于所述不同的平面中，并且在這些不同的平面中相互錯開，嵌件(8、9)的收集桿(10)與流入管接頭(2)的內部形狀相適配，并且所述收集桿在橫切于進入流入管接頭(2)的方向的不同的長度也與流入管接頭(2)的對應內部尺寸適配，從而收集桿在插入流入口中時引導嵌件(8、9)并將其保持在安裝狀態，以防止傾斜。
10.根據權利要求1-3中任一項所述的排水裝置，其中，所述排水裝置構造成地漏，該地漏從能行經的地面上導出水。
11.根據權利要求10所述的排水裝置，其中，流入管接頭(2)能夠以一個定向插入該排水裝置的容納管(11)中，該定向繞在進入流入管接頭的方向上的豎直的軸線相對旋轉180°后形成另一定向，所述流入管接頭(2)也能夠以所述另一定向插入該排水裝置的容納管(11)中，所述軸線相對于流入管接頭(2)的上部這樣偏心地設置，使得能通過相對于容納管(11)旋轉180°來改變流入管接頭(2)在橫切于所述軸線的方向上的位置，并且其中流入管接頭(2)在橫切于所述軸線的剖切面中具有這樣的外橫截面輪廓，所述外橫截面輪廓具有彎曲的弧形部段和平坦的部段，其中流入管接頭(2)的上部沿垂直于平坦部段的水平方向相對于所述平坦的部段的突出最高達到管接頭(2)在該方向上的直徑的20%。
12.根據權利要求2所述的排水裝置，其中，覆蓋部能以一個定向安裝到嵌件(8、9)上，該定向繞一個軸線相對旋轉180°后形成另一定向，所述覆蓋部也能夠以所述另一定向安裝到嵌件(8、9)上，所述軸線在進入流入管接頭(2)的方向上。
13.根據權利要求10所述的排水裝置，其中，所述排水裝置是淋浴槽式排水裝置。
14.根據權利要求5所述的排水裝置，其中，所述收集桿(10)分別在單側終結，從而能夠經由所述單側的端部從收集桿上刮除污物，所述收集桿(10)若沿著進入流入管接頭(2)的方向進行橫向剖切，則形成橫向剖切面，該橫向剖切面的輪廓在沿著進入流入管接頭(2)的方向上的尺寸定位為“高度”，在與進入流入管接頭(2)的方向相橫切的方向上的尺寸定位為“寬度”，所述“高度”是所述“寬度”的至少兩倍。
15.根據權利要求5所述的排水裝置，其中，所述收集桿(10)分別在單側終結，從而能夠經由所述單側的端部從收集桿上刮除污物，嵌件(8、9)的收集桿(10)與流入管接頭(2)的內部形狀相適配，并且所述收集桿在橫切于進入流入管接頭(2)的方向的不同的長度也與流入管接頭(2)的對應內部尺寸適配，從而收集桿在插入流入口中時引導嵌件(8、9)并將其保持在安裝狀態，以防止傾斜。
16.根據權利要求5所述的排水裝置，其中，所述收集桿(10)若沿著進入流入管接頭(2)的方向進行橫向剖切，則形成橫向剖切面，該橫向剖切面的輪廓在沿著進入流入管接頭(2)的方向上的尺寸定位為“高度”，在與進入流入管接頭(2)的方向相橫切的方向上的尺寸定位為“寬度”，所述“高度”是所述“寬度”的至少兩倍，嵌件(8、9)的收集桿(10)與流入管接頭(2)的內部形狀相適配，并且所述收集桿在橫切于進入流入管接頭(2)的方向的不同的長度也與流入管接頭(2)的對應內部尺寸適配，從而收集桿在插入流入口中時引導嵌件(8、9)并將其保持在安裝狀態，以防止傾斜。
說明書
用于將水由地面或水池導出到廢水管道中的排水裝置
技術領域
本實用新型涉及一種用于從地面或水池中導出水的排水裝置。
背景技術
排水裝置在各種不同的情況下是必要的，例如用于從能行經的地面上導出水，例如從淋浴設備或從衛生潔具用品的水池中或從洗滌池中導出水。水將導出到廢水管道中，為此，排水裝置具有帶有流入口的流入管接頭。流入口至少在要排水的地面或水池的一側是可接近的;管接頭本身通過其他構件覆蓋，例如通過淋浴槽式排水裝置的溝槽體。
在這種情況下還已知，這種流入口至少部分地利用篩網式的覆蓋格柵、蓋板或其他形式的覆蓋件覆蓋，以便改進美學上的外觀并且防止較大的物體或一般性而言較大范圍的污物進入。
實用新型內容
由此出發，本實用新型針對的技術問題是，在防止污物進入流入口方面對排水裝置進行改進。
具體而言，本實用新型提供用于將水由地面或水池導出到廢水管道中的排水裝置，所述排水裝置具有：流入管接頭，所述流入管接頭具有流入口，用于將水導出到廢水管道中，以及嵌件，用于插入流入口中，以便從導出的水中過濾出污物，所述嵌件具有至少兩個收集桿，用于收集污物，所述至少兩個收集桿在流入管接頭中上下疊置地設置。
優選地，所述嵌件具有覆蓋部，用于遮擋流入口而使該流入口不可見，所述收集桿都設置在覆蓋部的內部。
更優選地，當嵌件插入流入口中時，所述收集桿是不可見的。
更優選地，覆蓋部是不帶孔的蓋板。
優選地，所述收集桿至少部分地水平延伸。
優選地，沿著進入流入管接頭的方向存在不同的平面，所述至少兩個收集桿各自處于所述不同的平面中，并且在這些不同的平面中相互錯開。
優選地，所述收集桿分別在單側終結，從而能夠經由所述單側的端部從收集桿上刮除污物。
更優選地，沿著進入流入管接頭的方向存在不同的平面，所述至少兩個收集桿各自處于所述不同的平面中，并且在這些不同的平面中相互錯開，所述收集桿若沿著進入流入管接頭的方向進行橫向剖切，則形成橫向剖切面，該橫向剖切面的輪廓在沿著進入流入管接頭的方向上的尺寸定位為“高度”，在與進入流入管接頭的方向相橫切的方向上的尺寸定位為“寬度”，所述“高度”是所述“寬度”的至少兩倍。
更優選地，沿著進入流入管接頭的方向存在不同的平面，所述至少兩個收集桿各自處于所述不同的平面中，并且在這些不同的平面中相互錯開，嵌件的收集桿與流入管接頭的內部形狀相適配，并且所述收集桿在橫切于進入流入管接頭的方向的不同的長度也與流入管接頭的對應內部尺寸適配，從而收集桿在插入流入口中時引導嵌件并將其保持在安裝狀態，以防止傾斜。
優選地，所述排水裝置構造成用于從能行經的地面上導出水的地漏。
更優選地，流入管接頭能夠以一個定向插入該排水裝置的容納管中，該定向繞在進入流入管接頭的方向上的豎直的軸線相對旋轉180°后形成另一定向，所述流入管接頭也能夠以所述另一定向插入該排水裝置的容納管中，所述軸線相對于流入管接頭的上部這樣偏心地設置，使得能通過相對于容納管旋轉180°來改變流入管接頭在橫切于所述軸線的方向上的位置，并且其中流入管接頭在橫切于所述軸線的剖切面中具有這樣的外橫截面輪廓，所述外橫截面輪廓具有彎曲的弧形部段和平坦的部段，其中流入管接頭的上部沿垂直于平坦部段的水平方向相對于所述平坦的部段的突出最高達到管接頭在該方向上的直徑的20%。
更優選地，覆蓋部能以一個定向安裝到嵌件上，該定向繞一個軸線相對旋轉180°后形成另一定向，所述覆蓋部也能夠以所述另一定向安裝到嵌件上，所述軸線在進入流入管接頭的方向上。
更優選地，所述排水裝置是淋浴槽式排水裝置。
更優選地，所述收集桿分別在單側終結，從而能夠經由所述單側的端部從收集桿上刮除污物，所述收集桿若沿著進入流入管接頭的方向進行橫向剖切，則形成橫向剖切面，該橫向剖切面的輪廓在沿著進入流入管接頭的方向上的尺寸定位為“高度”，在與進入流入管接頭的方向相橫切的方向上的尺寸定位為“寬度”，所述“高度”是所述“寬度”的至少兩倍。
更優選地，所述收集桿分別在單側終結，從而能夠經由所述單側的端部從收集桿上刮除污物，嵌件的收集桿與流入管接頭的內部形狀相適配，并且所述收集桿在橫切于進入流入管接頭的方向的不同的長度也與流入管接頭的對應內部尺寸適配，從而收集桿在插入流入口中時引導嵌件并將其保持在安裝狀態，以防止傾斜。
更優選地，所述收集桿若沿著進入流入管接頭的方向進行橫向剖切，則形成橫向剖切面，該橫向剖切面的輪廓在沿著進入流入管接頭的方向上的尺寸定位為“高度”，在與進入流入管接頭的方向相橫切的方向上的尺寸定位為“寬度”，所述“高度”是所述“寬度”的至少兩倍，嵌件的收集桿與流入管接頭的內部形狀相適配，并且所述收集桿在橫切于進入流入管接頭的方向的不同的長度也與流入管接頭的對應內部尺寸適配，從而收集桿在插入流入口中時引導嵌件并將其保持在安裝狀態，以防止傾斜。
本實用新型的目的通過一種用于將水由地面或水池導出到廢水管道中的排水裝置來實現，所述排水裝置具有：流入管接頭，所述流入管接頭具有流入口，用于將水導出到廢水管道中;以及
嵌件，用于插入流入口中，以便從導出的水中過濾出污物，其特征在于，所述嵌件具有收集桿，用于收集污物，所述收集桿向流入管接頭中分布地設置。
前面已經說明了相關流入口中的常用的覆蓋格柵，所述覆蓋格柵在淋浴設備中使用時用于收集污物，例如毛發。就是說，所述格柵具有“格柵桿”伸長的結構用于所述功能，所述格柵桿在下面稱為收集桿。在覆蓋格柵中，這些收集桿設置在一個共同的平面內，就是說并排設置。在常見的安裝狀態下，該平面是水平的，而流入管接頭豎直向下延伸。下面為了簡化起見在這樣意義上提及水平方向和豎直方向，即總是相對于常見的安裝位置而言。根據本實用新型，現在這種收集桿豎直分布地設置，就是說上下疊置。就是說，這里涉及至少兩個收集桿，但通常是明顯更多的收集桿，并且所述多個收集桿位于至少兩個豎直地相互分開的平面內(其中不是強制性地必須在一個平面內設置多個收集桿)。通過這種沿豎直方向的分布，收集功能也可以“向深度方向分布”，從而盡管存在一定數量的收集桿也不會對水通過產生過度的制動作用，特別是當收集桿已經例如被毛發或其他殘余物組成的團塊污染時。當然收集桿也可以附加地水平分布式地設置，如在傳統的覆蓋格柵中那樣。但在這種覆蓋格柵中存在單純水平的分布，就是說，在存在一定數量的收集桿時，這些收集桿(在預先規定的面中)越來越緊密地設置。
所述優點在以下情況下更為明顯，即收集桿布置在流入口的遮擋視覺的蓋板下，所述流入口本身不具有收集桿，例如在簡單的沒有孔的蓋板下面，所述蓋板例如可以留出朝水入口敞開的側向縫隙。此外，本實用新型還允許實現排水裝置這樣的設計方案，其中，收集桿(在裝配狀態下)從上面是不可見的并且由此收集在其上的污物基本上也保持是不可見的。在傳統的覆蓋格柵中，可以直接看到表面上的污物。這種可見覆蓋部特別是通過無穿孔的蓋板能夠良好地確保。
收集桿具有沿這樣的方向的縱向延伸，所述方向具有至少一個水平分量、特別是處于水平方向。但這不是必須的，所述收集桿也可以(或收集桿的一部分)豎直延伸。但因?yàn)橹辽賹?duì)于主流動方向，水流動通過是沿豎直方向進行的，(部分的)水平布置是有利的。在該實施例中，所有收集桿都是水平的，這在原則上是優選的。
此外，收集桿可以在其豎直上的不同的結構上附加地水平地相互錯開。特別是，可以分別在每個平面中設置多個收集桿，其中一個平面的各收集桿相對于相鄰平面的收集桿相互錯開。為此也可以參考實施形式。
另一個優選的實施形式設定，收集桿在一側終結，就是說，在一定程度上如梳子或篦子的齒一樣終結。此時，可以在清潔時，例如在從流入口取出嵌件之后朝一側的端部刮除污物。在傳統的覆蓋格柵中，清潔較為困難，這是因?yàn)槔缑l(fā)不能側向拉下，而只能向上拉下，并且常常在格柵桿下方一起形成團塊。
最后，收集桿或齒部豎立細長的橫截面輪廓是優選的，因?yàn)檫@在收集桿具有充分的穩定性同時還允許實現流動特性的改善。這里，所述橫截面輪廓的縱向延伸不是必須是恰好豎直的，而是可以相對于豎直方向傾斜的，這同樣可以參考具體實施方式。
收集桿可以與流入管接頭的內橫截面相適配地具有不同的長度并由此(當然是帶一定間隙)在傾斜運動方向?qū)η都峁┹o助或在插入流入口時對其進行引導。由此例如可以避免，原本僅通過平面貼靠在上部區域中而被保持的蓋板發生傾斜，而導致傾翻。
所述出水口裝置的一個優選的應用是在地漏、特別是用于淋浴設備并且特別優選地在淋浴槽式排水裝置中的應用，這種淋浴槽式排水設備相應地也在實施例中示出。特別是由于多次提及的毛發，會出現特別嚴重的污染問題。當然，與例如水池相比，對于能行經的地面，自然會有較大的污物進入排水裝置中。相對于其他地漏，特別是在淋浴排水裝置中，應考慮美觀上的要求，這種要求前面已經有所討論。
在這種情況下，本實用新型的一種有利的實施形式涉及一種排水裝置，其中，流入管接頭能夠在兩個繞豎直軸線相對旋轉180°的定向中插入容納管，所述容納管通常同樣屬于排水裝置。這本身并沒有什么特殊之處，但根據本實用新型這里流入管接頭的上部，例如擴展的漏斗部，應相對于所述軸線是偏心的，使得所述旋轉或按所述兩個定向進行的插入意味著出現橫向偏移(即偏移雙倍的偏心度)。由此，可以實現與確定的安裝狀態的適配，例如與到相鄰的豎直墻壁的距離或與瓷磚圖案的適配。在這種情況下，還優選的是，流入管接頭的待插入部分具有部分彎曲和部分平坦的外部橫截面輪廓，為此也參見具體實施方式部分。平坦的部段此時在流入管接頭上部(例如擴展的漏斗部)這樣延續，使得該部段不會明顯地突出于該流入管接頭(沿該方向突出于管接頭最高達到其直徑的20%)。當在安裝狀態下，地面或鄰近的豎直墻壁上的瓷磚的一部分突出到容納管內橫截面的上方，則通過扁平的部段和所述上部相應的構型仍能確保，仍能向上取出流入管接頭。就是說，因此整個排水裝置可以較為靠近例如豎直的墻壁定位或定位在確定的瓷磚下面更遠的位置。
收集桿與流入管接頭內橫截面的所述適配在這種情況下當然也涉及一種具有弧形部段和平坦部段的相應形狀。
此外，特別是在這種情況下設定，嵌接的覆蓋件在其上側同樣能以兩個繞豎直軸線相對旋轉180°的定向安裝，從而，確定的裝飾圖案、文字或類似物在所述橫向調節中可以通過改變兩個安裝定向被影響，但不會影響覆蓋部的左右正確性。
