申請日2015.09.09

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/14; C02F103/36

　　摘要

　　本實用新型實施例公開了一種用于地奧司明生產的污水處理系統，該用于地奧司明生產的污水處理系統包括污水進口;碘廢液收集池，與污水進口連接;光化學反應器，與碘廢液收集池連接，其中設置有紫外燈;工藝廢水調節池，與光化學反應器連接;調酸槽，與工藝廢水調節池連接;微電解反應器，與調酸槽連接;中和槽，與微電解反應器連接;沉淀池，與中和槽連接;ABR厭氧池，與沉淀池連接;接觸氧化池，與ABR厭氧池連接;二沉淀池，與接觸氧化池連接;排放口，與二沉淀池連接。本實用新型的用于地奧司明生產的污水處理系統針對生產地奧司明后排出的污水特點進行污水處理，結構簡單，處理后的污水可達到國家污水綜合排放標準。

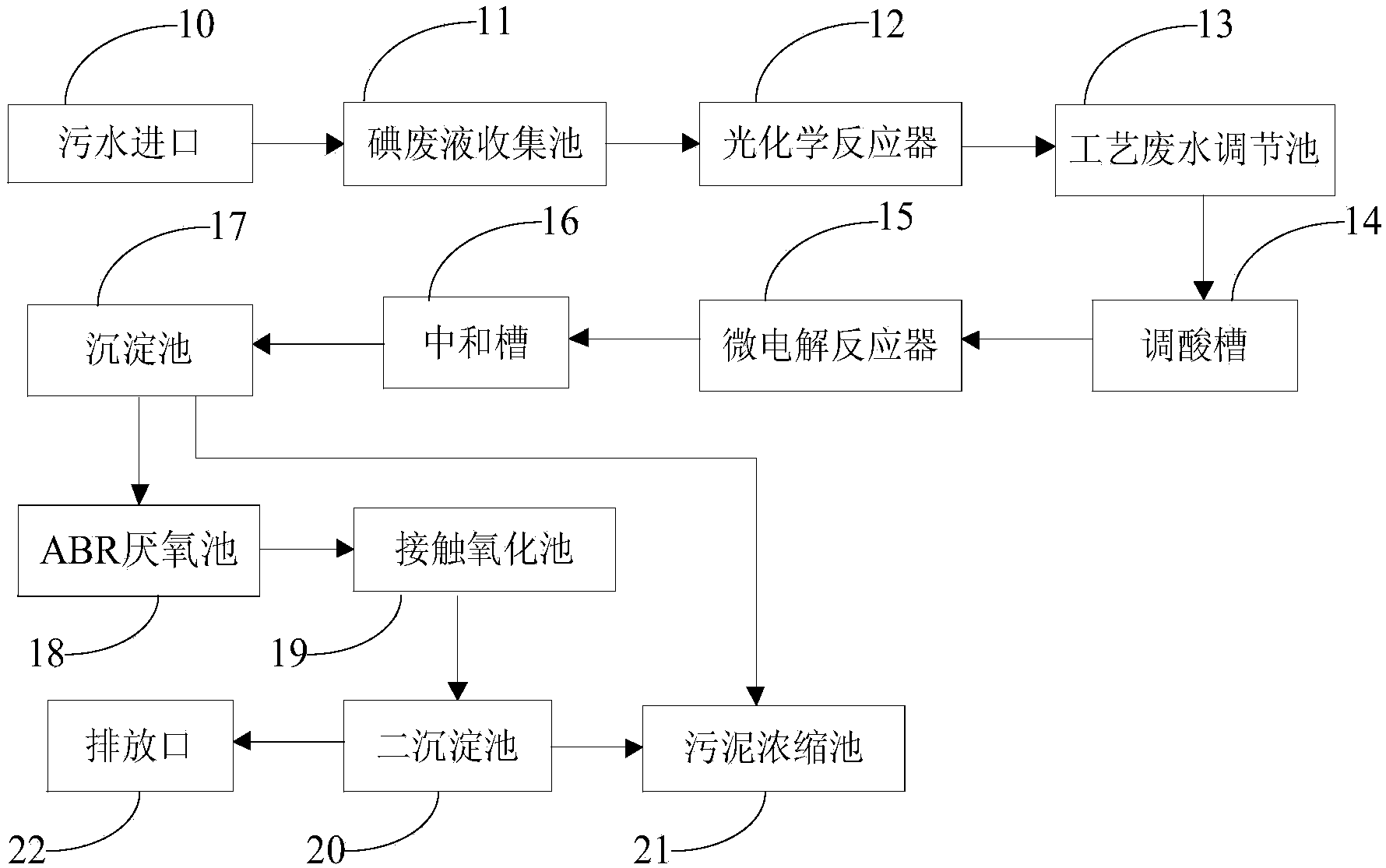

　　摘要附圖



　　權利要求書

　　1.一種用于地奧司明生產的污水處理系統，其特征在于，所述用于地奧司明生產的污水處理系統包括：

　　污水進口;

　　碘廢液收集池，與所述污水進口連接，用于收集污水中的碘廢液;

　　光化學反應器，與所述碘廢液收集池連接，所述光化學反應器中設置有紫外燈，用于在所述碘廢液進行光化學反應時提供紫外光照射;

　　工藝廢水調節池，與所述光化學反應器連接;

　　調酸槽，與所述工藝廢水調節池連接，用于調節從所述工藝廢水調節池流出的廢水的PH值;

　　微電解反應器，與所述調酸槽連接，所述調酸槽中的廢水自流至所述微電解反應器中進行微電解處理;

　　中和槽，與所述微電解反應器連接，所述微電解反應器中的廢水自流至所述中和槽中進行中和反應;

　　沉淀池，與所述中和槽連接;

　　ABR厭氧池，與所述沉淀池連接，所述沉淀池中的廢水自流至所述ABR厭氧池中進行厭氧反應;

　　接觸氧化池，與所述ABR厭氧池連接，進行厭氧反應后的廢水流入所述接觸氧化池中進行耗氧反應;

　　二沉淀池，與所述接觸氧化池連接;

　　排放口，與所述二沉淀池連接。

　　2.根據權利要求1所述的用于地奧司明生產的污水處理系統，其特征在于，所述用于地奧司明生產的污水處理系統進一步包括碘液提升泵，設置于所述碘廢液收集池和所述光化學反應器之間，用于將所述碘廢液打入所述光化學反應器中。

　　3.根據權利要求1所述的用于地奧司明生產的污水處理系統，其特征在于，所述工藝廢水調節池和所述調酸槽之間設置有水泵。

　　4.根據權利要求1所述的用于地奧司明生產的污水處理系統，其特征在于，所述用于地奧司明生產的污水處理系統進一步包括污泥濃縮池，所述污泥濃縮池分別與所述沉淀池和所述二沉淀池連接，用于濃縮從所述沉淀池和所述二沉淀池流出的污泥。

　　5.根據權利要求4所述的用于地奧司明生產的污水處理系統，其特征在于，所述沉淀池與所述污泥濃縮池之間設置有第一污泥泵。

　　6.根據權利要求4所述的用于地奧司明生產的污水處理系統，其特征在于，所述二沉淀池與所述污泥濃縮池之間設置有第二污泥泵。

　　說明書

　　一種用于地奧司明生產的污水處理系統

　　技術領域

　　本實用新型涉及一種污水處理系統，尤其涉及一種用于地奧司明生產的污水處理系統。

　　背景技術

　　地奧司明是—種黃酮類藥物，具有維生素P樣作用，能降低血管脆性及異常的通透性，又用于防治高血壓及動脈硬化的輔助治療，因此，市場需求較大。在生產地奧司明的過程中會產生大量的污水，主要為洗料產生的洗滌廢水，成分是醋酸鈉、氯化鈉、硫酸鉀等，還有部分原料分解所產生的有機物，以及甲醇蒸餾殘液和碘回收廢液等。污水屬高濃度有機廢水，未經處理的污水不能達到國家污水綜合排放標準，如果直接排放，會對公共污水處理設備的進水水質產生沖擊影響，以及對外部水環境造成破壞。

　　實用新型內容

　　本實用新型實施例所要解決的技術問題在于，針對地奧司明生產過程中排出的污水達不到國家污水綜合排放標準的問題，提出了一種用于地奧司明生產的污水處理系統。

　　為了解決上述技術問題，本實用新型實施例提供了一種用于地奧司明生產的污水處理系統，該用于地奧司明生產的污水處理系統包括：污水進口;碘廢液收集池，與污水進口連接，用于收集污水中的碘廢液;光化學反應器，與碘廢液收集池連接，光化學反應器中設置有紫外燈，用于在碘廢液進行光化學反應時提供紫外光照射，使其產生光化學反應;工藝廢水調節池，與光化學反應器連接;調酸槽，與工藝廢水調節池連接，用于調節從工藝廢水調節池流出的廢水的PH值;微電解反應器，與調酸槽連接，調酸槽中的廢水自流至微電解反應器中進行微電解處理;中和槽，與微電解反應器連接，微電解反應器中的廢水自流至中和槽中進行中和反應;沉淀池，與中和槽連接;ABR厭氧池，與沉淀池連接，沉淀池中的廢水自流至ABR厭氧池中進行厭氧反應;接觸氧化池，與ABR厭氧池連接，進行厭氧反應后的廢水流入接觸氧化池中進行耗氧反應;二沉淀池，與接觸氧化池連接;排放口，與二沉淀池連接。

　　其中，用于地奧司明生產的污水處理系統進一步包括碘液提升泵，設置于碘廢液收集池和光化學反應器之間，用于將碘廢液打入光化學反應器中。

　　其中，工藝廢水調節池和調酸槽之間設置有水泵。

　　其中，用于地奧司明生產的污水處理系統進一步包括污泥濃縮池，污泥濃縮池分別與沉淀池和二沉淀池連接，用于濃縮從沉淀池和二沉淀池流出的污泥。

　　其中，沉淀池與污泥濃縮池之間設置有第一污泥泵。

　　其中，二沉淀池與污泥濃縮池之間設置有第二污泥泵。

　　實施本實用新型實施例，具有如下有益效果：本實用新型的用于地奧司明生產的污水處理系統針對生產地奧司明后排出的污水特點進行污水處理，結構簡單，處理后的污水可達到國家污水綜合排放標準。
