申請日2015.09.09
公開(公告)日2015.12.30
IPC分類號B01D35/04; F16K27/00
摘要
本實用新型公開了一種用于污水處理池的防堵底閥，包括上閥體和下閥體，上閥體內設有單向閥，上閥體頂部設有出水接頭，其特征是：下閥體內分體設置有過濾網罩，過濾網罩上設有濾孔，過濾網罩內部固定有用于驅動過濾網罩旋轉的葉輪，葉輪與過濾網罩軸線垂直，下閥體下端設有用于刮除過濾網罩外壁不溶物的刮板。該防堵底閥過濾網罩濾孔較小時也能有效防止過濾網罩堵塞。

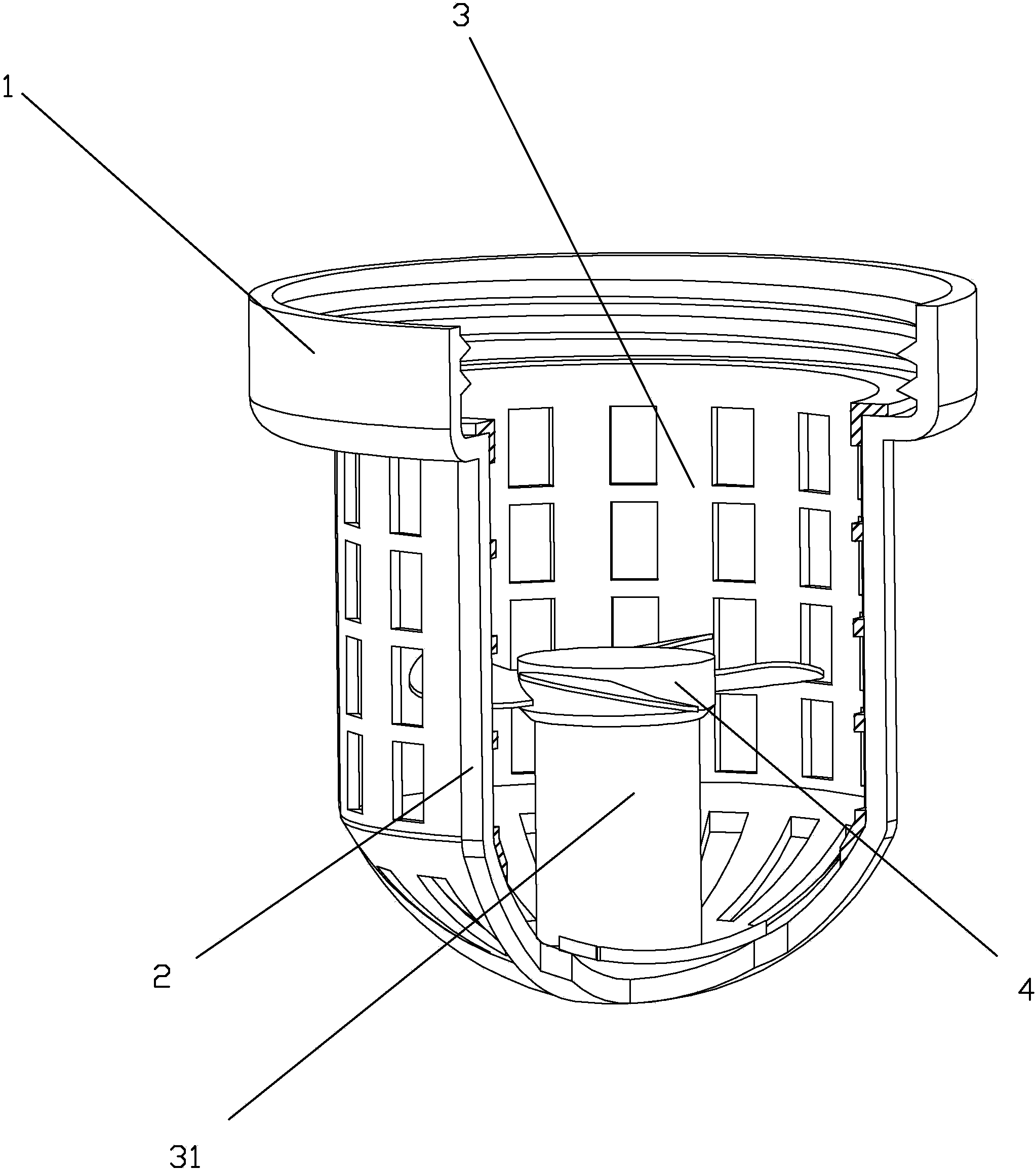

摘要附圖
權利要求書
1.一種用于污水處理池的防堵底閥，包括上閥體和下閥體，上閥體內設有單向閥，上閥體頂部設有出水接頭，其特征是：下閥體內分體設置有過濾網罩，過濾網罩上設有濾孔，過濾網罩內部固定有用于驅動過濾網罩旋轉的葉輪，葉輪與過濾網罩軸線垂直，下閥體下端設有用于刮除過濾網罩外壁不溶物的刮板。
2.根據權利要求1所述的用于污水處理池的防堵底閥，其特征是：所述上閥體和下閥體都由塑料一體注塑而成，下閥體通過螺紋固定在上閥體下端外壁。
3.根據權利要求2所述的用于污水處理池的防堵底閥，其特征是：所述過濾網罩頂部設有翻邊，翻邊上端面與上閥體下表面抵觸。
4.根據權利要求3所述的用于污水處理池的防堵底閥，其特征是：所述過濾網罩內部底面設有固定座，固定座中心設有螺紋孔，葉輪進水面一體設有與螺紋孔配合的螺柱，葉輪擰緊方向與葉輪工作時旋轉方向相同。
5.根據權利要求3所述的用于污水處理池的防堵底閥，其特征是：所述葉輪進水面設有倒角。
說明書
用于污水處理池的防堵底閥
技術領域
本實用新型涉及一種底閥,更具體地說，它涉及一種用于污水處理池的防堵底閥。
背景技術
在醫藥行業中生產藥物時會產生大量的廢水，廢水內有時會混合有不溶物。對廢水處理時一般先要將廢水集中到沉淀池進行固液分離，使不溶物進行初步沉淀，然后用離心泵將廢液抽出進行下一步處理。底閥通常是和離心泵的進水管配合使用，進行取水作業。底閥處在沉淀池內，吸水時仍會有少量不溶物吸入底閥。底閥主要包括了上閥體和下閥體，下閥體上設有過濾網罩，過濾網罩與下閥體一體設置，上閥體內設有單向閥，上閥體頂部設有出水接頭，過濾網罩能對吸入底閥的廢液起到過濾作用，單向閥能夠防止廢液倒流。但是現有的底閥的過濾網罩的網孔一般較大，不能起到很好的過濾作用，若吸入的不溶物過大甚至?xí)斐呻x心泵卡死。若過濾網罩的網孔很小，雖然能夠起到較好的過濾作用，但是濾孔上會積聚大量不溶物，阻止廢液進入底閥，會影響水泵的正常工作，這時就需要將底閥拆下清洗，但是底閥安裝在沉淀池內，拆裝不便。
實用新型內容
針對現有技術存在的不足，本實用新型的目的在于提供一種用于污水處理池的防堵底閥，濾孔較小時也能防止過濾網罩堵塞。
為實現上述目的，本實用新型提供了如下技術方案：一種用于污水處理池的防堵底閥，包括上閥體和下閥體，上閥體內設有單向閥，上閥體頂部設有出水接頭，其特征是：下閥體內分體設置有過濾網罩，過濾網罩上設有濾孔，過濾網罩內部固定有用于驅動過濾網罩旋轉的葉輪，葉輪與過濾網罩軸線垂直，下閥體下端設有用于刮除過濾網罩外壁不溶物的刮板。
本實用新型優選的：所述上閥體和下閥體都由塑料一體注塑而成，下閥體通過螺紋固定在上閥體下端外壁。
本實用新型優選的：根據權利要求2所述的用于污水處理池的防堵底閥，其特征是：所述過濾網罩頂部設有翻邊，翻邊上端面與上閥體下表面抵觸。
本實用新型優選的：所述過濾網罩內部底面設有固定座，固定座中心設有螺紋孔，葉輪進水面一體設有與螺紋孔配合的螺柱，葉輪擰緊方向與葉輪工作時旋轉方向相同。
本實用新型優選的：所述葉輪進水面設有倒角。
與現有技術相比，本實用新型的有益效果是：過濾網罩與下閥體分體設置，過濾網罩內固定有葉輪，當離心泵工作時，廢液從過濾網罩外通過濾孔進入底閥，并向上流動，廢液向上流動時對葉輪產生沖力，使葉輪旋轉并帶動過濾網罩一起旋轉，下閥體下端設置的刮板能夠?qū)^(guò)濾網罩外壁上附著的不溶物進行刮除，防止不溶物在濾孔周?chē)逊e阻塞濾孔，即使濾孔較小也能有效地防止濾孔堵塞。
