申請日2015.11.03

　　公開(公告)日2016.03.30

　　IPC分類號C02F1/06; C02F11/12; C02F103/18

　　摘要

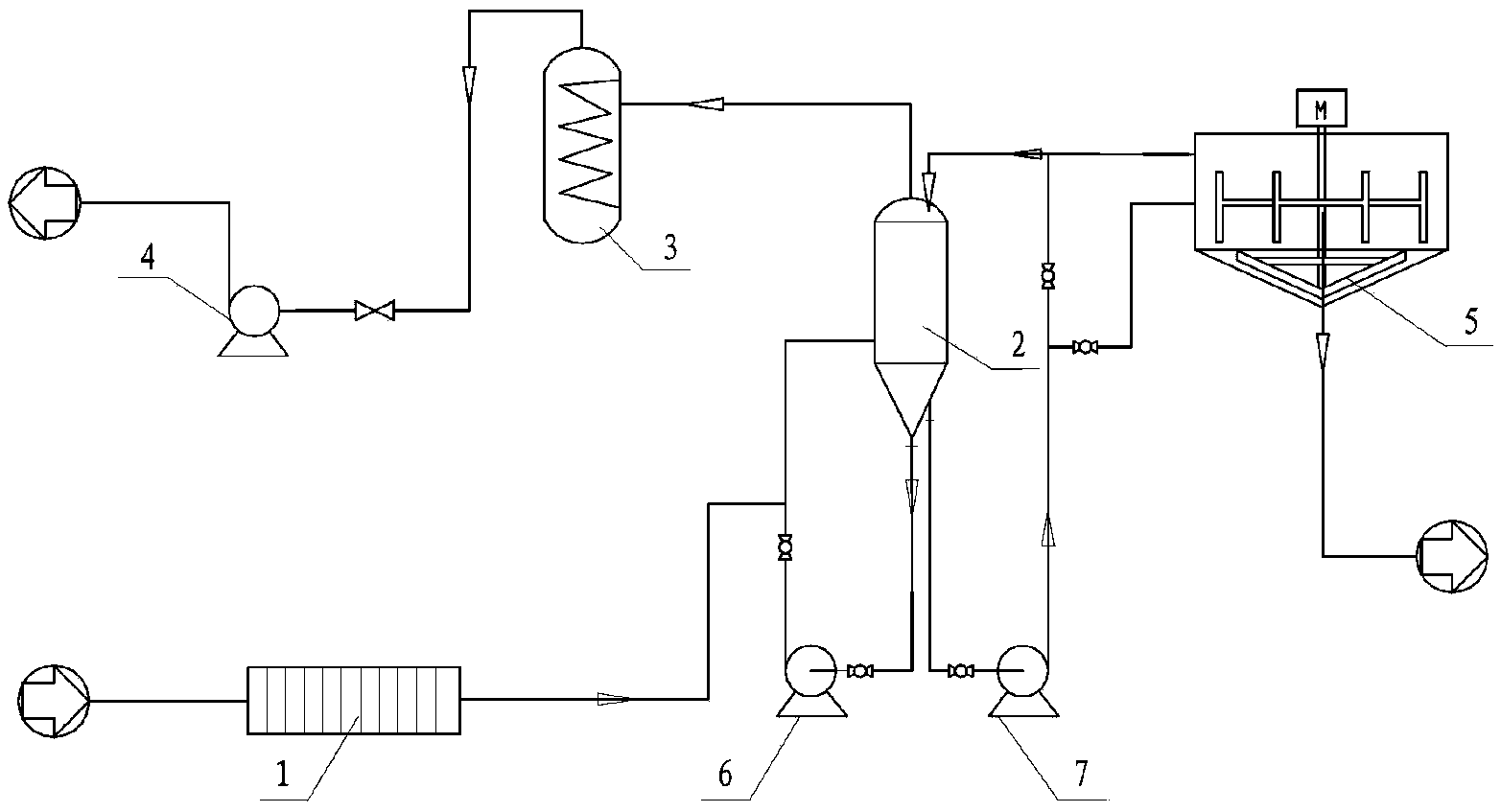

　　本實用新型公開了一種處理脫硫廢水的裝置，適用于處理石灰石-石膏濕法煙氣脫硫后產生的廢水。本裝置包括加熱單元、蒸發器(2)、換熱器(3)、真空泵(4)、增稠器(5)和鹽漿泵(7)，其特征在于：所述加熱單元與蒸發器(2)相連;所述蒸發器(2)的底端通過鹽漿泵(7)與增稠器(5)的進口相連;所述增稠器(5)的頂端與蒸發器(2)的頂端相連;所述蒸發器(2)的頂端與換熱器(3)的殼程入口相連，所述換熱器(3)的頂部與真空泵(4)相連。本工藝可實現灰石-石膏濕法煙氣脫硫廢水的零排放，并且具有能耗低、占地小、經濟效益高等特點。

　　權利要求書

　　1.一種處理脫硫廢水的裝置，包括加熱單元、蒸發器(2)、換熱器(3)、真空泵(4)、增稠器(5)和鹽漿泵(7)，其特征在于：所述加熱單元與蒸發器(2)相連;所述蒸發器(2)的底端通過鹽漿泵(7)與增稠器(5)的進口相連;所述增稠器(5)的頂端與蒸發器(2)的頂端相連;所述蒸發器(2)的頂端與換熱器(3)的殼程入口相連，所述換熱器(3)的頂部與真空泵(4)相連。

　　2.根據權利要求1所述的處理脫硫廢水的裝置，其特征在于：所述的加熱單元為煙道加熱器(1)、蒸汽加熱器或電加熱器中的任意一種。

　　3.根據權利要求2所述的處理脫硫廢水的裝置，其特征在于：所述的煙道加熱器(1)為翅片管式換熱器，設置在脫硫廢水的裝置進口前的煙道內。

　　4.根據權利要求1所述的處理脫硫廢水的裝置，其特征在于：所述處理脫硫廢水的裝置還包括循環蒸發泵(6)，蒸發器(2)與循環蒸發泵(6)連接，所述循環蒸發泵(6)的進口與所述蒸發器(2)的底部和加熱單元的出口相通，循環蒸發泵(6)的出口與蒸發器(2)的側壁相通。

　　5.根據權利要求1至4任意一項所述的處理脫硫廢水的裝置，其特征在于：所述的加熱單元與蒸發器(2)之間、蒸發器(2)與循環蒸發泵之間、鹽漿泵(7)與增稠器(5)之間、增稠器(5)與蒸發器(2)之間、蒸發器(2)與換熱器(3)之間通過管道進行連接。

　　6.根據權利要求1至4任意一項所述的處理脫硫廢水的裝置，其特征在于：所述的蒸發器(2)為單效或多效蒸發器。

　　7.根據權利要求1至4任意一項所述的處理脫硫廢水的裝置，其特征在于：所述的換熱器(3)為管殼式換熱器。

　　說明書

　　一種處理脫硫廢水的裝置

　　技術領域

　　本發明屬于脫硫廢水處理領域，具體地涉及一種處理脫硫廢水的裝置。

　　背景技術

　　在石灰石-石膏濕法煙氣脫硫系統中，為保證脫硫效率，維持系統氯離子平衡，需要排出部分脫硫廢水。因廢水中含有大量溶解鹽、固體懸浮物及少量氟離子、重金屬離子等有害污染物，不能直接排放。目前，通常采用的脫硫廢水處理工藝是采用化學處理方法對廢水進行絮凝、沉降及中和，減少廢水中的懸浮物及有害物質，達標后作為廢水進行排放。

　　由于通常的化學法處理方法效果有限，且難以處理中性鹽份，使廢水既難以回收利用，也不能達標對外排放。在目前已有技術中，較為徹底的處理方法是對廢水進行固化處理，其中，脫硫廢水的固化處理，主要是把廢水通過曝曬蒸發或加熱蒸發，使廢水中的水分揮發進入大氣，鹽、固體懸浮物及少量氟離子、重金屬離子等有害污染物形成固定物質，與脫硫副產品石膏混合處理。但該類處理工藝存在的問題是：

　　1、曝曬固化脫硫廢水，需要較大的場地，并且受氣候條件限制;

　　2、采用加熱器蒸發固化脫硫廢水，存在運行能耗大，設備易腐蝕、結垢等問題;

　　3、揮發的水分直接進入大氣，難以回收利用。

　　發明內容

　　為解決現有技術中存在的問題，本發明提供一種低成本、低能耗處理脫硫 廢水的裝置，實現石灰石-石膏濕法煙氣脫硫廢水的零排放，具有能耗低、占地小、經濟效益高。

　　本發明公開了一種處理脫硫廢水的裝置，適用于處理石灰石-石膏濕法煙氣脫硫后產生的廢水。本發明的裝置包括加熱單元、蒸發器、增稠器、鹽漿泵和換熱器。本發明通過采用真空加熱閃蒸法，利用煙氣余熱將廢水加熱至80～85度，加熱后的廢水在蒸發器內進行真空閃蒸，蒸發后的固體產物中液體濃度小于20%，可直接排入脫硫石膏庫，蒸發后的水汽經換熱冷凝后可作為工藝水循環利用。本工藝可實現灰石-石膏濕法煙氣脫硫廢水的零排放，并且具有能耗低、占地小、經濟效益高等特點。為實現上述技術目的，本發明提出一種處理脫硫廢水的裝置，包括加熱單元、蒸發器、增稠器、鹽漿泵和換熱器，其中，所述加熱單元與蒸發器相連，用于加熱脫硫廢水;所述蒸發器的底端通過鹽漿泵與增稠器的進口相連;所述增稠器的頂端與蒸發器的頂端相連;所述蒸發器的頂端與換熱器的殼程入口相連，所述換熱器的頂部連接有真空泵。

　　優選地，所述的加熱單元為煙道加熱器、蒸汽加熱器或電加熱器中的任意一種。更優選地，所述的煙道加熱單元為煙道加熱器，通過利用來自火電廠的煙氣的余熱進行加熱，通常煙氣的溫度為130～160℃，煙氣在煙道中的流速為15m/s，脫硫廢水經過煙道加熱器后，應被加熱至80～85℃，以便于在充分利用煙氣余熱的同時，有效減少換熱面積，降低設備成本從而有效利用熱能，節約能耗。

　　作為優選，所述蒸發器連接有循環蒸發泵，所述蒸發器連接有循環蒸發泵，所述循環蒸發泵的進口與所述蒸發器的底部和加熱單元的出口相通，循環蒸發泵的出口與蒸發器的側壁相通，通過設置循環蒸發泵，可以使未蒸發完全的含鹽漿液進一步進行蒸發。

　　具體地，所述的加熱單元與蒸發器之間、蒸發器與循環蒸發泵之間、鹽漿泵與增稠器之間、增稠器與蒸發器之間、蒸發器與換熱器之間通過管道進行連接.

　　優選地，所述的管道為由可耐氯離子腐蝕的材料制作而成的管道。

　　優選地，所述的蒸發器為單效或多效蒸發器。蒸發器的材質應采用耐腐蝕的不銹鋼材質，如316L、2205。更優選地，所述蒸發器為多效蒸發系統，在進料溫度80～85℃、真空度-90kPa左右的條件下，對脫硫廢水進行真空蒸發，達到約75%以上的蒸發量。

　　作為優選，所述的換熱器為管殼式換熱器，冷卻介質為工藝水或冷卻水，其中，蒸汽走殼程，冷卻介質走管程。

　　所述蒸發器、換熱器、增稠器可承受-97kPa的真空度，由于蒸發器、換熱器、增稠器均在負壓條件下運行，故設備設計制造時，應考慮可承受-97kPa的真空度。

　　本發明一種脫硫廢水的處理方法，包括如下步驟：

　　第一步：將脫硫廢水經加熱單元加熱至80～85℃后引入蒸發器中;

　　第二步：在蒸發器內，脫硫廢水經真空閃蒸，得到的水蒸汽和經濃縮的含鹽漿液，其中，水蒸氣由蒸發器頂部排出，經濃縮的含鹽漿液由蒸發器底部經鹽漿泵排出;

　　第三步：蒸發器底部的部分含鹽漿液由循環蒸發泵輸送至蒸發器頂部，進一步蒸發;

　　第四步：由蒸發器頂部排出的水蒸汽進入換熱器的殼程，與管程的冷卻介質進行換熱，經冷凝后，與換熱后的冷卻介質后用于循環利用;

　　第五步：剩余的未冷凝蒸汽由換熱器頂部排出，經真空泵排入大氣;

　　第六步：由鹽漿泵排出的含鹽漿液，進入增稠器進一步濃縮;

　　第七步：經增稠器濃縮使底部的固體產物中液體濃度小于20%，然后直接將所述固體產物排入脫硫石膏庫;增稠器頂部的澄清液，返回蒸發器。

　　其中，所述的加熱單元的加熱方式為煙氣余熱加熱、蒸汽加熱或電加熱中的任意一種。優選地，采用煙氣余熱加熱，通過煙道加熱器進行加熱，更優選地，利用來自火電廠的煙氣余熱通過煙道加熱器對脫硫廢水進行加熱。

　　本發明的脫硫廢水處理工藝?yán)�用火電廠煙氣的余熱加熱廢水，加熱后的廢水在蒸發器內進行真空閃蒸，蒸發后的固體產物中液體濃度小于20%，可直接排入脫硫石膏庫，蒸發后的水汽經換熱冷凝后可作為工藝水循環利用，從而在低成本，低能耗的條件下，實現灰石-石膏濕法煙氣脫硫廢水的零排放。

　　有益效果：與現有技術相比，本發明具有如下優點：

　　(1)通過利用火電廠煙氣與脫硫廢水直接進行換熱，不需要消耗其它熱源，具有能耗低特點;

　　(2)本發明的處理方法回收了廢水中的大部份水分，降低了脫硫系統水量的消耗;

　　(3)本發明可實現火電廠脫硫系統廢水的零排放，是提高工藝水利用率，節約水資源的可靠手段;

　　(4)本發明的主要能耗來自于真空泵、水泵，增稠器的電耗，與其它脫硫廢水處理工藝相比，具有能耗低的優勢;

　　(5)本發明對脫硫系統的運行沒有任何不利影響;

　　(6)本發明與已有脫硫廢水處理技術相比，脫硫廢水在本發明系統內形成閉式循環，大部份水分被回收利用，系統只有少量固體物排出，且可與脫硫副產物石膏進行混合處理，實現了石灰石-石膏濕法煙氣脫硫技術的廢水零排放;

　　(7)本發明工藝簡單，易于實施。
