申請日2015.09.09

　　公開(公告)日2015.12.09

　　IPC分類號C02F3/12

　　摘要

　　一種內置篩網式好氧顆粒污泥反應器及其污水處理方法，屬于污水處理技術領域。包括反應器主體，反應器主體腔體底部設置曝氣裝置，曝氣裝置通過進氣管與鼓風機連接，鼓風機與控制器連接;在反應器主體14/5-3/4高度的腔體內配合設置環形漏斗狀濾網，濾網孔隙為2-4mm，濾網上緣直徑為反應器主體內直徑的4/5-1，濾網下緣直徑為反應器主體內直徑的1/3-2/5，環形漏斗狀濾網側邊斜面與水平面的夾角為45-60°。上述一種內置篩網式好氧顆粒污泥反應器及其污水處理方法，其通過設置環形漏斗狀濾網調控反應器內部水力條件，優化好氧顆粒污泥粒徑分布，在低曝氣強度條件下實現反應器穩定運行及高效污染物去除能力。

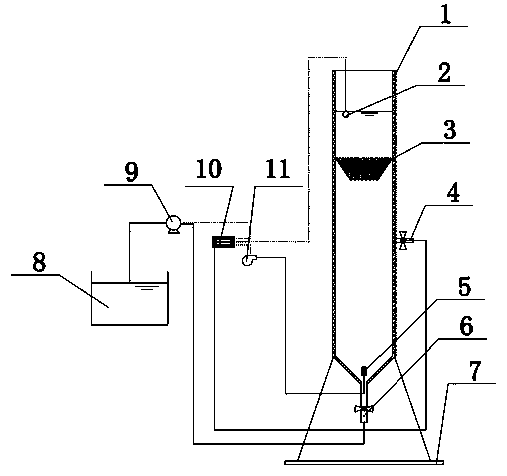

　　摘要附圖



　　權利要求書

　　1.一種內置篩網式好氧顆粒污泥反應器，包括用于接種好氧顆粒污泥的反應器主體(1)，反應器主體(1)為圓柱形結構，反應器主體(1)下部設置進水裝置(6)，反應器主體(1)中部設置出水裝置(4)，進水裝置(6)通過進水管與進水泵(9)連接，進水泵(9)與污水配水池(8)連接;還包括控制器(10)，控制器(10)與進水泵(9)控制連接，其特征在于反應器主體(1)的高度和內直徑的比值為5-8:1，反應器主體(1)腔體底部設置曝氣裝置(5)，曝氣裝置(5)通過進氣管與鼓風機(11)連接，鼓風機(11)與控制器(10)連接;在反應器主體(1)4/5-3/4高度的腔體內配合設置環形漏斗狀濾網(3)，濾網孔隙為2-4mm，濾網上緣直徑為反應器主體(1)內直徑的4/5-1，濾網下緣直徑為反應器主體(1)內直徑的1/3-2/5，環形漏斗狀濾網(3)側邊斜面與水平面的夾角為45-60°。

　　2.如權利要求1所述的一種內置篩網式好氧顆粒污泥反應器，其特征在于曝氣裝置(5)采用微孔曝氣器，微孔曝氣器的直徑為反應器主體(1)內直徑的1/3-1/5。

　　3.如權利要求1所述的一種內置篩網式好氧顆粒污泥反應器，其特征在于反應器主體(1)頂部設置液位計(2)，控制器(10)與液位計(2)控制連接。

　　4.如權利要求1所述的一種內置篩網式好氧顆粒污泥反應器，其特征在于反應器主體(1)的高度和內直徑的比值為6-7:1，反應器主體(1)下部配合設置底座(7)。

　　5.如權利要求1所述的一種內置篩網式好氧顆粒污泥反應器，其特征在于環形漏斗狀濾網(3)的濾網孔隙為3mm，環形漏斗狀濾網(3)側邊斜面與水平面的夾角為50-55°。

　　6.采用權利要求1所述的一種內置篩網式好氧顆粒污泥反應器的污水處理方法，其特征在于該污水處理方法采用序批式運行方式，運行周期包括進水、曝氣、沉降、出水四個階段，裝置內所有進水、曝氣、出水均由控制器(10)自動化控制;

　　1)進水：在反應器主體(1)中接種好氧顆粒污泥，接種泥量2-4g/L，廢水COD濃度為1000-3000mg/L，氨氮40-120mg/L，總氮80-240mg/L，容積負荷3-6kg/COD·m3·d，將待處理的市政污水先接入污水配水池(8)，通過進水泵(9)將污水從反應器主體(1)底部的進水裝置(6)送入反應器主體(1)腔體內，進水時間為5-15min，通過反應器主體(1)頂部的液位計(2)控制進水上液面;

　　2)曝氣：通過鼓風機(11)給曝氣裝置(5)進氣，采用空氣曝氣，表面氣速0.6-2cm/s，曝氣裝置(5)設置在反應器主體(1)底部腔體內，反應器中好氧顆粒污泥受曝氣影響自上向下循環往復運動，通過設置環形漏斗狀濾網(3)，在其上方觀察到兩組對稱的漩渦，當大顆粒污泥在中心上行區上升至頂部后，環形漏斗狀濾網(3)限制了其沿反應器壁面下行區向下運動，漩渦將大顆粒污泥夾帶并使其沿環形漏斗狀濾網(3)壁面再次進入中心上行區，通過環形漏斗狀濾網(3)實現了將大于篩網孔隙的大顆粒污泥截留在反應器頂部高應力區的效果;同時，小于濾網孔徑的顆粒污泥則幾乎不受環形漏斗狀濾網(3)影響，以原有運動軌跡在反應器中循環，曝氣時間為160-260min;

　　3)沉降：停止曝氣后進行5-15min的靜置，使反應器中顆粒污泥沉降并與水分離;

　　4)出水：泥水分離完全后，通過反應器的出水裝置(4)將處理后污水排出，出水時間5-15min。

　　7.如權利要求6所述的一種內置篩網式好氧顆粒污泥反應器的污水處理方法，其特征在于步驟1)中：接種泥量3g/L，廢水COD濃度為1500-2500mg/L，氨氮50-100mg/L，總氮100-150mg/L，容積負荷4-5kg/COD·m3·d，進水時間為8-12min。

　　8.如權利要求6所述的一種內置篩網式好氧顆粒污泥反應器的污水處理方法，其特征在于步驟2)中：表面氣速1-1.5-2cm/s，曝氣時間為200-240min。

　　9.如權利要求6所述的一種內置篩網式好氧顆粒污泥反應器的污水處理方法，其特征在于步驟3)中停止曝氣后進行8-12min的靜置，步驟4)中出水時間10-12min。

　　說明書

　　一種內置篩網式好氧顆粒污泥反應器及其污水處理方法

　　技術領域

　　本發明屬于污水處理技術領域，具體為一種內置篩網式好氧顆粒污泥反應器及其污水處理方法。

　　背景技術

　　與活性污泥相比，好氧顆粒污泥致密的結構、缺氧-好氧共存的菌落分布、高生物量及強異化作用的特性，使其有泥水分離快、同步生物脫氮除磷、高效降解污染物、剩余污泥減量等明顯技術優勢及良好的開發應用前景，已引起研究者的廣泛注意。但好氧顆粒污泥存在長期運行易發生失穩的問題，表現為運行時顆粒內部發黑，結構解體破碎，沉降性大幅下降，污泥量大量流失最終導致反應器崩潰，嚴重抑制了其工業化運用。

　　研究發現，在好氧顆粒污泥培養過程中，顆粒粒徑會持續變大，粒徑的過度增大造成了傳質阻力增加，導致顆粒內部形成厭氧區，進而促進了厭氧菌生長，造成體系pH的降低。低pH能溶解EPS中的β-多糖影響顆粒結構。研究表明，β-多糖在顆粒結構中起到了骨架作用，α-多糖，脂類，蛋白及細胞能附著至β-多糖的框架結構上，其對顆粒的穩定性具有重要意義。顆粒內部厭氧區的形成能破壞顆粒中β-多糖骨架，使顆粒解體破碎，沉降性下降，大量污泥流失最終導致反應器崩潰。

　　結合顆粒穩定性與污染物去除效率，研究指出700-1900μm是顆粒污泥的最佳粒徑范圍。然而在實際培養過程中，好氧顆粒污泥平均粒徑從200至7000μm均有報道。為避免長期運行中好氧顆粒污泥因粒徑過大導致厭氧后顆粒解體，顆粒的粒徑不適大于3mm。另一方面，過小的顆粒粒徑也應避免。顆粒粒徑過小會導致溶解氧滲透進入顆粒內部，破壞缺氧-好氧共存的菌落分布，抑制同步脫氮反應進行，導致總氮去除效果變差。研究指出，在抑制大顆粒粒徑過度增加的同時，維持小顆粒穩定生長，對提高反應器中處于最佳粒徑范圍的顆粒比率對污染物去除效率及穩定性具有重要意義。如何調控粒徑分布是維持好氧顆粒污泥高效穩定運行的關鍵。已有研究者在運行過程中根據沉降性不同篩選并排出粒徑過大的老齡化顆粒來抑制粒徑的過度增加，但這些策略在實際工業運行中效果并不理想且操作性差。

　　研究發現提高曝氣強度能抑制顆粒粒徑過度增加。通過提高曝氣強度，反應器內水力剪切增加。高水力剪切條件下微生物增長速率變慢，顆粒表面生物量脫落速率增加，粒徑增加得到抑制。但提高反應器中水力剪切增加了運行能耗，同時導致顆粒平均粒徑變小，總氮去除效果變差。目前對顆粒粒徑的有效控制策略仍較為缺乏。

　　發明內容

　　針對現有技術中存在的上述問題，本發明的目的在于設計提供一種內置篩網式好氧顆粒污泥反應器及其污水處理方法的技術方案，其設置環形漏斗狀濾網改變反應器內部水力條件，調控不同粒徑顆粒污泥所受水力剪切，優化好氧顆粒污泥粒徑分布，在低曝氣強度條件下實現反應器穩定運行及高效污染物去除能力;具有操作簡便，節約能耗，運行穩定，COD及總氮去除率高，占地小，無需單獨設置反硝化段及污泥回流系統的特點。

　　所述的一種內置篩網式好氧顆粒污泥反應器，包括用于接種好氧顆粒污泥的反應器主體，反應器主體為圓柱形結構，反應器主體下部設置進水裝置，反應器主體中部設置出水裝置，進水裝置通過進水管與進水泵連接，進水泵與污水配水池連接;還包括控制器，控制器與進水泵控制連接，其特征在于反應器主體的高度和內直徑的比值為5-8:1，反應器主體腔體底部設置曝氣裝置，曝氣裝置通過進氣管與鼓風機連接，鼓風機與控制器連接;在反應器主體4/5-3/4高度的腔體內配合設置環形漏斗狀濾網，濾網孔隙為2-4mm，濾網上緣直徑為反應器主體內直徑的4/5-1，濾網下緣直徑為反應器主體內直徑的1/3-2/5，環形漏斗狀濾網側邊斜面與水平面的夾角為45-60°。

　　所述的一種內置篩網式好氧顆粒污泥反應器，其特征在于曝氣裝置采用微孔曝氣器，微孔曝氣器的直徑為反應器主體內直徑的1/3-1/5。

　　所述的一種內置篩網式好氧顆粒污泥反應器，其特征在于反應器主體頂部設置液位計，控制器與液位計控制連接。

　　所述的一種內置篩網式好氧顆粒污泥反應器，其特征在于反應器主體的高度和內直徑的比值為6-7:1，反應器主體下部配合設置底座。

　　所述的一種內置篩網式好氧顆粒污泥反應器，其特征在于環形漏斗狀濾網的濾網孔隙為3mm，環形漏斗狀濾網側邊斜面與水平面的夾角為50-55°。

　　所述的一種內置篩網式好氧顆粒污泥反應器的污水處理方法，其特征在于該污水處理方法采用序批式運行方式，運行周期包括進水、曝氣、沉降、出水四個階段，裝置內所有進水、曝氣、出水均由控制器自動化控制;

　　1)進水：在反應器主體中接種好氧顆粒污泥，接種泥量2-4g/L，廢水COD濃度為1000-3000mg/L，氨氮40-120mg/L，總氮80-240mg/L，容積負荷3-6kg/COD·m3·d，將待處理的市政污水先接入污水配水池，通過進水泵將污水從反應器主體底部的進水裝置送入反應器主體腔體內，進水時間為5-15min，通過反應器主體頂部的液位計控制進水上液面;

　　2)曝氣：通過鼓風機給曝氣裝置進氣，采用空氣曝氣，表面氣速0.6-2cm/s，曝氣裝置設置在反應器主體底部腔體內，反應器中好氧顆粒污泥受曝氣影響自上向下循環往復運動，通過設置環形漏斗狀濾網，在其上方觀察到兩組對稱的漩渦，當大顆粒污泥在中心上行區上升至頂部后，環形漏斗狀濾網限制了其沿反應器壁面下行區向下運動，漩渦將大顆粒污泥夾帶并使其沿環形漏斗狀濾網壁面再次進入中心上行區，通過環形漏斗狀濾網實現了將大于篩網孔隙的大顆粒污泥截留在反應器頂部高應力區的效果;同時，小于濾網孔徑的顆粒污泥則幾乎不受環形漏斗狀濾網影響，以原有運動軌跡在反應器中循環，曝氣時間為160-260min;

　　3)沉降：停止曝氣后進行5-15min的靜置，使反應器中顆粒污泥沉降并與水分離;

　　4)出水：泥水分離完全后，通過反應器的出水裝置將處理后污水排出，出水時間5-15min。

　　所述的一種內置篩網式好氧顆粒污泥反應器的污水處理方法，其特征在于步驟1)中：接種泥量3g/L，廢水COD濃度為1500-2500mg/L，氨氮50-100mg/L，總氮100-150mg/L，容積負荷4-5kg/COD·m3·d，進水時間為8-12min。

　　所述的一種內置篩網式好氧顆粒污泥反應器的污水處理方法，其特征在于步驟2)中：表面氣速1-1.5-2cm/s，曝氣時間為200-240min。

　　所述的一種內置篩網式好氧顆粒污泥反應器的污水處理方法，其特征在于步驟3)中停止曝氣后進行8-12min的靜置，步驟4)中出水時間10-12min。

　　上述一種內置篩網式好氧顆粒污泥反應器及其污水處理方法，在無需額外能耗的低曝氣強度條件下,其設置的環形漏斗狀濾網能選擇性將粒徑大于濾網孔徑的大顆粒污泥截留在高水力剪切的反應器上部，通過增加其所受水力剪切抑制顆粒粒徑過度增長，同時該內構件對反應器中粒徑小于濾網孔徑的顆粒污泥運動無明顯影響，最終成功將反應器平均粒徑控制在最佳粒徑范圍內，具有操作簡便，節約能耗，運行穩定，COD及總氮去除率高，占地小，無需單獨設置反硝化段及污泥回流系統的特點。
