申請日2015.11.03

　　公開(公告)日2016.03.23

　　IPC分類號B01D1/00; B01D1/30; C02F9/10

　　摘要

　　本發明公開了自潔式蒸發器和污水凈化系統，其中，自潔式蒸發器包括：至少一個第一腔室，所述第一腔室呈環形，所述第一腔室內限定出低溫流體的流動通道，用于對所述低溫流體進行蒸發處理;至少一個第二腔室，所述第二腔室呈環形，且所述第二腔室與所述第一腔室呈交替設置，所述第二腔室內限定出高溫流體的流通通道，用于為所述蒸發處理供熱;以及刷子，所述刷子設置在所述第一腔室中，并且每個所述第一腔室中設置有至少一個所述刷子。該自潔式蒸發器的蒸發處理量大，并且可以利用刷子清除附著在第一腔室側壁上的蒸發處理產生的雜質，避免雜質影響低溫流體和高溫流體的換熱，降低蒸發器的處理效率。

　　權利要求書

　　1.一種自潔式蒸發器，其特征在于，包括：

　　至少一個第一腔室，所述第一腔室呈環形，所述第一腔室內限定出低溫流體的流動通道，用于對所述低溫流體進行蒸發處理;

　　至少一個第二腔室，所述第二腔室呈環形，且所述第二腔室與所述第一腔室呈交替設置，所述第二腔室內限定出高溫流體的流通通道，用于為所述蒸發處理供熱;以及

　　刷子，所述刷子設置在所述第一腔室中，并且每個所述第一腔室中設置有至少一個所述刷子。

　　2.根據權利要求1所述的自潔式蒸發器，其特征在于，進一步包括：

　　驅動器，所述驅動器與所述刷子相連，用于控制所述刷子在所述第一腔室中自轉和圓周轉動。

　　3.根據權利要求1所述的自潔式蒸發器，其特征在于，所述刷子的直徑不小于所述第一腔室的厚度。

　　4.根據權利要求1所述的自潔式蒸發器，其特征在于，在每個所述第一腔室中，所述刷子呈均勻分布。

　　5.根據權利要求1所述的自潔式蒸發器，其特征在于，進一步包括：

　　收集器，所述收集器設置在所述第一腔室的下方，用于收集和存放所述雜質。

　　6.一種污水凈化系統，其特征在于，包括：

　　預熱器，所述預熱器用于對污水進行加熱處理，以便得到第一蒸汽和加熱后的污水;

　　第一分離器，所述第一分離器與所述預熱器相連，用于分離所述第一蒸汽和所述加熱后的污水;

　　權利要求1-5任一項所述的自潔式蒸發器，所述自潔式蒸發器與所述第一分離器相連，用于對所述加熱后的污水進行蒸發處理，以便得到第二蒸汽、冷卻的高溫流體和雜質;

　　水冷器，所述水冷器與所述預熱器和所述自潔式蒸發器相連，用于對所述第一蒸汽和所述第二蒸汽進行冷卻處理，以便得到冷卻水;以及

　　第二分離器，所述第二分離器與所述水冷器相連，用于去除所述冷卻水中的氣體，以便得到凈化后的水。

　　7.根據權利要求6所述的系統，其特征在于，進一步包括：

　　真空泵，所述真空泵與所述第二分離器相連，用于使所述蒸發處理處于負壓狀態下。

　　8.根據權利要求6所述的系統，其特征在于，進一步包括：

　　循環泵，所述循環泵與所述自潔式蒸發器相連;以及

　　加熱器，所述加熱器與所述循環泵和所述自潔式蒸發器相連，用于對所述冷卻的高溫流體進行加熱，以便為所述蒸發處理提供熱源。

　　9.根據權利要求6所述的系統，其特征在于，進一步包括：

　　蒸汽返回通道，所述蒸汽返回通道與所述第一分離器、所述自潔式蒸發器和所述預熱器相連，用于將所述第一蒸汽和所述第二蒸汽輸送至所述預熱器為所述加熱處理供熱。

　　10.根據權利要求6所述的系統，其特征在于，進一步包括：

　　調質裝置，所述調質裝置與所述第一分離器和所述自潔式蒸發器相連，用于對所述加熱后的污水進行調質處理，使所述加熱后的污水中的雜質離子形成難溶于水的化合物。

　　說明書

　　自潔式蒸發器和污水凈化系統

　　技術領域

　　本發明涉及化工領域，具體地，涉及自潔式蒸發器和污水凈化系統。

　　背景技術

　　現有的污水處理裝置和方法一般首先經過物理方法如沉淀、過濾后再進一步處理，方法有很多，有化學處理法、生物處理法、物理化學法處理等，但均有明顯的不足之處，如離子交換、反滲透、膜分離等方法處理，存在投資高的問題;而蒸發處理工藝，水的損失較大;焚燒工藝，存在能耗高和環境污染大等問題。

　　由此，污水處理裝置有待改進。

　　發明內容

　　本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種能耗低，處理量大，并可以自動進行清潔的自潔式蒸發器。

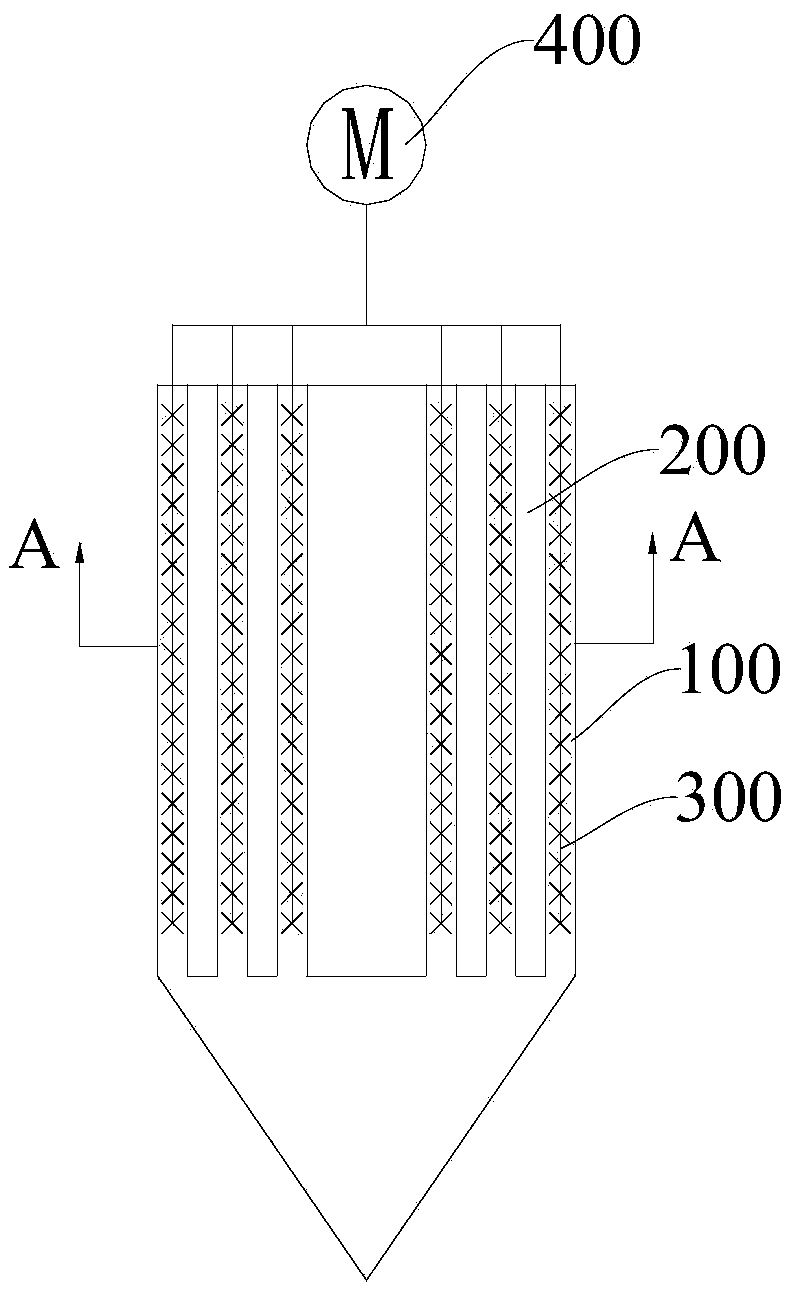

　　根據本發明的一個方面，本發明提供了一種自潔式蒸發器。根據本發明的實施例，該自潔式蒸發器包括：至少一個第一腔室，所述第一腔室呈環形，所述第一腔室內限定出低溫流體的流動通道，用于對所述低溫流體進行蒸發處理;至少一個第二腔室，所述第二腔室呈環形，且所述第二腔室與所述第一腔室呈交替設置，所述第二腔室內限定出高溫流體的流通通道，用于為所述蒸發處理供熱;以及刷子，所述刷子設置在所述第一腔室中，并且每個所述第一腔室中設置有至少一個所述刷子。

　　根據本發明實施例的自潔式蒸發器，呈環形設計，便于通過嵌套第一腔室和第二腔室增加蒸發器的處理量。并且利用刷子清除附著在第一腔室側壁上的蒸發處理產生的雜質，避免雜質影響低溫流體和高溫流體的換熱，降低蒸發器的處理效率。

　　另外，根據本發明上述實施例的自潔式蒸發器還可以具有如下附加的技術特征：

　　根據本發明的實施例，該自潔式蒸發器進一步包括驅動器，所述驅動器與所述刷子相連，用于控制所述刷子在所述第一腔室中自轉和圓周轉動。

　　根據本發明的實施例，所述刷子的直徑不小于所述第一腔室的厚度。

　　根據本發明的實施例，在每個所述第一腔室中，所述刷子呈均勻分布。

　　根據本發明的實施例，該自潔式蒸發器進一步包括：收集器，所述收集器設置在所述第一腔室的下方，用于收集和存放所述雜質。

　　根據本發明的另一方面，本發明提供了一種污水凈化系統。根據本發明的實施例，該系統包括：預熱器，所述預熱器用于對污水進行加熱處理，以便得到第一蒸汽和加熱后的污水; 第一分離器，所述第一分離器與所述預熱器相連，用于分離所述第一蒸汽和所述加熱后的污水;前述的自潔式蒸發器，所述自潔式蒸發器與所述第一分離器相連，用于對所述加熱后的污水進行蒸發處理，以便得到第二蒸汽、冷卻的高溫流體和雜質;水冷器，所述水冷器與所述預熱器和所述自潔式蒸發器相連，用于對所述第一蒸汽和所述第二蒸汽進行冷卻處理，以便得到冷卻水;以及第二分離器，所述第二分離器與所述水冷器相連，用于去除所述冷卻水中的氣體，以便得到凈化后的水。

　　根據本發明實施例的污水凈化系統，利用該系統可簡單、有效地去除廢水中的鹽類、溶解氧、酸性氣、固體雜質以及酸根離子等雜質，并且系統的能耗低，處理量大。

　　另外，根據本發明上述實施例的污水凈化系統還可以具有如下附加的技術特征：

　　根據本發明的實施例，該系統進一步包括：真空泵，所述真空泵與所述第二分離器相連，用于使所述蒸發處理處于負壓狀態下。

　　根據本發明的實施例，該系統進一步包括：循環泵，所述循環泵與所述自潔式蒸發器相連;以及加熱器，所述加熱器與所述循環泵和所述自潔式蒸發器相連，用于對所述冷卻的高溫流體進行加熱，以便為所述蒸發處理提供熱源。

　　根據本發明的實施例，該系統進一步包括：蒸汽返回通道，所述蒸汽返回通道與所述第一分離器、所述自潔式蒸發器和所述預熱器相連，用于將所述第一蒸汽和所述第二蒸汽輸送至所述預熱器為所述加熱處理供熱。

　　根據本發明的實施例，該系統進一步包括：調質裝置，所述調質裝置與所述第一分離器和所述自潔式蒸發器相連，用于對所述加熱后的污水進行調質處理，使所述加熱后的污水中的雜質離子形成難溶于水的化合物。

　　本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
