申請日2015.09.10
公開(公告)日2017.08.11
IPC分類號C02F3/30
摘要
一種雙回流抗沖擊生物微氧床及使用其的廢水生化處理工藝，其中的雙回流抗沖擊生物微氧床，包括主反應系統和輔助系統;主反應系統包括至少一個生物選擇區和至少一對交替式設置的主微氧反應床;生物選擇區設置進水口，每個主微氧反應床均通過主微氧反應床進水閘板與生物選擇區連通;每個主微氧反應床均通過主微氧反應床潷水器系統連通到出水口;還包括至少一對大比例回流系統;每個主微氧反應床均通過大比例回流系統連通到生物選擇區。本發明能夠有效地凈化工業廢水，特別是對有毒難降解工業廢水具有良好的處理效果，是一種新型高效抗沖擊的廢水生化處理工藝。

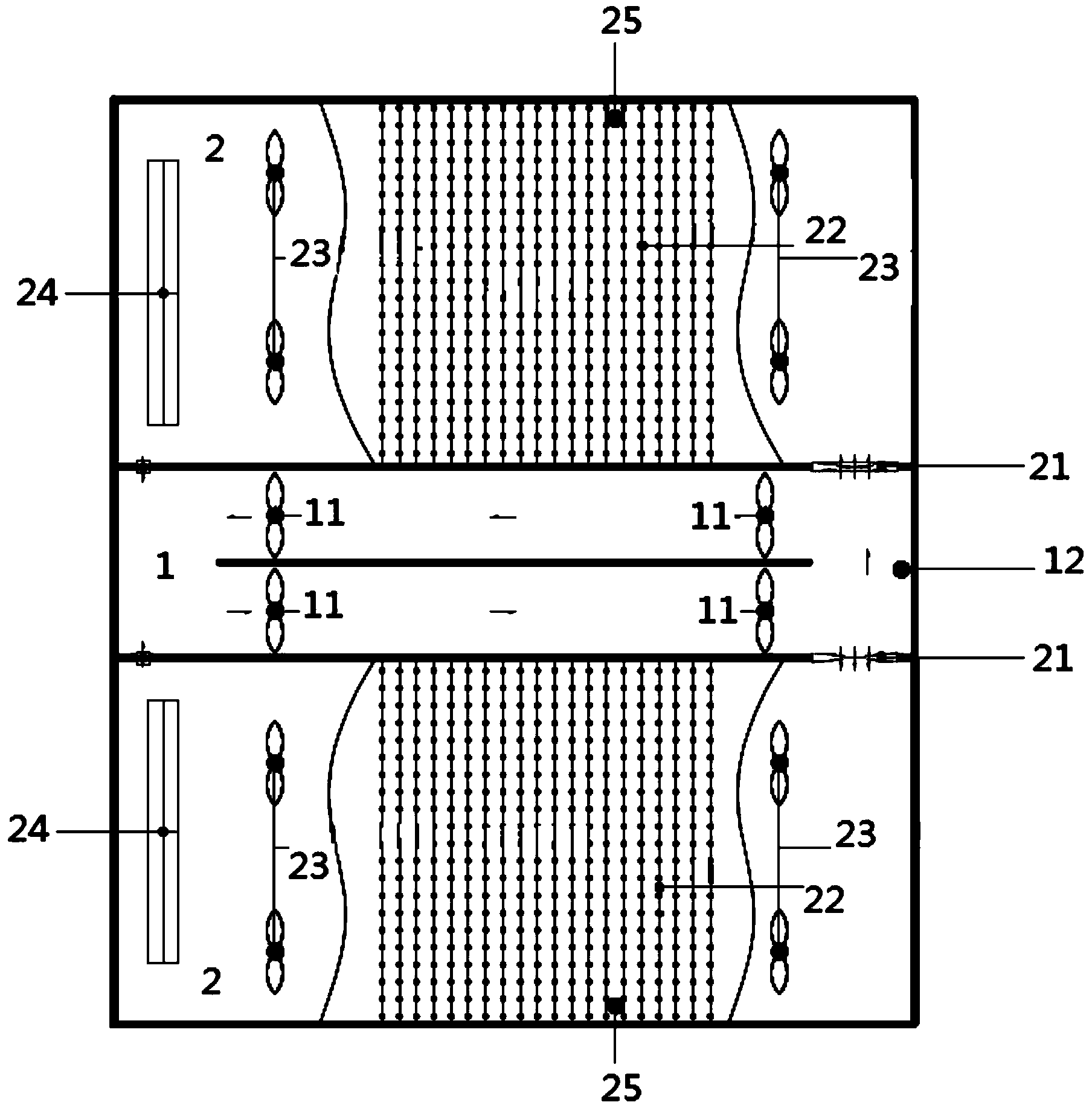

摘要附圖
權利要求書
1.一種雙回流抗沖擊生物微氧床，其特征在于：包括主反應系統和輔助系統;
所述主反應系統包括至少一個生物選擇區和至少一對交替式設置的主微氧反應床;
所述輔助系統包括設置在所述生物選擇區的生物選擇區攪拌系統和生物選擇區ORP/pH/溫度在線監控系統;
所述輔助系統還包括設置在每個所述主微氧反應床的主微氧反應床進水閘板、主微氧反應床精確布氣系統、主微氧反應床攪拌系統、主微氧反應床溶解氧/ORP/pH/溫度在線監控系統和主微氧反應床潷水器系統;
所述主微氧反應床在反應階段維持溶解氧在0.26mg-0.30mg/L;
所述生物選擇區設置進水口，每個所述主微氧反應床均通過所述主微氧反應床進水閘板與所述生物選擇區連通;每個所述主微氧反應床均通過所述主微氧反應床潷水器系統連通到出水口;
所述輔助系統還包括至少一對大比例回流系統;每個所述主微氧反應床均通過所述大比例回流系統連通到所述生物選擇區;所述大比例回流系統的回水量是所述進水口的進水量的10-30倍。
2.根據權利要求1所述的雙回流抗沖擊生物微氧床，其特征在于：所述主微氧反應床進水閘板為電動閘板。
3.根據權利要求1所述的雙回流抗沖擊生物微氧床，其特征在于：所述生物選擇區中的所述生物選擇區攪拌系統為對稱設置的兩對;每個所述主微氧反應床中的攪拌系統也為對稱設置的兩對。
4.根據權利要求1所述的雙回流抗沖擊生物微氧床，其特征在于：所述生物選擇區攪拌系統和所述主微氧反應床攪拌系統均為變轉速攪拌系統。
5.一種使用權利要求1-4任意之一所述的雙回流抗沖擊生物微氧床的廢水生化處理工藝，其特征如下：
其一、處理工藝開始后直到處理工藝結束，成對設置的所述主微氧反應床交替處于反應階段和沉淀潷水階段;
處于反應階段的所述主微氧反應床，其中設置的所述大比例回流系統、所述主微氧反應床進水閘板、所述主微氧反應床精確布氣系統、所述主微氧反應床攪拌系統、所述主微氧反應床溶解氧/ORP/pH/溫度在線監控系統和所述主微氧反應床潷水器系統均開啟，維持溶解氧在0.26mg-0.30mg/L，系統處于反應階段;
處于沉淀潷水階段的所述主微氧反應床，其中設置的所述大比例回流系統、所述主微氧反應床進水閘板、所述主微氧反應床精確布氣系統和所述主微氧反應床攪拌系統均關閉;所述主微氧反應床潷水器系統和所述主微氧反應床溶解氧/ORP/pH/溫度在線監控系統開啟;維持溶解氧在0.01mg-0.1mg/L，處理后的出水經過所述主微氧反應床潷水器系統后從所述出水口流出，系統處于泥水分離階段;
其二、處理工藝開始后直到處理工藝結束，所述生物選擇區一直處于混合階段，進水口打開，所述生物選擇區攪拌系統和所述生物選擇區ORP/pH/溫度在線監控系統常開，并投加反硝化藥劑，維持溶解氧在0.01mg-0.1mg/L，維持ORP在-100mV～100mV;系統處于反硝化階段;
所述大比例回流系統的回水量是所述進水口的進水量的10-30倍。
6.根據權利要求5所述的廢水生化處理工藝，其特征在于：所述大比例回流系統的回水量是所述進水口的進水量的20倍。
7.根據權利要求5所述的廢水生化處理工藝，其特征在于：處于反應階段的所述主微氧反應床，維持溶解氧在0.28mg/L。
8.根據權利要求5所述的雙回流抗沖擊生物微氧床及使用其的廢水生化處理工藝，其特征在于：所述反硝化藥劑為硝酸鈉、氯化銨、亞硝酸鈉或者尿素。
9.根據權利要求5所述的雙回流抗沖擊生物微氧床及使用其的廢水生化處理工藝，其特征在于：所述反硝化藥劑為硝酸鈉、氯化銨、亞硝酸鈉或者尿素中的兩種以上混合而成。
說明書
雙回流抗沖擊生物微氧床及使用其的廢水生化處理工藝
技術領域
本發明涉及廢水處理技術領域，尤其是涉及一種雙回流抗沖擊生物微氧床及使用其的廢水生化處理工藝。
背景技術
生化處理工藝是目前處理工業廢水最經濟有效的方法之一，其主要問題在于廢水中有毒有害物質濃度高，傳統生化池直接進水容易造成局部沖擊，另外傳統工藝對有毒難降解工業廢水處理工藝流程長，一般需要多級水解、反硝化、硝化、碳氧化串聯，系統維護和控制復雜，處理單元微生物單位容量低，出水水質差。
發明內容
本發明的目的在于設計一種新型的雙回流抗沖擊生物微氧床及使用其的廢水生化處理工藝，解決上述問題。
為了實現上述目的，本發明采用的技術方案如下：
一種雙回流抗沖擊生物微氧床，包括主反應系統和輔助系統;
所述主反應系統包括至少一個生物選擇區和至少一對交替式設置的主微氧反應床;
所述輔助系統包括設置在所述生物選擇區的生物選擇區攪拌系統和生物選擇區ORP/pH/溫度在線監控系統;
所述輔助系統還包括設置在每個所述主微氧反應床的主微氧反應床進水閘板、主微氧反應床精確布氣系統、主微氧反應床攪拌系統、主微氧反應床溶解氧/ORP/pH/溫度在線監控系統和主微氧反應床潷水器系統;
所述主微氧反應床在反應階段維持溶解氧在0.26mg-0.30mg/L;
所述生物選擇區設置進水口，每個所述主微氧反應床均通過所述主微氧反應床進水閘板與所述生物選擇區連通;每個所述主微氧反應床均通過所述主微氧反應床潷水器系統連通到出水口;
所述輔助系統還包括至少一對大比例回流系統;每個所述主微氧反應床均通過所述大比例回流系統連通到所述生物選擇區;所述大比例回流系統的回水量是所述進水口的進水量的10-30倍。
所述主微氧反應床進水閘板為電動閘板。
所述生物選擇區中的所述生物選擇區攪拌系統為對稱設置的兩對;每個所述主微氧反應床中的攪拌系統也為對稱設置的兩對。
所述生物選擇區攪拌系統和所述主微氧反應床攪拌系統均為變轉速攪拌系統。
一種使用所述的雙回流抗沖擊生物微氧床的廢水生化處理工藝：
其一、處理工藝開始后直到處理工藝結束，成對設置的所述主微氧反應床交替處于反應階段和沉淀潷水階段;
處于反應階段的所述主微氧反應床，其中設置的所述大比例回流系統、所述主微氧反應床進水閘板、所述主微氧反應床精確布氣系統、所述主微氧反應床攪拌系統、所述主微氧反應床溶解氧/ORP/pH/溫度在線監控系統和所述主微氧反應床潷水器系統均開啟，維持溶解氧在0.26mg-0.30mg/L，系統處于反應階段;
處于沉淀潷水階段的所述主微氧反應床，其中設置的所述大比例回流系統、所述主微氧反應床進水閘板、所述主微氧反應床精確布氣系統和所述主微氧反應床攪拌系統均關閉;所述主微氧反應床潷水器系統和所述主微氧反應床溶解氧/ORP/pH/溫度在線監控系統開啟;維持溶解氧在0.01mg-0.1mg/L，處理后的出水經過所述主微氧反應床潷水器系統后從所述出水口流出，系統處于泥水分離階段;
其二、處理工藝開始后直到處理工藝結束，所述生物選擇區一直處于混合階段，進水口打開，所述生物選擇區攪拌系統和所述生物選擇區ORP/pH/溫度在線監控系統常開，并投加反硝化藥劑，維持溶解氧在0.01mg-0.1mg/L，維持ORP在-100mV～100mV;系統處于反硝化階段。
所述大比例回流系統的回水量是所述進水口的進水量的10-30倍。
所述大比例回流系統的回水量是所述進水口的進水量的20倍。
處于反應階段的所述主微氧反應床，維持溶解氧在0.28mg/L。
所述反硝化藥劑為硝酸鈉、氯化銨、亞硝酸鈉或者尿素。
所述反硝化藥劑為硝酸鈉、氯化銨、亞硝酸鈉或者尿素中的兩種以上混合而成。
本發明中的ORP，是指氧化還原電位，簡稱ORP(是英文Oxidation-ReductionPotential的縮寫)或Eh。ORP作為介質(包括土壤、天然水、培養基等)環境條件的一個綜合性指標，已沿用很久，它表征介質氧化性或還原性的相對程度。
本發明中的pH，是指氫離子濃度指數(英語hydrogen ion concentration)，指溶液中氫離子的總數和總物質的量的比;它的數值俗稱“pH值”。為表示溶液酸性或堿性程度的數值，即所含氫離子濃度的常用對數的負值。
本發明所謂的大比例回流系統，是指循環回流量大于進水量的10倍以上的循環回流系統。
本發明公開了一種處理有毒難降解工業廢水的生化處理工藝，包括主反應系統和輔助系統。
主反應系統：
主反應區主要包括一座共用的生物選擇區和二座交替式的主微氧反應床。
輔助系統：
生物選擇區：變轉速攪拌系統，ORP/pH/溫度在線監控系統
主微氧反應床：電動進水閘板，精確布氣系統，變轉速攪拌系統，溶解氧/ORP/pH/溫度在線監控系統，低能耗大比例回流系統，潷水器系統(共二套，交替式)
復合藥劑成分：硝酸鈉、氯化銨、尿素、亞硝酸鈉、磷酸氫二鈉等藥劑中的一種或幾種復配而成。
主要運行模式：
廢水經提升泵周期性進入生物選擇區，在大比例回流的前提下，對廢水進行瞬間稀釋，均化來水中的有毒有害物質，在投加復合藥劑的情況下，對系統內的絲狀菌進行針對性抑制，為優質菌膠團的形成創造良好條件。
生物選擇區的出水周期性交替進入主微氧反應床中，主微氧反應床采用電動閘板控制來水，生物選擇區的混合液周期性進入主微氧反應床，主微氧反應床維持溶解氧在0.28mg/L，實現水解與碳氧化的同步，硝化與反硝化的同步，廢水中絕大部分有機物得到有效去除。
主微氧反應床的原理：主要利用水解菌、反硝化菌、硝化菌、好氧碳氧化菌的共同代謝作用，維持同一溶解氧環境，一般維持在0.28mg/L，在此環境下水解菌、反硝化菌、硝化菌、碳氧化菌共存，可實現多種菌種的和諧共生，硝化菌的代謝產物是反硝化菌的食物，水解菌為反硝化菌提供更易代謝的碳源，使得生化代謝簡易高效。另外單一的反應器可實現取代常規的五個單池反應器，即：水解池+反硝化池+硝化池+碳氧化池+二沉池。因此整體結構更加簡單，占地省，運行管理更加方便。
本專利的外形和大小可依據處理水量規模的不同而調整，但內部結構及原理不變。
本發明的有益效果可以總結如下：
本專利能夠有效地凈化工業廢水，特別是對有毒難降解工業廢水具有良好的處理效果，是一種新型高效抗沖擊的廢水生化處理工藝。
