申請日2015.09.10
公開(公告)日2016.02.17
IPC分類號B01D21/24; B01D21/00
摘要
本實用新型涉及一種污水處理廠平流式二沉池出水堰自動清洗裝置，車體的兩側各形成一浮體，浮體的內腔呈中空狀，車體靠近后端的兩側各設有一葉輪，車體前端兩側處分別設有一號清潔毛刷和二號清潔毛刷，一號清潔毛刷和二號清潔毛刷之間還設有三號清潔毛刷和四號清潔毛刷。該套裝置結構簡單，重量輕，保養維修方便，適應現場操作人員技術水平的二沉池出水堰自動清洗裝置，減輕了清洗二沉池出水堰的勞動強度、提高了工作效率同時保證了安全。該自動清洗裝置工作時不會對原有構筑物及二沉池出水堰的運行造成影響或破壞;污水處理廠二沉池的面積一般較大，因此設計該自動清洗裝置能快速完成清洗工作。

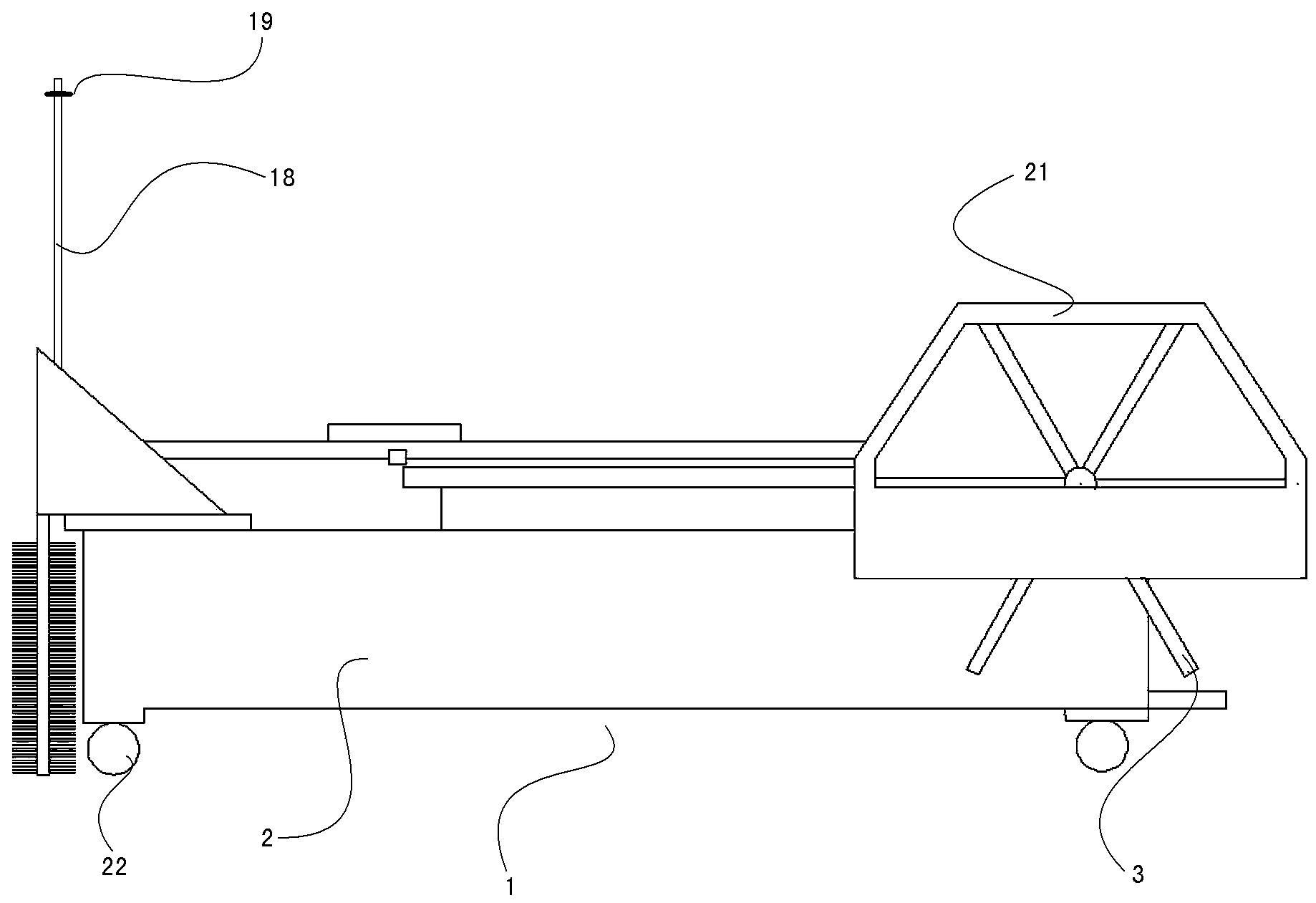

摘要附圖
權利要求書
1.一種污水處理廠平流式二沉池出水堰自動清洗裝置，它包括車體(1)，其特征在于：所述車體(1)的兩側各形成一浮體(2)，浮體(2)的內腔呈中空狀，車體(1)靠近后端的兩側各設有一葉輪(3)，該葉輪(3)通過電機驅動，車體(1)前端兩側處分別設有一號清潔毛刷(4)和二號清潔毛刷(5)，一號清潔毛刷(4)和二號清潔毛刷(5)均呈縱向分布，一號清潔毛刷(4)通過一號毛刷桿(6)與上方的一號減速機(7)連接，二號清潔毛刷(5)通過二號毛刷桿(8)與二號減速機(9)連接，一號清潔毛刷(4)和二號清潔毛刷(5)之間還設有三號清潔毛刷(10)和四號清潔毛刷(11)，三號清潔毛刷(10)通過三號毛刷桿(12)與三號減速機(13)連接，四號清潔毛刷(11)通過四號毛刷桿(14)與四號減速機(15)連接，上述一號減速機(7)、二號減速機(9)、三號減速機(13)、四號減速機(15)通過轉軸串聯驅動，該轉軸外部套接有一軸套(23)，三號減速機(13)和四號減速機(15)固定于一基板(16)上，該基板(16)靠近中間處向下縱向分布有一擺動塊(17)，該基板(16)靠近中間處向下縱向分布有一配重擺桿(18)，該配重擺桿(18)靠近上端部處設有配重塊(19)，上述轉軸的一端設有一被動輪(20)，該被動輪(20)通過傳送皮帶與主動輪連接，該主動輪與上述電機的電機軸連接。
2.根據權利要求1所述的一種污水處理廠平流式二沉池出水堰自動清洗裝置，其特征在于：所述三號清潔毛刷(10)和四號清潔毛刷(11)通過上部的三號減速機(13)、四號減速機(15)與軸套(16)之間形成擺動連接。
3.根據權利要求1所述的一種污水處理廠平流式二沉池出水堰自動清洗裝置，其特征在于：所述電機的控制端與電器控制單元連接，該電器控制單元內設有延時電路。
4.根據權利要求1所述的一種污水處理廠平流式二沉池出水堰自動清洗裝置，其特征在于：所述葉輪(3)外部罩設有葉輪罩(21)。
5.根據權利要求1所述的一種污水處理廠平流式二沉池出水堰自動清洗裝置，其特征在于：所述車體(1)底部的四角處分別設有一滾輪(22)。
說明書
一種污水處理廠平流式二沉池出水堰自動清洗裝置
技術領域
本實用新型涉及污水處理系統的技術領域，具體的說是污水處理廠平流式二沉池出水堰的自動清洗裝置，特別涉及其機械連接關系。
背景技術
污水處理廠是節能減排的重要設施，隨著環保監管和民眾環保意識的提升，污水處理廠穩定運行達標排放的重要性得到越來越多的關注。
二沉池是污水處理廠活性污泥系統的重要組成部分，其作用主要是使生化反應池混合液澄清、濃縮，完成泥水分離過程并回流活性污泥。其運行效果直接影響活性污泥系統的出水水質和回流污泥濃度。
二沉池出水堰青苔滋生直接影響了污水處理系統的運行效果，如何有效去除青苔對出水水質的干擾是目前困擾污水處理廠的一項技術難題。青苔多在春季開始生長，早期如毛發一樣附著在池壁，顏色深綠;氣溫逐漸適宜，到22℃左右時開始大量繁殖懸浮于水中;當青苔衰老時，會變成棉絮狀，漂浮于水面，顏色呈黃綠色，手感膩滑，如不及時清理，就會堵塞二沉池出水堰堰口，影響出水水質。
目前，污水處理廠對于平流式二沉池出水堰青苔的清理多采用以下兩種方式。
1.人工清理，使用刷子或高壓水槍，使青苔從池壁上剝落。這種方式不僅勞動強度高、效率低，而且在操作過程中存在安全隱患。
2.藥劑清理，投加氯、臭氧等藥劑，直接殺死青苔。這種方式可能會影響出水水質，同時會增加污水處理成本。
發明內容
本實用新型的目的在于提供一種污水處理廠平流式二沉池出水堰自動清洗裝置，該技術對于平流式二沉池出水槽、出水堰及周邊相關設施布置不作任何改動。裝置可自動地、不間斷地將青苔和附著的污染物刮除干凈，可以大大降低現場操作人員的勞動強度，保障人員安全，提高工作效率，提高出水水質。產品清潔效率高，清潔范圍全面，不留死角，功耗低，有利于控制成本。
為了實現上述目的，本實用新型的技術方案是：一種污水處理廠平流式二沉池出水堰自動清洗裝置，它包括車體，所述車體的兩側各形成一浮體，浮體的內腔呈中空狀，車體靠近后端的兩側各設有一葉輪，該葉輪通過電機驅動，車體前端兩側處分別設有一號清潔毛刷和二號清潔毛刷，一號清潔毛刷和二號清潔毛刷均呈縱向分布，一號清潔毛刷通過一號毛刷桿與上方的一號減速機連接，二號清潔毛刷通過二號毛刷桿與二號減速機連接，一號清潔毛刷和二號清潔毛刷之間還設有三號清潔毛刷和四號清潔毛刷，三號清潔毛刷通過三號毛刷桿與三號減速機連接，四號清潔毛刷通過四號毛刷桿與四號減速機連接，上述一號減速機、二號減速機、三號減速機、四號減速機通過轉軸串聯驅動，該轉軸外部套接有一軸套，三號減速機和四號減速機固定于一基板上，該基板靠近中間處向下縱向分布有一擺動塊，該基板靠近中間處向下縱向分布有一配重擺桿，該配重擺桿靠近上端部處設有配重塊，上述轉軸的一端設有一被動輪，該被動輪通過傳送皮帶與主動輪連接，該主動輪與上述電機的電機軸連接。。
本實用新型公開了一種污水處理廠平流式二沉池出水堰自動清洗裝置，該套裝置結構簡單，重量輕，保養維修方便，適應現場操作人員技術水平的二沉池出水堰自動清洗裝置，減輕了清洗二沉池出水堰的勞動強度、提高了工作效率同時保證了安全。該自動清洗裝置工作時不會對原有構筑物及二沉池出水堰的運行造成影響或破壞;污水處理廠二沉池的面積一般較大，因此設計該自動清洗裝置能快速完成清洗工作;工作耗電量不大，不會過多增加污水處理廠的處理成本;重量不重，不會使出水堰發生變形而影響出水水質;自動清洗裝置使用壽命較長，易耗損的配件采購方便;操作難度不高，工作人員容易熟練掌握
