申請日2015.11.03
公開(公告)日2016.01.20
IPC分類號C02F9/04; C02F103/10
摘要
本發明公開了一種白鎢選礦廢水處理工藝，屬于工業廢水處理領域。步驟如下：A、向白鎢選礦廢水中投加石灰，使pH值調至11～12;B、脫穩沉淀后，固液分離;C、固體排入尾礦庫，出水進入一級反應罐，并加入碳酸鈉;D、進入二級反應罐，并向二級反應罐中加入助凝劑PAM，與PAM進行絮凝反應;E、自流進入沉淀池，底層濃縮污泥排入尾礦庫;F、上清液進入微絮凝過濾器，5%出水作為反沖洗水排入尾礦庫;G、95%出水中加入濃硫酸調節pH值至6～9;H、出水進入微渦流反應池，5%出水作為沖洗水排入尾礦庫;I、95%出水經脫氣塔脫除二氧化碳后即可回用于白鎢礦選礦或直接排放。它提高了白鎢選礦廢水的回用率。
權利要求書
1.一種白鎢選礦廢水處理工藝，其步驟為：
A、向白鎢選礦廢水中投加石灰，使pH值調至11～12;
B、脫穩沉淀后，利用壓濾機實現固液分離;
C、固體排入尾礦庫，壓濾機的出水進入一級反應罐，再向一級反應罐中加入藥劑碳酸鈉，充分混合;
D、出水進入二級反應罐，再向二級反應罐中加入助凝劑PAM，與PAM進行絮凝反應;
E、自流進入沉淀池，依靠重力作用進行固液分離，底層濃縮污泥排入尾礦庫;
F、上清液進入微絮凝過濾器，進一步去除廢水中的懸浮顆粒物，其中微絮凝過濾器需要定期進行反沖洗以預防其堵塞，5%的微絮凝過濾器出水作為反沖水排入尾礦庫;
G、95%的微絮凝過濾器出水中加入濃硫酸調節pH值至6～9;
H、出水進入微渦流反應池，5%微渦流反應池出水作為沖洗水排入尾礦庫;
I、95%微渦流反應池出水經脫氣塔脫除二氧化碳后回用于白鎢礦選礦或直接排放。
2.根據權利要求1所述的一種白鎢選礦廢水處理工藝，其特征在于，步驟C中所添加的碳酸鈉與經步驟B處理后廢水中所含鈣離子的物質的量之比為1.05～1.1：1。
3.根據權利要求1所述的一種白鎢選礦廢水處理工藝，其特征在于，所述的一級反應罐采用圓形立式鋼制反應器，反應器內配套設置機械攪拌設備，攪拌速度為60～70r/min，水力停留時間為4～6min。
4.根據權利要求3所述的一種白鎢選礦廢水處理工藝，其特征在于，一級反應罐和二級反應罐之間設有靜態混合器，使廢水中的微小顆粒物和PAM充分混合反應。
5.根據權利要求1所述的一種白鎢選礦廢水處理工藝，其特征在于，步驟D中，PAM 的投加濃度為0.1%，投加量為廢水體積的0.2%～0.5%。
6.根據權利要求5所述的一種白鎢選礦廢水處理工藝，其特征在于，所述的二級反應罐采用兩格串聯鋼制反應器，反應器內設置慢速機械攪拌設備，攪拌速度為10～15r/min，水力停留時間為8～12min。
7.根據權利要求1所述的一種白鎢選礦廢水處理工藝，其特征在于，所述的沉淀池為斜管沉淀池或輻流沉淀池。
8.根據權利要求1所述的一種白鎢選礦廢水處理工藝，其特征在于，所述的微絮凝過濾器內的濾料為陶�；蚴⑸�，均勻混合，對應的平均粒徑范圍分別為1～2mm和0.5～1mm，濾速為10～15m/h。
9.根據權利要求8所述的一種白鎢選礦廢水處理工藝，其特征在于，所述的微絮凝過濾器反沖洗間隔時間為6h，較好地，所述的微渦流反應池沖洗間隔時間為6h。
10.根據權利要求1所述的一種白鎢選礦廢水處理工藝，其特征在于，所述的微渦流反應池中用尼龍網包裹固定塑料多面空心球，空心球的球徑為25～50mm，堆積個數為 11500～85000個/m3，較好地，所述的脫氣塔選用塑料多面空心球，空心球的球徑為25～50mm，堆積個數為11500～85000個/m3。
說明書
一種白鎢選礦廢水處理工藝
技術領域
本發明屬于工業廢水處理領域，具體涉及一種白鎢選礦廢水處理工藝。
背景技術
由于在白鎢礦浮選過程中添加了硅酸鈉(俗稱水玻璃，為常用抑制劑)，使礦漿中的微細顆粒形成一個很穩定的膠體分散體系。該選礦廢水含有大量難以沉降的懸浮物，具有膠體的物理化學特性。膠體的微粒處于懸浮均勻分布的狀態而不被破壞，具有穩定性。膠體因分散微粒細小，布朗運動產生的擴散作用可以對抗重力而具有沉降穩定性。但因膠體又是多相分散系，擁有較大的相間界面和巨大的自由能，其微細粒子趨向于相互結合為粗粒聚集體，因而具有聚合不穩定性。
處理這樣的廢水可以采用通過加酸、加堿或加強電解質，使廢水中的脈石礦微小懸浮物從穩態中解脫。與此同時，廢水中的鉛、鋅等重金屬能夠在堿性條件下生成難溶化合物，因此通過加入石灰乳就可以達到既破壞廢水的膠體穩定性，又可以同時沉淀去除廢水中的重金屬離子，一般選礦企業也會選擇這種方式處理廢水。然而該廢水因?yàn)樘幚磉^程中投加大量石灰乳，會造成pH值超標(pH值為12左右)，直接排放可能會在河道中形成大量含鈣礦物質的析出;處理后的廢水用于白鎢選礦中，高pH值也會抑制白鎢礦的浮選過程，所含的過量鈣離子會吸附并活化脈石礦物，導致浮選過程消耗大量捕收劑。
中國發明專利，公開日為：2012年12月19日，公開號：CN102826695A，公開了一種白鎢選礦廢水處理工藝，采用先電解除去絕大部分水玻璃和大部分有機藥劑，再加入助凝劑進一步沉降除去水玻璃和有機藥劑，最后加入氧化劑除去廢水中剩余的有機藥劑。該發明提供的工藝對水玻璃的去除率在94.5%以上，選礦有機藥劑去除率在98%以上，出水水質穩定，超過GB8978-1996《污水綜合排放標準》一級排放標準要求，處理水可回用于選礦工藝。其不足之處在于：廢水電解能耗較高，且電極長時間使用會受到污染，影響處理效果;處理過程中需投加過量的氧化劑，費用高且出水中會有殘留，影響水質。
中國發明專利，公開日為：2015年1月7日，公開號：CN104261531A，公開了一種白鎢尾礦廢水用于白鎢礦選礦的工藝，該工藝是將白鎢尾礦廢水的pH調節至弱酸性后，依次加入聚合氯化鋁和聚丙烯酰胺，混合均勻，陳化，得到澄清回收液;所得回收液作為溶劑介質返回白鎢礦的浮選工藝中重復使用;該工藝充分利用白鎢尾礦廢水，對白鎢尾礦廢水有效沉降，使水質達到白鎢礦浮選要求，直接回用于白鎢礦選礦的工藝。其不足之處在于：該發明的處理工藝中未考慮主要的脈石雜質鈣離子和過飽和的二氧化碳對白鎢浮選工藝回收率的負面影響。
發明內容
1.發明要解決的技術問題
針對現有技術的白鎢選礦廢水處理過程中存在的能耗高、成本高和效果差的問題，本發提出了一種白鎢選礦廢水處理工藝。它能夠?qū)崿F(xiàn)對白鎢選礦廢水的處理能耗低，成本低，效果好，處理后的廢水能夠回用于白鎢礦選礦或直接排放。
2.技術方案
為解決上述問題，本發明提供的技術方案為：

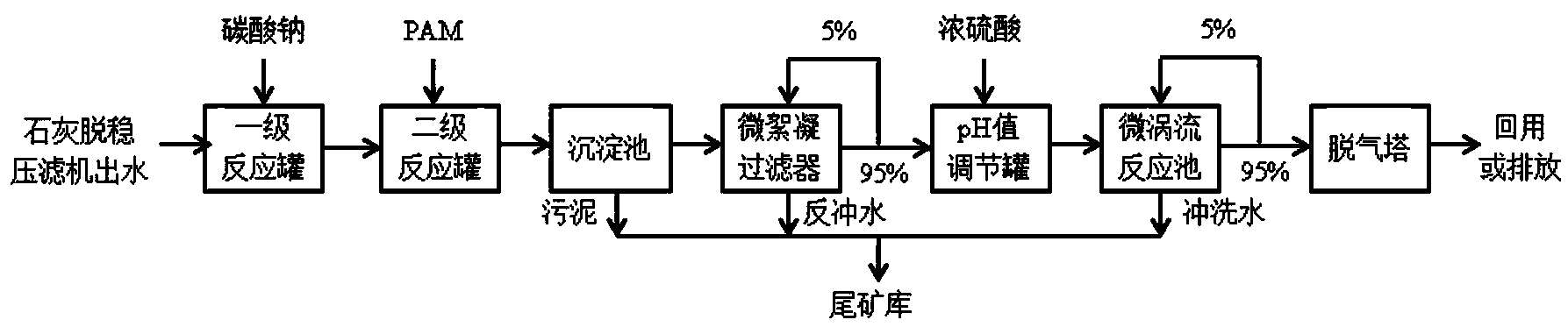

一種白鎢選礦廢水處理工藝，其步驟為：
A、向白鎢選礦廢水中投加石灰，pH值調至11～12;加入石灰乳能夠達到既破壞廢水的膠體穩定性，又能夠同時沉淀去除廢水中的重金屬離子;但是，投加大量石灰乳，會造成pH 值超標(pH值為12左右)，直接排放可能會在河道中形成大量含鈣礦物質的析出;處理后的廢水用于白鎢選礦中，高pH值也會抑制白鎢礦的浮選過程，所含的過量鈣離子會吸附并活化脈石礦物，導致浮選過程消耗大量捕收劑�；卣{(diào)pH值會導致硅酸溶膠的析出，直排水體后河道里會出現白色絮狀沉淀物，影響水質和感官感受，且處理水中含有大量過飽和的二氧化碳，回用于浮選過程將導致所產生的氣泡大而易破，降低白鎢礦的浮選率。為避免上述問題，需要對廢水做進一步處理;
B、脫穩沉淀后，利用壓濾機實現固液分離;所用的壓濾機為廂式壓濾機、帶式壓濾機、隔膜式壓濾機或板框壓濾機，主要目的是為了實現固液分離;
C、固體排入尾礦庫，壓濾機的出水進入一級反應罐，并向一級反應罐中加入碳酸鈉，與碳酸鈉充分混合;
D、混合后的水進入二級反應罐，并向二級反應罐中加入助凝劑PAM，與PAM進行絮凝反應;
E、自流進入沉淀池，依靠重力作用進行固液分離，底層濃縮污泥排入尾礦庫;
F、上清液進入微絮凝過濾器，進一步去除廢水中的懸浮顆粒物，其中微絮凝過濾器需要定期進行反沖洗以預防其堵塞，5%的微絮凝過濾器出水作為反沖水排入尾礦庫;
G、95%的微絮凝過濾器出水中加入濃硫酸調節pH值至6～9;
H、出水進入微渦流反應池，進一步截留因pH值變化析出的硅酸溶膠、殘留的碳酸鈣和硅酸鈣等混合白色懸浮顆粒物，其中微渦流反應池需要定期進行沖洗以預防截留顆粒物及溶膠隨出水流失，5%的微渦流反應池出水作為沖洗水排入尾礦庫;
I、95%的微渦流反應池出水經脫氣塔脫除過飽和的二氧化碳后即可回用于白鎢礦選礦或直接排放。出水水質指標能夠達到《污水綜合排放標準》(GB8978-1996)中的一級標準。 95%的微渦流反應池出水流經脫氣塔脫除過飽和的二氧化碳后回用于白鎢選礦或直接排放，經處理后出水滿足浮選過程用水水質的標準，提高廢水的回用率，可達90%，節約水資源。
本發明與廢水電解相比，不需要用電，能耗低，不需要使用電極，不存在電極長時間使用受到污染，影響處理效果的問題;處理過程中不需投加過量的氧化劑，降低了投入成本，出水中不會有殘留，不會影響水質，同時也降低了廢水處理成本。
優選地，步驟C中所添加的藥劑碳酸鈉與經步驟B處理后廢水中所含鈣離子的物質的量之比為1.05～1.1：1。碳酸鈉與鈣離子反應，生成碳酸鈣沉淀，避免了脈石雜質鈣離子對白鎢浮選工藝回收率的負面影響。
優選地，所述的一級反應罐采用圓形立式鋼制反應器，反應器內配套設置機械攪拌設備，攪拌速度為60～70r/min，水力停留時間為4～6min。
優選地，一級反應罐和二級反應罐之間設有靜態混合器，使廢水中的微小顆粒物和PAM 充分混合反應。
優選地，步驟D中，PAM的投加濃度為0.1%，投加量為廢水體積的0.2%～0.5%。
優選地，所述的二級反應罐采用兩格串聯鋼制反應器，反應器內設置慢速機械攪拌進行反應，攪拌速度為10～15r/min，水力停留時間為8～12min。
優選地，所述的沉淀池為斜管沉淀池或輻流沉淀池。
優選地，所述的微絮凝過濾器內的濾料為陶�；蚴⑸埃鶆蚧旌�，對應的平均粒徑范圍分別為1～2mm和0.5～1mm，濾速為10～15m/h。
優選地，所述的微絮凝過濾器反沖洗間隔時間為6h。為預防其堵塞，5%的微絮凝過濾器出水作為反沖水排入尾礦庫。
優選地，所述的微渦流反應池中用尼龍網包裹固定塑料多面空心球，空心球的球徑為 25～50mm，堆積個數為11500～85000個/m3，進一步截留因pH值變化析出的硅酸溶膠、殘留的碳酸鈣和硅酸鈣等混合白色懸浮顆粒物。
優選地，所述的微渦流反應池沖洗間隔時間為6h。為預防截留顆粒物及溶膠隨出水流失， 5%的微渦流反應池出水作為沖洗水排入尾礦庫。
優選地，所述的脫氣塔選用塑料多面空心球，空心球的球徑為25～50mm，堆積個數為 11500～85000個/m3。
3.有益效果
采用本發明提供的技術方案，與現有技術相比，具有如下有益效果：
(1)常規白鎢選礦廢水處理，加入石灰乳能夠達到既破壞廢水的膠體穩定性，又能夠同時沉淀去除廢水中的重金屬離子;但是，投加大量石灰乳，會造成pH值超標(pH值為12 左右)，直接排放可能會在河道中形成大量含鈣礦物質的析出;處理后的廢水用于白鎢選礦中，高pH值也會抑制白鎢礦的浮選過程，所含的過量鈣離子會吸附并活化脈石礦物，導致浮選過程消耗大量捕收劑�；卣{(diào)pH值會導致硅酸溶膠的析出，直排水體后河道里會出現白色絮狀沉淀物，影響水質和感官感受，且處理水中含有大量過飽和的二氧化碳，回用于浮選過程將導致所產生的氣泡大而易破，降低白鎢礦的浮選率，為避免上述問題，需要對廢水做進一步處理，本發明的基本原理為化學沉淀、微絮凝過濾、微渦流反應和風力吹脫：利用碳酸鈉和PAM與選礦廢水中殘留的有害礦物雜質進行化學反應，形成大量微細的懸浮物;然后利用專用填料構建的微絮凝過濾設備，實現固液分離;調整pH值后，出水進入填充塑料多面空心球的微渦流反應池，截留硅酸溶膠、碳酸鈣和硅酸鈣等混合懸浮顆粒物;最后流經脫氣塔脫除過飽和的二氧化碳后既可回用也可直排水體;
(2)本發明采用微絮凝過濾器內的濾料為陶�；蚴⑸�，對應的平均粒徑范圍分別為 1～2mm和0.5～1mm，濾速為10～15m/h，進一步去除廢水中的懸浮顆粒物;進行反沖洗，以預防其堵塞，5%的微絮凝過濾器出水作為反沖水排入尾礦庫，95%的微絮凝過濾器出水中加入濃硫酸調節pH值至6～9;本發明采用微渦流反應池中用尼龍網包裹固定塑料多面空心球，空心球的球徑為25～50mm，堆積個數為11500～85000個/m3，進一步截留因pH值變化析出的硅酸溶膠、殘留的碳酸鈣和硅酸鈣等混合白色懸浮顆粒物;進行沖洗以預防截留顆粒物及溶膠隨出水流失，5%的微渦流反應池出水作為沖洗水排入尾礦庫;95%的微渦流反應池出水經脫氣塔脫除過飽和的二氧化碳后能夠回用于白鎢選礦或直接排放，經處理后出水滿足浮選過程用水水質的標準，提高廢水的回用率，可達90%，節約水資源;
(3)本發明使用壓濾機實現固液分離后，將壓濾機的出水進入一級反應罐，并向一級反應罐中加入碳酸鈉，與碳酸鈉充分混合;所添加的藥劑碳酸鈉與鈣離子的物質的量之比為 1.05～1.1：1;所述的一級反應罐采用圓形立式鋼制反應器，反應器內配套設置機械攪拌設備，壓濾機的出水與碳酸鈉充分混合，水力停留時間為4～6min;碳酸鈉與鈣離子反應，生成碳酸鈣沉淀;微絮凝過濾器出水回調pH值后硅酸根與氫離子結合，析出硅酸溶膠，利用微渦流反應池加以去除;脫氣塔脫除處理水中過飽和的二氧化碳，避免了脈石雜質鈣離子、硅酸溶膠和二氧化碳對白鎢浮選工藝回收率的負面影響;
(4)本發明與廢水電解相比，不需要用電，能耗低，不需要使用電極，不存在電極長時間使用受到污染，影響處理效果的問題;處理過程中不需投加過量的氧化劑，降低了投入成本，出水中不會有殘留，不會影響水質，同時也降低了廢水處理成本。
