申請日2015.09.10

　　公開(公告)日2016.01.06

　　IPC分類號C02F1/58

　　摘要

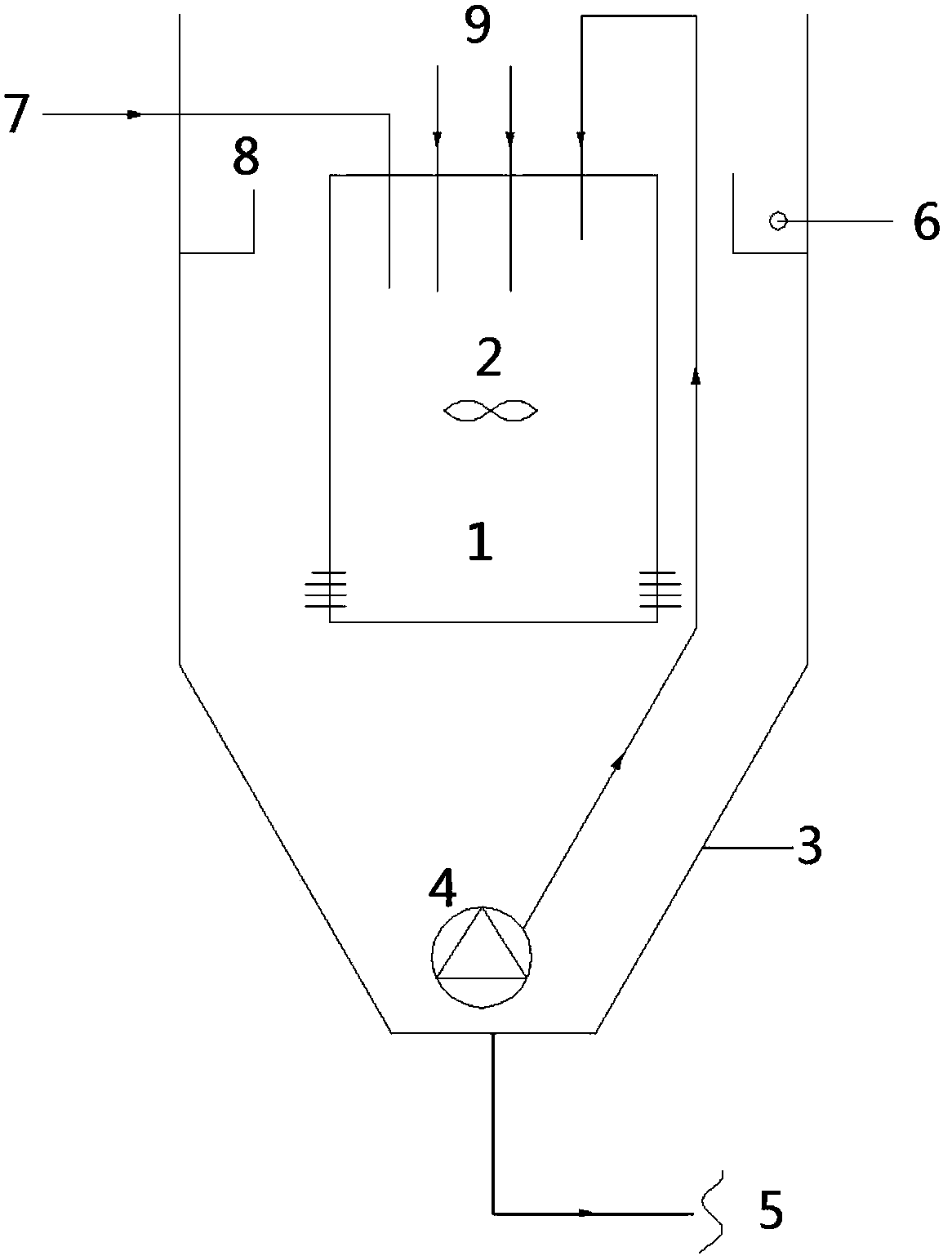

　　一種廢水除硫反應器，包括二次接觸反應槽、混合攪拌系統、沉淀分離系統和污泥回流裝置;沉淀分離系統包括沉淀分離槽，沉淀分離槽的底部連通到泥渣出口;沉淀分離槽的上部設置出水口，二次接觸反應槽上設有進水口;二次接觸反應槽設置在沉淀分離槽的內部，并且二次接觸反應槽的底部設置開口與沉淀分離槽相通;二次接觸反應槽內設置混合攪拌系統;污泥回流裝置包括泥渣回流泵，泥渣回流泵的進口設置在沉淀分離槽的底部，泥渣回流泵的出口連通到二次接觸反應槽。本實用新型能夠有效地凈化含硫廢水，具有加藥量少，運行成本低，是一種新型實用的含硫廢水處理設備;本實用新型結構簡單，無復雜零件的加工，使用方便，制造成本低廉。

　　摘要附圖



　　權利要求書

　　1.一種廢水除硫反應器，其特征在于：包括二次接觸反應槽、混合攪拌系 統、沉淀分離系統和污泥回流裝置;

　　所述沉淀分離系統包括沉淀分離槽，所述沉淀分離槽的底部連通到泥渣出 口;所述沉淀分離槽的上部設置出水口，所述二次接觸反應槽上設有進水口;

　　所述二次接觸反應槽設置在所述沉淀分離槽的內部，并且所述二次接觸反 應槽的底部設置開口與所述沉淀分離槽相通;所述二次接觸反應槽內設置所述 混合攪拌系統;

　　所述污泥回流裝置包括泥渣回流泵，所述泥渣回流泵的進口設置在所述沉 淀分離槽的底部，所述泥渣回流泵的出口連通到所述二次接觸反應槽。

　　2.根據權利要求1所述的廢水除硫反應器，其特征在于：所述二次接觸反 應槽上設置有藥劑投放口。

　　3.根據權利要求1所述的廢水除硫反應器，其特征在于：所述沉淀分離槽 的上部設置出水槽，所述出水槽中設置所述出水口。

　　4.根據權利要求1所述的廢水除硫反應器，其特征在于：所述二次接觸反 應槽的底部四個方向上均設置開口與所述沉淀分離槽相通。

　　說明書

　　一種廢水除硫反應器

　　技術領域

　　本實用新型涉及廢水處理技術領域，尤其是涉及一種廢水除硫反應器。

　　背景技術

　　含硫廢水本身作為環保水處理行業的一個難題，典型廢水如焦化蒸氨廢水、 石油煉制廢水等，其中以硫化物危害最為突出，硫化物含量超過100mg/L，對廢 水生化處理系統具有非常強的抑制作用，輕則對系統造成沖擊，重則可能導致 生化系統全線崩潰。常規硫化物的去除方法主要是通過投加亞鐵鹽，二價硫離 子與亞鐵離子形成硫化亞鐵沉淀，從水中得到分離，現有技術中的工藝面臨的 主要問題是藥劑投加量大，運行成本高。

　　實用新型內容

　　本實用新型的目的在于設計一種新型的廢水除硫反應器，解決上述問題。

　　為了實現上述目的，本實用新型采用的技術方案如下：

　　一種廢水除硫反應器，包括二次接觸反應槽、混合攪拌系統、沉淀分離系 統和污泥回流裝置;

　　所述沉淀分離系統包括沉淀分離槽，所述沉淀分離槽的底部連通到泥渣出 口;所述沉淀分離槽的上部設置出水口，所述二次接觸反應槽上設有進水口;

　　所述二次接觸反應槽設置在所述沉淀分離槽的內部，并且所述二次接觸反 應槽的底部設置開口與所述沉淀分離槽相通;所述二次接觸反應槽內設置所述 混合攪拌系統;

　　所述污泥回流裝置包括泥渣回流泵，所述泥渣回流泵的進口設置在所述沉 淀分離槽的底部，所述泥渣回流泵的出口連通到所述二次接觸反應槽。

　　所述二次接觸反應槽上設置有藥劑投放口。

　　所述沉淀分離槽的上部設置出水槽，所述出水槽中設置所述出水口。

　　所述二次接觸反應槽的底部四個方向上均設置開口與所述沉淀分離槽相 通。

　　本實用新型的有益效果可以總結如下：

　　1、本實用新型能夠有效地凈化含硫廢水，具有加藥量少，運行成本低， 是一種新型實用的含硫廢水處理設備。

　　2、本實用新型結構簡單，無復雜零件的加工，使用方便，制造成本低廉。
