申請日2015.09.10
公開(公告)日2015.12.16
IPC分類號C02F11/06; B01J19/00; F22B1/02; F27D17/00
摘要
本發明公開一種超臨界反應器、超臨界反應系統及污泥的超臨界處理方法，涉及污泥的處理及其裝置技術領域，能提高含碳料漿中的水在預熱過程中由普通狀態轉變?yōu)槌R界狀態的速率。超臨界反應器包括內筒和外筒，內筒環繞的區域為反應區，內筒的底部與所述外筒之間形成的區域為激冷區，超臨界反應器還包括換熱區，且換熱區分別與所述反應區、所述激冷區連通，換熱區內設有換熱裝置。所述超臨界反應系統包括上述技術方案提供的超臨界反應器。所述污泥的超臨界處理方法采用上述超臨界反應系統對污泥進行處理。本發明提供的超臨界反應器、超臨界反應系統及污泥的超臨界處理方法用于污泥的凈化處理。

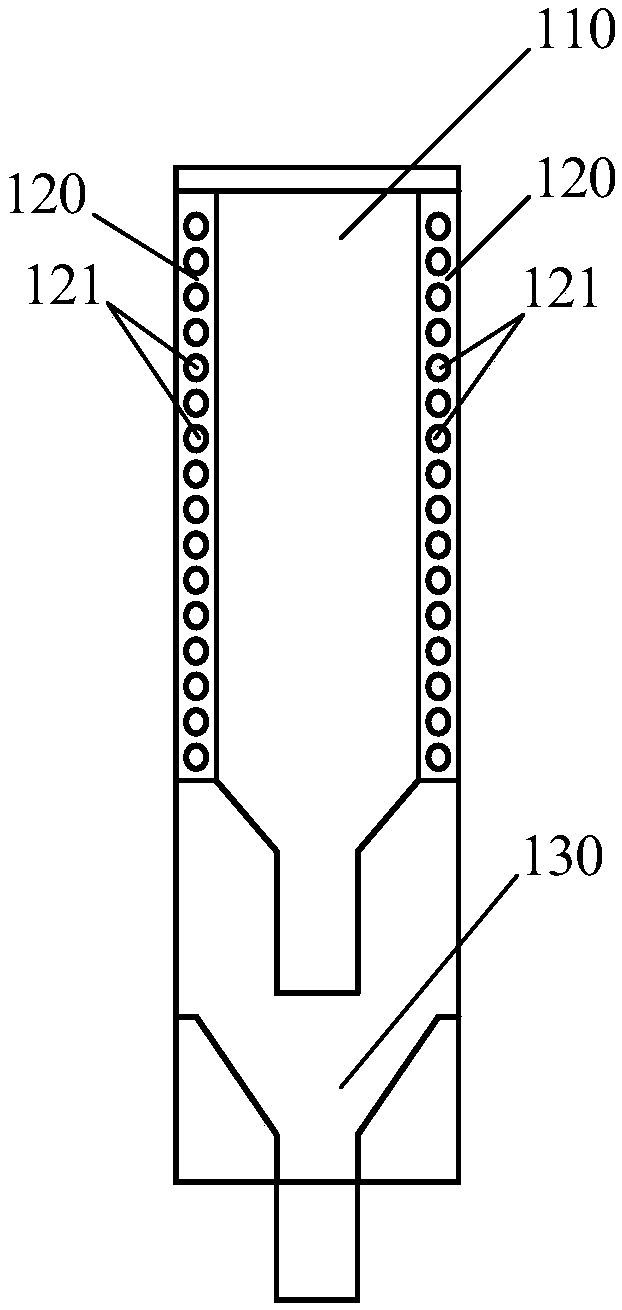

摘要附圖
權利要求書
1.一種超臨界反應器，用于對含碳料漿進行處理，其特征在于，包括內 筒和外筒，所述內筒環繞的區域為反應區，所述內筒的底部與所述外筒之間 形成的區域為激冷區，所述超臨界反應器還包括換熱區，所述換熱區分別與 所述反應區、所述激冷區連通，所述換熱區內設有換熱裝置;
所述換熱裝置用于向所述反應區內導入所述含碳料漿;所述換熱區用于 從所述反應區接收超臨界氧化反應生成的一次產物，并通過所述一次產物含 有的熱能對所述換熱裝置內的所述含碳料漿進行預熱。
2.根據權利要求1所述的超臨界反應器，其特征在于，所述換熱區環繞 所述反應區，且位于所述超臨界反應器的外壁和所述反應區之間。
3.根據權利要求1或2所述的超臨界反應器，其特征在于，所述換熱裝 置為換熱盤管，所述換熱盤管環繞所述反應區且所述換熱盤管的排布高度與 所述反應區高度一致。
4.根據權利要求3所述的超臨界反應器，其特征在于，所述換熱盤管的 排布間隙不超過所述換熱盤管外徑的1/4。
5.一種超臨界反應系統，用于對含碳料漿進行處理，其特征在于，包括 權利要求1-4任一項所述的超臨界反應器，所述超臨界反應器包括反應區、換 熱區和激冷區，所述換熱區內設有換熱裝置;其中，
所述換熱裝置用于向所述反應區內導入含碳料漿;所述反應區用于使所 述含碳料漿進行超臨界氧化反應，以生成一次產物;所述換熱區用于從所述 反應區接收所述一次產物，并通過所述一次產物含有的熱能對所述換熱裝置 內的含碳料漿進行預熱;所述激冷區用于從所述反應區和所述換熱區接收所 述一次產物，并對所述一次產物進行冷卻，以生成二次產物。
6.根據權利要求5所述的超臨界反應系統，其特征在于，所述超臨界反 應系統還包括原料儲罐及液氧罐，其中，所述原料儲罐通過所述換熱區中的 換熱裝置與所述反應區連通，用于儲存所述含碳料漿;所述液氧罐與所述反 應區連通，用于儲存液氧。
7.根據權利要求5或6所述的超臨界反應系統，其特征在于，所述超臨 界反應系統還包括蒸汽透平及第一水罐，所述蒸汽透平和所述第一水罐通過 蒸汽換熱管連通，部分所述蒸汽換熱管位于所述激冷區中;其中
所述第一水罐用于向所述蒸汽換熱管提供蒸發液，所述蒸汽換熱管用于 使所述激冷區中的所述一次產物和所述蒸汽換熱管中的所述蒸發液換熱，使 得所述蒸發液變?yōu)檎羝�，所述蒸汽透平用于從所述蒸汽換熱管接收所述蒸汽， 并將所述蒸汽中含有的熱能轉化為機械能。
8.根據權利要求7所述的超臨界反應系統，其特征在于，所述超臨界反 應系統還包括蒸汽換熱器、第一分離器及第二分離器;所述蒸汽換熱器包括 換熱腔體和所述換熱腔體內的部分所述蒸汽換熱管，且所述換熱腔體內的部 分所述蒸汽換熱管位于所述激冷區中的部分所述蒸汽換熱管和所述第一水罐 之間;其中，
所述第一分離器通過所述換熱腔體與所述激冷區連通，所述第一分離器 用于接收并分離所述二次產物，生成三次氣體產物和三次液體產物;所述第 二分離器與所述第一分離器連通，用于接收并分離所述三次液體產物，生成 二氧化碳?xì)怏w和第一渣水;所述蒸汽換熱器用于使所述蒸汽換熱管內的蒸發 液與所述換熱腔體內的二次產物換熱。
9.根據權利要求5或6所述的超臨界反應系統，其特征在于，所述超臨 界反應系統還包括排渣鎖斗，以及與所述排渣鎖斗分別連通的液氮罐、第二 水罐;
所述排渣鎖斗與所述超臨界反應器中的所述激冷區連通，用于從所述激 冷區接收固體殘渣;所述液氮罐用于在排渣鎖斗從激冷區接收所述固體殘渣 時，向所述排渣鎖斗充入氮?dú)�，以使所述排渣鎖斗內的氣壓與所述激冷區內 的氣壓相等。
10.根據權利要求9所述的超臨界反應系統，其特征在于，所述第二水 罐還和所述激冷區連通，用于在所述超臨界氧化反應器運行時，向所述激冷 區提供冷卻液，且所述第二水罐還用于在對所述激冷區進行清洗時，向所述 激冷區及所述排渣鎖斗提供清洗液。
11.根據權利要求9所述的超臨界反應系統，其特征在于，所述液氮罐 還與所述反應區連通，用于所述超臨界反應器停止工作時，向所述反應區內 充入氮?dú)狻?/P>
12.一種污泥的超臨界處理方法，其特征在于，采用權利要求5-11任一 項所述的超臨界反應系統，所述污泥的超臨界處理方法包括：
通過換熱裝置，向反應區內導入含碳料漿;
使所述含碳料漿在所述反應區內進行超臨界氧化反應，以生成一次產物;
換熱區從所述反應區接收所述一次產物，并通過所述一次產物含有的熱 能對所述換熱裝置內的所述含碳料漿進行預熱;
激冷區從所述反應區和所述換熱區接收所述一次產物，并對所述一次產 物進行冷卻，以生成二次產物。
13.根據權利要求12所述的污泥的超臨界處理方法，其特征在于，所述 超臨界反應系統還包括蒸汽透平及第一水罐，所述蒸汽透平和所述第一水罐 通過蒸汽換熱管連通，所述污泥的超臨界處理方法還包括：
所述第一水罐向所述蒸汽換熱管提供蒸發液;
所述蒸汽換熱管使所述激冷區中的所述一次產物與所述蒸汽換熱管中的 所述蒸發液換熱，使得所述蒸發液變?yōu)檎羝?
所述蒸汽透平從所述蒸汽換熱管接收所述蒸汽，并將所述蒸汽中含有的 熱能轉化為機械能。
說明書
超臨界反應器、超臨界反應系統及污泥的超臨界處理方法
技術領域
本發明涉及污泥的處理及其裝置技術領域，尤其涉及一種超臨界反應器、 超臨界反應系統及污泥的超臨界處理方法。
背景技術
目前，隨著水資源短缺的問題日益嚴峻，如何實現水資源的循環利用成 為當今社會發展的一個重點問題。實現水資源的循環利用需要對污水進行凈 化處理，而在該凈化處理過程中將會產生大量污泥，從而需要進一步對這些 污泥進行處理，由于這些污泥中含有大量的有機污染物(污泥總質量與污泥 中水分的質量之差稱為干基質量，則有機污染物的質量通常占干基質量的30% 以上)，因此，常規的填埋或焚燒的處理方法將對土地或空氣造成二次污染， 嚴重影響人類的生存環境。而與之相對地，超臨界氧化技術則能夠在短時間 內將污泥中的有機污染物質完全氧化，不存在二次污染問題。因此，污泥的 超臨界處理方法日益受到人們的關注。
在現有技術中，污泥的超臨界處理一般在超臨界反應器內進行，具體為： 按一定比例將污泥與水混合，制成含碳料漿，并將含碳料漿加熱加壓至臨界 點溫度及臨界點壓強以上(通常，臨界點溫度為374.3℃，臨界點壓強為 22.1MPa)，使得含碳料漿中的水轉化為超臨界水，進而通過超臨界氧化反應 對污泥中的有機污染物進行氧化并加以去除。
在超臨界氧化反應中，反應體系溫度為臨界點溫度以上時，超臨界氧化 反應能夠通過自身放熱維持反應的持續進行。由于污泥的熱值(即單位質量 的污泥氧化后所產生的熱量)較小，且將含碳料漿的溫度由常溫升高至臨界 點溫度以上需要吸收大量的熱量，因此直接將常溫的含碳料漿導入超臨界反 應器中將造成反應體系的溫度降低，致使超臨界氧化反應無法自發進行。因 此，現有技術通常在將含碳料漿通入超臨界反應器前，利用超臨界反應器輸 出的產物將含碳料漿預熱至接近臨界點溫度，以維持超臨界反應器中的超臨 界氧化反應的持續進行。
然而，超臨界反應器輸出的反應產物的溫度通常低于上述臨界點溫度， 因此，通常情況下，在含碳料漿的預熱過程中，含碳料漿的溫度越接近臨界 點溫度，上述反應產物的溫度和含碳料漿的溫差就越小，兩者之間的換熱就 越難以進行，從而導致含碳料漿中的水在預熱過程中由普通狀態轉變?yōu)槌R 界狀態的速率較慢，致使污泥的超臨界處理的效率較低。
發明內容
本發明的目的在于提供一種超臨界反應器、超臨界反應系統及污泥的超 臨界處理方法，以提高含碳料漿中的水在預熱過程中由普通狀態轉變?yōu)槌R 界狀態的速率，進而提高污泥的超臨界處理的效率。
為了實現上述目的，本發明提供如下技術方案：
第一方面，本發明提供了一種超臨界反應器，用于對含碳料漿進行處理， 包括內筒和外筒，所述內筒環繞的區域為反應區，所述內筒的底部與所述外 筒之間形成的區域為激冷區，所述超臨界反應器還包括換熱區，所述換熱區 分別與所述反應區、所述激冷區連通，所述換熱區內設有換熱裝置;
所述換熱裝置用于向所述反應區內導入所述含碳料漿;所述換熱區用于 從所述反應區接收超臨界氧化反應生成的一次產物，并通過所述一次產物含 有的熱能對所述換熱裝置內的所述含碳料漿進行預熱。
本發明提供的超臨界反應器中反應區與換熱區連通，換熱區中設有換熱 裝置，通過換熱裝置將需要預熱的含碳料漿導入反應區。通過上述設置，超 臨界氧化反應所得的一次產物能夠直接從反應區進入換熱區，該一次產物所 含有的熱能由換熱裝置的管壁傳導至換熱裝置內，進而對換熱裝置內的含碳 料漿進行預熱。因此，與現有技術中超臨界氧化反應的產物在經過冷卻后輸 出超臨界反應器，然而對含碳料漿進行預熱相比，在本發明中，一次產物不 必經過冷卻即可在換熱區內直接對含碳料漿進行預熱，此時一次產物的溫度 遠高于含碳料漿的溫度，從而即使通過該一次產物對含碳料漿進行預熱，一 次產物的溫度也不會降至接近臨界點溫度。因此，在對含碳料漿預熱的過程 中，本發明的含碳料漿和超臨界氧化反應所生成一次產物的溫差較大，從而 使得含碳料漿中的水由普通狀態轉變?yōu)槌R界狀態的速率得以提高，進而提 高污泥的超臨界處理的效率。
此外，由于上述超臨界氧化反應的一次產物并非在經過冷卻并輸出超臨 界反應器后對含碳料漿進行預熱，而是直接在超臨界反應器中對含碳料漿進 行預熱，因此能夠?qū)⒂沙R界氧化反應生成的熱能中的較多熱能應用在對含 碳料漿的預熱上，因此，本發明提供的超臨界反應器還能夠減輕超臨界氧化 反應所產生的熱能的浪費。
第二方面，本發明實施例還提供了一種超臨界反應系統，用于對含碳料 漿進行處理，包括上述技術方案所述的超臨界反應器，所述超臨界反應器包 括反應區、換熱區和激冷區，所述換熱區內設有換熱裝置;其中，
所述換熱裝置用于向所述反應區內導入含碳料漿;所述反應區用于使所 述含碳料漿進行超臨界氧化反應，以生成一次產物;所述換熱區用于從所述 反應區接收所述一次產物，并通過所述一次產物含有的熱能對所述換熱裝置 內的含碳料漿進行預熱;所述激冷區用于從所述反應區和所述換熱區接收所 述一次產物，并對所述一次產物進行冷卻，以生成二次產物。
相對于現有技術，本發明提供的超臨界處理系統具有的優勢與上述超臨 界反應器相對于現有技術所具有的優勢相同，在此不再贅述。
第三方面，本發明還提供了一種污泥的超臨界處理方法，采用上述技術 方案所述的超臨界反應系統，所述污泥的超臨界處理方法包括：
通過換熱裝置，向反應區內導入所述含碳料漿;
使所述含碳料漿在所述反應區內進行超臨界氧化反應，以生成一次產物;
換熱區從所述反應區接收所述一次產物，并通過所述一次產物含有的熱 能對所述換熱裝置內的所述含碳料漿進行預熱;
激冷區從所述反應區和所述換熱區接收所述一次產物，并對所述一次產 物進行冷卻，以生成二次產物。
相對于現有技術，本發明提供的污泥的超臨界處理方法具有的優勢與上 述超臨界反應系統相對于現有技術所具有的優勢相同，在此不再贅述。
