申請日2015.07.31

　　公開(公告)日2015.12.30

　　IPC分類號F24H9/20; F28D7/02

　　摘要

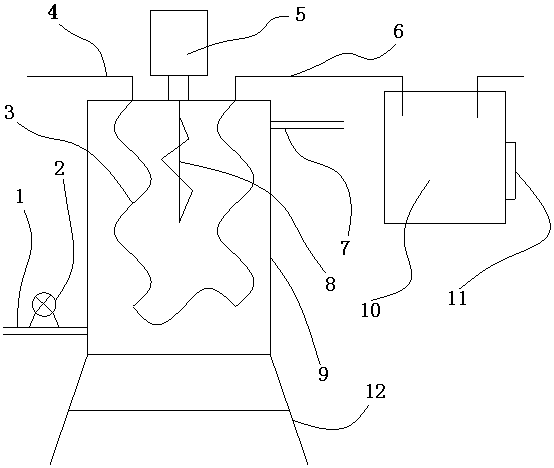

　　本實用新型公開了一種紡織高溫污水降溫裝置，包括通過支架(12)固定的污水回收桶(9)，污水回收桶(9)頂部設有清水進管(4)和清水出管(6)，污水回收桶(9)內設有螺旋狀的熱交換管(3)，熱交換管(3)呈U形布置，熱交換管(3)的兩端分別于清水進管(4)和清水出管(6)連接;所述污水回收桶(9)的下部設有污水進管(1)，污水進管(1)上設有水泵(2)，污水回收桶(9)的上部設有污水出管(7);所述污水回收桶(9)的內中部設有攪拌槳(8)，攪拌槳(8)的端部連接有設置在污水回收桶(9)頂部的電機(5)。本實用新型不僅能有效降低污水溫度，還能合理利用資源，降低生產成本。

　　權利要求書

　　1.紡織高溫污水降溫裝置，其特征在于：包括通過支架(12)固定的污水回收桶(9)，污水回收桶(9)頂部設有清水進管(4)和清水出管(6)，污水回收桶(9)內設有螺旋狀的熱交換管(3)，熱交換管(3)呈U形布置，熱交換管(3)的兩端分別于清水進管(4)和清水出管(6)連接;所述污水回收桶(9)的下部設有污水進管(1)，污水進管(1)上設有水泵(2)，污水回收桶(9)的上部設有污水出管(7);所述污水回收桶(9)的內中部設有攪拌槳(8)，攪拌槳(8)的端部連接有設置在污水回收桶(9)頂部的電機(5)。

　　2.根據權利要求1所述的紡織高溫污水降溫裝置，其特征在于：所述清水出管(6)連接有加熱容器(10)，加熱容器(10)上設有溫度計(11)。

　　說明書

　　紡織高溫污水降溫裝置

　　技術領域

　　本實用新型涉及一種紡織設備，特別是一種紡織生產用的高溫污水降溫裝置。

　　背景技術

　　紡織印染前后處理的的過程中，連續化生產需要經過煮漂機、絲光機和洗水機，其中織物上的漿料需要清水加溫后洗滌除去，洗滌之后就會產生溫度較高的廢水，如果這些高溫廢水經過排污管流入污水處理站后直接抽入?yún)捬醭�，會造成厭氧池細菌死亡而達不到或降低處理效果，因此，需要對高溫廢水進行降溫，常規的是單獨增添冷卻塔，這樣就會增加運營成本，還造成了高溫廢水中的熱量浪費。

　　實用新型內容

　　本實用新型的目的在于，提供一種紡織高溫污水降溫裝置。本實用新型不僅能有效降低污水溫度，還能合理利用資源，降低生產成本。

　　本實用新型的技術方案：紡織高溫污水降溫裝置，其特征在于：包括通過支架固定的污水回收桶，污水回收桶頂部設有清水進管和清水出管，污水回收桶內設有螺旋狀的熱交換管，熱交換管呈U形布置，熱交換管的兩端分別于清水進管和清水出管連接;所述污水回收桶的下部設有污水進管，污水進管上設有水泵，污水回收桶的上部設有污水出管;所述污水回收桶的內中部設有攪拌槳，攪拌槳的端部連接有設置在污水回收桶頂部的電機。

　　前述的紡織高溫污水降溫裝置中，所述清水出管連接有加熱容器，加熱容器上設有溫度計。

　　與現有技術相比，本實用新型通過將富含熱能的高溫污水回收至污水回收桶內，還將清水通過熱交換管通入污水回收桶內與污水進行熱交換，不僅能有效降低污水的溫度，還能提高待加熱的清水溫度，從而能節約后期清水加熱的能源;期間采用攪拌槳進行污水攪拌，使得污水均勻，同時采用螺旋狀的熱交換管呈U形布置，增加熱交換管與污水的接觸表面和接觸時間，確保充分熱交換。本實用新型不僅能有效降低污水溫度，還能合理利用資源，降低生產成本。
