申請日2015.07.31

　　公開(公告)日2015.12.30

　　IPC分類號B01D53/86; C02F1/04

　　摘要

　　本實用新型公開了一種帶臭氣處理的化工污水處理裝置，包括攪拌罐及污水處理箱，攪拌罐左側設置有進水管，攪拌罐內設置有攪拌器，攪拌罐右側上端通過臭氣進管與除臭裝置相連;除臭裝置從左到右依次設置有光觸媒填料層、光氧催化氧化層、電磁粉填料層及活性炭吸附層，除臭裝置右側設置有臭氣出管;攪拌罐右側下端設置有液泵，液泵與出水管一端相連;位于污水處理箱內的出水管下端設置有多個噴頭;污水處理箱的底部設有加熱腔;加熱腔上方設置有對其上端面進行清理的刮板。其在實現污水中重金屬回收以完成污水處理的基礎上，提高污水水分的蒸發速率，以提升污水處理效率;污水中臭氣經過除臭裝置的氧化及吸附作用后可直接排放到大氣中。

　　權利要求書

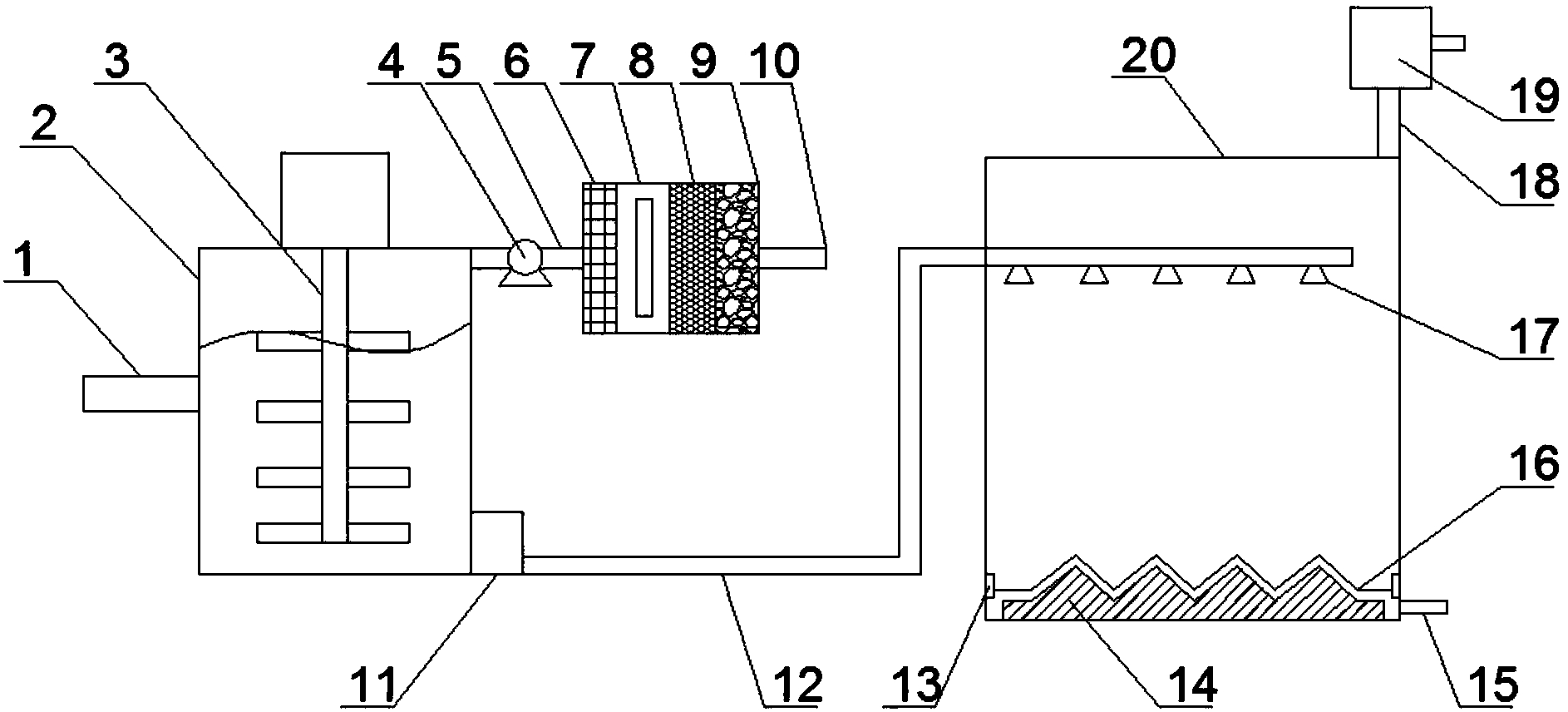

　　1.一種帶臭氣處理的化工污水處理裝置，包括攪拌罐及污水處理箱，其特征在于，所述攪拌罐左側設置有進水管，所述攪拌罐內設置有攪拌器，所述攪拌罐右側上端通過臭氣進管與除臭裝置相連，所述臭氣進管上設置有引風機;所述除臭裝置從左到右依次設置有光觸媒填料層、光氧催化氧化層、電磁粉填料層及活性炭吸附層，所述除臭裝置右側設置有臭氣出管;所述攪拌罐右側下端設置有液泵，所述液泵與出水管一端相連，所述出水管另一端穿過污水處理箱左側并延伸至污水處理箱內;位于污水處理箱內的出水管下端設置有多個噴頭;所述污水處理箱的底部設有加熱腔，所述加熱腔的上端面為波折狀的曲面;所述加熱腔上方設置有對其上端面進行清理的刮板，所述刮板呈與加熱腔上端面對應的波折狀;所述刮板兩端設置有滑塊，所述刮板能沿污水處理箱前后方向自由移動，所述污水處理箱內設置有與滑塊配合的滑槽;所述污水處理箱右側底部設置有多個排污管，所述污水處理箱上端右側通過排風管與排風機相連。

　　2.根據權利要求1所述的帶臭氣處理的化工污水處理裝置，其特征在于，所述光觸媒填料層內填充有二氧化鈦光觸媒微粒。

　　3.根據權利要求1所述的帶臭氣處理的化工污水處理裝置，其特征在于，所述光氧催化氧化層內設置有紫外線低氣壓放電管，所述紫外線低氣壓放電管的功率范圍為80-250瓦。

　　4.根據權利要求1所述的帶臭氣處理的化工污水處理裝置，其特征在于，所述排污管有兩個且分別位于污水處理箱前側及后側。

　　說明書

　　一種帶臭氣處理的化工污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，具體是一種帶臭氣處理的化工污水處理裝置。

　　背景技術

　　化工污水中含有大量的重金屬離子，由于重金屬離子在自然條件下難于降解，其不僅會對水源、土壤等環境造成污染，而且通過食物鏈的富集作用還會最終進入人體，從而對人體健康造成危害，因此對含有重金屬離子的污水進行處理顯得尤為重要�，F(xiàn)有的對含有重金屬離子的污水進行處理的方法包括傳統的物理法和化學法，以及新生的生物處理法。但采用化學法常常會帶來二次污染，而生物處理法其處理成本較高，且后續的重金屬離子分離也較為復雜，因此采用物理法對污水中的重金屬離子進行回收成為人們研究的一個方向。

　　另外，化工污水中長伴有有害于人體的具有異味的氣體物質，其中包含例如甲醛、苯、氨、乙醛、甲硫醇、一氧化碳、二氧化硫、硫化氫等小分子物質或其它揮發性有機物質，即日常所說的臭氣，如果臭氣不經任何處理即排放到大氣中，對周邊環境會產生惡劣的影響。

　　實用新型內容

　　本實用新型的目的在于提供一種帶臭氣處理的化工污水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種帶臭氣處理的化工污水處理裝置，包括攪拌罐及污水處理箱，所述攪拌罐左側設置有進水管，所述攪拌罐內設置有攪拌器，所述攪拌罐右側上端通過臭氣進管與除臭裝置相連，所述臭氣進管上設置有引風機;所述除臭裝置從左到右依次設置有光觸媒填料層、光氧催化氧化層、電磁粉填料層及活性炭吸附層，所述除臭裝置右側設置有臭氣出管;所述攪拌罐右側下端設置有液泵，所述液泵與出水管一端相連，所述出水管另一端穿過污水處理箱左側并延伸至污水處理箱內;位于污水處理箱內的出水管下端設置有多個噴頭;所述污水處理箱的底部設有加熱腔，所述加熱腔的上端面為波折狀的曲面;所述加熱腔上方設置有對其上端面進行清理的刮板，所述刮板呈與加熱腔上端面對應的波折狀;所述刮板兩端設置有滑塊，所述刮板能沿污水處理箱前后方向自由移動，所述污水處理箱內設置有與滑塊配合的滑槽;所述污水處理箱右側底部設置有多個排污管，所述污水處理箱上端右側通過排風管與排風機相連。

　　作為本實用新型進一步的方案：所述光觸媒填料層內填充有二氧化鈦光觸媒微粒。

　　作為本實用新型再進一步的方案：所述光氧催化氧化層內設置有紫外線低氣壓放電管，所述紫外線低氣壓放電管的功率范圍為80-250瓦。

　　作為本實用新型再進一步的方案：所述排污管有兩個且分別位于污水處理箱前側及后側。

　　與現有技術相比，本實用新型的有益效果是：將污水經液泵后由噴頭噴出，噴出的污水在落入加熱腔的上端面及在污水處理箱內所形成的高溫環境中進行快速蒸發，從而相比現有的對箱體污水進行整體加熱的方式可大大提高污水的蒸發速率，從而提升污水的處理效率。而且由于設置有刮板也可防止污水蒸發而留下的重金屬或其他污物對加熱腔上端面的遮蓋，可保證加熱腔的加熱效果，確保污水處理有效進行;所述加熱腔的上端面為波折狀的曲面，將加熱腔的上端面設置為波折狀的曲面可大大提高加熱腔上端面的有效表面積，從而可提升對污水的加熱處理效率;所述污水處理箱上端右側通過排風管與排風機相連，設置排風機有利于高溫水汽的快速排出;設置排污管，方便將蒸發而留下的重金屬或其他污物排出;設置攪拌罐，方便使攪拌罐內的污水中的臭氣排出，經過紫外線照射下的二氧化鈦光觸媒微粒催化氧化氧氣或水分子轉換成極具活性的氫氧自由基，對臭氣起到氧化分解作用，未分解的臭氣經過紫外線直接照射分解，或經過紫外線照射產生的臭氧的氧化作用得到氧化降解，利用電磁粉的氧化作用，臭味物質進一步得到分解，并利用活性炭吸附層中的活性炭顆粒的吸附作用將剩余的未處理完全的臭氣物質吸附除去。

　　綜上所述，本新型結構設計合理，其在實現污水中重金屬回收以完成污水處理的基礎上，提高污水水分的蒸發速率，以提升污水處理效率;污水中臭氣經過除臭裝置的氧化及吸附作用后可直接排放到大氣中。
