申請日2015.11.03

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/04; C02F1/72; C02F1/38

　　摘要

　　本發明公開了一種高含硫廢水反應分離耦合回收單質硫的方法，涉及一種高含硫廢水的處理方法，依次包括以下步驟：(a)將含硫廢水進行預處理，去除廢水中的不溶物;(b)調節廢水pH;(c)加入溶解為液體的氧化劑偏重亞硫酸鈉和納米粉體二氧化鈦?zhàn)鳛槲�附核心，并充分混�?(d)在離心設備中使氧化劑與含硫廢水在離心作用下進行氧化反應，并通過控制離心設備分離因數、轉鼓轉速、差轉速和水力停留時間控制氧化反應，同時在氧化反應的過程中通過螺旋輸送器不斷排出離心沉降的固體硫顆粒;(e)反應結束后，通過離心沉降設備的上部溢流口排出分離液，回收固體硫單質。本發明是一種能低成本處理高含硫廢水，同時既具有較高的硫化物去除率，又具有較高的單質硫回收率的除硫方法。

　　權利要求書

　　1.一種高含硫廢水反應分離耦合回收單質硫的方法，其特征在于依次包括以下步驟：

　　(a)將含硫廢水進行預處理，去除廢水中的不溶物;

　　(b)調節廢水pH為6;

　　(c)按照C(Na2S2O5)/C(S2-)=2～2.5的投加比例加入溶解為液體的氧化劑偏重亞硫酸鈉，加入0.8mg/L尺寸為10nm的納米粉體二氧化鈦?zhàn)鳛槲�附核心，并充分混�?

　　(d)反應體系泵入離心沉降設備，控制離心設備分離因數為692～2120，轉鼓轉速為2000～ 4000r/min，差轉速為20～40r/min，水力停留時間為10～35min;

　　(e)在反應離心分離過程中，通過離心沉降設備的上部溢流口排出分離液，通過螺旋輸送器不斷排出離心沉降的固體硫顆粒，回收固體硫單質。

　　2.如權利要求1所述的高含硫廢水反應分離耦合回收單質硫的方法，其特征在于：所述步驟 (c)中按照C(Na2S2O5)/C(S2-)=2.25的投加比例加入氧化劑，步驟中所述離心設備分離因數為1558，轉鼓轉速為3000r/min，差轉速為40r/min，水力停留時間為35min。

　　說明書

　　一種高含硫廢水反應分離耦合回收單質硫的方法

　　技術領域

　　本發明涉及一種高含硫廢水的處理方法，具體涉及利用氧化劑氧化處理廢水中硫化物的方法。

　　背景技術

　　在油氣田開發開采、石油煉制、石油煉焦和天然氣加工等石油與天然氣行業中均會產生大量的含硫廢水，尤其在高含硫氣田開發過程中，氣田水中硫含量高達3000～5000mg/L 且成分復雜，對周邊環境污染嚴重，治理困難。

　　含硫廢水中的硫化物包括溶解性的H2S、HS-、S2-和存在于懸浮物中的可溶解性硫化物以及未電解的有機、無機類硫化物。含硫廢水中的硫化物具有毒性、腐蝕性，會對處理廢水的構筑物的正常運轉產生很大影響，當硫化物在水中的含量為1.0～25mg/L時，淡水魚將在1～3d內死亡。

　　目前，國內外處理含硫廢水的方法主要有汽提法、氧化法、中和法、真空抽提法、化學沉淀法、化學絮凝法、電化學脫硫法、堿液吸收法和生化法等，其中中和法和生化法適用于處理低濃度(硫含量<50mg/L)含硫廢水;氧化法、電化學法和真空抽提法適用于處理硫含量為50～200mg/L的含硫廢水，但電化學法耗電量大、真空抽提法對設備要求高;化學沉淀法適用于處理硫含量>200mg/L的含硫廢水，但其產生的污泥量大。

　　對于各種處理方法，最根本的要求就是希望在盡可能低成本下，具備盡可能高的硫化物去除率。同時，在滿足環保要求的前提下，為了盡可能地獲得更大的收益，因此，在去除廢水中硫化物的同時，如何盡可能多地將硫化物轉化為單質硫，從而達到資源回收的目的也是本領域一直渴望實現的。

　　因此，現有技術渴望一種能低成本處理高濃度含硫廢水(S2-質量濃度可達2000mg/L)，同時既具有較高的硫化物去除率，又具有較高的單質硫回收率的除硫方法。

　　發明內容

　　本發明的目的在于：提出一種能低成本處理高含硫廢水(S2-質量濃度可達2000mg/L)，同時既具有較高的硫化物去除率，又具有較高的單質硫回收率的除硫方法。

　　本發明目的通過下述技術方案來實現：

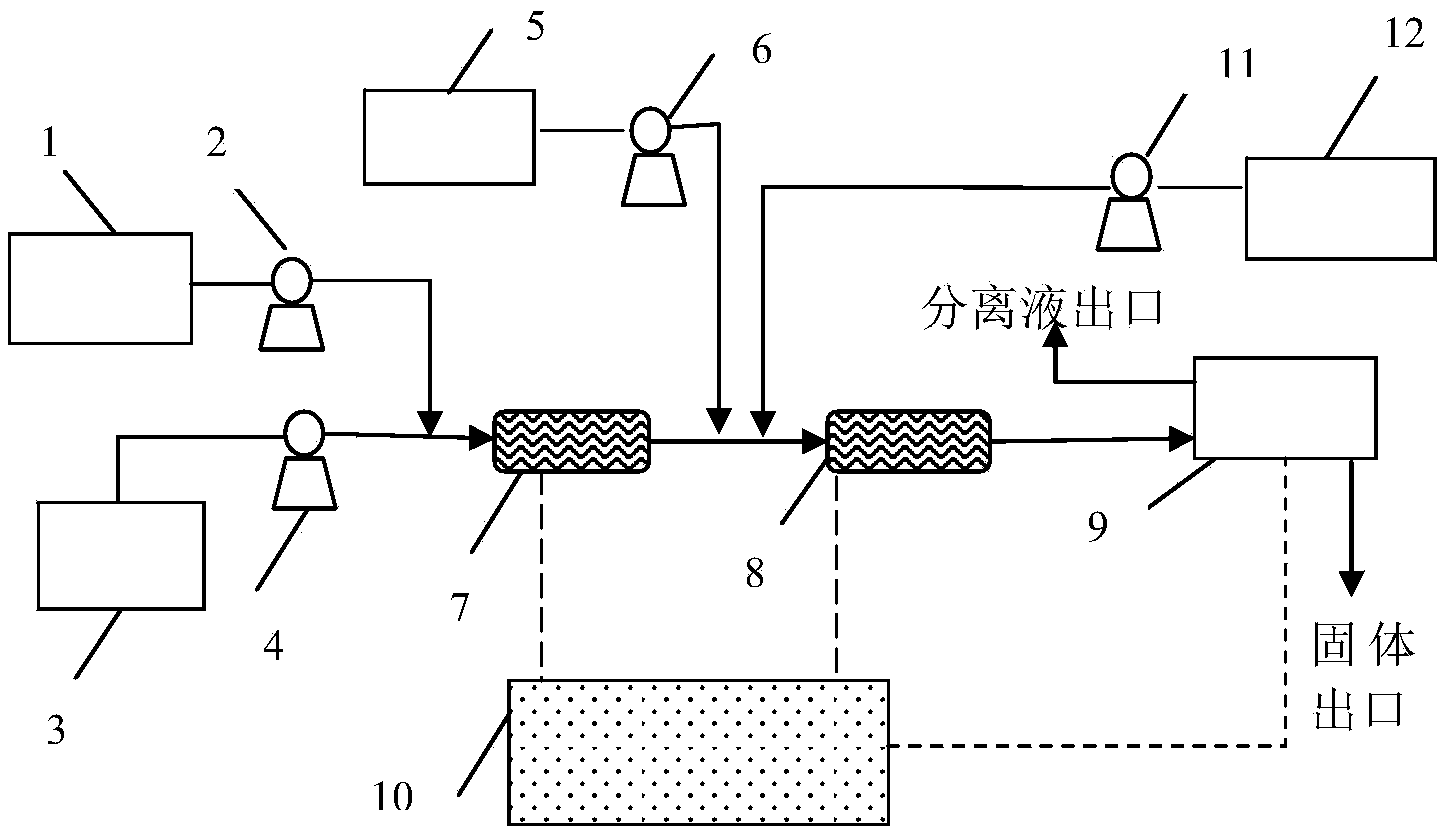

　　一種高含硫廢水反應分離耦合回收單質硫的方法，依次包括以下步驟：

　　(a)將含硫廢水進行預處理，去除廢水中的不溶物;

　　(b)調節廢水pH為6;

　　(c)按照C(Na2S2O5/C(S2-)=2～2.5的投加比例加入溶解為液體的氧化劑偏重亞硫酸鈉，加入0.8mg/L尺寸為10nm的納米粉體二氧化鈦?zhàn)鳛槲�附核心，并充分混�?

　　(d)在離心設備中使氧化劑與含硫廢水在離心作用下進行氧化反應，同時在氧化反應的過程中通過螺旋輸送器不斷排出離心沉降的固體硫顆粒;所述離心設備分離因數為 692～2120，轉鼓轉速為2000～4000r/min，差轉速為20～40r/min，水力停留時間為10～ 35min;

　　上述方案中，在氧化反應的過程中，通過離心沉降設備的上部溢流口排出分離液，通過控制離心設備分離因數、水力停留時間，在氧化反應生成單質硫的同時，不斷分離出高表面能的單質硫顆粒，確保脫硫氧化反應鏈停留在單質硫階段，減少反應的副產物，提高單質硫回收效率。分離因數Fr，是指離心分離機轉鼓內的懸浮液或乳濁液在離心力場中所受的離心力與其重力的比值，是衡量離心分離機性能的主要指標。Fr越大，離心分離的推動力就越大，離心分離機的分離性能也越好。

　　通過將高含硫廢水的定向氧化和分離過程相耦合，實現硫離子的較高的去除效率和單質硫較高的資源回收效率是本發明的技術關鍵和創新點。本發明中，通過對氧化反應條件、氧化還原電位、氧化反應過程進行控制，實現將廢水中的硫離子定向氧化為單質硫的目標，并將反應過程和分離過程相耦合，利用離心沉降設備實現反應和單質硫的分離，這項技術是本發明方案的關鍵環節。

　　對于本領域技術人員而言，在前述基本思路前提下，要既具有盡可能高的硫化物去除率，又具有盡可能高的單質硫回收率，仍然是一件困難的、非顯而易見的事。

　　首先本發明的難點在于，整個氧化過程中，涉及到的化學反應較為復雜，硫元素的形態多種多樣，要同時達到硫化物的高去除效率和單質硫的高回收效率，需要從反應體系的設計、反應工藝單元的設計、反應條件的控制等多個方面開展創造性的工作：

　　本發明涉及的氧化含硫廢水的主要反應有：

　　S2O52-+2S2-+4H+=2S↓+S2O32-+2H2O①

　　2S2O32-+S=S4O62-+S2-②

　　S2O52-+H2O=2HSO3-③

　　HSO3-+OH-=SO32-+H2O④

　　SO32-+S=S2O32-⑤

　　1)反應條件難點：由于原始含硫廢水呈堿性，而在堿性條件下，大量OH-的存在不利于脫硫反應的順利進行，同時阻礙了單質硫的生成，硫化物在堿性范圍內的去除效果不佳。而在過酸的環境中，廢水中HS-會質子化生成H2S，不利于反應進行的同時會導致H2S氣體的大量逸散。

　　2)氧化劑投加量難點：氧化劑投加量直接影響溶液中的ORP值(氧化還原電位)，而 ORP是反應整個系統的氧化還原狀態的綜合指標，ORP值過大時，雖然此時硫化物去除率較高，但是過大的ORP使得溶液的氧化能力過大，使得硫化物轉化為硫酸根的比率也相應增加。ORP值過小時，硫化物轉化為硫酸根的比率減小但是硫化物去除率也相應減小。

　　3)氧化劑選擇難點：對于氧化劑而言，其本身ORP值如果過大，雖然能保證較高的硫化物去除率，但是過大的ORP使得溶液的氧化能力過大，使得硫化物轉化為硫酸根的比率也相應增加，而過小的ORP值又不能保證硫化物的去除率。

　　4)氧化反應過程控制難點：本發明采用偏重亞硫酸鈉，S2O52-中S元素為+4價，處于 S元素的中間價態，屬于弱氧化劑，氧化過程中，偏重亞硫酸鈉作氧化劑氧化含硫廢水存在多種復雜的反應過程，而要獲得較高的硫化物去除率以及氧化產物單質硫的生成量，則應排除多種反應的干擾，將反應①作為偏重亞硫酸鈉氧化硫化物的目的反應，而顯然，這個控制是困難的。當氧化劑的投加量在一定范圍內時，隨著氧化劑加量的增大，單位時間內發生有效碰撞的分子數增加，S2O52-與S2-充分接觸，反應速率加快。當氧化劑過量之后，溶液中過量的S2O52-會導致硫代硫酸鹽生成量的增加，大量的硫代硫酸鹽不僅會消耗部分單質硫，還會促進硫離子的再次產生，導致硫化物去除率和單質硫產量降低。同時，當氧化劑過量之后，溶液的氧化能力過大，硫化物轉化為硫酸根的比率也相應增加。此外，偏重亞硫酸根水解得到的亞硫酸氫根在堿性環境中轉化為亞硫酸鹽，亞硫酸鹽的積累會導致硫代硫酸鹽產量增加，而過量的亞硫酸鹽和硫代硫酸鹽均會分解部分單質硫，同時引起硫化物質量濃度升高，降低了硫化物的去除率。除了反應中間產物的控制外，反應過程的相變控制也是本發明過程控制的難點，反應過程中硫的形態由溶解態的S2-反應生成固體單質硫，相變的過程中，最初的單晶固體單質硫比表面積極大，容易被進一步反應生成副產物，需要盡快將其團聚，降低表面能，本發明中通過加入0.8mg/L尺寸為10nm的納米粉體二氧化鈦?zhàn)鳛槲�附核心，使生成的單質硫盡快團聚，實現較高的單質硫回收效率。

　　其次，本發明利用離心設備，通過工藝條件的優化同步實現反應向單質硫方向移動和單質硫的高效回收兩大目標也是本技術的難點。處理過程中利用離心設備及時而持續地分離出反應過程中產生的單質硫，使得反應平衡始終最大程度地朝著發明人所需要的方向進行：能防止單質硫繼續被氧化為更高價態的含硫化合物或被還原成S2-，從而減少單質硫被消耗的量;此外，在反應過程中將生成的單質硫分離出來，由于生成物的減少，能促使目的反應向正方向進行，從而提高硫化物去除率和單質硫生成量;同時所需的單質硫也同步被簡單、快速地予以回收，方案簡單卻高效、低成本。

　　在水處理領域，離心設備被廣泛使用，都只是慣常地將其作為最傳統的固液分離設備使用，即在脫硫反應前或后，更多的是脫硫反應后，僅僅作為產物固液分離的手段，并未將其作為整個反應系統的一部分進行整體控制。

　　現有技術中，未見在脫硫反應過程中將離心作用作為核心環節的方案。

　　工藝條件控制中，離心設備轉鼓轉速、差轉速、水力停留時間是最重要的三個控制條件。

　　1)轉速：在傳統離心工藝設計中，為提高固液分離效果，大多采用較高的轉速和較大的分離因數，本發明在離心沉降設備中，同步實現反應和分離的耦合，需要同時考慮提高單質硫的生成率和固液分離效率。廢水中S2-含量一定，其他條件相同情況下，當離心轉鼓轉速較低時，硫化物去除率和單質硫的生成量均較低。因?yàn)樵诘碗x心轉速情況下的相對離心力不足以使反應過程中產生的單質硫團聚成較大顆粒而迅速脫離反應溶液，這種低轉速下的反應相當于單質硫在整體溶液充分?jǐn)嚢璧臓顟B(tài)下進行，反而促進了副反應使單質硫被分解，只有保證一定的離心轉速，才能產生足夠大的相對離心力使單質硫脫離反應溶液。但如果離心轉鼓轉速太大，過大的離心作用力會導致已生成的固體硫顆粒分解破碎，導致單質硫再次進入反應溶液從而促進了副反應;而且隨著轉鼓轉速的增加，設備的機械磨損也會增大。

　　2)差轉速：差轉速是離心機轉鼓轉速與螺旋轉速之差，增加或減小轉速差可以改變固體顆粒在轉鼓內的停留時間。只有在保證合適的差轉速情況下，才能使生成的固體顆粒在離心機中停留時間較為合理，才能保證較高的處理能力的同時及時將固體顆粒推出，保證固體回收率。

　　3)水力停留時間：本發明中單質硫的生成與分離同步進行，停留時間過短有可能導致 S2-還沒有完全去除，導致脫硫效率較低，停留時間過長，有可能使生成的單質硫進一步氧化成副產物，因此控制水力停留時間是實現S2-的較高的去除效率和單質硫較高的資源回收效率的關鍵參數。

　　綜上所述，本發明通過特定的控制參數，使得本發明既具有盡可能高的硫化物去除率，又具有盡可能高的單質硫回收率。

　　作為優選參數，所述步驟中調節廢水pH為6，步驟中按照C(Na2S2O5)/C (S2-)=2.25的投加比例加入氧化劑，加入0.8mg/L尺寸為10nm的納米粉體二氧化鈦，步驟中離心設備分離因數為1558，轉鼓轉速為3000r/min，差轉速為40r/min，水力停留時間為35min。

　　本發明中，作為關鍵設備的離心設備，可選用各種具有合適離心能力的現有設備，比如使用常見的臥式螺旋離心機來實現脫硫過程。離心機是通過高速旋轉產生的離心力場對不同沉淀系數混合物質進行快速分離、濃縮和提純的專門設備。臥式螺旋離心機的工作原理是將混有氧化劑的廢水經進料管送入高速旋轉的離心機轉鼓中，離心反應過程中生成的固體顆粒硫單質在轉鼓強大離心力作用下快速沉降到轉鼓內壁，螺旋輸送器和轉鼓的相對差速(即轉速差)會對沉降在轉鼓內的固體產生一個推進的輸送力，在離心力的作用下經排渣口排出，液相則從離心機上部溢流口流出。

　　本發明的有益效果：本發明將氧化還原反應和離心分離過程有機結合起來，在反應過程中產生單質硫的同時將單質硫從反應溶液中分離出來，防止單質硫繼續被氧化，并促進反應向正方向進行，達到了提高硫化物去除率和單質硫回收率的目的;同時特定選擇的控制參數，使得該方案能夠既具有盡可能高的硫化物去除率，又具有盡可能高的單質硫回收率。
