申請日2015.09.11

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種地埋式CASS生活污水處理設備，包括依次連接的格柵井、調節池、反應池、消毒槽以及排放槽;其中，反應池沿長度方向依次分為預反應區和主反應區;調節池和預反應區之間設有第一提升裝置;預反應區與主反應區之間設有一回流管路，針對該回流管路，設有一回流泵;針對主反應區，設有一曝氣裝置;針對消毒槽，設有一砂濾過濾裝置。本實用新型結構簡單、成本低廉、占地面積小、有機物去除率高，出水水質好。將反應池沿長度方向依次分為預反應區和主反應區，在預反應區，可有效防止污泥膨脹;在主反應區，能實現較低負荷的有機物質降解。本實用新型的生活污水處理設備，其管理簡單，運行可靠，污泥產量低且性質穩定。

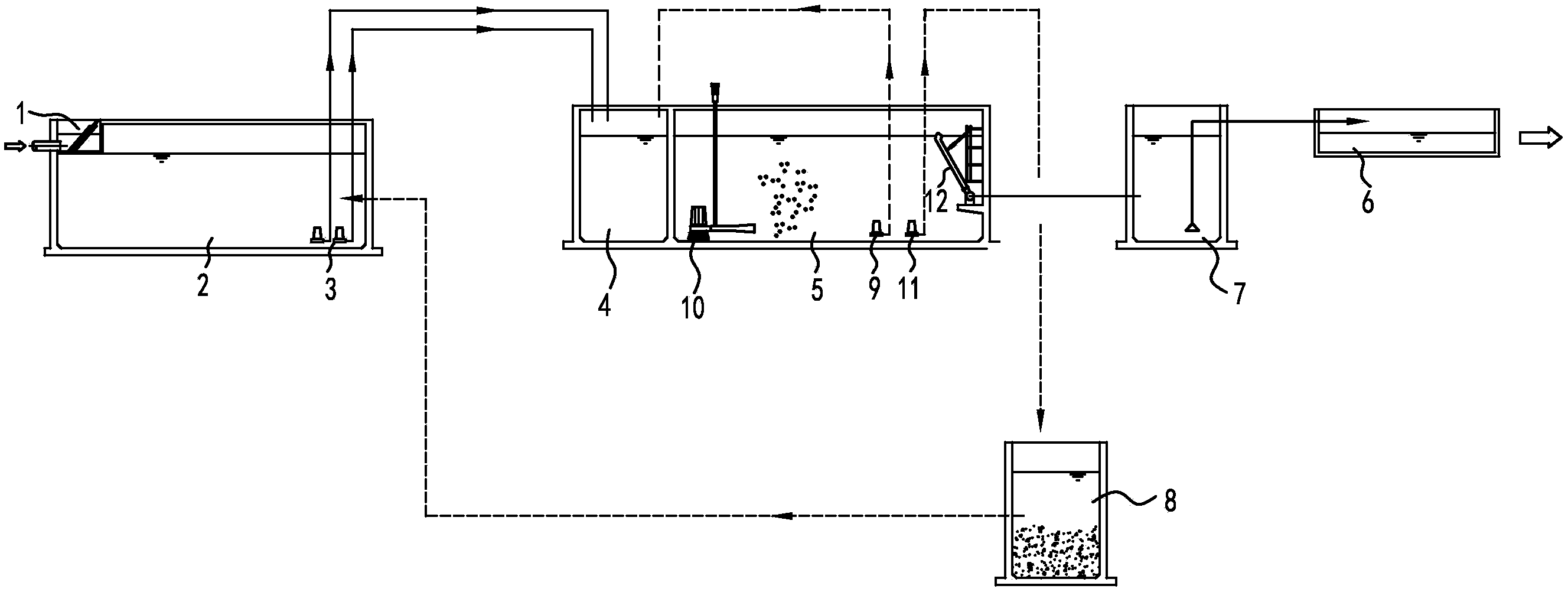

　　摘要附圖



　　權利要求書

　　1.一種地埋式CASS生活污水處理設備，其特征在于：包括依次連接的格柵井(1)、調節池(2)、反應池、消毒槽(7)以及排放槽(6);其中，所述反應池沿長度方向依次分為預反應區(4)和主反應區(5);所述調節池(2)和預反應區(4)之間設有第一提升裝置;所述預反應區(4)與主反應區(5)之間設有一回流管路，針對該回流管路，設有一回流泵(9);針對所述主反應區(5)，設有一曝氣裝置(10);針對所述消毒槽(7)，設有一砂濾過濾裝置。

　　2.根據權利要求1所述的地埋式CASS生活污水處理設備，其特征在于：所述第一提升裝置為第一提升泵(3)。

　　3.根據權利要求1所述的地埋式CASS生活污水處理設備，其特征在于：所述消毒槽(7)和所述砂濾過濾裝置之間設有第二提升裝置。

　　4.根據權利要求3所述的地埋式CASS生活污水處理設備，其特征在于：所述第二提升裝置為第二提升泵。

　　5.根據權利要求1所述的地埋式CASS生活污水處理設備，其特征在于：還包括一污泥消化池(8)，該污泥消化池(8)通過一污泥泵(11)連通所述主反應區(5)。

　　6.根據權利要求1所述的地埋式CASS生活污水處理設備，其特征在于：針對所述主反應區(5)，還設有一潷水器(12)。

　　7.根據權利要求1所述的地埋式CASS生活污水處理設備，其特征在于：所述格柵井的柵格有效間距10~40mm。

　　說明書

　　一種地埋式CASS生活污水處理設備

　　技術領域

　　本實用新型涉及一種生活污水處理設備，具體涉及一種地埋式CASS生活污水處理設備。

　　背景技術

　　在以往的農村生活中，生活污水一般未經過處理便直接排放。然而水體的自凈能力是有限的，當生活污水中所排放的營養元素過高(比如:氮、磷等元素)，將會導致水體的富營養化，以至于水質惡化，魚類死亡。自此，農村生活污水已經成了農村水源地潛在的安全隱患。

　　隨著可持續發展的觀念深入人心、隨著廣大農民對良好生態環境需求的日益增加，農村環境整治已引起廣泛關注。因此，農村生活污水處理必然是農村環境整治中重要的一個項目。

　　然而，現有的農村生活污水的處理，通常采用傳統的活性污泥處理方法或者生物接觸氧化方法。存在如下缺點：結構復雜、設備量多，操作管理難度大;能耗高;占地面積大。以上缺點嚴重成為了桎梏農村生活污水處理的因素之一。

　　因此，為了解決上述問題，提供一種地埋式CASS生活污水處理設備是本實用新型所要研究的課題。

　　發明內容

　　本實用新型目的是提供一種地埋式CASS生活污水處理設備，為了解決現有技術的污水處理設備中存在的結構復雜、設備量多，操作管理難度大、能耗高、占地面積大等缺點。

　　為達到上述目的，本發明的技術方案是：一種地埋式CASS生活污水處理設備，其創新點在于：包括依次連接的格柵井、調節池、反應池、消毒槽以及排放槽;其中，所述反應池沿長度方向依次分為預反應區和主反應區;所述調節池和預反應區之間設有第一提升裝置;所述預反應區與主反應區之間設有一回流管路，針對該回流管路，設有一回流泵;針對所述主反應區，設有一曝氣裝置;針對所述消毒槽，設有一砂濾過濾裝置。

　　進一步地，所述第一提升裝置為第一提升泵。

　　進一步地，所述消毒槽和所述砂濾過濾裝置之間還設有一第二提升裝置。

　　進一步地，所述第二提升裝置為第二提升泵。

　　進一步地，還包括一污泥消化池，該污泥消化池連通所述主反應區。

　　進一步地，針對所述主反應區，還設有一潷水器。

　　進一步地，所述格柵井的柵格有效間距10~40mm。

　　上述技術方案中的有關內容解釋如下：

　　1、上述方案中，所述CASS(CyclicActivatedSludgeSystem)是周期循環活性污泥法的簡稱，又稱為循環活性污泥工藝。

　　2、上述方案中，所述格柵井的作用是：去除廢水中較大顆粒的雜質或固體漂浮物以利于后繼處理。

　　3、上述方案中，所述調節池的作用是：調節污水水質與水量，并減緩污水水量變化突增負荷程度。

　　4、上述方案中，所述CASS預反應區的作用是：故本工程對除磷的要求較高，所以預反應區根據活性污泥反應動力學原理進行設計，運行條件按厭氧環境考慮，在預反應區內考慮了較顯著的反硝化作用(回流污泥混合液中通常含2.0mg/l左右的硝態氮)。同時預反應區利用了活性污泥的快速吸附作用而加速對溶解性底物的去除，并對難降解有機物起到良好的水解作用，還可使污泥中的磷在厭氧條件下得到有效的釋放。

　　5、上述方案中，所述CASS主反應區的作用是：利用好氧/兼氧微生物將廢水中尚未完全降解的溶解性小分子有機物完全降解，降低CODcr(采用重鉻酸鉀作為氧化劑測定出的化學耗氧量)、除磷脫氮、澄清廢水，確保出水合格排放。為避免外加碳源，同時降低管理難度和污水處理成本，故設計中采用了泥齡較長，污泥負荷較低的延時曝氣方式。

　　6、上述方案中，污泥消化池的作用是：將一定時間內產生的污泥聚集在一起，在厭氧條件下污泥進行硝化，減少污泥體積，少量泥渣量。

　　7、上述方案中，所述反應池沿長度方向依次分為預反應區和主反應區，也就是反應池分為兩個區域，前部為預反應區，后部為主反應區。

　　8、上述方案中，所述曝氣裝置由進氣導管、噴嘴、混氣室以及擴散管組成，所述進氣導管用于向所述混氣室內通入氣體，所述噴嘴用于向所述混氣室內噴入水流，所述擴散管用于將所述混氣室內混合過水流的空氣排出。

　　9、上述方案中，整個處理設備全部埋入地下，不占地表面積、設施上可綠化，不影響環境和景觀，且可根據實際地形變換處理設備的形狀。

　　10、上述方案中，所述曝氣裝置采用自吸式射流曝氣裝置。

　　本實用新型工作原理是：本實用新型中的核心是將反應池沿長度方向依次分為預反應區和主反應區，在預反應區內，微生物能通過酶的快速轉移機理迅速吸附污水中大部分可溶性有機物，經歷一個高負荷的基質快速積累過程，對進水水質、水量、pH和有毒有害物質起到較好的緩沖作用，可有效防止污泥膨脹;在主反應區內經歷一個較低負荷的基質降解過程，可完成對污水中有機物質的降解。在預反應區內污水與主反應區回流污泥充分接觸混合，可控制良好的脫氮及除磷效果。

　　由于上述技術方案運用，本實用新型與現有技術相比具有下列優點：

　　本實用新型相比現有技術，省去了初次沉淀池、二次沉淀池以及污泥回流設備，從而降低了建設成本、減少了占地面積;并且有機物去除率高，出水水質好;采用本實用新型的污水處理設備，其管理簡單、運行可靠、污泥產量低、性質穩定。本實用新型將反應池沿長度方向依次分為預反應區和主反應區，在預反應區，對進水水質、水量、pH和有毒有害物質起到較好的緩沖作用，可有效防止污泥膨脹;在主反應區，能實現較低負荷的有機物質降解。

　　本實用新型采用自吸式射流曝氣裝置，運行聲音小，設備和管道簡單、操作方便，且生物活性強，反應迅速，可大大縮短處理周期。
