申請日2015.07.31

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/06

　　摘要

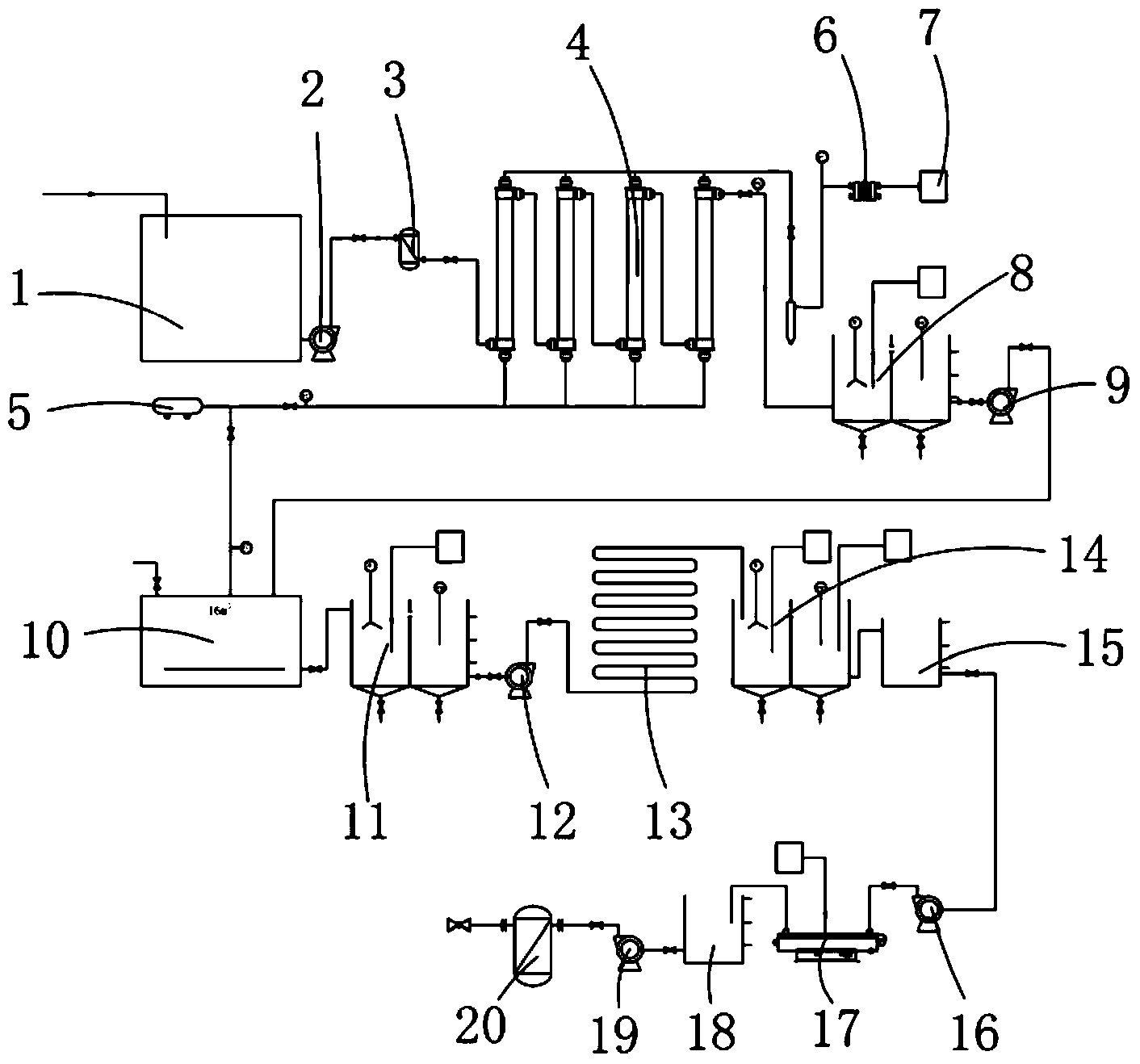

　　本發明涉及一種涂料廢水處理工藝，它包括如下工藝過程：原水進入調節池;調節池中水通過提升泵進入前置過濾器過濾后進入脫氣碳化聯動系統，脫氣碳化聯動系統內設有碳化膜組件;碳化膜組件出水經過加藥池a加藥后通過泵a進入微電解系統對高濃度有機廢水進行處理;微電解系統出水經加藥池b加藥后，水通過泵b進入蛇形管進行芬頓反應，藥池b加藥來調節pH值和過氧化氫含量;芬頓反應后出水經加藥池c加藥后進入混凝沉淀池沉淀;混凝沉淀池上部的清液通過泵c進入光催化系統，可去除清液中的有機物;光催化出水有中間水箱收集，再通過泵d進入強化過濾器排出。本發明降低了涂料廢水的COD值，工藝流程簡單，使用壽命長。

　　權利要求書

　　1.一種涂料廢水處理工藝，其特征在于：它包括如下工藝過程：

　　(1)原水進入調節池;

　　(2)調節池中水通過提升泵進入前置過濾器過濾后進入脫氣碳 化聯動系統:脫氣碳化聯動系統內設有碳化膜組件，廢水經過碳化膜 組件中的雙向拉伸PTFE微孔疏水膜，同時在曝氣系統作用下，產生 高密度曝氣使廢水中的可溶、混溶的揮發性有機物失去汽液平衡，同 時利用空氣中的二氧化碳使廢水得到碳化，使可溶、混溶性的揮發性 有機物溶解度降低而揮發，在真空抽吸下?lián)]發性有機物通過強氧化后 進入活性炭尾氣處理系統;

　　(3)微電解系統:碳化膜組件出水經過加藥池a加藥后通過泵a 進入微電解系統對高濃度有機廢水進行處理，加藥池a中加藥為稀硫 酸，加藥量根據pH值自動調節，使pH為2～3;

　　(4)芬頓反應:微電解系統出水經加藥池b加藥后，水通過泵b 進入蛇形管進行芬頓反應，藥池b加藥來調節pH值和過氧化氫含量;

　　(5)混凝沉淀:芬頓反應后出水經加藥池c加藥后進入混凝沉淀 池沉淀;

　　(6)光催化:混凝沉淀池上部的清液通過泵c進入光催化系統，光 催化系統去除清液中的有機物;

　　(7)強化過濾:光催化系統出水由中間水箱收集，再通過泵d進入 強化過濾器排出。

　　2.根據權利要求1所述的一種涂料廢水處理工藝，其特征在于： 所述原水通過泵進入調節池，其進水速率為3.5t/h,調節池的體積為 20～30m3，調節池內達到一定水量后系統開始正常運行。

　　3.根據權利要求1所述的一種涂料廢水處理工藝，其特征在于： 所述碳化膜組件是由30支中空纖維管膜串聯組成，中空纖維管膜上設 有進氣口、出氣口、進水口和出水口，管膜采用疏水化處理，保證長 時間的過氣不過水;30支中空纖維管膜采用了中心布水器使管膜在碳 化膜組件內部填充均勻，氣、水兩相接觸面大，脫氣效率高。

　　4.根據權利要求1所述的一種涂料廢水處理工藝，其特征在于： 所述微電解系統中采用的微電解材料為3.8V鐵炭填料，同時微電解 系統在所述的曝氣系統作用下，3.8V鐵炭填料可高效去除廢水中高 濃度有機物同時還可避免運行過程中的填料鈍化或板結現象。

　　5.根據權利要求1所述的一種涂料廢水處理工藝，其特征在于： 所述光催化系統以高光敏二氧化鈦膜為半導體二氧化鈦催化劑，在特 定波長的紫外光波的照射下，系統中引入絡合物后增強了爭奪紫外線 的能力，即使有機物很多也可在較寬的波長范圍內吸收光線發生光 解，光解產生的Fe2+可快速與H、O反應生成-OH，提高了H、O利用 率。提高對紫外線和可見光的利用率，進而提高了對高濃度廢水其膜 表面會產生電子空穴，膜表面吸附的有機物被具有強氧化性的H+活 化，與H202聯動氧化而降解，從而達到去除有機物的目的。

　　6.根據權利要求1所述的一種涂料廢水處理工藝，其特征在于： 所述強化過濾器采用PTFE雙向拉伸親水膜為濾芯的過濾器，能有效 的去除色度、極微量的有機物和少量、微量的金屬離子，PTFE雙向 拉伸親水膜的表面活性劑分子的膠團作用以及膠團的增溶作用可使 水中微量污染物聚集在表面活性劑膠團表面并經過濾膜實現分離，可 使廢水COD降低至更低，保證系統的穩定性。

　　說明書

　　一種涂料廢水處理工藝

　　技術領域：

　　本發明涉及廢水處理工藝領域，更具體的說是涉及一種涂料廢水 處理工藝。

　　背景技術：

　　在生產企業排放的涂料廢水主要成分有甲苯、二甲苯、雙環戊二 烯、苯酐、順酐、丁烯二酸(順、反)、甲縮醛、乙縮醛、乙醇、二 甲醚、丁酯、次磷酸等，這些。常含有酚類、苯類及重金屬(表面處 理)等有毒有害物質，涂料廢水蒸發產水的COD=4000-5000mg/L。 pH=4-12.5不等。酚是一種化學助致癌劑，如果將高濃度的含酚 廢水排放到水域里會使水生物受到損害。目前涂料工業使用的顏料中 還含有鉛和鉻。鉛是目前最廣泛的污染元素，其對造血系統的危害作 用主要涉及大腦、小腦以及脊髓和周圍神經。鉻化物毒性很大，主要 通過飲用水和食物進入人體。因此涂料廢水對水域的危害非常嚴重。 廢水中的有機物種類多，成分復雜，COD含量高，并具有一定的毒性， 此類廢水的特點是：(1)單位產品的廢水產生量少，但污染物組成十 分復雜;(2)含多種有毒性的、難于生化降解的高分子有機化合物， 且濃度很高;(3)廢水中固體物含量也很高。油漆廢水的處理方法有 物化法和生化法，物化分離法主要有氣浮、混凝沉淀、吸附、微濾、 超濾、反滲透膜分離等，生化處理法主要有好氧生物處理、厭氧生物 處理等，這些工藝相組合形成許多油漆涂料廢水處理系統。但存在工 藝流程冗長，設備不能充分發揮作用，處理成本高，達標排放穩定性 差，處理效果有待提高。

　　發明內容：

　　本發明的目的是針對現有技術的不足之處，提供一種涂料廢水處 理工藝，本工藝降低了涂料廢水的COD值，工藝流程簡單，使用壽命 長，投資費用少，操作維護方便，運行成本低，處理效果穩定。

　　本發明的技術解決措施如下：

　　一種涂料廢水處理工藝，它包括如下工藝過程：

　　(1)原水進入調節池。

　　(2)調節池中水通過提升泵進入前置過濾器過濾后進入脫氣碳 化聯動系統:脫氣碳化聯動系統內設有碳化膜組件，廢水經過碳化膜 組件中的雙向拉伸PTFE微孔疏水膜，同時在曝氣系統作用下，產生 高密度曝氣使廢水中的可溶、混溶的揮發性有機物失去汽液平衡，同 時利用空氣中的二氧化碳使廢水得到碳化，使可溶、混溶性的揮發性 有機物溶解度降低而揮發，在真空抽吸下?lián)]發性有機物通過強氧化后 進入活性炭尾氣處理系統。

　　(3)微電解系統:碳化膜組件出水經過加藥池a加藥后通過泵a 進入微電解系統對高濃度有機廢水進行處理，加藥池a中加藥為稀硫 酸，加藥量根據pH值自動調節，使pH為2～3。

　　(4)芬頓反應:微電解系統出水經加藥池b加藥后，水通過泵b 進入蛇形管進行芬頓反應，藥池b加藥來調節pH值和過氧化氫含量。

　　(5)混凝沉淀:芬頓反應后出水經加藥池c加藥后進入混凝沉淀 池沉淀。

　　(6)光催化:混凝沉淀池上部的清液通過泵c進入光催化系統，光 催化系統去除清液中的有機物。

　　(7)強化過濾:光催化出水由中間水箱收集，再通過泵d進入強化 過濾器排出。

　　作為優選，所述原水通過泵進入調節池，其進水速率為3.5t/h, 調節池的體積為20～30m3，調節池內達到一定水量后系統開始正常運 行。

　　作為優選，所述碳化膜組件是由30支中空纖維管膜串聯組成，中 空纖維管膜上設有進氣口、出氣口、進水口和出水口，管膜采用疏水 化處理，保證長時間的過氣不過水;30支中空纖維管膜采用了中心布 水器使管膜在碳化膜組件內部填充均勻，氣、水兩相接觸面大，脫氣 效率高。

　　作為優選，所述微電解系統中采用的微電解材料為3.8V鐵炭填 料，同時微電解系統在所述的曝氣系統作用下，3.8V鐵炭填料可高 效去除廢水中高濃度有機物同時還可避免運行過程中的填料鈍化或 板結現象。

　　作為優選，所述光催化系統以高光敏二氧化鈦膜為半導體二氧化 鈦催化劑，在特定波長的紫外光波的照射下，系統中引入絡合物后增 強了爭奪紫外線的能力，即使有機物很多也可在較寬的波長范圍內吸 收光線發生光解，光解產生的Fe2+可快速與H、O反應生成-OH，提高 了H、O利用率。提高對紫外線和可見光的利用率，進而提高了對高 濃度廢水其膜表面會產生電子空穴，膜表面吸附的有機物被具有強氧 化性的H+活化，與H202聯動氧化而降解，從而達到去除有機物的目的。

　　作為優選，所述強化過濾器采用PTFE雙向拉伸親水膜為濾芯的 過濾器，能有效的去除色度、極微量的有機物和少量、微量的金屬離 子，PTFE雙向拉伸親水膜的表面活性劑分子的膠團作用以及膠團的 增溶作用可使水中微量污染物聚集在表面活性劑膠團表面并經過濾 膜實現分離，可使廢水COD降低至更低，保證系統的穩定性。

　　本發明的有益效果在于：

　　本發明降低了涂料廢水的COD值，COD值降至700mg/L以下，本 發明的碳化膜組件是由30支中空纖維管膜串聯組成，中空纖維管膜具 有膜接觸面積大、膜絲強韌等特點。跟國內其它同類產品比較，具有 以下幾大優勢：1、中空纖維管膜采用雙向拉伸技術，可以精確控制 膜管的開孔率，適合不同工藝用途;2、中空纖維管膜經過疏水化處 理，保證長時間的“過氣不過水”;疏水化處理之后的管膜，采用了 中心布水器使管膜在組件內部填充更均勻，氣、水兩相接觸面更大， 從而脫氣效率更高。

　　本發明的微電解系統具有如下優點：(1)反應速率快，一般工業 廢水只需要半小時至數小時;(2)作用有機污染物質范圍廣，如：含 有偶氟、碳雙鍵、硝基、鹵代基結構的難除降解有機物質等都有很好 的降解效果;(3)工藝流程簡單、使用壽命長、投資費用少、操作維 護方便、運行成本低、處理效果穩定。處理過程中只消耗少量的微電 解反應劑。微電解劑只需定期添加無需更換，添加也無需進行活化直 接投入即可。(4)廢水經微電解處理后會在水中形成原生態的亞鐵或 鐵離子，具有比普通混凝劑更好的混凝作用，無需再加鐵鹽等混凝劑， COD去除率高，并且不會對水造成二次污染;(5)具有良好的混凝效 果，色度、COD去除率高，同量可在很大程度上提高廢水的可生化性。

　　本發明在廢水COD已降至達標后，進入強化過濾系統。此系統中 強化過濾器采用PTFE雙向拉伸親水膜為濾芯的過濾器，能有效的去 除色度，等極微量的有機物。傳統的超濾膜不能去除微量有機污染物 和少量、微量的金屬離子，而表面活性劑分子的膠團作用以及膠團的 增溶作用等性質可使水中微量污染物聚集在表面活性劑膠團表面并 經過濾膜實現分離。可使廢水COD降低至更低，保證系統的穩定性。
