申請日2015.07.31

　　公開(公告)日2015.11.18

　　IPC分類號C02F1/00; C02F9/08; C02F1/30

　　摘要

　　本發明公開了一種有機廢水原位處理固定床及處理裝置和處理方法，固定床包括固定床本體，固定床本體中設置有固膽，固膽內填充有鐵基敏化劑。處理裝置包括裝置本體和安裝在裝置本體下端的移動裝置，裝置本體內部設置有曝氣裝置、固定床、微波腔體以及微波發生裝置，其中，所述曝氣裝置與固定床的底端連通，所述固定床安裝在微波腔體中，微波腔體與微波發生裝置連接，所述固定床通過管道與裝置本體外部連通。有機廢水經過預酸化后進入廢水處理裝置的固定床中;在固定床的中的鐵基敏化劑和微波的作用下降解與礦化。本發明的微波鐵基敏化劑固定床，實現了廢水的連續、高效、快速處理;鐵基敏化劑為環境友好材料，不會產生二次污染問題。

　　權利要求書

　　1.一種有機廢水原位處理固定床，其特征在于：包括固定床本體，固定床本體的固膽 內填充有鐵基敏化劑，所述鐵基敏化劑為納米鐵、活性炭和鈷鎳催化劑的混合物，納米鐵 和活性炭的質量比為1:1-3:1，鈷鎳催化劑為鐵碳總質量的10%-20%。

　　2.根據權利要求1所述的固定床，其特征在于：所述固定床還設置有混合段，混合段 設置在所述固膽的下端，所述混合段的底部設置有曝氣裝置，曝氣裝置的上端設置有循環 廢水進口。

　　3.一種有機廢水原位處理裝置，其特征在于：包括裝置本體和安裝在裝置本體下端的 移動裝置，裝置本體內部設置有曝氣裝置、固定床、微波腔體以及微波發生裝置，其中， 所述曝氣裝置與固定床的底端連通，所述固定床安裝在微波腔體中，微波腔體與微波發生 裝置連接，所述固定床通過管道與裝置本體外部連通。

　　4.根據權利要求3所述的處理裝置，其特征在于：所述固定床的上端設置有循環廢水 出口、凈化水出口以及排氣口，固定床的下端設置有與循環廢水出口連通的循環廢水入口， 凈化水出口和排氣口分別通過第一管道和第二管道與裝置本體外部連通。

　　5.一種有機廢水原位處理方法，其特征在于：包括如下步驟：

　　1)將廢水處理裝置牽引至恰當位置，有機廢水經過預酸化后進入廢水處理裝置的固定 床中并向固定床中連續曝氣;

　　2)廢水進行預熱后，在固定床的中的鐵基敏化劑和微波的作用下降解與礦化;

　　3)將凈化水和廢氣進行排放。

　　6.根據權利要求5所述的處理方法，其特征在于：步驟1)中，預酸化后的廢水的pH 值小于7。

　　7.根據權利要求5所述的處理方法，其特征在于：所述微波的輸出功率為400-1000W。

　　8.根據權利要求5所述的處理方法，其特征在于：步驟2)中，所述固定床從下到上包括 混合段、固膽和熱交換段，混合段的下端安裝曝氣裝置，曝氣裝置的上方設置循環廢水入口， 固膽內填充有所述鐵基敏化劑，熱交換段的上方設置有循環廢水出口、凈化水出口以及排氣 口，熱交換段的下方設置廢水進口。

　　9.根據權利要求8所述的處理方法，其特征在于：廢水的處理過程包括如下步驟：廢水 通過廢水進口進入到固定床的熱交換段進行預熱，然后循環進入混合段與氧氣混合，再進入 固膽進行降解和凈化，將廢水循環降解，直到凈化達標后，排放。

　　10.根據權利要求9所述的處理方法，其特征在于：廢水在固膽中的停留時間為3-5 分鐘。

　　說明書

　　一種有機廢水原位處理固定床及處理裝置和處理方法

　　技術領域

　　本發明屬于廢水處理技術領域，具體涉及一種有機廢水原位處理固定床及處理裝置和 處理方法。

　　背景技術

　　難降解有機廢水可通過泄漏、廢水排放以及農藥使用等途徑進入環境水體，不易分解 或生物降解，易于在生物體、水體和土壤中富集積累，從而對環境造成持久性污染。所以 難降解有機廢水的有效處理對保護環境、維護生態以及保障健康都有著重要的現實意義。

　　通過生物方法處理難降解有機廢水，一般需要較長的水力停留時間，并且處理效率極 低。一般來說，難降解有機廢水主要通過高級氧化技術處理，需要消耗大量氧化劑，從而 產生較高成本。此外，很多有機廢水產生時為小股廢水，需要匯集后再行處理，匯集過程 需要進行管道建設，不僅占用土地，還有可能泄漏造成土壤和地下水污染。本發明利用微 波和鐵基敏化劑組成固定床，可以連續高效的處理難降解有機廢水和其他有機廢水，可實 現有機廢水原位便捷處理，有較為廣闊的應用前景。

　　發明內容

　　為了解決現有技術中存在的技術問題，本發明的目的是提供一種有機廢水原位處理固 定床及處理裝置和處理方法。

　　為了解決以上技術問題，本發明的技術方案如下：

　　一種有機廢水原位處理固定床，包括固定床本體，固定床本體中設置有固膽，固膽內 填充有鐵基敏化劑，所述鐵基敏化劑為納米鐵、活性炭和鈷鎳催化劑的混合物，納米鐵和 活性炭的質量比為1:1-3:1，鈷鎳催化劑為鐵碳總質量的10%-20%。

　　優選的，所述固定床還設置有混合段，混合段設置在所述固膽的下端，所述混合段的 底部設置有曝氣裝置，曝氣裝置的上端設置有循環廢水進口。廢水在混合段與氧氣充分混 合后，再經過固膽進行降解，這樣可以充分發揮鐵基敏化劑的降解及催化作用，由于鐵基 敏化劑參與降解反應，所以會有損耗，損耗的部分可以進行補充。

　　進一步優選的，所述固膽的上端設置有熱交換段，熱交換段的上方分別設置有循環廢 水出口、凈化水出口和排氣口，循環廢水出口與循環廢水進口連通。熱交換段用于預熱進 水和降溫出水，一方面用于節約能源，另一方面主要是使出水溫度不要太高，避免對工作 人員產生危害。

　　優選的，廢水進水口設置在所述熱交換段的下端。廢水需要經過熱交換段預熱后，再 進入固膽中進行降解，可大大提高廢水的處理效率。

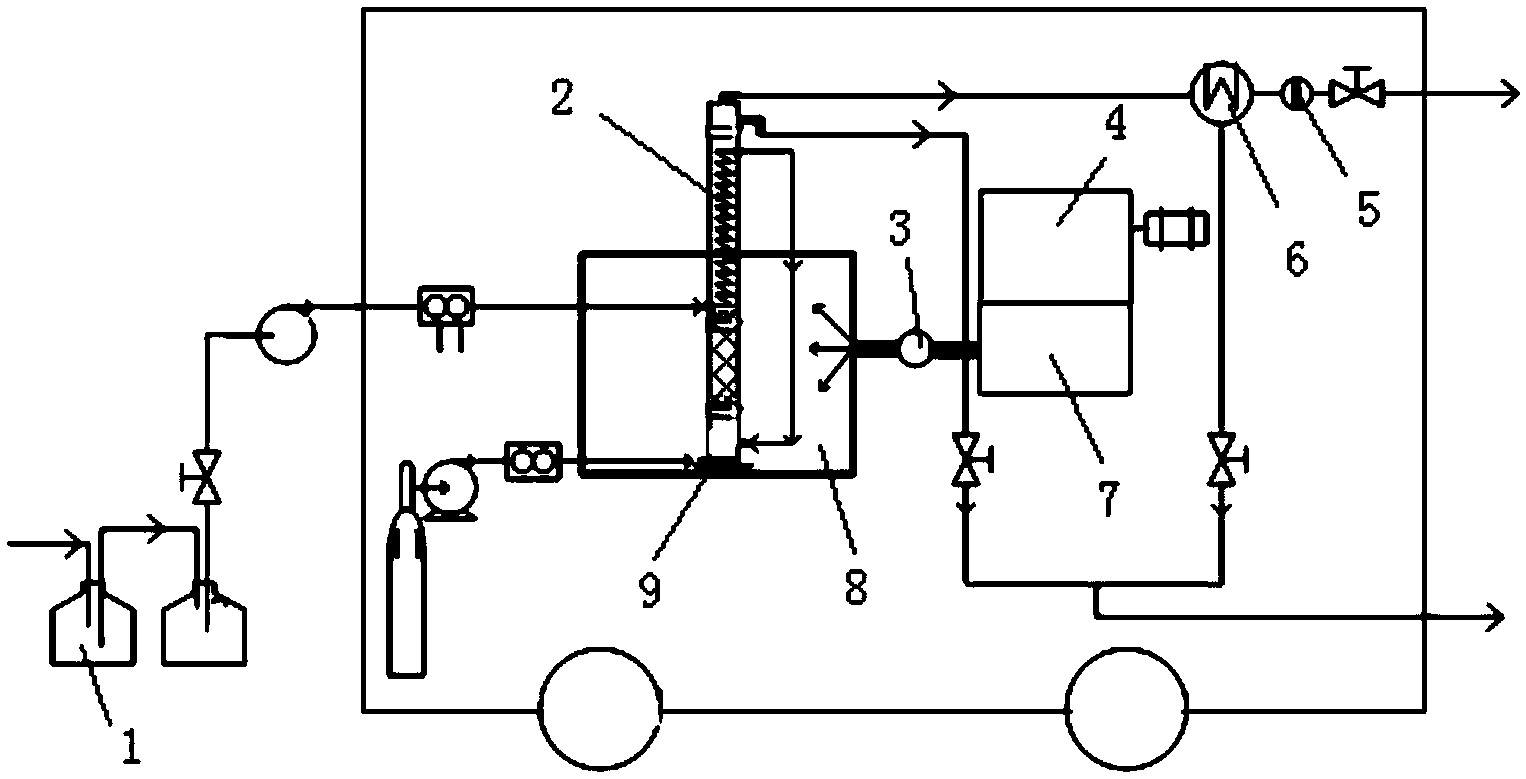

　　一種有機廢水原位處理裝置，包括裝置本體和安裝在裝置本體下端的移動裝置，裝置 本體內部設置有曝氣裝置、固定床、微波腔體以及微波發生裝置，其中，所述曝氣裝置與 固定床的底端連通，所述固定床安裝在微波腔體中，微波腔體與微波發生裝置連接，所述 固定床通過管道與裝置本體外部連通。

　　優選的，微波腔體與微波發生裝置之間通過環形器連接。環行器通過水循環，來保護 磁控管。

　　優選的，微波發生裝置為工業微波爐，具備磁控管保護裝置�？梢苑乐刮⒉ㄑb置連續 工作對磁控管造成損害。

　　優選的，所述固定床的上端設置有循環廢水出口、凈化水出口以及排氣口，固定床的 下端設置有與循環廢水出口連通的循環廢水入口，凈化水出口和排氣口分別通過第一管道 和第二管道與裝置本體外部連通。設置循環廢水出口和進口，是為了使廢水預熱后進行降 解，而且廢水降解一遍可能會降解不徹底，此時可以進行循環降解，直到降解達標后排放。

　　進一步優選的，所述第一管道上設置有冷凝器。冷凝器可以對尾氣中的水分進行冷凝， 回收尾氣水分。

　　進一步優選的，所述冷凝器和第二管道之間通過第三管道連通。冷凝器冷凝的水，通 過第三管道進入到第二管道中與凈化水一起回收，節省了管路。

　　一種有機廢水原位處理方法，包括如下步驟：

　　1)將廢水處理裝置牽引至恰當位置，有機廢水經過預酸化后進入廢水處理裝置的固定 床中并向固定床中連續曝氣;

　　2)廢水進行預熱后，在固定床的中的鐵基敏化劑和微波的作用下降解與礦化;

　　3)將凈化水和廢氣進行排放。凈化水的溫度在70℃左右，可以回收利用。

　　優選的，步驟1)中，所述預酸化的酸為鹽酸或硫酸。

　　進一步優選的，步驟1)中，預酸化后的廢水的pH值為小于7.0。

　　優選的，所述微波的輸出功率為400-1000W。在該輸出功率下，廢水的降解效果較好。

　　優選的，步驟2)中，所述鐵基敏化劑為納米鐵、活性炭和鈷鎳催化劑的混合物，納米鐵 和活性炭的質量比為1:1-3:1，鈷鎳催化劑為鐵碳總質量的10%-20%。該鐵基敏化劑實現了廢 水的連續、高效、快速處理;鐵基敏化劑為環境友好材料，不會產生二次污染問題。

　　進一步優選的，步驟2)中，所述固定床從下到上包括混合段、固膽和熱交換段，混合 段的下端安裝曝氣裝置，曝氣裝置的上方設置循環廢水入口，固膽內填充有所述鐵基敏化 劑，熱交換段的上方設置有循環廢水出口、凈化水出口以及排氣口，熱交換段的下方設置 廢水進口。設置循環廢水出口和進口，是為了使廢水預熱后進行降解，而且廢水降解一遍 可能會降解不徹底，此時可以進行循環降解，直到降解達標后排放。

　　進一步優選的，廢水的處理過程包括如下步驟：廢水通過廢水進口進入到固定床的熱交 換段進行預熱，然后循環進入混合段與氧氣混合，再進入固膽進行降解和凈化，將廢水循環 降解，直到凈化達標后，排放。

　　進一步優選的，廢水在固膽中的停留時間為3-5分鐘。在該停留時間下，可以保證在最短 的時間內達到最好的凈化效果。

　　本發明的有益技術效果為：

　　1、本發明的微波鐵基敏化劑固定床，實現了廢水的連續、高效、快速處理;鐵基敏化劑 為環境友好材料，不會產生二次污染問題;

　　2、本發明可用于高濃度有機廢水的預處理，也可用于低濃度難降解廢水的深度處理，應 用范圍較廣;

　　4、本發明方法能夠適應多種不同的有機廢水溶液，能夠適應有機廢水水質變化的沖擊;

　　5、本發明的廢水處理裝置，可用于難降解和普通有機廢水連續處理，可在5分鐘之內得 到90%以上的去除效率;此外，該廢水處理裝置還可以移動，通過牽引，可以實現廢水的原 位處理。

　　6、由于廢水處理后流出的水為熱水，所以可以將熱水回收利用，節省能源。
