申請日2015.11.04

　　公開(公告)日2018.02.27

　　IPC分類號C02F9/04; C02F11/04; F02G5/00

　　摘要

　　本發明涉及一種城市污水有機碳富集回收利用裝置及其使用方法，包括通過管道依序配合連接的富集系統、分離系統和回收系統;富集系統包括依序配合連接的格柵、有機碳富集池和有機濃縮池;有機碳富集池內設置有活性污泥和組合化學藥劑;城市污水依次流經格柵、有機碳富集池和有機濃縮池后經過管道進入分離系統;分離系統包括二沉池和污泥濃縮池;回收系統包括厭氧消化發酵池和熱電聯產裝置;其中城市污水經過厭氧消化發酵池處理后產生的甲烷通過熱電聯產裝置實現熱能和電能的利用。該城市污水有機碳富集回收利用裝置具有結構簡單、設計合理、有效降低了能耗，提高了有機碳的吸附去除效果，節省了污水回收利用成本，有效提高了能源利用率等優點。

　　權利要求書

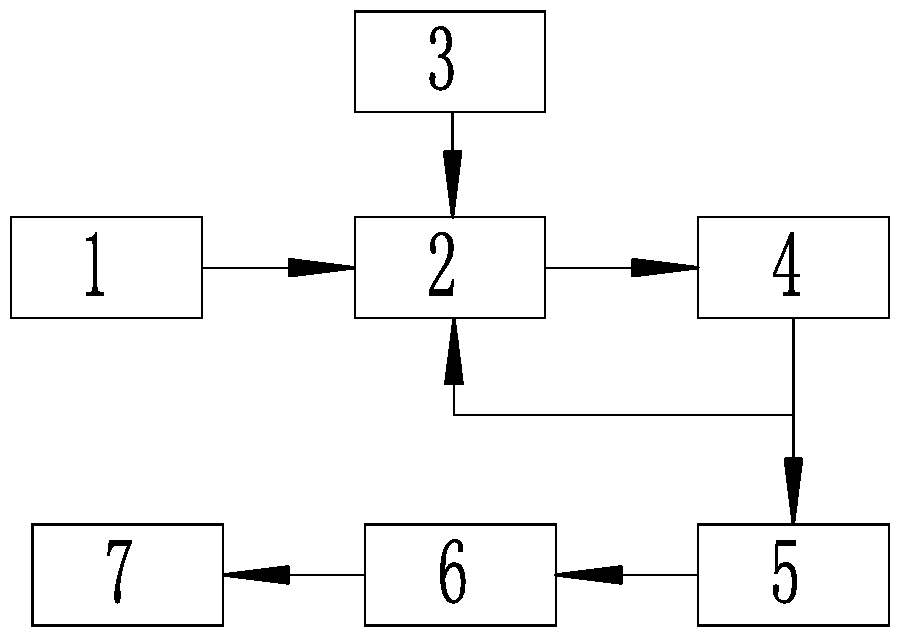

　　1.一種城市污水有機碳富集回收利用裝置，其特征在于：所述城市污水有機碳富集回收利用裝置包括通過管道依序配合連接的富集系統、分離系統和回收系統;所述富集系統包括依序配合連接的格柵(1)、有機碳富集池(2)和有機濃縮池;所述有機碳富集池內設置有活性污泥和組合化學藥劑(3);城市污水依次流經所述格柵、有機碳富集池和有機濃縮池后經過管道進入所述分離系統;所述分離系統包括二沉池(4)和污泥濃縮池(5);所述回收系統包括厭氧消化發酵池(6)和熱電聯產裝置(7);其中城市污水經過厭氧消化發酵池處理后產生的甲烷通過所述熱電聯產裝置實現熱能和電能的利用;所述活性污泥的濃度為2-3g/l，其中所述有機碳富集池采用微孔曝氣，并且所述有機碳富集池內溶解氧的濃度為0.5mg/l;所述厭氧消化發酵池的環境控制在中溫或者高溫條件，其中中溫條件溫度范圍為25-40℃，高溫條件溫度范圍為45-55℃，并且所述厭氧消化發酵池中還設置有用于對所述濃縮污泥進行攪拌混合的螺旋槳機械攪拌裝置;

　　所述的城市污水有機碳富集回收利用裝置的使用方法包括富集階段、分離階段、回收階段三個步驟，其中：

　　1)富集階段：首先城市污水通過管道經過所述格柵(1)攔截并清除城市污水中的一部分雜物進行預處理;其次經過格柵預處理后的城市污水流至所述有機碳富集池(2)中進行有機碳富集，其中有機碳富集池中的活性污泥可吸附并轉移城市污水中50%-60%的有機碳，再利用有機碳富集池中的組合化學藥劑(3)可再強化去除城市污水中的15%-20%的有機碳，最后利用有機濃縮池將城市污水中的顆粒物、膠體和溶解態三類有機碳濃縮后形成污泥混合液;

　　2)分離階段：經過步驟1)處理得到的污泥混合液通過管道依次流至所述分離系統的二沉池(4)和污泥濃縮池(5)進行有機碳和廢水的分離及濃縮，其中分離應達到污染物排放二級及以上標準，并且污泥經濃縮后含水率達到94%以上;其中所述二沉池得到的污泥一部分通過污泥回流裝置回流至所述高效富集池，另一部分通過管道流至所述污泥濃縮池進行濃縮;

　　3)回收階段：將所述厭氧發酵池中的溫度控制在中溫或者高溫條件，其中中溫條件溫度范圍為25-40℃，高溫條件溫度范圍為45-55℃，經過步驟2)處理得到的濃縮污泥通過厭氧發酵池(6)產生甲烷實現有機物的轉化，通過熱電聯產中的沼氣凈化系統、沼氣發電機組以及廢熱回收系統，可將甲烷轉化成熱能和電能，其中所述熱能用于厭氧消化的保溫，所述電能用于城市污水有機碳富集回收利用裝置的正常運行;最后將經過上述三個步驟得到城市污水處理后的回收水收集并被重復利用;

　　所述組合化學藥劑為三價鐵鹽絮凝劑和活性炭的組合物，其中以三價鐵離子含量計，三價鐵鹽絮凝劑的濃度為30mg/l;活性炭的濃度為0.5g/l;

　　所述二沉池中配設有用于將分離后得到的污泥一部分回流至所述有機碳富集池的污泥回流裝置，所述污泥濃縮池采用氣浮或者離心濃縮;

　　所述厭氧消化發酵池中還設置有用于檢測池中pH濃度值的pH自動檢測儀及用于檢測池中甲烷氣體濃度值的自動濃度檢測器。

　　說明書

　　一種城市污水有機碳富集回收利用裝置及其使用方法

　　技術領域

　　本發明涉及城市污水處理技術領域，尤其涉及一種城市污水有機碳富集回收利用裝置及其使用方法。

　　背景技術

　　目前我國的城市污水處理大都采用傳統的活性污泥技術，雖然它具有運行穩定，出水水質較好的優點，但是隨著對城市污水處理技術認識的不斷加深以及污水處理廠節能降耗新要求的提出，傳統廢水處理技術的弊端逐漸顯現。為了實現COD削減的目標，廢水中的有機碳在好氧條件下被氧化成二氧化碳，由于該過程需要提供大量的氧氣，耗能巨大。城市廢水中所含有的有機碳是一種潛在的能源物質，通過一定的生物化學轉化手段可以為污水處理提供能源，實現城市污水的低耗運行。污泥厭氧消化可以將污泥轉化為甲烷進而通過熱電聯產回收其中的熱能和電能，是實現污水廠能源自給重要的手段。但是由于廢水水質原因，通常我國城鎮污水處理廠污泥含水率較高、有機質組分偏低，這直接限制了污泥厭氧消化的應用。因此，研究一種結構簡單、設計合理并且能有效提高城市污水有機碳富集回收利用裝置具有重要的研究意義。

　　發明內容

　　針對現有技術中城市污水回收利用裝置技術的不足，本發明的目的在于：提供一種城市污水有機碳富集回收利用裝置及其使用方法，該城市污水有機碳富集回收利用裝置具有結構簡單、設計合理、有效降低了能耗，提高了有機碳的吸附去除效果，節省了污水回收利用成本，有效提高了能源利用率等優點。

　　為了達到上述目的，本發明采用如下技術方案：

　　一種城市污水有機碳富集回收利用裝置，所述城市污水有機碳富集回收利用裝置包括通過管道依序配合連接的富集系統、分離系統和回收系統;所述富集系統包括依序配合連接的格柵、有機碳富集池和有機濃縮池;所述有機碳富集池內設置有活性污泥和組合化學藥劑;城市污水依次流經所述格柵、有機碳富集池和有機濃縮池后經過管道進入所述分離系統;所述分離系統包括二沉池和污泥濃縮池;所述回收系統包括厭氧消化發酵池和熱電聯產裝置;其中城市污水經過厭氧消化發酵池處理后產生的甲烷通過所述熱電聯產裝置實現熱能和電能的利用。

　　作為上述技術方案的進一步優化，所述活性污泥的濃度為2-3g/l，其中所述有機碳富集池采用微孔曝氣，并且所述有機碳富集池內溶解氧的濃度為0.5mg/l。

　　作為上述技術方案的進一步優化，所述組合化學藥劑為三價鐵鹽絮凝劑和活性炭的組合物，其中以三價鐵離子含量計，三價鐵鹽絮凝劑的濃度為30mg/l;活性炭的濃度為0.5g/l。

　　作為上述技術方案的進一步優化，所述二沉池中配設有用于將分離后得到的污泥一部分回流至所述有機碳富集池的污泥回流裝置，所述污泥濃縮池采用氣浮或者離心濃縮。

　　作為上述技術方案的進一步優化，所述厭氧消化發酵池的環境控制在中溫或者高溫條件，其中中溫條件溫度范圍為25-40℃，高溫條件溫度范圍為45-55℃，并且所述厭氧消化發酵池中還設置有用于對所述濃縮污泥進行攪拌混合的螺旋槳機械攪拌裝置。

　　作為上述技術方案的進一步優化，所述厭氧消化發酵池中還設置有用于檢測池中pH濃度值的pH自動檢測儀及用于檢測池中甲烷氣體濃度值的自動濃度檢測器。

　　上述城市污水有機碳富集回收利用裝置的使用方法包括富集階段、分離階段、回收階段三個步驟，其中：

　　1)富集階段：首先城市污水通過管道經過所述格柵攔截并清除城市污水中的一部分雜物進行預處理;其次經過格柵預處理后的城市污水流至所述有機碳富集池中進行有機碳富集，其中有機碳富集池中的活性污泥可吸附并轉移城市污水中50%-60%的有機碳，再利用有機碳富集池中的組合化學藥劑可再強化去除城市污水中的15%-20%的有機碳，最后利用有機濃縮池將城市污水中的顆粒物、膠體和溶解態三類有機碳濃縮后形成污泥混合液;

　　2)分離階段：經過步驟1)處理得到的污泥混合液通過管道依次流至所述分離系統的二沉池和污泥濃縮池進行有機碳和廢水的分離及濃縮，其中分離應達到污染物排放二級及以上標準，并且污泥經濃縮后含水率達到94%以上;其中所述二沉池得到的污泥一部分通過污泥回流裝置回流至所述高效富集池，另一部分通過管道流至所述污泥濃縮池進行濃縮;

　　3)回收階段：將所述厭氧發酵池中的溫度控制在中溫或者高溫條件，其中中溫條件溫度范圍為25-40℃，高溫條件溫度范圍為45-55℃，經過步驟2)處理得到的濃縮污泥通過厭氧發酵池產生甲烷實現有機物的轉化，通過熱電聯產中的沼氣凈化系統、沼氣發電機組以及廢熱回收系統，可將甲烷轉化成熱能和電能，其中所述熱能用于厭氧消化的保溫，所述電能用于城市污水有機碳富集回收利用裝置的正常運行;最后將經過上述三個步驟得到城市污水處理后的回收水收集并被重復利用。

　　與現有技術中的回收裝置相比，采用本發明的城市污水有機碳富集回收利用裝置具有如下優點：

　　(1)結構簡單、設計合理，不需要提供大量的氧氣，有效的降低了能耗;通過添加組合化學藥劑有效解決了活性污泥對溶解態有機碳吸附效果差的問題，提高了有機碳的吸附去除效果。

　　(2)鐵鹽絮凝劑的投放不僅可以強化有機碳富集，而且還能去除廢水中的磷，對污泥厭氧消化具有強化作用。

　　(3)富集所得到的有機碳和污泥通過厭氧消化產甲烷，利用熱電聯產實現熱能和電能的回收，回收得到的熱能可以用于厭氧消化的保溫，電能可以用于維持污水處理設施的運行，不僅節約了城市污水回收利用成本，并且使得能源利用率達到最優。
