申請日2015.11.04
公開(公告)日2017.05.10
IPC分類號C02F9/14
摘要
本發明涉及一種帶有PH值調節裝置的養殖廢水處理系統，屬于養殖廢水處理技術領域，包括廢水收集池，廢水收集池連接至生物濾池，生物濾池連接至清水池，生物濾池頂部設有顯示屏、酸液儲存箱和堿液儲存箱，生物濾池內設有水質傳感器，廢水進水管上設有進水閥門和進水泵，出水管上設有出水閥門和出水泵。本發明可收集養殖過程中產生的廢水，隨后通過生物濾池進行水處理，處理過程中可以隨時通過顯示屏顯示水質情況，且可以通過酸液儲存箱和堿液儲存箱隨時向水中加入酸液或堿液，調整PH值，加快了水處理的速度，當水質達到灌溉需求時，開啟出水閥門和出水泵，將處理后的水引入清水池中，供灌溉使用，實現了水資源的循環利用，處理成本低。
權利要求書

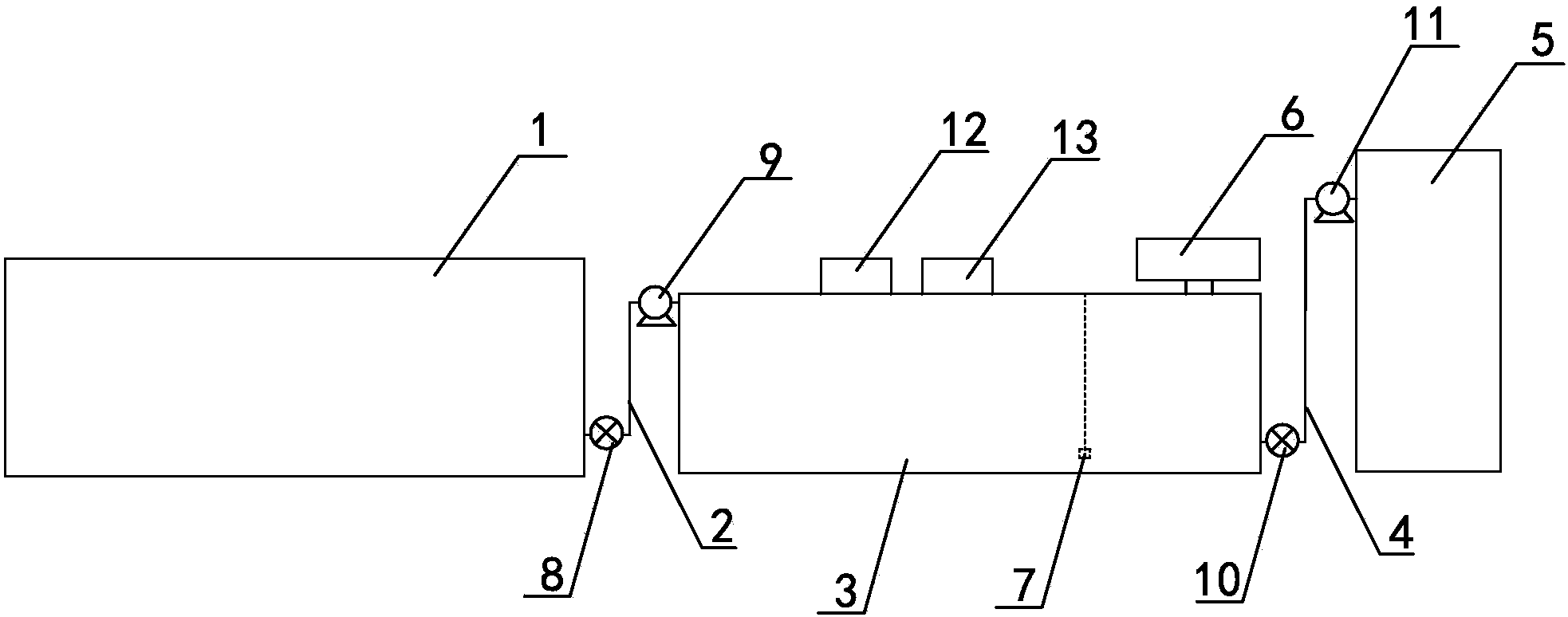

1.一種帶有PH值調節裝置的養殖廢水處理系統，其特征在于：包括廢水收集池(1)，廢水收集池(1)通過廢水進水管(2)連接至生物濾池(3)，生物濾池(3)通過出水管(4)連接至清水池(5)，生物濾池(3)頂部設有顯示屏(6)、酸液儲存箱(12)和堿液儲存箱(13)，生物濾池(3)內設有水質傳感器(7)，水質傳感器(7)與顯示屏(6)相連接，廢水進水管(2)上設有進水閥門(8)和進水泵(9)，出水管(4)上設有出水閥門(10)和出水泵(11)。
2.根據權利要求1所述的帶有PH值調節裝置的養殖廢水處理系統，其特征在于：所述的廢水進水管(2)的一端與廢水收集池(1)的底部相連接，另一端與生物濾池(3)的頂部相連接。
3.根據權利要求2所述的帶有PH值調節裝置的養殖廢水處理系統，其特征在于：所述的出水管(4)的一端與生物濾池(3)的底部相連接，另一端與清水池(5)的頂部相連接。
說明書
帶有PH值調節裝置的養殖廢水處理系統
技術領域
本發明涉及一種帶有PH值調節裝置的養殖廢水處理系統，屬于養殖廢水處理技術領域。
背景技術
目前，在養殖過程中會含產生部分廢水，直接傾倒會造成污染，而養殖廢水中含有較為豐富的氮磷等元素，處理后可作為灌溉用水等使用。
發明內容
根據以上現有技術中的不足，本發明要解決的技術問題是：提供一種解決了上述缺陷的，實現了養殖廢水的回收利用，處理成本低，處理速度快的帶有PH值調節裝置的養殖廢水處理系統。
本發明所述的一種帶有PH值調節裝置的養殖廢水處理系統，包括廢水收集池，廢水收集池通過廢水進水管連接至生物濾池，生物濾池通過出水管連接至清水池，生物濾池頂部設有顯示屏、酸液儲存箱和堿液儲存箱，生物濾池內設有水質傳感器，水質傳感器與顯示屏相連接，廢水進水管上設有進水閥門和進水泵，出水管上設有出水閥門和出水泵。
所述的廢水進水管的一端與廢水收集池的底部相連接，另一端與生物濾池的頂部相連接。
所述的出水管的一端與生物濾池的底部相連接，另一端與清水池的頂部相連接。
使用原理為：
使用時，將養殖過程中產生的廢水引入廢水收集池內，收集到一定量后，開啟進水閥門和進水泵，將廢水引入生物濾池內，進行水處理，水處理過程中可以隨時通過顯示屏顯示水質傳感器檢測到的水質情況，如pH、ORP、熒光法溶解氧、電導、鹽度、溫度、水位、壓力等，且可以通過酸液儲存箱和堿液儲存箱隨時向水中加入酸液或堿液，調整PH值，加快處理速度，當水質達到灌溉需求時，開啟出水閥門和出水泵，將處理后的水引入清水池中，供灌溉使用。
本發明所具有的有益效果是：帶有PH值調節裝置的養殖廢水處理系統可通過廢水收集池收集養殖過程中產生的廢水，隨后通過生物濾池進行水處理，水處理過程中可以隨時通過顯示屏顯示水質傳感器檢測到的水質情況，且可以通過酸液儲存箱和堿液儲存箱隨時向水中加入酸液或堿液，調整PH值，加快了水處理的速度，當水質達到灌溉需求時，開啟出水閥門和出水泵，將處理后的水引入清水池中，供灌溉使用，實現了水資源的循環利用，處理成本低。
